人教版2023初中物理九年级物理全册第十九章生活用电知识集锦.pdf

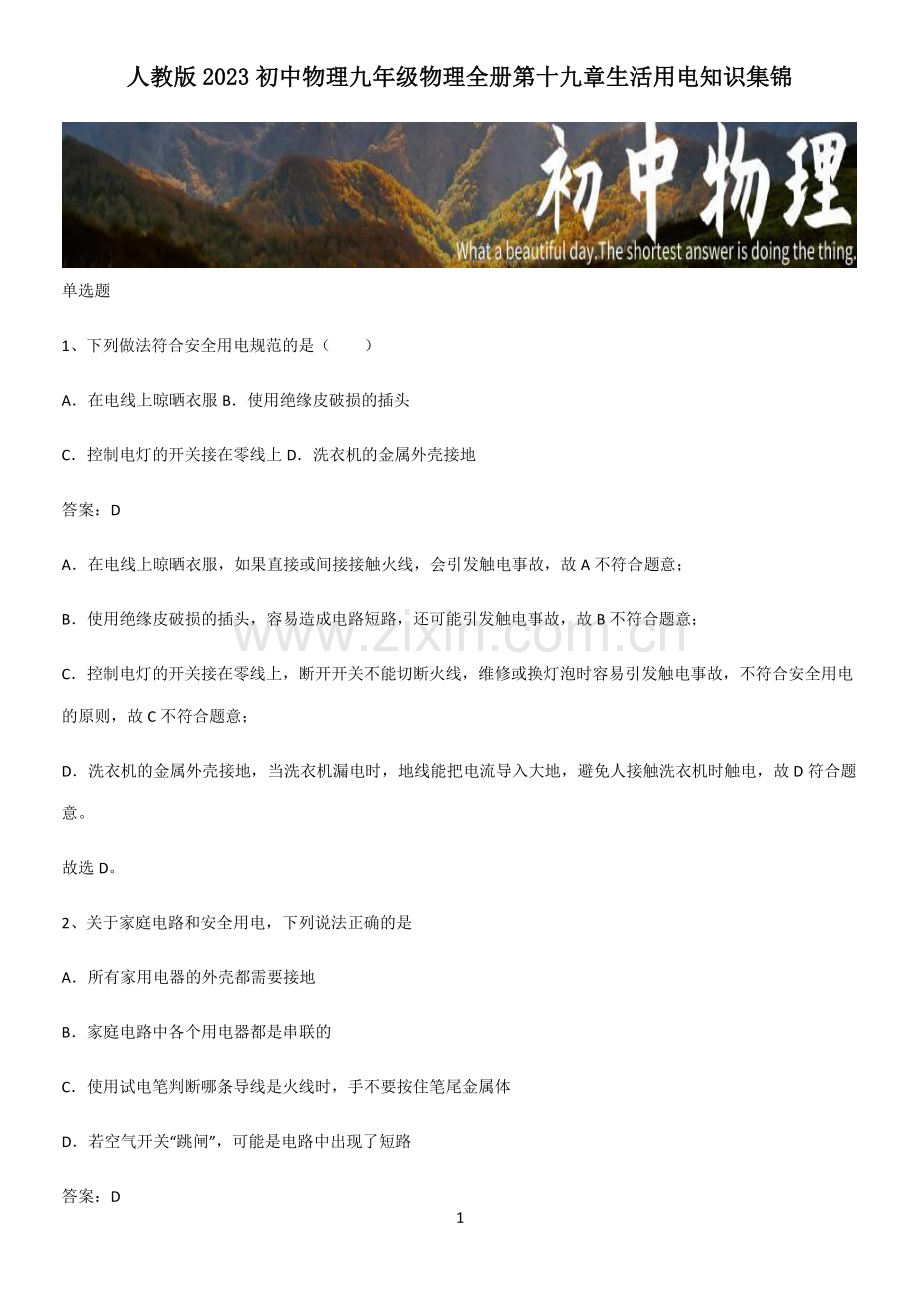

1 人教版人教版 20232023 初中物理九年级物理全册第十九章生活用电知识集锦初中物理九年级物理全册第十九章生活用电知识集锦 单选题 1、下列做法符合安全用电规范的是（）A在电线上晾晒衣服 B使用绝缘皮破损的插头 C控制电灯的开关接在零线上 D洗衣机的金属外壳接地 答案：D A在电线上晾晒衣服，如果直接或间接接触火线，会引发触电事故，故 A 不符合题意；B使用绝缘皮破损的插头，容易造成电路短路，还可能引发触电事故，故 B 不符合题意；C控制电灯的开关接在零线上，断开开关不能切断火线，维修或换灯泡时容易引发触电事故，不符合安全用电的原则，故 C 不符合题意；D洗衣机的金属外壳接地，当洗衣机漏电时，地线能把电流导入大地，避免人接触洗衣机时触电，故 D 符合题意。故选 D。2、关于家庭电路和安全用电，下列说法正确的是 A所有家用电器的外壳都需要接地 B家庭电路中各个用电器都是串联的 C使用试电笔判断哪条导线是火线时，手不要按住笔尾金属体 D若空气开关“跳闸”，可能是电路中出现了短路 答案：D 2 A有些电器的外壳是金属的，为了防止漏电，把外壳接地让漏出来的电导入到大地，避免触电，并不是所有的用电器的外壳都接地，故 A 错误；B家庭电路中各用电器之间互不影响，并且能正常工作，所以各家用电器之间是并联的，故 B 错误；C使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体，故 C 错误；D空气开关“跳闸”，是由于电路中的电流过大，可能是短路，也可能是电路中的总功率过大，故 D 正确。3、用测电笔辨别火线与零线时，下列图中正确的操作方法是（）ABCD 答案：B 在使用测电笔时，手不要接触测电笔前端的金属体，手必须接触测电笔末端的金属体，使电源、测电笔、人体和大地之间形成通路，故是正确的测量方法。故 B 符合题意，ACD 不符合题意。故选 B。4、下图所示是一些与用电有关的现象，符合安全用电原则的是（）A甲图中电源线老化破损仍继续使用 B乙图中爬树取下落在电线上的风筝 C丙图中用湿手去插拔吹风机的插头 D丁图中电冰箱金属外壳已可靠接地 答案：D A电源线老化应及时更换，因为人接触破损的电源线时，容易会发生触电事故，故 A 不符合题意；3 B直接用手取下电线上的风筝时，容易发生触电事故，因为安全用电原则：不接触低压带电体，不靠近高压带电体。故 B 不符合题意；C用湿手插拔插头，水是导体，人体的电阻会减小，极易发生触电事故，故 C 不符合题意；D电冰箱的金属外壳接地，能及时将外壳上的电导走，避免触电事故，故 D 符合题意。故选 D。5、在以下情况中：火线的绝缘皮出现部分破损；地上的人不小心接触到火线；插座里的两个线头相碰了；室内同时使用的用电器过多。能使家庭电路的漏电保护器切断电路的是（）ABCD 答案：A 火线的绝缘皮出现部分破损，可能造成漏电或触电，能使家庭电路的漏电保护器切断电路；地上的人不小心接触到火线，流经火线和零线的电流不同，能使家庭电路的漏电保护器切断电路；插座里的两个线头相碰了，会造成电路短路，从而造成电流过大，会引起空气开关“跳闸”，漏电保护器不会切断电路；室内同时使用的用电器过多，会导致用电器的总功率过大，会导致电流过大，可能引起空气开关“跳闸”，漏电保护器不会切断电路；故综上所述，A 符合题意；BCD 不符合题意。故选 A。6、下列做法符合安全用电要求的是（）A使用验电笔时，手指接触笔尖金属体 B电冰箱的金属外壳采用保护接地 C开关接在灯泡和零线之间 D在高压电线下放风筝 4 答案：B A使用测电笔时，手接触笔尾金属体，笔尖金属体接触电线，手指不能接触笔尖金属体，否则会发生触电事故，故 A 不符合题意；B电冰箱的金属外壳采用保护接地，防止金属外壳漏电，发生触电事故，故 B 符合题意；C控制电灯的开关必须接在火线和灯泡之间，若开关接在灯泡和零线之间，断开开关时，灯泡还与火线相连，接触灯泡容易发生触电事故，故 C 不符合题意；D安全用电的原则：不接触低压带电体，不靠近高压带电体。在高压电线下放风筝，非常容易发生触电事故，不符合安全用电原则，故 D 不符合题意。故选 B。7、在如图所示的各场景中，符合安全用电要求的是（）A导线绝缘层破损 B同时使用大功率电器过多 C冰箱外壳接地 5 D双手同时分别接触火线和零线 答案：C A导线绝缘层破损后，容易出现漏电现或短路，不符合安全用电要求，故 A 不符合题意；B同时使用大功率电器过多，功率过大会导致电路中的电流过大发热严重，容易引起火灾，不符合安全用电要求，故 B 不符合题意；C冰箱外壳接地是为了防止外壳带电而发生触电现象，符合安全用电的要求，故 C 符合题意；D双手同时分别接触火线和零线会造成触电现象，不符合安全用电要求，故 D 不符合题意。故选 C。8、关于家庭电路和生活用电，下列做法符合安全用电常识的是（）A湿手拔插头 B有金属外壳的家用电器，金属外壳必须接地 C随意靠近高压带电体 D用铜丝、铁丝代替保险丝 答案：B A水容易导电，用湿手拔插头，会发生触电事故，故 A 不符合题意；B使用有金属外壳的家用电器，其外壳必须接地，防止用电器漏电时，出现触电现象，故 B 符合题意；6 C根据安全用电原则可知，不能靠近高压带电体，也不能接触低压带电体，故 C 不符合题意；D因为保险丝的熔点低、电阻率大，而铜丝、铁丝的电阻率小、熔点高，用铜丝、铁丝代替保险丝，电流过大时不能切断电路，起不到保护作用，故 D 不符合题意。故选 B。9、如图，关于家庭电路，下列分析正确的是（）A保险盒接法正确，保险盒只应该安装在零线上 B两孔插座接法错误，其左端导线应该接在零线上 C开关和灯泡接法正确，开关接在零线上符合安全用电原则 D电能表所在电路上个月消耗的电能为 1011kW h 答案：B A家庭电路中，保险盒应与火线相连，这样当电路中电流过大时，保险丝熔断，能切断火线，故 A 错误；B两孔插座的接线原则为“左零右火”，其左端导线应该接在零线上，故 B 正确；C出于安全用电的考虑，开关应控制火线，故 C 错误；D电能表是测量用电器消耗电能多少的仪表，最后一位数为小数，其上月末的示数减去上月初的示数等于上个月消耗的电能，故由图中可知，电能表所在电路上个月消耗的电能为 W=5647.8kW h-5546.7kW h=101.1kW h 故 D 错误。故选 B。10、关于安全用电，下列说法正确的是（）7 A家庭电路中各用电器都是串联在电路中工作的 B控制用电器的开关应接在该用电器和零线之间 C用试电笔辨别火线和零线时，手要接触笔尾金属体 D当干路中的电流过大时，漏电保护器就会自动切断电路 答案：C A在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故 A 错误；B开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故 B 错误；C用试电笔辨别火线和零线时，手应接触笔尾金属体，不能接触笔尖的金属体，故 C 正确；D漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中电流过大不会跳闸，故 D 错误。故选 C。11、下图中符合安全用电的做法是（）A 使用试电笔时手用按住金属笔卡 B 多个大功率用电器同时工作 C 两只手分别接触火线和零线 8 D 用湿毛巾擦拭电器 答案：A A使用试电笔时，手应按住金属笔卡，笔尖接触导线，如果测的是火线，电流经试电笔、人体、大地回到供电设备，试电笔会发光，如果测的是零线，试电笔不发光，这样就能辨别火线和零线了，故 A 符合题意；B多个大功率用电器同时工作，会导致电路中的电流过大，保险丝可能会熔断，故 B 不符合题意；C两只手分别接触火线和零线，会形成电流通路，有电流经过人体，人体会触电，故 C 不符合题意；D湿毛巾是导体，用湿毛巾擦拭电器，可能会发生触电事故，故 D 不符合题意。故选 A。12、如图所示是关于生活用电的四幅图片，下列说法中不正确的是（）A甲图中当空气开关跳闸后，应该检查电路再重新闭合空气开关就可以工作了 B乙图中的试电笔也可以检查电气设备的外壳是否跟火线连通 C丙图中三脚插头标有的那个脚比较长，它现在和室外的大地相连，、接用电部分 D丁图中只要人发生触电时，漏电保护器就可能会切断电路，避免触电引发的危害 答案：C A甲图中当空气开关跳闸后，应该检查电路，排查跳闸的原因，整修后再重新闭合空气开关就可以工作了，故A 正确，A 不符合题意；B乙图中的试电笔可以检查电气设备的外壳是否带电，当外壳带电时，试电笔的氖管会发光，故 B 正确，B 不9 符合题意；C丙图中三脚插头标有的那个脚比较长，它现在和用电器的金属外壳相连，、接用电部分，故 C 错误，C 符合题意；D丁图中只要人发生触电时，漏电保护器就可能会切断电路，避免触电引发的危害，故 D 正确，D 不符合题意。故选 C。13、以下情景中，符合安全用电原则的是（）A用湿手将电饭煲插头拔下来 B电动机的金属机壳没有接地 C发现有人触电立刻断开电源 10 D一个插线板上同时使用多个大功率用电器 答案：C A生活中的水是导体，用湿手将插头拔下来容易发生触电事故，故 A 不符合题意；B为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，故 B 不符合题意；C发现有人触电时，首先要切断电源，再采取救人措施，故 C 符合题意；D在同一插座上使用较多的用电器，会使导线中的电流过大，可能会引发火灾，故 D 不符合题意。故选 C。14、关于家庭电路和安全用电，下列说法中正确的是（）A家庭电路中必须安装保险丝或空气开关 B我国家庭电路的电压值为 380V C在未断开电源开关的情况下更换灯泡 D用湿布擦拭正在工作的台灯 答案：A A为了防止家庭电路中电流过大引起火灾问题，家庭电路中必须安装保险丝或空气开关，当电路中电流过大时自动切断电路，从而起到保护电路的作用，故 A 正确；B我国家庭电路的电压值为 220V，故 B 错误；C在未断开电源开关的情况下，电路为通路，此时更换灯泡容易发生触电，故 C 错误；D湿抹布中水为导体，用湿布擦拭正在工作的台灯时容易发生触电现象，故 D 错误。故选 A。15、“珍爱生命，安全用电”。下列做法中，符合安全用电原则的是（）11 A用湿抹布擦拭台灯和有金属外壳的家用电器 B使用试电笔时，手指可以跟笔尖金属体接触 C手机充电结束，把充电器从插座上及时拔下 D将用电器的三脚插头插在两孔插座上使用 答案：C A因为日常生活中的用水是导体，并且具有流动性，一旦与火线相连，人就会发生触电事故，不能用湿抹布擦有金属外壳用电器，故 A 不符合题意；B使用试电笔辨别火线和零线时，手必须接触笔尾的金属体，手不能接触笔尖金属体，故 B 不符合题意；C充电器长时间插在插座上会发热，易引起火灾，手机充电结束，把充电器从插座上及时拔下，故 C 符合题意；D把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故 D 不符合题意。故选 C。多选题 16、关于家庭电路的说法，正确的是（）12 A图中的设计符合安全用电的要求 B正在发光的灯泡 L1、L2 突然全部熄灭，一定是灯泡 L1断路引起的 C若进户零线断路，电路其他部分正常，闭合开关 S1，用试电笔检测插座的左孔，氖管也会发光 D灯泡 L1与 L2是并联的，金属外壳用电器不能用本图中的插座 答案：CD A图中 L2的接法错误，开关应先接火线，故 A 错误；BL1、L2并联，L1断路不会影响 L2所在的回路，故 B 错误；C进户零线断路，闭合开关 S1后，插座左孔可通过 L1支路连接到火线，故试电笔测试时，氖管会发光，故 C 正确；D灯泡 L1与 L2是并联的，金属外壳用电器的外壳需接地，应使用三孔插座，故 D 正确。故选 CD。17、如图所示，关于家庭电路和安全用电，下列说法正确的是（）A电冰箱接入三孔插座后，灯和电冰箱是并联在一起的 B闭合灯泡的开关后灯泡发光，用试电笔接触A点时，氖管不发光 C若空气开关“跳闸”，一定是电路的总功率过大造成的 D空气开关和漏电保护器的作用相同 答案：AB A电冰箱接入三孔插座后，电灯与电冰箱在工作时互不影响，则它们是并联的，故 A 正确；13 B闭合开关后，用试电笔接触A点时，因A点与零线相连，所以氖管不会发光，故 B 正确；C空气开关跳闸，可能是由于短路造成的，也可能是由于电路的总功率过大造成的，故 C 错误；D空气开关的作用是家庭电路中电流过大时会自动切断电路，而漏电保护器的作用是在发生漏电时会自动切断电路，故 D 错误。故选 AB。18、如图所示是现在一般标准住宅内配电系统方框图，下列分析正确的是（）A电能表是用来计量家中所消耗电能的 B空调正常工作时，吊灯一定发光 C如果插座被短路，漏电保护器就会切断电流 D空气开关“跳闸”，可能是电路发生短路引起的 答案：AD A电能表是用来计量家中所有用电器消耗电能的，故 A 正确；B空调和吊灯并联，它们是否工作是相互不影响的，故 B 错误；C漏电保护器与插座是串联的，插座处发生漏电或有人触电时才会切断电源；如果插座被短路，空气开关就会切断电流，故 C 错误；D电路发生短路，电路中的电流非常大，这时空气开关就会“跳闸”，故 D 正确。故选 AD。14 19、有关家庭电路及安全用电的说法正确的是（）A为了用电安全，可以用铜丝代替保险丝 B用电器的总功率过大可造成干路电流过大而导致空气开关“跳闸”C如果电路起火应立即用水灭火 D电能表是测量用电器消耗电能的仪表 答案：BD A家庭电路的连接时，保险丝的电阻率大，熔点低，不能用铜丝代替保险丝，故 A 错误；B用电器的总功率过大时，干路电流过大，会造成空气开关“跳闸”，故 B 正确；C电路起火时，首先要断开电源，用水灭火，容易造成人体触电，故 C 错误；D电能表是测量电路中用电器消耗电能的仪表，故 D 正确。故选 BD。20、如图是现在一般标准住宅户内配电系统方框图，使用了空气开关、漏电保护器、三孔插座、空调、电灯等设备，下列说法中正确的是（）A使用三孔插座，是为了防止电流过大引起火灾 B用电器消耗的电能，可以用电能表计量 C当空调支路电功率过大时，电灯所在支路可以正常工作 15 D当有电流经过人体时，漏电保护器能迅速将电流导入大地 答案：BC A使用三脚插头，是为了将电器的金属外壳接地，防止因外壳漏电而发生触电事故，故 A 错误；B用电器消耗的电能可以用电能表测量，通过电能表一段时间内的读数差，知道消耗电能的多少，故 B 正确；C空调和电灯并联接入电路，工作时互不影响，当空调功率过大时，电灯所在支路的空气开关不会断开，可以正常工作，故 C 正确；D漏电保护器作用是当有电流经过人体发生漏电时切断电源，而不是将电流导入大地，故 D 错误。故选 BC。21、关于家庭电路和安全用电，下列说法中正确的是（）A当有人触电时家中的空气开关就会立即跳闸 B我国家庭电路的电压为 380V C发现电路老化起火时不能用水灭火，要先切断电源再用干粉灭火器进行灭火 D使用测电笔时手指必须接触笔尾金属体 答案：CD A有人触电时，起到保护作用的是漏电保护器，而不是空气开关，故 A 错误；B我国家庭电路的电压为 220V，B 错误；C电路老化引发的火灾，不能用水灭火，否则会造成触电事故，应先切断电源，再用干粉灭火器灭火，故 C 正确；D使用测电笔时，手指必须与笔尾金属体接触，这样才能形成回路，电笔中的氖管才会发光，但手指不能接触笔尖，故 D 正确。故选 CD。22、下列关于各种材料的说法正确的是（）16 A发光二极管的核心部件是半导体材料 B利用摩擦的方法可以使绝缘材料带电 C超导材料可以应用于电饭锅的电热丝 D保险丝是由电阻大、熔点高的材料来制成的 答案：AB A半导体的导电性介于导体和绝缘体之间，具有一些特殊的电学性质，发光二极管的核心部件是半导体材料，故 A 正确；B与丝绸摩擦过的玻璃棒可以吸引碎纸屑，则玻璃棒带了电，说明利用摩擦的方法可以使绝缘体带电，故 B 正确；C超导体材料电阻为零，电流通过时没有热效应，不能用来制作电饭锅的电热丝，故 C 错误；D保险丝用电阻率大熔点低的材料制成，这样才能保证在电流过大时及时熔断，对电路起保护作用，故 D 错误。故选 AB。23、学习家庭电路后，小亮把自己家客厅的电路绘制了一个简单的电路图（如图所示），如果他先闭合开关 S1，让电冰箱开始工作，然后依次闭合灯泡开关，那么（）A接入电路的总电阻变小 B火线和零线中的电流都变大 C通过各用电器中的电流都相等 D电冰箱的功率较大，它两端的电压更高 答案：AB 17 A先闭合开关 S1，让电冰箱正常工作，然后依次闭合灯泡开关，相当于增加电阻的横截面积，横截面积越大，电阻越小，即接入电路的总电阻变小，故 A 符合题意；B依次闭合灯泡开关，总电阻减小，根据欧姆定律 =可知，在电压一定时，电流变大，故 B 符合题意；C各用电器并联，用电器两端的电压相等，根据 =可知，各用电器电功率不相等，电流不相等，故 C 不符合题意；D家庭电路中，所有用电器都是并联关系，并联电路中，各支路两端电压等于电源电压，所以电冰箱和其它用电器的电压相等，故 D 不符合题意。故选 B。24、关于家庭电路和安全用电，下列说法正确的是（）A使用试电笔时，手指千万不要接触笔尖金属体 B搬动电器前不需要断开电源开关 C空气开关跳闸，一定是总电流过大 D控制电灯的开关，要连接在零线和电灯之间 答案：AC A使用试电笔时，手指要接触金属尾，不能接触笔尖金属体，若接触笔尖金属体，会触电，故 A 正确；B为了安全用电，搬动电器前需要断开电源开关，故 B 错误；C空气开关跳闸，一定是总电流过大，可能是功率过大，也可能是电路中有短路的部分，故 C 正确；D控制电灯的开关，要连接在火线和电灯之间，故 D 错误。故选 AC。25、下列说法中，错误的是（）18 A制作保险丝的材料熔点高、电阻大 B超导体是很好的输电线和发热材料 C用丝绸摩擦过的玻璃棒带正电 D电能表是测量用电器消耗电功率的仪表 答案：ABD A制作保险丝的材料熔点较低、电阻较大，这样才能在电流短时过大时产生较大热量，使保险丝达到熔点及时熔断，起到保护电路的作用，故 A 错误，符合题意；B超导材料在一定条件下达到电阻为零，由焦耳定律可知，电阻为零时，电流流过导体，导体不发热，所以超导体不能用来制作发热体，故 B 错误，符合题意；C自然界中存在两种电荷，人们把用丝绸摩擦过的玻璃棒带的电荷叫正电荷，毛皮摩擦过的橡胶棒带的电荷叫负电荷，故 C 正确，不符合题意；D电能表是测量用电器消耗电能的仪表，故 D 错误，符合题意。故选 ABD。填空题 26、如图所示，甲、乙两个电路中，开关闭合后，输电线会因为电流过大而燃烧起来。甲图中电流过大是因为_引起的，乙图中电流过大是因为_引起的。答案：用电器总功率过大 短路 1家庭电流中电流过大总共有 2 个原因：短路和总功率过大，图甲：用电器总功率等于各个用电器功率之和，19 并联的用电器越多，总功率越大，根据公式，电流会非常大。2图乙：金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大。27、如图是常见的家庭电路。从图中发现：电灯与插座_（选填“串联”或“并联”），电灯的开关需安装在_（选填“火线”或“零线”）上。答案：并联 火线 1在家庭电路中，插座是为了方便可移动的家用电器的使用设置的，所以电灯与插座之间是并联的。2家庭电路中，开关控制电灯时，开关一端和电灯相连，另一端和火线相连，这样既能控制电灯，又能在更换灯泡时，断开开关，切断火线，避免触电事故的发生。28、上海地区家庭电路的电压为_伏；教室内的电灯是_连接的（选填“串联”或“并联”），断开其中一盏电灯的开关，电路的总电流将_（选填“增大”、“减小”或“不变”）。答案：220 并联 减小 1我国家庭电路的电压为 220V，所以上海地区家庭电路的电压为 220V。2家中电灯与电灯在工作时互不影响，它们之间都是并联连接。3若断开其中一盏电灯的开关，并联的总电阻变大，而电源电压不变，根据=可知，照明电路的总电流会变小。29、上海地区家庭电路中，电灯、电视机、电扇等用电器是_的（选填“串联”或“并联”），正常工作时，它们两端的电压为_伏；使用的用电器减少，电路的总电阻_（选填“变大”“不变”或“变小”）。20 答案：并联 220 变大 1由于各用电器之间是独立工作，互补影响，故各用电器是并联的。2家庭电路中电压为 220V。3并联电路中，随着用电器增多，总电流变大，由于总电压不变，故总电阻变小，故当用电器减少时，总电流变小，总电压不变，故总电阻变大。30、如图甲所示电路电源两端电压U不变，R1是定值电阻，R2是滑动变阻器。当开关 S 闭合后，改变电阻器接入电路中的电阻。电流与电压的关系如图乙。由图可知R1的阻值为_，电源电压是_。答案：10 7 12由图甲可知，当滑片位于最右端时，滑动变阻器的最大阻值R2与电阻R1串联，电压表测R2两端的电压，此时电路中的电流最小；由乙图可知 U2=6V，I最小=0.1A 当滑片位于最左端时电路为R1的简单电路，此时电路中的电流最大，由乙图可知I最大=0.7A，电源的电压 U=I最大R1=0.7AR1 因为串联电路中总电压等于各分电压之和，所以电源的电压 U=I最小R1+U2=0.1AR1+6V 因为电源的电压不变，所以 0.7AR1=0.1AR1+6V 解得R1=10；电源的电压 U=0.7AR1=0.7A10=7V 21
