1、圆柱齿轮加工与工艺目 录第一节 概述2第二节 圆柱齿轮齿形加工方法和加工方案6第三节 典型齿轮零件加工工艺分析18第四节 齿轮刀具简介23第一节 概述一、 齿轮的功用与结构特点 齿轮传动在现代机器和仪器中的应用极为广泛,其功用是按规定的速比传递运动和动力。齿轮的结构由于使用要求不同而具有各种不同的形状,但从工艺角度可将齿轮看成是由齿圈和轮体两部分构成。按照齿圈上轮齿的分布形式,可分为直齿、斜齿、人字齿等;按照轮体的结构特点,齿轮大致分为盘形齿轮、套筒齿轮、轴齿轮、扇形齿轮和齿条等等,如图91所示。在上述各种齿轮中,以盘形齿轮应用最广。盘形齿轮的内孔多为精度较高的圆柱孔和花键孔。其轮缘具有一个或

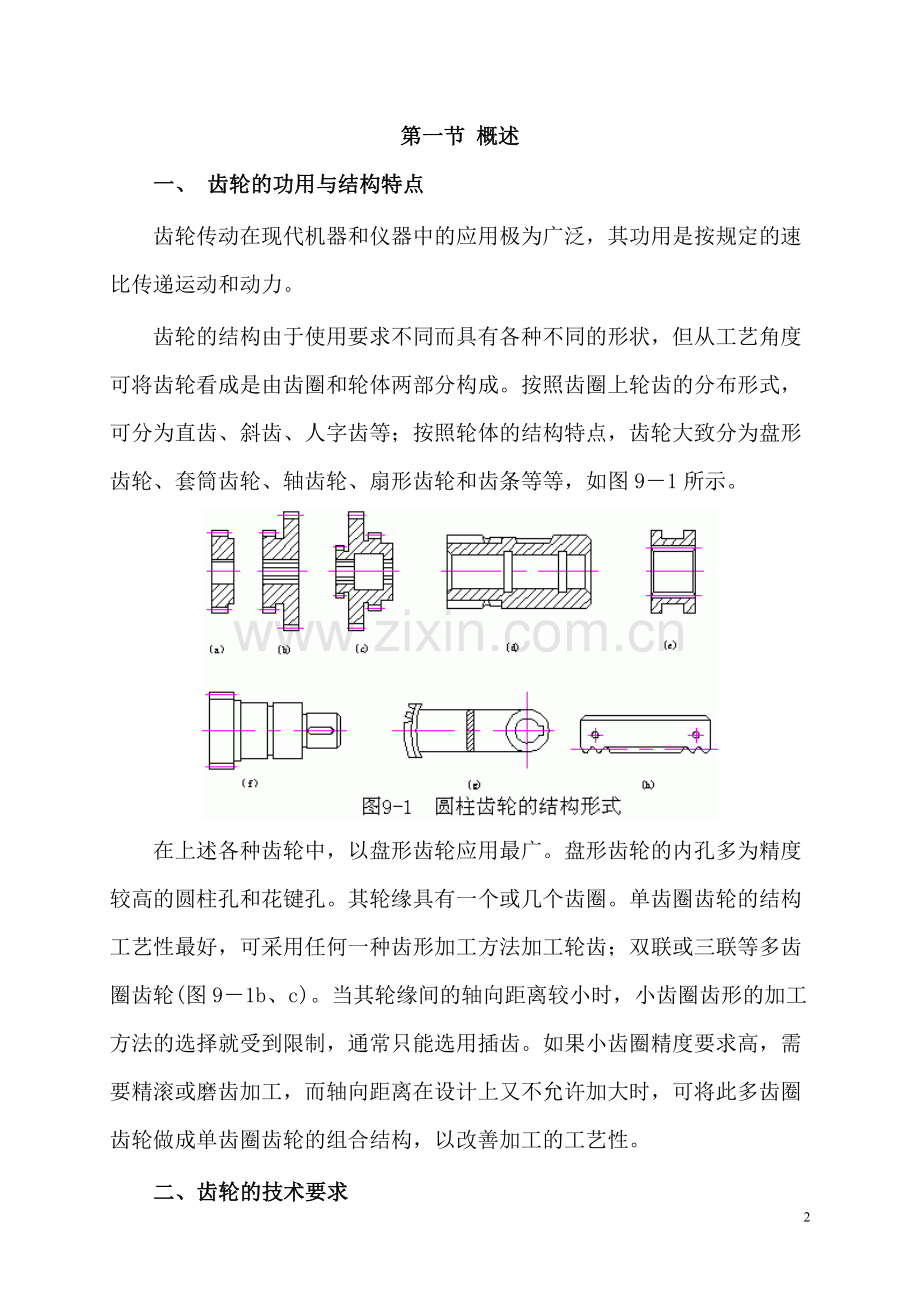

2、几个齿圈。单齿圈齿轮的结构工艺性最好,可采用任何一种齿形加工方法加工轮齿;双联或三联等多齿圈齿轮(图91b、c)。当其轮缘间的轴向距离较小时,小齿圈齿形的加工方法的选择就受到限制,通常只能选用插齿。如果小齿圈精度要求高,需要精滚或磨齿加工,而轴向距离在设计上又不允许加大时,可将此多齿圈齿轮做成单齿圈齿轮的组合结构,以改善加工的工艺性。二、齿轮的技术要求齿轮本身的制造精度,对整个机器的工作性能、承载能力及使用寿命都有很大的影响。根据其使用条件,齿轮传动应满足以下几个方面的要求。(一)传递运动准确性要求齿轮较准确地传递运动,传动比恒定。即要求齿轮在一转中的转角误差不超过一定范围。(二)传递运动平稳

3、性要求齿轮传递运动平稳,以减小冲击、振动和噪声。即要求限制齿轮转动时瞬时速比的变化。(三)载荷分布均匀性要求齿轮工作时,齿面接触要均匀,以使齿轮在传递动力时不致因载荷分布不匀而使接触应力过大,引起齿面过早磨损。接触精度除了包括齿面接触均匀性以外,还包括接触面积和接触位置。(四)传动侧隙的合理性要求齿轮工作时,非工作齿面间留有一定的间隙,以贮存润滑油,补偿因温度、弹性变形所引起的尺寸变化和加工、装配时的一些误差。齿轮的制造精度和齿侧间隙主要根据齿轮的用途和工作条件而定。对于分度传动用的齿轮,主要要求齿轮的运动精度较高;对于高速动力传动用齿轮,为了减少冲击和噪声,对工作平稳性精度有较高要求;对于重

4、载低速传动用的齿轮,则要求齿面有较高的接触精度,以保证齿轮不致过早磨损;对于换向传动和读数机构用的齿轮,则应严格控制齿侧间隙,必要时,须消除间隙。B10095?88中对齿轮及齿轮副规定了12个精度等级,从112顺次降低。其中12级是有待发展的精度等级,35级为高精度等级,68级为中等精度等级,9级以下为低精度等级。每个精度等级都有三个公差组,分别规定出各项公差和偏差项目,见表9?1。表91齿轮公差组公差组公差及偏差项目对传动性能的影响 Fi、Fp(Fpk)、F”i、Fr、Fw 传递运动准确性 fI、ff、fpt、fpb、f”I、fpb 传动平稳性、噪声、振动F、Fpx承载均匀性三、齿轮的材料、

5、热处理和毛坯 (一)齿轮的材料与热处理1材料的选择齿轮应按照使用时的工作条件选用合适的材料。齿轮材料的合适与否对齿轮的加工性能和使用寿命都有直接的影响。一般来说,对于低速重载的传力齿轮,齿面受压产生塑性变形和磨损,且轮齿易折断。应选用机械强度、硬度等综合力学性能较好的材料,如18CrMnTi;线速度高的传力齿轮,齿面容易产生疲劳点蚀,所以齿面应有较高的硬度,可用38CrMoAlA氮化钢;承受冲击载荷的传力齿轮,应选用韧性好的材料,如低碳合金钢18CrMnTi;非传力齿轮可以选用不淬火钢,铸铁、夹布胶木、尼龙等非金属材料。一般用途的齿轮均用45钢等中碳结构钢和低碳结构钢如20Cr、40Cr、20

6、CrMnTi等制成。2齿轮的热处理齿轮加工中根据不同的目的,安排两类热处理工序。(1)毛坯热处理在齿坯加工前后安排预备热处理正火或调质。其主要目的是消除锻造及粗加工所引起的残余应力,改善材料的切削性能和提高综合力学性能。(2)齿面热处理齿形加工完毕后,为提高齿面的硬度和耐磨性,常进行渗碳淬火,高频淬火,碳氮共渗和氮化处理等热处理工序。(二)齿轮毛坯齿轮毛坯形式主要有棒料、锻件和铸件。棒料用于小尺寸、结构简单且对强度要求不太高的齿轮。当齿轮强度要求高,并要求耐磨损、耐冲击时,多用锻件毛坯。当齿轮的直径大于400600时,常用铸造齿坯。为了减少机械加工量,对大尺寸、低精度的齿轮,可以直接铸出轮齿;

7、对于小尺寸,形状复杂的齿轮,可以采用精密铸造、压力铸造、精密锻造、粉末冶金、热轧和冷挤等新工艺制造出具有轮齿的齿坯,以提高劳动生产率,节约原材料。四、齿坯加工齿形加工之前的齿轮加工称为齿坯加工,齿坯的内孔(或轴颈)、端面或外圆经常是齿轮加工、测量和装配的基准,齿坯的精度对齿轮的加工精度有着重要的影响。因此,齿坯加工在整个齿轮加工中占有重要的地位。(一)齿坯加工精度齿坯加工中,主要要求保证的是基准孔(或轴颈)的尺寸精度和形状精度、基准端面相对于基准孔(或轴颈)的位置精度。不同精度的孔(或轴颈)的齿坯公差以及表面粗糙度等要求分别列于表92、表93和表94中。表92齿坯公差齿轮精度等级56789孔尺

8、寸公差形状公差IT5IT6IT7IT8轴尺寸公差形状公差IT5IT6IT7顶圆直径IT7IT8IT8当三个公差组的精度等级不同时,按最高精度等级确定公差值。当顶圆不作为测量齿厚基准时,尺寸公差按IT11给定,但应小于01mm。表93齿轮基准面径向和端面圆跳动公差(m)分度圆直径(mm)精度等级大于到1和23 和45 和67 和89 和1201252871118281254003691422364008005012203250表94齿坯基准面的表面粗糙度参数Ra(m)精度等级345678910孔颈端端面顶圆0.20.10.20.10.20.20.10.40.20.40.20.20.60.40.8

9、0.40.60.31.60.80.81.60.81.61.63.21.63.21.63.23.21.63.2(二)齿坯加工方案 齿坯加工方案的选择主要与齿轮的轮体结构、技术要求和生产批量等因素有关。对轴、套筒类齿轮的齿坯,其加工工艺与一般轴、套筒零件的加工工艺相类同。下面主要对盘齿轮的齿坯加工方案作一介绍。1.中、小批生产的齿坯加工中小批生产尽量采用通用机床加工。对于圆柱孔齿坯,可采用粗车精车的加工方案:(1)在卧式车床上粗车齿轮各部分;(2)在一次安装中精车内孔和基准端面,以保证基准端面对内孔的跳动要求;(3)以内孔在心轴上定位,精车外圆、端面及其它部分。对于花键孔齿坯,采用粗车拉精车的加工

10、方案。2.大批量生产的齿坯加工大批量生产中,无论花键孔或圆柱孔,均采用高生产率的机床(如拉床、多轴自动或多刀半自动车床等),其加工方案如下:(1)以外圆定位加工端面和孔(留拉削余量);(2)以端面支承拉孔;(3)以孔在芯轴上定位,在多刀半自动车床上粗车外圆、端面和切槽;(4)不卸下芯轴,在另一台车床上续精车外圆、端面、切槽和倒角,如图92所示。第二节 圆柱齿轮齿形加工方法和加工方案一个齿轮的加工过程是由若干工序组成的。为了获得符合精度要求的齿轮,整个加工过程都是围绕着齿形加工工序服务的。齿形加工方法很多,按加工中有无切削,可分为无切削加工和有切削加工两大类。 无切削加工包括热轧齿轮、冷轧齿轮、

11、精锻、粉末冶金等新工艺。无切削加工具有生产率高,材料消耗少、成本低等一系列的优点,目前已推广使用。但因其加工精度较低,工艺不够稳定,特别是生产批量小时难以采用,这些缺点限制了它的使用。齿形的有切削加工,具有良好的加工精度,目前仍是齿形的主要加工方法。按其加工原理可分为成形法和展成法两种。成形法的特点是所用刀具的切削刃形状与被切齿轮轮槽的形状相同,如图9-3所示。用成形原理加工齿形的方法有:用齿轮铣刀在铣床上铣齿、用成形砂轮磨齿、用齿轮拉刀拉齿等方法。这些方法由于存在分度误差及刀具的安装误差,所以加工精度较低,一般只能加工出910级精度的齿轮。此外,加工过程中需作多次不连续分齿,生产率也很低。因

12、此,主要用于单件小批量生产和修配工作中加工精度不高的齿轮。展成法是应用齿轮啮合的原理来进行加工的,用这种方法加工出来的齿形轮廓是刀具切削刃运动轨迹的包络线。齿数不同的齿轮,只要模数和齿形角相同,都可以用同一把刀具来加工。用展成原理加工齿形的方法有:滚齿、插齿、剃齿、珩齿和磨齿等方法。其中剃齿、珩齿和磨齿属于齿形的精加工方法。展成法的加工精度和生产率都较高,刀具通用性好,所以在生产中应用十分广泛。一、滚齿(一)滚齿的原理及工艺特点滚齿是齿形加工方法中生产率较高、应用最广的一种加工方法。在滚齿机上用齿轮滚刀加工齿轮的原理,相当于一对螺旋齿轮作无侧隙强制性的啮合,见图9-24所示。滚齿加工的通用性较

13、好,既可加工圆柱齿轮,又能加工蜗轮;既可加工渐开线齿形,又可加工圆弧、摆线等齿形;既可加工大模数齿轮,大直径齿轮。滚齿可直接加工89级精度齿轮,也可用作7 级以上齿轮的粗加工及半精加工。滚齿可以获得较高的运动精度,但因滚齿时齿面是由滚刀的刀齿包络而成,参加切削的刀齿数有限,因而齿面的表面粗糙度较粗。为了提高滚齿的加工精度和齿面质量,宜将粗精滚齿分开。(二)滚齿加工质量分析1.影响传动精度的加工误差分析影响齿轮传动精度的主要原因是在加工中滚刀和被切齿轮的相对位置和相对运动发生了变化。相对位置的变化(几何偏心)产生齿轮的径向误差;相对运动的变化(运动偏心)产生齿轮的切向误差。(1)齿轮的径向误差齿

14、轮径向误差是指滚齿时,由于齿坯的实际回转中心与其基准孔中心不重合,使所切齿轮的轮齿发生径向位移而引起的周节累积公差,如图94所示。齿轮的径向误差一般可通过测量齿圈径向跳动Fr反映出来。切齿时产生齿轮径向误差的主要原因如下:调整夹具时,心轴和机床工作台回转中心不重合。齿坯基准孔与心轴间有间隙,装夹时偏向一边。基准端面定位不好,夹紧后内孔相对工作台回转中心产生偏心。(2)齿轮的切向误差齿轮的切向误差是指滚齿时,实际齿廓相对理论位置沿圆周方向(切向)发生位移,如图9-5所示。当齿轮出现切向位移时,可通过测量公法线长度变动公差Fw来反映。切齿时产生齿轮切向误差的主要原因是传动链的传动误差造成的。在分齿

15、传动链的各传动元件中,对传动误差影响最大的是工作台下的分度蜗轮。分度蜗轮在制造和安装中与工作台回转中心不重合(运动偏心),使工作台回转中发生转角误差,并复映给齿轮。其次,影响传动误差的另一重要因素是分齿挂轮的制造和安装误差,这些误差也以较大的比例传递到工作台上。2.影响齿轮工作平稳性的加工误差分析影响齿轮传动工作平稳性的主要因素是齿轮的齿形误差ff和基节偏差fpb。齿形误差会引起每对齿轮啮合过程中传动比的瞬时变化;基节偏差会引起一对齿过渡到另一对齿啮合时传动比的突变。齿轮传动由于传动比瞬时变化和突变而产生噪声和振动,从而影响工作平稳性精度。滚齿时,产生齿轮的基节偏差较小,而齿形误差通常较大。下

16、面分别进行讨论。(1)齿形误差齿形误差主要是由于齿轮滚刀的制造刃磨误差及滚刀的安装误差等原因造成的,因此在滚刀的每一转中都会反映到齿面上。常见的齿形误差有如图9-6所示的各种形式。图a为齿面出棱、图b为齿形不对称、图c为齿形角误差、图d为齿面上的周期性误差、图e为齿轮根切。由于齿轮的齿面偏离了正确的渐开线,使齿轮传动中瞬时传动比不稳定,影响齿轮的工作平稳性。(2)基节极限偏差滚齿时,齿轮的基节极限偏差主要受滚刀基节偏差的影响。滚刀基节的计算式为: pb0=pn0cos0=pt0cos0cos0pt0cos0式中:pb0滚刀基节;pn0滚刀法向齿距;pt0滚刀轴向齿距;0滚刀法向齿形角;0滚刀分

17、度圆螺旋升角,一般很小,因此cos01。由上式可见,为减少基节偏差,滚刀制造时应严格控制轴向齿距及齿形角误差,同时对影响齿形角误差和轴向齿距误差的刀齿前刀面的非径向性误差也要加以控制。3.影响齿轮接触精度的加工误差分析齿轮齿面的接触状况直接影响齿轮传动中载荷分布的均匀性。滚齿时,影响齿高方向的接触精度的主要原因是齿形公差ff和基节极限偏差fpb。影响齿宽方向的接触精度的主要原因是齿向公差F。产生齿向公差的主要原因:(1)滚齿机刀架导轨相对于工作台回转轴线存在平行度误差,如97所示。(2)齿坯装夹歪斜由于心轴、齿坯基准端面跳动及垫圈两端面不平行等引起的齿坯安装歪斜,会产生齿向误差,如图98所示。

18、(3)滚切斜齿轮时,除上述影响因素外,机床差动挂轮计算的误差,也会影响齿轮的齿向误差。4.提高滚齿生产率的途径(1)高速滚齿近年来,我国已开始设计和制造高速滚齿机,同时生产出铝高速钢(MO5Al)滚刀。滚齿速度由一般v=30m/min提高到v=100m/min以上,轴向进给量 f=1.38mm/r2.6mm/r,使生产率提高25%。国外用高速钢滚刀滚齿速度已提高到100 m/min150 m/min;硬质合金滚刀已试验到400 m/min以上。总之,高速滚齿具有一定的发展前途。(2)采用多头滚刀可明显提高生产率,但加工精度较低,齿面粗糙,因而多用于粗加工中。当齿轮加工精度要求较高时,可采用大直

19、径滚刀,使参加展成运动的刀齿数增加,加工齿面粗糙度较细。(3)改进滚齿加工方法a多件加工将几个齿坯串装在心轴上加工,可以减少滚刀对每个齿坯的切入切出时间及装卸时间。b.采用径向切入滚齿时滚刀切入齿坯的方法有两种:径向切入和轴向切入。径向切入比轴向切入行程短,可节省切入时间,对大直径滚刀滚齿时尤为突出。c.采用轴向窜刀和对角滚齿滚刀参与切削的刀齿负荷不等,磨损不均,当负荷最重的刀齿磨损到一定程度时,应将滚刀沿其轴向移动一段距离(即轴向窜刀)后继续切削,以提高刀具的使用寿命。对角滚齿是滚刀在沿齿坯轴向进给的同时,还沿滚刀刀杆轴向连续移动,两种运动的合成,使齿面形成对角线刀痕,不仅降低了齿面粗糙度,

20、而且使刀齿磨损均匀,提高了刀具的使用寿命和耐用度,如图99所示。二、插齿(一)插齿原理及运动1插齿原理从插齿过程的原理上分析,如图910所示,插齿刀相当于一对轴线相互平行的圆柱齿轮相啮合。插齿刀实质上就是一个磨有前后角并具有切削刃的齿轮。2插齿的主要运动有:(1)切削运动插齿刀的上、下往复运动。(2)分齿展成运动插齿刀与工件之间应保持正确的啮合关系。插齿刀往复一次,工件相对刀具在分度圆上转过的弧长为加工时的圆周进给量,故刀具与工件的啮合过程也就是圆周进给过程。(3)径向进给运动插齿时,为逐步切至全齿深,插齿刀应有径向进给量fr。(4)让刀运动插齿刀作上下往复运动时,向下是切削行程。为了避免刀具

21、擦伤已加工的齿面并减少刀齿的磨损,在插齿刀向上运动时,工作台带动工件退出切削区一段距离(径向)。插齿刀工作行程时,工作台再恢复原位。(二)插齿的工艺特点插齿和滚齿相比,在加工质量,生产率和应用范围等方面都有其特点。1.插齿的加工质量(1)插齿的齿形精度比滚齿高滚齿时,形成齿形包络线的切线数量只与滚刀容屑槽的数目和基本蜗杆的头数有关,它不能通过改变加工条件而增减;但插齿时,形成齿形包络线的切线数量由圆周进给量的大小决定,并可以选择。此外,制造齿轮滚刀时是近似造型的蜗杆来替代渐开线基本蜗杆,这就有造形误差。而插齿刀的齿形比较简单,可通过高精度磨齿获得精确的渐开线齿形。所以插齿可以得到较高的齿形精度

22、。(2)插齿后齿面的粗糙度比滚齿细这是因为滚齿时,滚刀在齿向方向上作间断切削,形成如图911a所示的鱼鳞状波纹;而插齿时插齿刀沿齿向方向的切削是连续的,如图911b所示。所以插齿时齿面粗糙度较细。 (3)插齿的运动精度比滚齿差这是因为插齿机的传动链比滚齿机多了一个刀具蜗轮副,即多了一部分传动误差。另外,插齿刀的一个刀齿相应切削工件的一个齿槽,因此,插齿刀本身的周节累积误差必然会反映到工件上。而滚齿时,因为工件的每一个齿槽都是由滚刀相同的23圈刀齿加工出来,故滚刀的齿距累积误差不影响被加工齿轮的齿距精度,所以滚齿的运动精度比插齿高。(4)插齿的齿向误差比滚齿大插齿时的齿向误差主要决定于插齿机主轴

23、回转轴线与工作台回转轴线的平行度误差。由于插齿刀工作时往复运动的频率高,使得主轴与套筒之间的磨损大,因此插齿的齿向误差比滚齿大。所以就加工精度来说,对运动精度要求不高的齿轮,可直接用插齿来进行齿形精加工,而对于运动精度要求较高的齿轮和剃前齿轮(剃齿不能提高运动精度),则用滚齿较为有利。2插齿的生产率切制模数较大的齿轮时,插齿速度要受到插齿刀主轴往复运动惯性和机床刚性的制约;切削过程又有空程的时间损失,故生产率不如滚齿高。只有在加工小模数、多齿数并且齿宽较窄的齿轮时,插齿的生产率才比滚齿高。.3滚插齿的应用范围:(1)加工带有台肩的齿轮以及空刀槽很窄的双联或多联齿轮,只能用插齿。这是因为:插齿刀

24、“切出”时只需要很小的空间,而滚齿则滚刀会与大直径部位发生干涉。(2)加工无空刀槽的人字齿轮,只能用插齿;(3)加工内齿轮,只能用插齿。(4)加工蜗轮,只能用滚齿。(5)加工斜齿圆柱齿轮,两者都可用。但滚齿比较方便。插制斜齿轮时,插齿机的刀具主轴上须设有螺旋导轨,来提供插齿刀的螺旋运动,并且要使用专门的斜齿插齿刀,所以很不方便。(三)提高插齿生产率的途径1.提高圆周进给量可减少机动时间,但圆周进给量和空行程时的让刀量成正比,因此,必须解决好刀具的让刀问题。2.挖掘机床潜力增加往复行程次数,采用高速插齿。有的插齿机每分钟往复行程次数可达12001500次/min,最高的可达到2500次/min。

25、比常用的提高了34倍,使切削速度大大提高,同时也能减少插齿所需的机动时间。3.改进刀具参数,提高插齿刀的耐用度,充分发挥插齿刀的切削性能。如采用W18Cr4V插齿刀,切削速度可达到60m/min;加大前角至15,后角至9,可提高耐用度3倍;在前刀面磨出11.5 mm宽的平台,也可提高耐用度30%左右。三、剃齿(一)剃齿原理剃齿加工是根据一对螺旋角不等的螺旋齿轮啮合的原理,剃齿刀与被切齿轮的轴线空间交叉一个角度,如图912a所示,剃齿刀为主动轮1,被切齿轮为从动轮2,它们的啮合为无侧隙双面啮合的自由展成运动。在啮合传动中,由于轴线交叉角“”的存在,齿面间沿齿向产生相对滑移,此滑移速度v切=(vt

26、2-vt1)即为剃齿加工的切削速度。剃齿刀的齿面开槽而形成刀刃,通过滑移速度将齿轮齿面上的加工余量切除。由于是双面啮合,剃齿刀的两侧面都能进行切削加工,但由于两侧面的切削角度不同,一侧为锐角,切削能力强;另一侧为钝角,切削能力弱,以挤压擦光为主,故对剃齿质量有较大影响。为使齿轮两侧获得同样的剃削条件,则在剃削过程中,剃齿刀做交替正反转运动。剃齿加工需要有以下几种运动:1.剃齿刀带动工件的高速正、反转运动基本运动。2.工件沿轴向往复运动使齿轮全齿宽均能剃出3.工件每往复一次做径向进给运动以切除全部余量。综上所述,剃齿加工的过程是剃齿刀与被切齿轮在轮齿双面紧密啮合的自由展成运动中,实现微细切削过程

27、,而实现剃齿的基本条件是轴线存在一个交叉角,当交叉角为零时,切削速度为零,剃齿刀对工件没有切削作用。(二)剃齿特点1.剃齿加工精度一般为67级,表面粗糙度Ra为0.80.4m,用于未淬火齿轮的精加工。2.剃齿加工的生产率高,加工一个中等尺寸的齿轮一般只需24 min,与磨齿相比较,可提高生产率10倍以上。3.由于剃齿加工是自由啮合,机床无展成运动传动链,故机床结构简单,机床调整容易。(三)保证剃齿质量应注意的几个问题1. 对剃前齿轮的加工要求(1)剃前齿轮材料要求材料密度均匀,无局部缺陷,韧性不得过大,以免出现滑刀和啃切现象,影响表面粗糙度。剃前齿轮硬度在22 32HRC范围内较合适。(2)剃

28、前齿轮精度由于剃齿是“自由啮合”,无强制的分齿运动,故分齿均匀性无法控制。由于剃前齿圈有径向误差,在开始剃齿时,剃齿刀只能与工件上距旋转中心较远的齿廓做无侧隙啮合的剃削,而与其它齿则变成有齿侧间隙,但此时无剃削作用。连续径向进给,其它齿逐渐与刀齿作无侧隙啮合。结果齿圈原有的径向跳动减少了,但齿廓的位置沿切向发生了新的变化,公法线长度变动量增加。故剃齿加工不能修正公法线长度变动量。虽对齿圈径向跳动有较强的修正能力,但为了避免由于径向跳动过大而在剃削过程中导致公法线长度的进一步变动,从而要求剃前齿轮的径向误差不能过大。除此以外,剃齿对齿轮其它各项误差均有较强的修正能力。分析得知,剃齿对第一公差组的

29、误差修正能力较弱,因此要求齿轮的运动精度在剃前不能低于剃后要求,特别是公法线长度变动量应在剃前保证;其它各项精度可比剃后低一级。(3)剃齿余量剃齿余量的大小,对加工质量及生产率均有一定影响。余量不足,剃前误差和齿面缺陷不能全部除去;余量过大,刀具磨损快,剃齿质量反而变坏。表95可供选择余量时参考。表95剃齿余量(mm)模数剃齿余量11.750.07230.083.2540.09450.105.560.112.剃齿刀的选用剃齿刀的精度分A、B、C三级,分别加工6、7、8级精度的齿轮。剃齿刀分度圆直径随模数大小有三种:85 mm、180 mm、240 mm,其中240 mm 应用最普遍。分度圆螺旋

30、角有5、10、15三种,其中5和10两种应用最广。15多用于加工直齿圆柱齿轮;5多用于加工斜齿轮和多联齿轮中的小齿轮。在剃削斜齿轮时,轴交叉不宜超过1020,不然剃削效果不好。3.剃后的齿形误差与剃齿刀齿廓修形剃齿后的齿轮齿形有时出现节圆附近凹入,如图913所示,一般在0.03 mm左右。被剃齿轮齿数越少,中凹现象严重。为消除剃后齿面中凹现象,可将剃齿刀齿廓修形,需要通过大量实验才能最后确定。也可采用专门的剃前滚刀滚齿后,再进行剃齿。四、珩齿淬火后的齿轮轮齿表面有氧化皮,影响齿面粗糙度,热处理的变形也影响齿轮的精度。由于工件已淬硬,除可用磨削加工外,但也可以采用珩齿进行精加工。珩齿原理与剃齿相

31、似,珩轮与工件类似于一对螺旋齿轮呈无侧隙啮合,利用啮合处的相对滑动,并在齿面间施加一定的压力来进行珩齿。珩齿时的运动和剃齿相同。即珩轮带动工件高速正、反向转动,工件沿轴向往复运动及工件径向进给运动。与剃齿不同的是开车后一次径向进给到预定位置,故开始时齿面压力较大,随后逐渐减小,直到压力消失时珩齿便结束。珩轮由磨料(通常80180粒度的电刚玉)和环氧树脂等原料混合后在铁芯浇铸而成。珩齿是齿轮热处理后的一种精加工方法。与剃齿相比较,珩齿具有以下工艺特点:(1)珩轮结构和磨轮相似,但珩齿速度甚低(通常为13m/s),加之磨粒粒度较细,珩轮弹性较大,故珩齿过程实际上是一种低速磨削、研磨和抛光的综合过程

32、。(2)珩齿时,齿面间隙沿齿向有相对滑动外,沿齿形方向也存在滑动,因而齿面形成复杂的网纹,提高了齿面质量,其粗糙度可从Ra1.6m降到Ra0.80.4m。(3)珩轮弹性较大,对珩前齿轮的各项误差修正作用不强。因此,对珩轮本身的精度要求不高,珩轮误差一般不会反映到被珩齿轮上。(4)珩轮主要用于去除热处理后齿面上的氧化皮和毛刺。珩齿余量一般不超过0.025mm,珩轮转速达到1000 r/min以上,纵向进给量为0.05 0.065mm/r。(5)珩轮生产率甚高,一般一分钟珩一个,通过35次往复即可完成。五、磨齿磨齿是目前齿形加工中精度最高的一种方法。它既可磨削未淬硬齿轮,也可磨削淬硬的齿轮。磨齿精

33、度46级,齿面粗糙度为Ra0.8 0.2m。对齿轮误差及热处理变形有较强的修正能力。多用于硬齿面高精度齿轮及插齿刀、剃齿刀等齿轮刀具的精加工。其缺点是生产率低,加工成本高,故适用于单件小批生产。(一)磨齿原理及方法根据齿面渐开线的形成原理,磨齿方法分为仿形法和展成法两类。仿形法磨齿是用成形砂轮直接磨出渐开线齿形,目前应用甚少;展成法磨齿是将砂轮工作面制成假想齿条的两侧面,通过与工件的啮合运动包络出齿轮的渐开线齿面。下面介绍几种常用的磨齿方法:1.锥面砂轮磨齿采用这类磨齿方法的有Y7131 和Y7132型磨齿机。它们是利用假想齿条与齿轮的强制啮合关系进行展成加工,如图914所示由于齿轮有一定的宽

34、度,为了磨出全部齿面,砂轮还必须沿齿轮轴向作往复运动。轴向往复运动和展成运动结合起来使磨粒在齿面上的磨削轨迹,如图915所示。 2.双片蝶形砂轮磨齿 图916所示双片蝶形砂轮磨齿。两片蝶形砂轮磨齿构成假想齿条的两个侧面。磨齿时砂轮只在原位回转(n0);工件作相应的正反转动(n)和往复移动(v),形成展成运动。为了磨出工件全齿宽,工件还必须沿其轴线方向作慢速进给运动(f)。当一个齿槽的两侧面磨完后,工件快速退出砂轮,经分度后再进入下一个齿槽位置的齿面加工。上述展成运动可通过图916b所示的机构实现。通过图中滑座7和框架2、滚圆盘3及钢带4所组成的滚圆盘钢带机构,以实现工件正反转动(n)与往复移动

35、(v)的配合运动。工件慢速进给(f)由工作台1的移动完成。这种磨齿方法由于产生展成运动的传动环节少、传动链误差小(砂轮磨损后有自动补偿装置予以补偿)和分齿精度高,故加工精度可达4级。但由于碟形砂轮刚性差,切削深度较小,生产率低,故加工成本较高,适用于单件小批生产中外啮合直齿和斜齿轮的高精度加工。(二)提高磨齿精度和磨齿效率的措施1提高磨齿精度的措施(1)合理选择砂轮砂轮材料选用白刚玉(WA),硬度以软、中软为宜。粒度则根据所用砂轮外形和表面粗糙度要求而定,一般在4680的范围内选取。对蜗杆型砂轮,粒度应选得细一些。因为其展成速度较快,为保证齿面较低的粗糙度,粒度不宜较粗。此外,为保证磨齿精度,

36、砂轮必须经过精确平衡。(2)提高机床精度主要是提高工件主轴的回转精度,如采用高精度轴承,提高分度盘的齿距精度,并减少其安装误差等。(3)采用合理的工艺措施主要有:按工艺规程进行操作;齿轮进行反复的定性处理和回火处理,以消除因残余应力和机械加工而产生的内应力;提高工艺基准的精度,减少孔和轴的配合间隙对工件的偏心影响;隔离振动源,防止外来干扰;磨齿时室温保持稳定,每磨一批齿轮,其温差不大于1C;精细修整砂轮,所用的金刚石必须锋利,等等。2提高磨齿效率的措施磨齿效率的提高主要是减少走刀次数,缩短行程长度及提高磨削用量等。常用措施如下:(1)磨齿余量要均匀,以便有效地减少走刀次数;(2)缩短展成长度,

37、以便缩短磨齿时间。粗加工时可用无展成磨削;(3)采用大气孔砂轮,以增大磨削用量。六、齿轮加工方案选择齿轮加工方案的选择,主要取决于齿轮的精度等级、生产批量和热处理方法等。下面提出齿轮加工方案选择时的几条原则,以供参考:1.对于8级及8级以下精度的不淬硬齿轮,可用铣齿、滚齿或插齿直接达到加工精度要求。2.对于8级及8级以下精度的淬硬齿轮,需在淬火前将精度提高一级,其加工方案可采用:滚(插)齿齿端加工齿面淬硬修正内孔。3.对于6 7级精度的不淬硬齿轮,其齿轮加工方案:滚齿剃齿。4.对于6 7级精度的淬硬齿轮,其齿形加工一般有两种方案:(1)剃珩磨方案滚(插)齿齿端加工剃齿齿面淬硬修正内孔珩齿。(2

38、)磨齿方案滚(插)齿齿端加工齿面淬硬修正内孔磨齿。剃珩方案生产率高,广泛用于7级精度齿轮的成批生产中。磨齿方案生产率低,一般用于6级精度以上的齿轮。5.对于5级及5级精度以上的齿轮,一般采用磨齿方案。6.对于大批量生产,用滚(插)齿冷挤齿的加工方案,可稳定地获得7级精度齿轮。第三节 典型齿轮零件加工工艺分析圆柱齿轮加工工艺过程常因齿轮的结构形状、精度等级、生产批量及生产条件不同而采用不同的工艺方案。下面列出两个精度要求不同的齿轮典型工艺过程供分析比较。一、普通精度齿轮加工工艺分析(一)工艺过程分析图917所示为一双联齿轮,材料为40Cr,精度为766级,其加工工艺过程见表96。从表中可见,齿轮

39、加工工艺过程大致要经过如下几个阶段:毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。齿号齿号模数22基节偏差0.0160.016齿数2842齿形公差0.0170.018精度等级7GK7JL齿向公差0.0170.017公法线长度变动量0.0390.024公法线平均长度21.36 00.0527.6 00.05齿圈径向跳动0.0500.042跨齿数45表96双联齿轮加工工艺过程序号工序内容定位基准123456789101112131415毛坯锻造正火粗车外圆及端面,留余量1.52mm,钻镗花键底孔至尺寸30H12拉花键孔钳工去毛刺上芯轴,精车外圆,端面及槽至要求检验

40、滚齿(z42),留剃余量0.070.10 mm插齿(z28),留剃余量0.0,40.06 mm倒角(、齿12牙角)钳工去毛刺剃齿(z42),公法线长度至尺寸上限剃齿(z28),采用螺旋角度为5的剃齿刀,剃齿后公法线长度至尺寸上限齿部高频淬火:G52推孔珩齿总检入库外圆及端面30H12孔及A面花键孔及A面花键孔及B面花键孔及A面花键孔及端面花键孔及A面花键孔及A面花键孔及A面花键孔及A面加工的第一阶段是齿坯最初进入机械加工的阶段。由于齿轮的传动精度主要决定于齿形精度和齿距分布均匀性,而这与切齿时采用的定位基准(孔和端面)的精度有着直接的关系,所以,这个阶段主要是为下一阶段加工齿形准备精基准,使齿

41、的内孔和端面的精度基本达到规定的技术要求。在这个阶段中除了加工出基准外,对于齿形以外的次要表面的加工,也应尽量在这一阶段的后期加以完成。第二阶段是齿形的加工。对于不需要淬火的齿轮,一般来说这个阶段也就是齿轮的最后加工阶段,经过这个阶段就应当加工出完全符合图样要求的齿轮来。对于需要淬硬的齿轮,必须在这个阶段中加工出能满足齿形的最后精加工所要求的齿形精度,所以这个阶段的加工是保证齿轮加工精度的关键阶段。应予以特别注意。加工的第三阶段是热处理阶段。在这个阶段中主要对齿面的淬火处理,使齿面达到规定的硬度要求。加工的最后阶段是齿形的精加工阶段。这个阶段的目的,在于修正齿轮经过淬火后所引起的齿形变形,进一

42、步提高齿形精度和降低表面粗糙度,使之达到最终的精度要求。在这个阶段中首先应对定位基准面(孔和端面)进行修整,因淬火以后齿轮的内孔和端面均会产生变形,如果在淬火后直接采用这样的孔和端面作为基准进行齿形精加工,是很难达到齿轮精度的要求的。以修整过的基准面定位进行齿形精加工,可以使定位准确可靠,余量分布也比较均匀,以便达到精加工的目的。(二)定位基准的确定定位基准的精度对齿形加工精度有直接的影响。轴类齿轮的齿形加工一般选择顶尖孔定位,某些大模数的轴类齿轮多选择齿轮轴颈和一端面定位。盘套类齿轮的齿形加工常采用两种定位基准。1)内孔和端面定位选择既是设计基准又是测量和装配基准的内孔作为定位基准,既符合“

43、基准重合”原则,又能使齿形加工等工序基准统一,只要严格控制内孔精度,在专用芯轴上定位时不需要找正。故生产率高,广泛用于成批生产中。2)外圆和端面定位齿坯内孔在通用芯轴上安装,用找正外圆来决定孔中心位置,故要求齿坯外圆对内孔的径向跳动要小。因找正效率低,一般用于单件小批生产。(三)齿端加工如图918所示,齿轮的齿端加工有倒圆、倒尖、倒棱,和去毛刺等。倒圆、倒尖后的齿轮,沿轴向滑动时容易进入啮合。倒棱可去除齿端的锐边,这些锐边经渗碳淬火后很脆,在齿轮传动中易崩裂。用铣刀进行齿端倒圆,如图919所示。倒圆时,铣刀在高速旋转的同时沿圆弧作往复摆动(每加工一齿往复摆动一次)。加工完一个齿后工件沿径向退出

44、,分度后再送进加工下一个齿端。齿端加工必须安排在齿轮淬火之前,通常多在滚(插)齿之后。(四)精基准修正 齿轮淬火后基准孔产生变形,为保证齿形精加工质量,对基准孔必须给予修正。对外径定心的花键孔齿轮,通常用花键推刀修正。推孔时要防止歪斜,有的工厂采用加长推刀前引导来防止歪斜,已取得较好效果。对圆柱孔齿轮的修正,可采用推孔或磨孔,推孔生产率高,常用于未淬硬齿轮;磨孔精度高,但生产率低,对于整体淬火后内孔变形大硬度高的齿轮,或内孔较大、厚度较薄的齿轮,则以磨孔为宜。磨孔时一般以齿轮分度圆定心,如图920所示,这样可使磨孔后的齿圈径向跳动较小,对以后磨齿或珩齿有利。为提高生产率,有的工厂以金刚镗代替磨孔也取得了较好的效果。二、高精度齿轮加工工艺特点(一)高精度齿轮加工工艺路线图921所示为一高精度齿轮,材料为40Cr,精度为655级,其工艺路线见表97。模数3.5基节累积误差0.045齿向公差0.007齿数63基节极限

展开阅读全文
