和静大山口二级水电站
压力钢管制造与安装工程

施
工
组
织
设
计

新疆汇通水利电力工程建设有限公司
2012年7月

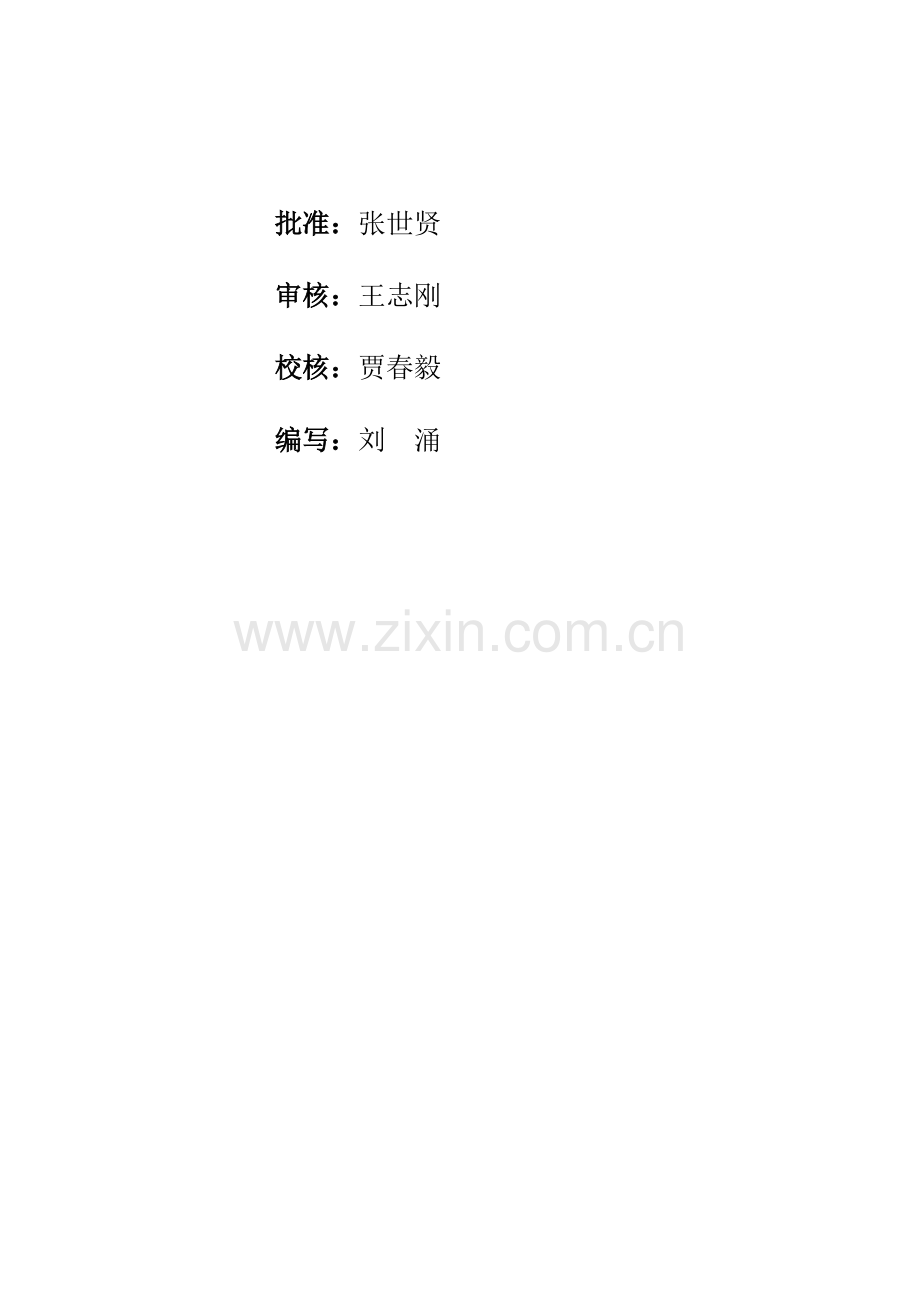

批准：张世贤

审核：王志刚

校核：贾春毅

编写：刘 涌

目 录

一、工程概况
二、施工场地总布置、人员组织
三、钢管的制造工艺
四、钢管的安装工艺
五、焊接工艺
六、无损检测工艺规程
七、防腐工艺
八、工期进度计划安排及运输措施
九、质量控制措施
十、安全生产及文明施工
十一、附录

一、 工程概况
大山口二级水电站位于新疆巴音郭楞蒙古自治州和静县境内，为开都河规划梯级开发中的第 8 级，为引水式电站，其上游为大山口水电站，下游为小山口水电站。大山口二级水电站以发电为主，水电站引水发电流量170m3/s，尾水 1316.5m，装机容量49.5MW，由装机容量确定电站工程等别为Ⅳ等，工程规模为小（1）型。大山口二级水电站工程由首部枢纽、引水建筑物 (引水隧洞、调压井、压力管 道等）、防洪建筑物、电站厂房等组成。主要建筑物首部枢纽、引水建筑物（引水 隧洞、调压井、压力管道）、防洪建筑物及电站厂房为4 级建筑物。次要建筑物交叉建筑物（交通桥、防洪 堤）为4 级建筑物。临时建筑物为5 级。
我方承包的合同范围为和静大山口二级水电站工程压力钢管制造与安装工程，包括压力钢管及其部件（以下统称钢管）的制造、运输、保管、安装、涂装、现场试验、质量检查和验收，以及移交前的维护工作。
该项目的范围参数如下表：
序号
项目
材质
单位
工程量
备注
1
主管段
Q235C

87.48

2
岔管段
Q345C
t
181.26

3
肋板
Q345C
t
19.9

4
连接段
Q235C
t
47.56

5
支管段
Q235C
t
199.61

6
加劲环
Q235C
t
41.02

7
加劲环
Q345C
t
28.44

合计

t
605.27

8
内壁防腐
无机富锌+环氧沥青
m2
2830

9
外壁防腐
无机改性水泥浆
m2
2850

二、施工场地总布置、人员组织
2.1生产厂区平面布置图
我公司乌鲁木齐市西山厂房及厂区布置，主要完成原材料的采购、安装单元节及钢岔管瓦片的下料与成型、安装单元节的制造任务。钢管加工车间详见：厂房生产布置图
厂房生产布置图

厂房主要吊装设备为20T桥式行车二台，运输方式为行车运输、台车运输

厂 区 施 工 平 面 图

厂区施工的主要吊装设备为一台30T门机。运输方式为台车运输和起吊运输。
2.2 工地施工现场的制造场与生活区依据施工现场条件确定，选定地势平坦及一定面积的生活及制造厂区（规划施工场地用50米*150米），要求道路便于运输。详图见附录一、工地制造场及生活区布置图。
2.3主要施工、检测设备
2.3.1主要设备见表见附录二、投入合同的主要施工设备表
2.3.2主要检测仪器见附录三、投入合同的主要施工设备表
2.3.4 施工人员组织及主要施工人员表
本项目工程施工采用项目管理方式，设置和静大山口二级水电站工程金结项目部，项目部下设各业务管理部门及制造施工队和安装施工队。制造施工队在乌鲁木齐西山厂房完成压力钢管安装单元节的制造及钢岔管万片的压制成型，在施工现场完成钢岔管大节组对及钢管安装节的安装、钢岔管的安装及伸缩节的安装。钢管及钢岔管制造下设下料班组、瓦片压头及瓦片卷制班组、吊装运输班组、制造单元节拼装班组、加劲环组装班组、安装单元节组装班组、焊接班组、涂料涂装班组。钢管及钢岔管安装队下设钢管吊装班组、钢管组对班组、焊接班组。
机构组织如下：
项目经理
机构组织如下

设备
管理
维修
科
后勤
服务
部
财务
核算
售后
服务
部
安装
施工
队
制造
施工
队
防腐
施工
队
材料
供应
科
质量
检验
科
工艺
技术
科

主要施工人员见《施工、管理人员表》。
施工、管理人员配置表
序号
岗位名称
人数
负责人
职 责
1
项目经理
1
贾春毅
负责管道生产施工的整体组织、管理，对工程质量、工程进度负责，具有相应的人事、财务管理权。
2
项目总工
1
王志刚
受项目经理直接领导，主要具体负责管道生产的施工管理，对施工全过程的各个环节进行协调、配置。
3
焊接工程师
1
张 辉
受项目副经理领导，负责管道生产的技术工艺、质量检验整体工作，审核、协调、解决技术、质检、施工中的重要问题。
4
技术人员
2
刘 涌
受主任工程工程师领导，具体负责设计图纸、技术文件的审核和技术工艺文件的编制、执行，解决施工过程中技术工艺问题。
5
质检人员
2
冯茂振
受主任工程师领导，具体负责质控体系、质检工艺的编制，各个成品、工序的质量检验和质检资料的填制、整理、保管，具有质量否决权，并设负责人一人。
6
经营核算
1
洛 潮
受项目副经理直接领导，具体负责管道生产的经营核算工作。
7
财务核算
1
崔慧霞
受项目副经理直接领导，会计、出纳各一名，具体负责管道生产的财务核算工作。
8
材料供应
1
贾建军
受项目副经理直接领导，具体负责主材、耗材、辅材的采购定货、材料保管、材料控制、材料核算等工作，并设负责人一人。
9
资料管理员
1
王莉
受主任工程师领导，具体负责各种资料的收集、整理、归档、保管、分发、报送。
10
设备专管员
1
王中凯
受生产主管领导，具体管理管道生产所需的全部设备、仪器，保证设备处于良好工作状态。
11
专职安全员
1
王中凯
受生产主管领导，具体负责安全、环保工作。编写安全防护手册，施工安全措施、环境保护措施，负责安全、环保教育，及时发现安全隐患，负责安全、环保事故处理等。
12
电工
2

受设备专管员领导，具体负责电气设备、设施的配置、维护、维修、保管等工作，保证电气设施状态良好。
13
机械维修工
2

受设备专管员领导，具体负责机械设备、设施的维护、维修、保管等工作，保证机械设备状态良好。
14
天车工
2

负责厂房内15/5吨和15/3吨天车的驾驶，配合厂房内施工的吊运。
15
行车工
2

负责厂房外30T门座式起重机和10T龙门式行车的驾驶，配合厂房外施工的吊运。
16
刨边机工
2

负责厂房内12m刨边机的操作，加工钢板的直边和坡口制备。
17
卷板机工
2

负责厂房内卷板机的操作，卷制钢管弧度。
18
压力机工
2

负责厂房内400吨框式油压机和100吨单臂油压机的操作，压制钢管两端弧度和弧度校正。
19
施工负责人
2

受生产主管领导，分别负责：1西山厂区的制造；2工地施工现的制造及安装。
20
铆工
8

具体负责下料、成型、组对、校正各道工序。
21
气割工
4

具体负责手工及半自动气割。
22
焊工
19

其中自动焊工4人，负责纵、环缝及支撑环焊接；手工电弧焊15人，其中4人负责焊接加劲环对接焊缝，8人负责焊接安装环缝，3人负责点焊、加固。
23
碳弧气刨工
3

负责焊缝的清根、焊缝的返修、临时加固组对件的清除等。
24
起重工
4

负责钢管的吊运、装卸车及安装吊装就位。
25
防腐人员
19

其中喷砂工6人，负责喷砂除锈；喷锌工4人，负责钢管内壁的喷锌；涂装工4人，负责钢管内外壁的涂装；技术质检等管理人员5人。
26
普工
10

协助各道工序主要操作工，并负责打磨、拆装、搬运等零星工作。

合计
96

三、钢管的制造工艺
3.1钢管生产工艺流程图
钢管生产前的准备工作

材料采购

下料与焊缝坡口加工

瓦片的成型与运输

单节钢管成型

单节钢管纵缝焊接

单节钢管外观检验与无损探伤

支承环的组对及检验

安装单元节的组对

安装单元节环缝焊接
安装单元节外观检验与无损探伤
安装单元节防腐
检查与验收
工地运输

3.2钢管制造工艺方案
3.2.1本工程典型钢管内径径分别为Ф8500mm、Ф6800mm、Ф4600mm，我方工艺设计钢管由整板（3张和2张）进行下料，然后进行瓦片的压头、卷制、对园、焊接，在乌鲁木齐西山厂房完场瓦片的制造。然后运至工地制造现场。在工地制造现场完成钢岔管的安装的单元节的制造。
3.2.2钢管的瓦片卷制在我公司乌鲁木齐西山厂房进行，瓦片用汽车运至工地，钢管瓦片由相应弧度的弧形托架支撑运输。
3.2.3在施工现场搭设一个对圆平台，两个焊接平台，一个加劲环组装平台，两个加劲环焊接工装，一个钢岔管安装单元节组对平台，一个安装节焊接工装，一个防腐涂装区。
3.2.4工地制造场及安装现场吊装主要采用15t、50t汽车吊及25t龙门吊配合吊装。
3.3钢管制造工艺流程
3.3.1钢管生产前的准备工作
(1)针对此项压力钢管制造工程设立专门的工程项目管理机构。配置专业的施工管理、经营核算、财务核算、材料供应、技术、质检、生产作业等各类人员。
(2)对从事本项工程特殊工种的施工人员，如焊工、起重工、电工、质检员、安检员、财务等人员必须持有相关专业工种的专业资格证书和上岗证,并从事相应岗位与等级的工作,以保证管理、生产工作的全过程持续可控。
(3)技术人员应充分地理解招标文件、通用与专用合同条款、技术条款、设计图纸，施工规范等工程文件。制定此项制造工程的工艺技术文件。以指导规范施工生产中的所有环节与工序。与本工程监理人员及设计人员保持沟通，做到信息传递及时、流畅。
(4)质检人员应充分地理解招标文件、通用与专用合同条款、技术条款、设计图纸、施工规范、工艺技术等文件。依据本企业的ISO9002质量管理体系制定各工序和环节的质检工艺文件，使工序的质量得到有效控制，质量检验达到规范、标准要求。
3.3.2材料订购与验收入库
(1)施工技术人员应依据施工进度计划编制材料采购计划。此计划应包括钢管制造工程所需的主材、耗材和辅材。选择三家以上质量可靠的专业生产厂家或代理商进行分供方评定，选定最优方签定采购合同。
(2)每批进货的材料必须提供制造厂的产品质量证明书，合格证。进货材料应与产品质量证明书相符（如钢板的标记、数量、炉批号应与产品质量证明书的记录一致）。没有产品质量证明书或与产品质量证明书不符的材料不得使用。
(3)每批钢板检查内容见施工组织设计9.4.1材料验收条款。
(4)根据设计图纸和制造单元节分片的工艺尺寸，钢板的定货采用双定尺加工。使标准直管段的下料省去划线和切割就可直接上刨边机刨直边并加工焊缝坡口，既提高工效又可保证钢板下料精度。
(5)钢板应按板厚分类堆放、垫离地面，户外堆放时应架设防雨棚。
(6)焊接材料的品种选用应与母材和焊接工艺相适应。焊接材料的库房内应通风良好，满足室温和相对湿度的要求，并定时记录室温和相对湿度。
(7)涂装材料的性能应满足设计图纸、技术条款和规范SL105－95中相应的规定。
(8)伸缩节按有关设计技术文件及规范进行外购，选择三家以上质量可靠的专业生产厂家或代理商进行分供方评定，选定最优方签定采购合同。
3.3.3放样、下料与焊缝坡口加工
(1)根据设计图纸分别编制直管、弯管和岔管的排料单，排料时注意钢管分片位置满足同一管节及相邻管节焊缝间距要求。
(2)岔管钢板的分块：
①岔管管节的环缝间距不应小于以下各项的大值：
10倍管壁厚度；
300mm；
3.5(r为钢管半径，t为管壁厚度)。
②岔管管节的纵缝与腰线和顶、底母线所夹的中心角不得小于15°，二者间距(指弧长)不得小于300mm。
(3)标准直管段焊缝坡口加工在12m刨边机上进行加工。首先刨出两条长边的焊缝坡口，然后通过基准线找方划线的方法确定其余两边线，并按排料单划出上下、左右中心线和检查线，用样冲标记，然后刨出焊缝坡口。
(4)使用数控切割机切割，切割时预留刨边余量，刨边机加工焊缝坡口。
(5)弯管及钢岔管下料采用坐标法放样，由数控切割机进行下料。并在钢板上划出上下中心线、大小腰线及水流方向，并距切割线100mm处样冲标记检查点和检查线，纵缝切割后上刨边机制备焊缝坡口，环缝弧线采用半自动切割机制备焊缝坡口。
(6)加劲环的下料采用地规划线，半自动切割机切割。加劲环切割后采用风动铆枪校圆。
(7)坡口加工完毕后，立即涂刷无毒、可焊性车间底漆。
3.3.4制造单元节的成型
制造单元节由整片钢板下料、压头、卷制、对圆、焊接成型。
(1)端头压制工艺
为保证钢板的卷弧成型，钢板在卷制前两端头需要300㎜～350㎜长度的预弯，我方设计采用4000KN框式压力机对刨加工后的钢板两端头进行压制预弯。
本工程钢管及钢岔管造单元节最大壁厚为36mm，板宽2000mm，压头弧长L为350mm，我方4000KN压力机可满足动力要求。端头分2～3次压制成型。
压制模具的设计
压制模具采用弧胎形式。根据板料回弹系数、板厚、制弧半径等参数可计算出公模、母模压制曲率，公、母模压制板采用δ＝32mm的各13块高强度钢板加工而成。公、母模均匀分布于长度尺寸2200mm、厚度尺寸50mm的上、下胎底板并焊接加固。上、下胎底板与框式压力机点焊加固联接。
(2)瓦片的卷制
钢管的卷制机具为我方现有W11－30×3000型卷板机，在卷制前应对其辊轴进行测量调整。保证上辊轴与下辊轴水平。
钢板进入卷板机辊轴，调整好卷制位置后进行卷制。卷制过程中使用弧长不小于1.5mm的卡弧样板同步检测。样板与钢板内圆弧局部间隙不得大于2.0mm。考虑到钢板较长，卷制时应使用天车吊配合。
卷板机上辊每次下压尺寸为3.0mm，往返6次可卷制成型。
钢岔管的瓦片成型由压力机按射线依次进行压制，在压制过程中应严格控制每次下压的下压量，通过瓦片的卡弧样板及展开玄长控制瓦片的制作质量。
瓦片卷制成型后立放在检查平台上检查，弧度不符合要求的瓦片，再吊入卷板机重新卷制，直至合格为止。
⑥检查合格的瓦片进行后续工序。
(3)对圆
对圆在专用平台上进行。
在专用平台上划出内径Ф8500㎜、Ф6800㎜、Ф4600㎜园和相应板厚的外圆同心圆地样，在同心圆内外各平均设置8个撑圆点，将两片瓦片按地样线撑圆并对成整圆，在距钢管上管口300㎜处安装米字形支撑，米字形支撑不得撑在纵缝位置并保证纵缝埋弧焊接不受支撑影响。
米字形支撑采用10#槽钢拼焊制成，支撑臂与支撑采用活连接，并在每个支撑臂端头安装一个15t螺旋千斤顶用于撑顶钢管。
(4)制造单元节成型的检验
对立放在专用平台上的制造单元节进行全面检验。项目包括弧度、圆度、长度、周长差、焊缝对口差、管口平面度差等。
制造单元节的检测内容及方法见施工组织设计9.4.2（3）单节管节对圆质量要求条款。
当偏差超出各条规定时，应予以校正至合格，同时对出现的问题分析原因，提出整改措施，使超标项在施工过程中得到消除。
3.3.5钢管纵缝焊接
(1)钢管纵缝采用埋弧自动焊焊接。
(2)在纵缝焊接区专用滚胎台车上进行内纵缝焊接。
(3)内纵缝焊接完毕后，将制造单元节在滚胎台车进行旋转。将纵缝位置调整至管节顶部。沿轨道移动滚胎台车至外纵缝焊接架下进行外纵缝焊接。
(4)制造单元节的外观检验与无损探伤。
钢管纵缝焊接后进行焊缝外观检查和无损探伤。
将纵缝焊接完毕的制造单元节起吊至检验区进行外观及无损探伤检验。无损探伤应在焊接完成24h后进行。焊缝缺陷处按招标文件技术条款及焊接工艺要求进行处理。
焊缝外观检验须专职焊缝检验员进行检验，外观质量应符合规范表6.4.1及施工组织设计9.4.4焊缝外观检验程序条款规定。对外观检查不合格部位应进行返修和补焊。处理合格后由专职无损探伤人员进行无损探伤。无损探伤程序见本施工组织设计《无损检测工艺规程》条款。
探伤合格后对制造单元节进行几何尺寸检验，检验内容及方法见施工组织设计9.4.2（4）条款。对几何尺寸超出技术及规范的要求处应进行校正，直至合格。
纵缝处的弧度，在焊接后应均匀圆滑过度，避免出现内凹或外凸。应通过施工工艺来控制保证。如焊接出现不圆滑现象，采用1000KN单臂压力机使用模具予以校正。
3.3.6组装加劲环
(1)安装单元节加劲环采用一个加劲环分为8大片组焊而成。
(2)将组对好的制造单元节起吊至加劲环组装平台上，用可调内支撑将钢管撑圆，然后将加劲环起吊至安装位置上，根据定位线进行组对。
(3)加劲环的制造质量要求见施工组织设计9.4.2（5）加劲环制造质量要求条款。
(4)加劲环组对检验合格后，与管壁点焊固定。然后完成加劲环的对接焊接。对接焊缝的焊接应严格按照焊接工艺执行。
(5)加劲环的对接焊缝焊接完成后，进行焊缝外观检验和无损探伤。若有缺陷，应进行返修和补焊，检验合格后，将制造单元节起吊至安装节组拼专用平台上准备安装单元节的组对。
(6)安装单元节的组对及其检验
安装单元节的组对应按照里程的排列和各自的结构图顺序组对，以保证制作，安装施工交叉进行。
安装单元节的组对采用立式组对，在专用平台上进行。
安装单元节组拼时，相邻管节的纵缝间距应错开500mm以上为宜。
在环缝对口时如存在周长差，应在全周长上均匀分布。同时环缝对口错边量应符合规范4.1.8之规定。
安装单元节组对时，应保证整个安装单元节的直线度。可依据管口100mm处的检查线进行调整检测，并辅以拉钢琴线的方法予以复测调整。组对调整合格，点焊固定，点焊位置选在后焊面上。
安装单元节的检验见施工组织设计9.4.3安装单元节质量要求。
3.3.7安装单元节环缝的焊接
(1)安装单元节环缝的焊接包括制造单元节的对接环缝和加劲环与管壁的连接角焊缝。
(2)安装单元节环缝的焊接采用悬臂式自动焊，在自动焊滚胎上进行。
(3)环缝的焊接详见《焊接工艺》。焊接人员必须严格执行焊接工艺。
(4)环缝焊接完成后清理干净。起吊至探伤区进行外观检验和无损探伤。
(5)安装单元节的外观检验和无损探伤
安装单元节的外观检验包括焊缝的外观检查和整个管节的几何尺寸检查。焊缝的检验由专职外观检验员进行。整个管节的几何尺寸检验由专职质检人员按质检工艺进行检验，并做好检验记录。
焊缝的无损探伤由专职无损检测人员按施工图纸和技术条款相应规定的探伤方法、检验比例和评定级别进行。焊缝缺陷的处理按招标文件技术条款和焊接工艺的要求进行。
焊缝外观检验合格后行无损探伤。
检验合格后，检查安装单元节管口两端的分段编号和中心等标记是否清晰无损，若有损伤，应重新标记清楚。
3.3.8安装单元节的防腐及其检验
(1)将检验合格的安装单元节起吊至喷砂除锈场地，用方木铺设平稳。
(2)喷砂除锈前应将钢管表面的焊渣、焊疤、毛刺、油脂等污物清除干净。
(3)喷砂除锈采用喷射方法，所用磨料应清洁干燥。喷射用的压缩空气须过滤，除去油水。
(4)喷砂除锈应严格按照钢管生产防腐工艺执行。
(5)喷砂后的管壁表面应用干燥压缩空气吹净，防止再度污染，涂装前如发现再度污染，应重新清理干净。
(6)将喷砂检验合格的安装单元节起吊至涂装区进行涂装处理。包括内壁喷锌和外壁涂装。严格按照防腐工艺及设计图纸要求执行。
(7)安装单元节两端口安装焊缝各200mm范围内，在表面预处理后，刷涂不影响焊接质量的车间底漆。安装环缝焊接后，进行二次除锈，再用人工涂刷或小型高压喷涂机械施喷涂料。
(7)涂装完成后，由专职防腐检验员进行检验和验收。验收合格后，将安装单元节起吊至成品区存放。
3.3.9安装单元节成品区存放
(1)将防腐检验合格的安装单元节起吊至成品区，用长方木铺垫平稳。
(2)安装单元节的吊装采用立式，在管节外壁还应焊接两处吊耳板，安装时使用。
(3)检查安装单元节管口的分段编号、上下中心标记、弯管大小腰线，水流方向。
3.3.10钢管制造质量的检查和验收
(1)钢管管节和附件全部制作成后，承包人向监理人提交钢管管节和附件的验收申请报告，并同时提交以下各项验收资料：
① 钢管管节和附件清单；
② 钢材、焊接材料、连接件和涂装材料的质量证明书、使用说明书或检验、试验报告；
③ 焊接程序和工艺报告；
④ 焊缝质量检验结果；
⑤ 缺陷修整和焊缝缺陷处理记录；
⑥ 钢管管节和附件的尺寸偏差检查检录；
⑦ 涂装质量检验记录。
(2)经监理人审查同意后，组织对钢管管节和附件的验收。验收合格后由监理人签发质量合格证。
四、钢管的安装工艺
4.1钢管安装工艺流程图
施工前期准备

设置测量基准点

始装节钢管安装及检验

其余段安装及检验

伸缩节安装及检验

安装环逢焊接

焊缝外观及无损探伤

灌浆孔的封堵与补漆

应力消除
水压试验

完工验收

4.2钢管安装工艺流程
4.2.1钢管安装前应具备的条件
(1)安装单元节制造完毕，经监理人验收合格，可用于安装。
(2)安装场地内影响钢管安装的杂物已清理干净。
(3)安装前期测量完毕
我方进入安装现场后，负责钢管安装工程测量的测量人员会同建筑工程测量人员对建筑工程的测控网进行校测，在此基础上建立管道安装工程的测控网。
管道安装工程的测控网应涵盖管道安装所需的基准点，基准线和水准点，包括钢管安装里程控制点、管道中心线、轴心高程、纵横中心线等，并据此绘制测控网图。测控网的基准点，基准线和水准点应基础牢固、标记清楚、便于使用，必要时围以栏杆。
(4)安装方案与设备：安装施工现场运输与吊装主要采用轨道运输就位及自制龙门架进行吊装，采用自制龙门架吊将钢管调离台车，吊装至安装位置，完成钢管的卸车、运输、吊装就位。
(5)为保证钢管安装精度和钢管安装加固稳定，我方建议甲方在斜坡段钢管安装安装单元节的中部增加混凝土小支墩（小支墩顶面高程取两设计支墩高程的均值，截面为350mm*2000mm），在钢岔管段及小直管段的钢管安装轴线上按安装单元节的要求，在距安装单元节管口400㎜处浇筑500㎜高的支墩（截面为500mm*1500mm）。并在每个支墩表面预埋2块尺寸为δ10*200mm*400mm钢板以便加固连接。
4.2.2钢管安装顺序
依照土建单位提供的工作面我方拟先安装1#、2#、3#机穿墙管及小支管，然后依次安装主管及钢岔管，最后安装合拢缝。
4.2.3 钢管的安装工艺措施
(1) 本工程的始装节为与下弯段相接的第一节钢管，安装程序为：首先将始装节的管口按测控网测定的里程点位置初步调整好，依据上、下、左、右中心线用千斤顶调整其高程和纵向中心。初步调整好后，再对里程、高程、纵向中心线进行综合细调，安装节中心的偏差应符合规范表5.1.2的规定，里程及管口垂直度的偏差应符合规范第5.1.2条的规定，管口平面度应符合规范第5.1.3条的规定。调整合格后进行加固，会同监理共同验收。
(2)第二节钢管安装：安装单元节吊装就位后，首先将安装单元节下游端口与始装节的上游端口合拢，然后依据上、下、左、右中心线用千斤顶在上游端口调整其高程、里程和纵向中心线。
(3)安装节的高程、纵向中心线、倾斜度等调整好后，对管节进行初步固定，然后进行安装节环缝的对口调整。
(4)安装环缝的对口调整以在管外壁进行为宜，用专用安装缝组装胎具进行调整。如果两管口存在周长差，应在全周长上均匀分布，同时环缝对口错边应符合规范表第4.1.5的规定。调整好后，在钢管外壁点焊加固，点焊长度要求80㎜，间距300㎜，由持有上岗证的合格焊工点焊。
(5)钢岔管安装:按工艺及设计要求将钢管制作为4个安装单元，分别为主岔、左岔、右岔及肋板。安装程序按上述(2)、(3)、(4)依次进行，安装顺序为主岔、左岔、肋板、右岔。
(6)钢管外支撑采用L100 角钢支撑，支撑在钢管下半圆处，并与支墩基础连接牢固。
(7)安装节安装调整、组对完毕并自检合格后，会同监理共同检查验收。
(8) 弯管的起点、变径管、伸缩节下游相接钢管及末节小直管，在制造时长度加长100㎜，其作用相当于凑合节。管节的修整根据设置的地面上的里程点进行切割。
4.2.4安装环缝焊接及其检验
(1)安装焊缝的焊接采用手工电弧焊，现焊接钢管内侧，外侧碳弧清根打磨干净，最后外侧施焊的焊接方法。
(2)安装焊缝的焊接由取得相应位置手工焊合格证的焊工施焊并严格照《焊接工艺》执行。
(3)每道安装环缝由一组4名焊工完成，4名焊工按中心对称布置，焊接时采用退步焊，以保证钢管均匀受热，防止焊接收缩影响钢管安装精度。
(4)在焊接过程中，应对安装节的高程、纵向中心，倾斜度及伸缩量进行观测。焊接完成后，对各项指标进行检验，检验合格后，进行下道工序的施工。
(5)安装焊缝焊接完成后，进行焊缝外观检验和无损探伤。
检验前，清除焊缝两边污物及锈斑，并将焊缝内外壁波口边20㎜范围内按焊接工艺要求清理、打磨、作好焊接前的处理工作。
焊缝的外观检验由专职外观检验员检验，检验合格后进行无损探
焊缝的无损探伤由专职无损检测人员按施工图纸和技术文件规定的探伤方法、检测比例和评定级别进行，焊缝的缺陷处理按技术文件和焊接工艺的要求进行。
4.2.5安装节内外壁防腐
(1)安装节焊接及检验完毕合格后，开始内外壁防腐工作，主要是焊缝两侧和钢管内外壁由于安装损伤的部位。
(2)防腐前应将焊缝两侧的焊疤、工卡具等按规范第5.1.5条的规定予以清除。钢管内支撑待钢管外混凝土凝结后再拆除。
(3)安装节内外壁的防腐工作由专职防腐人员按照《防腐工艺》的要求执行。
(4)防腐工作完成，由专职防腐质检人员按技术条款和规范SL-95第3.4节的规定进行检查。自检合格后，应会同监理对钢管的全部涂装进行质量检验和验收。
4.2.6钢管安装质量的检查和验收
(1)在钢管安装过程中，承包人应会同监理人对每条现场焊缝进行检查和验收。不合格的焊缝应进行返工和重新检验。验收记录应经监理人签认。
(2)钢管的现场涂装工作结束后，承包人应会同监理人对钢管面的涂装质量进行检查和验收，检查范围包括焊缝两侧的现场涂装部位和管节出厂前涂装面的损坏部位。不合格的涂装面应进行返工和重新检验。验收记录应经监理人签认。
4.2.7 钢管的应力消除
钢岔管的应力消除我方委托水利部水工金属结构质量检测中心完成。
4.2.8钢管的完工验收
(1)当工程具备以下条件时，承包人可向发包人和监理人提交完工验收申请报告（附完工资料）。
已完成了合同范围内的全部单位工程以及有关的工作项目，但经监理人同意列入保修期内完成的尾工项目除外。
已备齐了以下符合合同要求的完工资料。
工程实际概况和大事记；
已完工程移交清单（包括工程设备）；
永久竣工图；
列入保修期继续施工的尾工工程项目清单；
未完成的缺陷修复清单；
施工期的观测资料；
监理人指示应列入完工报告的各类施工文件、施工原始记录（含图片和录象资料）以及其他应补充的完工资料。
(3)已按监理人的要求编制了在保修期内实施的尾工工程项目清单和未修补的缺陷项目清单以及相应的施工措施计划。
(4)监理人收到完工验收申请后，经监理人审核认为工程已具备完工验收条件的，提请发包人进行工程验收。发包人在收到完工验收申请报告后的56天内签署工程移交证书，颁发给承包人。
五、焊接工艺
5.1适用范围
本规程适用于和静大山口二级水电站工程压力钢管制造与安装工程中的焊接工艺评定、焊接作业及焊缝检查。
5.2编制依据
DL5017－93《压力钢管制造安装及验收规范》
GB 986—88《埋弧焊焊封坡口的基本形式和尺寸》
GB 985—88《气焊、手工电弧焊及气体保护焊缝坡口的基本形式及尺寸》
DL/T5018-94《水利水电工程钢闸门制造安装及验收规范》
DL/T5018-94《水利水电工程启闭机制造、安装及验收规范》
5.3焊接工作人员
5.3.1焊接技术人员
焊接技术人员经过专门的职业资格（焊接专业）培训。焊接技术人员的职责：
① 掌握工程概况，熟悉正确运用水工金属结构产品制作、安装的相关技术标准；
② 对设计进行工艺性审查；
③ 组织和参与焊接性实验、制订焊接工艺评定和焊接作业指导书；
④ 进行技术指导和监督；
⑤ 分析和处理焊接质量问题；
⑥ 焊接工艺文件资料管理；
⑦ 掌握焊工技能状况并参与焊工技术考试与考核工作；
我公司现有焊接技术人员4人，其中1人为焊接高级工程师，可满足本工程施工需要。
5.3.2焊接检查员
焊接检查员应经过专门的职业资格培训，并取得国家有关部门颁发的资格证书。我公司现有持证焊接检查员3人。焊接检查员的职责：
① 检查焊接设备是否符合要求；
② 检查焊工合格证是否在有效期内；
③ 检查坡口及焊件的组对质量；
④ 检查焊工执行工艺情况；
⑤ 检查焊缝外观质量，并填写质量记录和编写质量报告；
⑥ 填写焊缝无损检测委托单。
5.3.3无损检测人员
无损检测人员应经过专门的职业资格培训，并取得国家有关部门颁发的资格证书。无损检测人员的职责：
① 按照规定展开工作；
② 按照规范确定无损检测方法，制订无损检测工艺；
③ 对缺陷的位置、尺寸和性质作出判断，并填写记录；
④ II级或II级以上无损检测人员编写和签署无损检测报告；
5.3.4焊工
（1）焊工应经过专门的焊接基础知识和操作技能的培训。对从事一、二类焊缝焊接的焊工，按水利部规定的考试办法进行考试，并取得焊工合格证书。焊工职责：
① 熟悉产品的焊接工艺，按焊接作业指导书（焊接工艺规程）施焊；
② 遵守焊接工程纪律，按焊工合格证书所规定的准予工作范围施焊；
③ 对所焊的焊缝进行自检，并做好操作者标识。
（2）我公司现有焊工40多名，都持有认证单位颁发的焊工合格证。70%的焊工持有全位置焊工合格证，30%的焊工持有埋弧自动焊、CO2气体保护焊合格证，无需进行单项培训、考试。
（3）施焊人员配置
名称
班组
数量
焊接项目
小车式埋弧自动焊
每组3人，主操作手1人，辅助工2人
3人/1组
制作纵缝
悬臂式埋弧自动焊
每组3人，主操作手1人，辅助工2人
6人/2组
环缝和加劲环角焊缝
手工电弧焊
每组4名焊工
4人/1组
加劲环对接焊缝
手工电弧焊
每组4名焊工
8人/2组
安装环焊缝
手工电弧焊

4人
组装点焊
合计：25人
5.4焊接作业指导书
5.4.1坡口形式、尺寸及加工方法
（1）坡口形式、尺寸及加工方法见下表：
序号
焊接
部位
坡口形式
坡口尺寸
（mm）
坡口
加工方法
1
钢管纵缝
α

P δ
b
α=80-5°
b=0～1.0
p=8
δ=16～36
刨边机加工
2
加劲环对接焊缝
α

P δ

α1=60-5°
b=0～1.0
p=2
δ=16～36
半自动切割机切割
3
制作对接
环焊缝
α
h

P δ
b
α
α=80-5°
b=0～1.0
p=8
h=7
δ=16～36
直管：刨边机加工
弯管：半自动切割机切割
4
安装环焊缝
α

P δ
b
α
α1=60-5°
b=0～2
p=2±1
δ=16～36
直管：刨边机加工
弯管：半自动切割机切割
5.4.2焊接方法、焊接设备和焊接材料
（1）钢管纵焊缝采用埋弧自动焊，安装单元节环缝和加劲环角焊缝采用埋弧自动焊，加劲环对接焊缝采用手工电弧焊，钢管安装焊缝采用手工电弧焊。
（2）焊接设备见附录二。
（3）焊接材料的型号、性能、熔敷金属的主要成份及烘培标准见下表：
焊接
方法
焊条
型号
焊丝
型号
焊剂
型号
熔敷金属的力学性能
烘培规范
埋弧
自动焊

H08MnA.
HJ431
бb415～550Mpa
бs≥330 Mpa
伸长率≥22%
AKV（-20°）≥27J
焊剂加温250℃
保温2h
手工
电弧焊
E5015

бb≥490Mpa
бs≥400 Mpa
伸长率≥22%
AKV（-20°）≥27J
焊条加温350～400℃
保温1～2h
5.4.3焊接顺序、焊接层数和道数
序号
焊接
部位
焊接
方法
简图
焊接层数和道数
1
纵缝
埋弧
自动焊
内

外
三层三道
内侧两层两道，外侧一层一道
2
制造环缝
埋弧
自动焊
内

外
三层三道
内侧两层两道，
外侧一层一道
3
加劲环
角焊缝
埋弧
自动焊

两面各二层二道
4
安装环缝
手工电弧焊
内

外
五层五道
内侧三层三道，外侧两层两道
5.4.4电流特性
SAW D.C+ （直流反接）
SMAW D.C+（直流反接）
5.4.5位焊要求
（1）定位焊厚度不超过正式焊缝厚度的二分之一，通常是4～6㎜，长度为50㎜～60㎜，间距不超过100～400㎜。低合金钢和高强钢在冬季施焊时，厚度可增加至8mm，长度可达到80㎜～100㎜。
（2）碳素钢和低合金钢的定位焊可留在二、三类焊缝内，但不得保留在一类焊缝内。
5.4.6预热、后热和焊后热处理
本工程所用Q345C材料δ72mm、δ60mm钢板，按《压力钢管制造安装及验收规范》DL5017－93有关要求进行预热。
5.4.7清根方法和要求
清根采用碳弧气刨，要求打磨清理气刨表面和修磨刨槽，除去渗碳层。
5.4.8焊接顺序及控制焊接变形的措施
（1）钢管纵缝先焊内侧背面，清根后焊外
