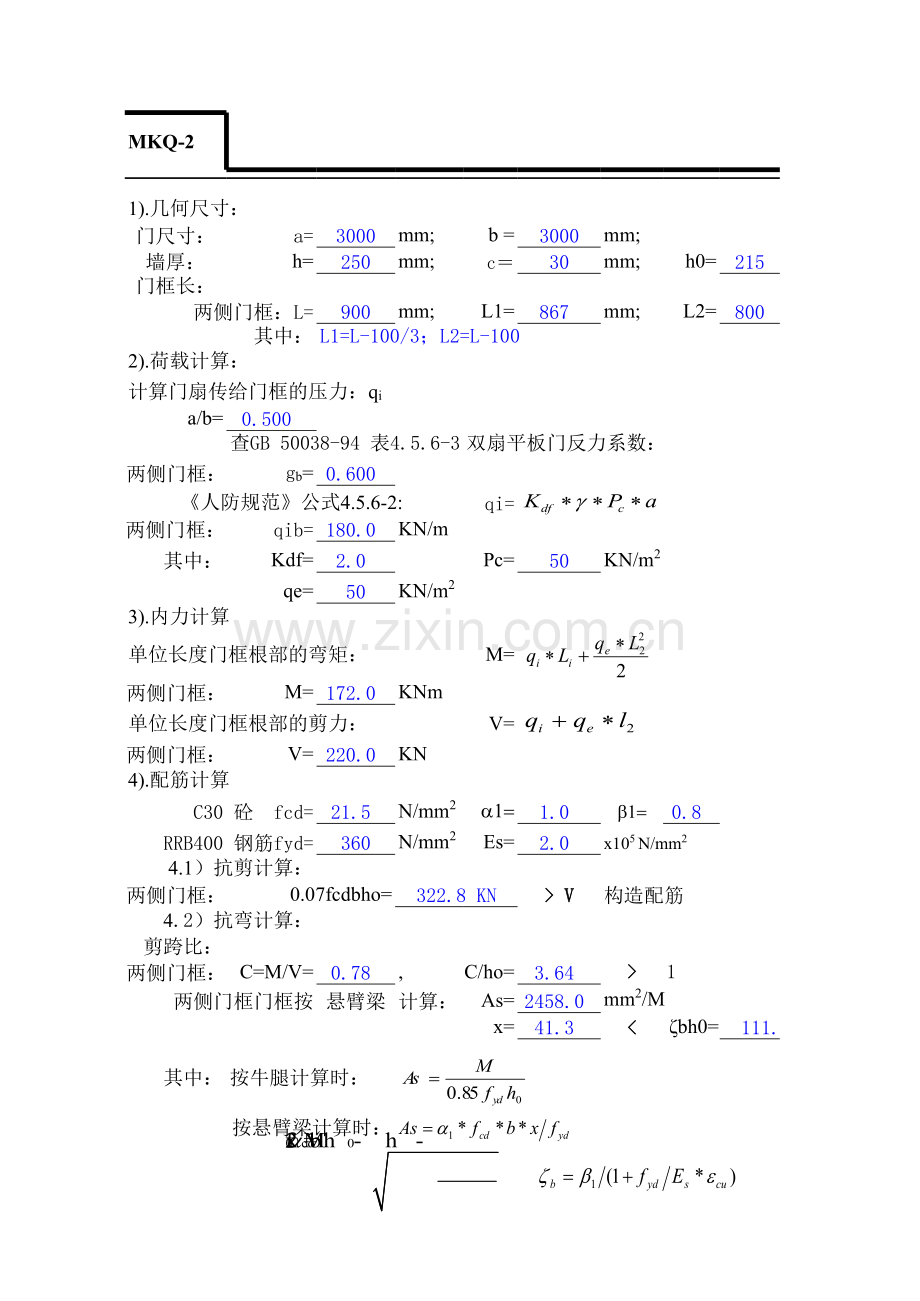

1、MKQ-21).几何尺寸:门尺寸:a=3000mm;b=3000mm;墙厚:h=250mm;c30mm;h0=215门框长:两侧门框:L=900mm;L1=867mm;L2=800其中:L1=L-100/3;L2=L-1002).荷载计算:计算门扇传给门框的压力:qia/b=0.500查GB 50038-94 表4.5.6-3 双扇平板门反力系数:两侧门框:gb=0.600人防规范公式4.5.6-2:qi=两侧门框:qib=180.0KN/m其中:Kdf=2.0Pc=50KN/m2qe=50KN/m23).内力计算单位长度门框根部的弯矩:M=两侧门框:M=172.0KNm单位长度门框根部的剪力
2、:V=两侧门框:V=220.0KN4).配筋计算C30 砼 fcd=21.5N/mm2a11.0b10.8RRB400 钢筋fyd=360N/mm2Es=2.0 x105 N/mm24.1)抗剪计算:两侧门框:0.07fcdbho=322.8 KN V V构造配筋4.2)抗弯计算:剪跨比:两侧门框:C=M/V=0.78,C/ho=3.64 1两侧门框门框按 悬臂梁 计算:As=2458.0mm2/Mx=41.3 V V构造配筋4.2)抗弯计算:剪跨比:两侧门框:C=M/V=0.45,C/ho=0.97 V V构造配筋4.2)抗弯计算:剪跨比:上下门框:C=M/V=0.76,C/ho=1.63 1上下门框门框按 悬臂梁 计算:As=1683.3mm2/Mx=28.3 V V构造配筋4.2)抗弯计算:剪跨比:两侧门框:C=M/V=0.29,C/ho=1.09 1两侧门框门框按 悬臂梁 计算:As=510.1mm2/M其中:按牛腿计算时:按悬臂梁计算时:2lqqei085.0hfMAsyd222LqLqeii2 001 cd2 Mx=h -h -f bydcdfxbfAs*1)*1(1cusydbEf
