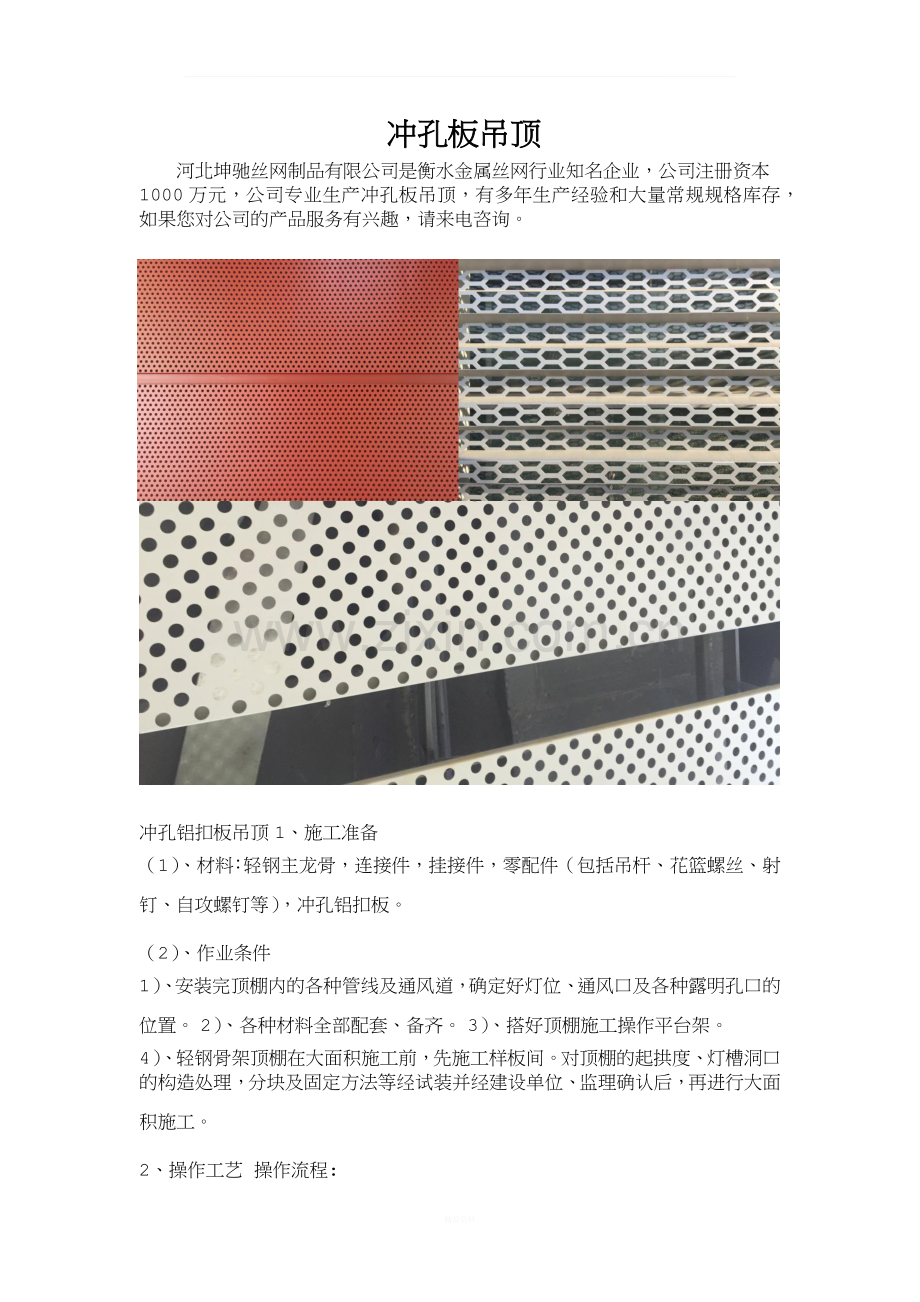

冲孔板吊顶.docx

_冲孔板吊顶河北坤驰丝网制品有限公司是衡水金属丝网行业知名企业，公司注册资本1000万元，公司专业生产冲孔板吊顶，有多年生产经验和大量常规规格库存，如果您对公司的产品服务有兴趣，请来电咨询。冲孔铝扣板吊顶1、施工准备（1）、材料：轻钢主龙骨，连接件，挂接件，零配件（包括吊杆、花篮螺丝、射钉、自攻螺钉等），冲孔铝扣板。（2）、作业条件1）、安装完顶棚内的各种管线及通风道，确定好灯位、通风口及各种露明孔口的位置。2）、各种材料全部配套、备齐。3）、搭好顶棚施工操作平台架。4）、轻钢骨架顶棚在大面积施工前，先施工样板间。对顶棚的起拱度、灯槽洞口的构造处理，分块及固定方法等经试装并经建设单位、监理确认后，再进行大面积施工。2、操作工艺操作流程:弹线安装主龙骨吊杆安装主龙骨安装次龙骨安装边铝条安装铝扣板安装灯具及通风口。（1）、弹线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，在顶板上弹在龙骨位置线，并将顶棚的标高水平线弹在墙面上。（2）、安装主龙骨吊杆：在弹好顶棚的标高水平线及主龙骨位置线后，确定吊杆下头的标高，按主龙骨位置及吊挂间距固定吊杆；吊杆采用8车丝螺杆，吊杆长度应根据各个部位的标高决定，吊杆的间距为9001200。（3）、安装主龙骨:1）、配装好吊杆螺母，在主龙骨上预先安好吊挂件。2）、主龙骨采用：龙牌轻钢龙骨，编号为CB3812；布置主龙骨的间距为1200mm。3）、安装主龙骨：将组装好的吊挂件的主龙骨，按分档线位置使吊挂件穿入相应的吊杆螺栓，拧好螺母。4）、相接主龙骨，装连接件，拉线调整标高和平直。5）、安装洞口附加主龙骨，设置及连接卡固。（4）、安装次龙骨:1）、按已弹好的次龙骨分档线，卡放次龙骨三角吊挂件。2）、次龙骨采用：K型次龙骨，编号为：KB3330；布置次龙骨的间距为600mm。3）、吊挂次龙骨：按设计规定的主龙骨间距，将次龙骨通过三角吊挂件，吊挂在主龙骨上。4）、当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时相接，调直固定。（5）、安装边铝条:1）、边铝条的规格为:25mm25mm。2）、安装吊顶的标高要求在墙四周用水泥钉固定边铝条。（6）、安装铝扣板1）、根据设计要求本工程吊顶采用600mm600mm冲孔铝扣板。2）、吊顶标高为：卫生间及走道吊顶标高暂定为2.40m。3）、吊顶铝扣板的平面布置详见附图。4）、安装铝扣板：安装天花铝扣板时，顺着翻边部位顺序轻压，将方板两边完全卡进次龙骨后，再推紧，严禁野蛮装卸；并将边铝条卡边调直卡固定边铝板。（7）、安装灯具及通风口1）、根据吊顶平面布置图，布置灯具及通风口。2）、安装铝扣板的同时，根根灯具及通风口的大小开出孔洞，安装灯具及通风口。（具体尺寸以现场提供灯具及风口为准）3、质量标准（1）、轻钢龙骨架和面板的材质、品种、式样、规格符合设计要求，大、中、小龙骨安装位置正确、平直、无弯曲、无变形、连接牢固，无松动。（2）、面板无脱层、翘曲、折裂、缺楞掉角等缺陷，安装必须牢固。（3）、面板表面平整、洁净、颜色一致、无污染、反锈等缺陷。（4）、执行建筑装饰工程施工及验收规范（JBJ73-91）。（允许偏差参见下表）允许偏差项目表项次项类项目允许偏差（mm）检验方法龙骨龙骨间距2尺量检查龙骨平直2尺量检查起拱高度10尺量检查龙骨四周水平5尺量检查铝扣板表面平整22m靠尺接缝平直3拉5m线接缝高低0.5直尺、塞尺顶棚四周水5拉5m线压条压条平直3拉5m线压条间距2尺量检查4、质量通病和防治方法（1）、吊顶不平：大龙骨安装时吊杆调平不认真，造成各吊杆点的标高不一致。施工中应拉通线检查，保证龙骨标高符合设计要求。（2）、轻钢龙骨架局部节点构造不合理：在留洞、灯具口、通风口等处，应按图册相应节点构造设置龙骨及连接件，使构造符合图册要求。（3）、轻钢龙骨架吊固不牢：顶棚内的管线，设备件上不得吊固轻钢骨架。吊顶骨架应吊固在主体结构上，并拧紧吊杆螺母以控制标高的固定。（4）、面板分块间隙缝不直：施工时注意板块规格，拉线找正，安装固定时保证平正对直。Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
