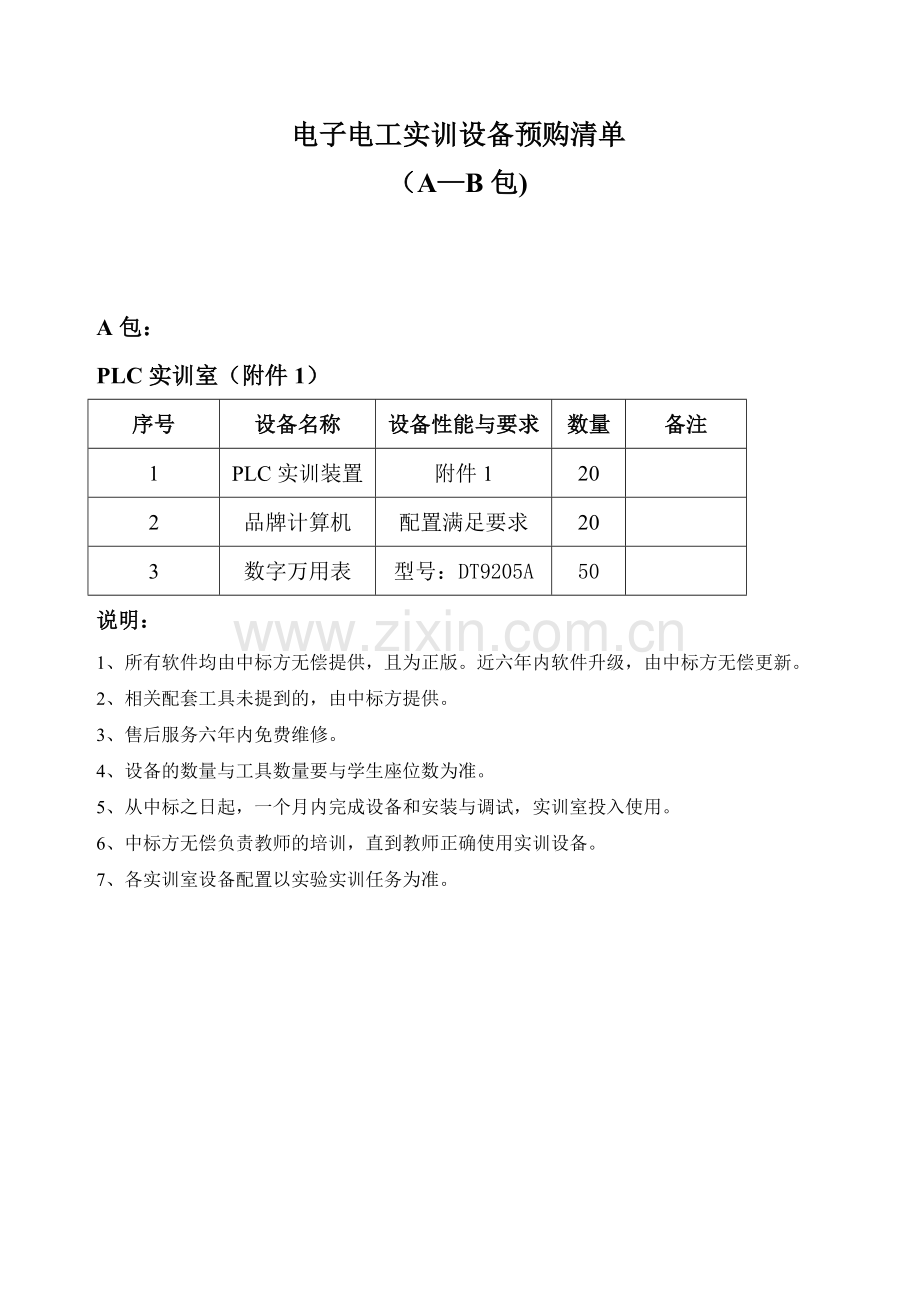

电子电工实训设备预购清单
（A—B包)

A包：
PLC实训室（附件1）
序号
设备名称
设备性能与要求
数量
备注
1
PLC实训装置
附件1
20

2
品牌计算机
配置满足要求
20

3
数字万用表
型号：DT9205A
50

说明：
1、 所有软件均由中标方无偿提供，且为正版。近六年内软件升级，由中标方无偿更新。
2、 相关配套工具未提到的，由中标方提供。
3、 售后服务六年内免费维修。
4、 设备的数量与工具数量要与学生座位数为准。
5、 从中标之日起，一个月内完成设备和安装与调试，实训室投入使用。
6、 中标方无偿负责教师的培训，直到教师正确使用实训设备。
7、 各实训室设备配置以实验实训任务为准。

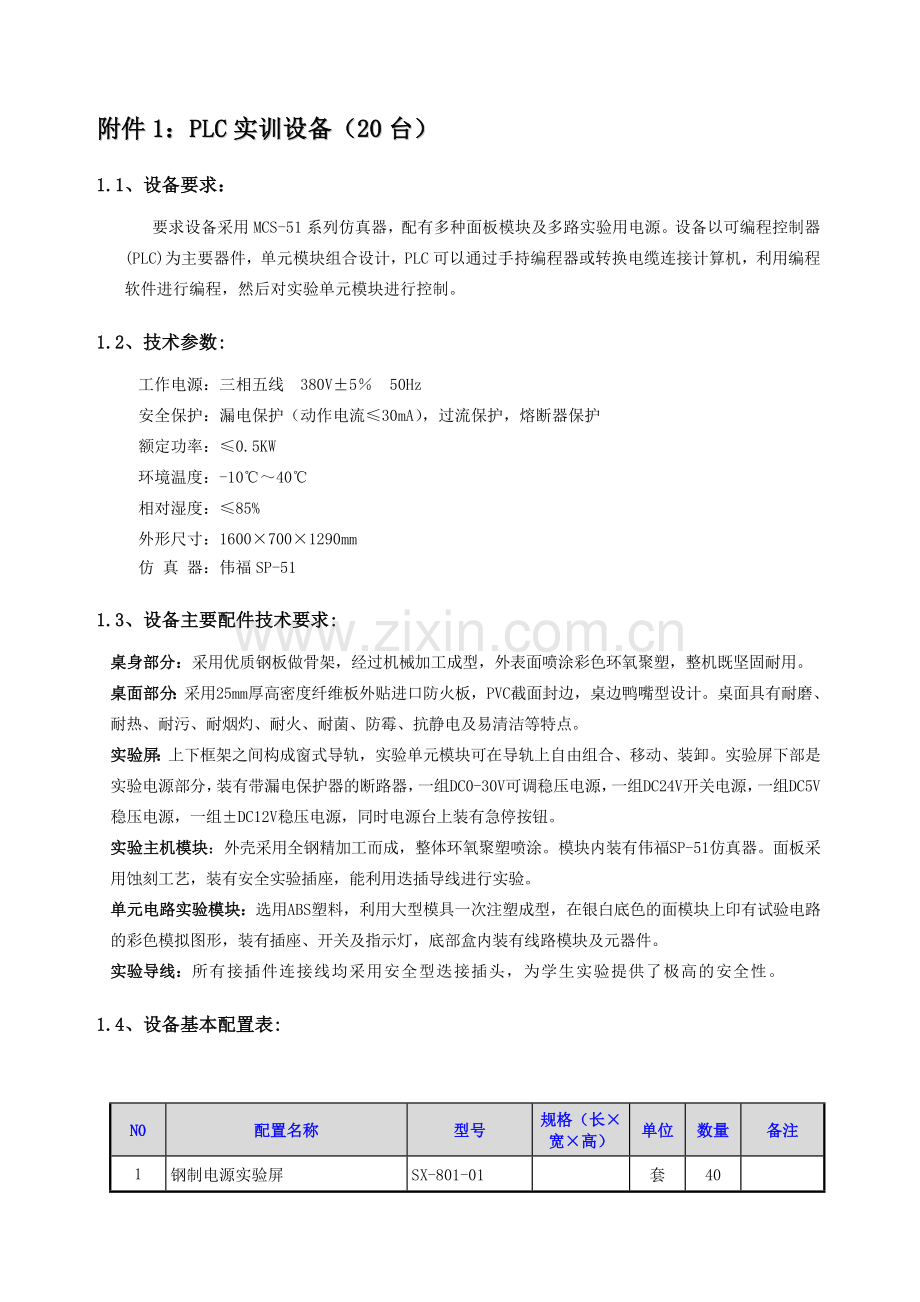

附件1：PLC实训设备（20台）
1.1、设备要求：
要求设备采用MCS-51系列仿真器，配有多种面板模块及多路实验用电源。设备以可编程控制器(PLC)为主要器件，单元模块组合设计，PLC可以通过手持编程器或转换电缆连接计算机，利用编程软件进行编程，然后对实验单元模块进行控制。
1.2、技术参数:
工作电源：三相五线 380V±5％ 50Hz
安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护
额定功率：≤0.5KW
环境温度：-10℃～40℃
相对湿度：≤85%
外形尺寸：1600×700×1290mm
仿 真 器：伟福SP-51
1.3、设备主要配件技术要求:
桌身部分：采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用。
桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
实验屏：上下框架之间构成窗式导轨，实验单元模块可在导轨上自由组合、移动、装卸。实验屏下部是实验电源部分，装有带漏电保护器的断路器，一组DC0-30V可调稳压电源，一组DC24V开关电源，一组DC5V稳压电源，一组±DC12V稳压电源，同时电源台上装有急停按钮。
实验主机模块：外壳采用全钢精加工而成，整体环氧聚塑喷涂。模块内装有伟福SP-51仿真器。面板采用蚀刻工艺，装有安全实验插座，能利用迭插导线进行实验。
单元电路实验模块：选用ABS塑料，利用大型模具一次注塑成型，在银白底色的面模块上印有试验电路的彩色模拟图形，装有插座、开关及指示灯，底部盒内装有线路模块及元器件。
实验导线：所有接插件连接线均采用安全型迭接插头，为学生实验提供了极高的安全性。
1.4、设备基本配置表:

N0
配置名称
型号
规格（长×宽×高）
单位
数量
备注
1
钢制电源实验屏
SX-801-01

套
40

2
钢制实训台
SX-801-02

张
40

3
单片实验主机模块
SP-51
SP-51
套
20

4
定时计数器单元模块
MCS-01
MCS-01
套
20

5
闪烁灯光控制单元模块
MCS-02
MCS-02
套
20

6
交通灯控制单元模块
MCS-03
MCS-03
套
20

7
发射灯控制单元模块
MCS-04
MCS-04
套
20

8
查询式按键单元模块
MCS-05
MCS-05
套
20

9
矩阵式按键单元模块
MCS-06
MCS-06
套
20

10
动态显示单元模块
MCS-07
MCS-07
套
20

11
抢答器单元模块
MCS-08
MCS-08
套
20

12
A/D转换单元模块
MCS-09
MCS-09
套
20

13
D/A转换单元模块
MCS-10
MCS-10
套
20

14
电子钟控制单元模块
MCS-11
MCS-11
套
20

15
实验连接线

套
20

16
单片机实训资料袋

套
20

17
PLC主机模块
FX2N-48MR
FX2N-48MR
套
20

18
电机控制单元模块
SX-801-1

套
20

19
天塔之光单元模块
SX-801-2

套
20

20
交通灯自控与手控单元模块
SX-801-3

套
20

21
水塔水位自动单元模块
SX-801-4

套
20

22
自控成型机单元模块
SX-801-5

套
20

23
自控轧钢机单元模块
SX-801-6

套
20

24
多种液体自动混合单元模块
SX-801-7

套
20

25
自动送料装车单元模块
SX-801-8

套
20

26
邮件分拣机单元模块
SX-801-9

套
20

27
机械手控制单元模块
SX-801-10

套
20

28
皮带运输机单元模块
SX-801-11

套
20

29
四层电梯单元模块
SX-801-12

套
20

30
五相步进电机模拟单元模块
SX-801-13

套
20

31
全自动洗衣机控制单元模块
SX-801-14

套
20

32
电镀槽生产线控制单元模块
SX-801-15

套
20

33
小车往返控制单元模块
SX-801-16

套
20

34
X62W铣床控制单元模块
SX-801-17

套
20

35
Z3050摇臂钻床控制单元模块
SX-801-18

套
20

36
开关按钮单元模块
SX-801-19

套
20

37
继电器单元模块
SX-801-20

套
20

38
实验连接线

套
20

39
PLC实训资料袋

套
20

40
塑钢学生凳

张
50

41
工程材料

套
1

42
配套易损器材

套
40

43
计算机

台
20

1.5、实训考核项目：

单片机部分
基本实验部分
1. 数据传送
2. 多字节加法
3. 双字节乘法
4. 数制转换(1)
5. 数制转换(2)
6. 数据排序
7. 统计关键字
8. 分支程序设计
9. 布尔操作及子程序设计
应用部分
1. 定时计数器的应用(定时器、计数器综合应用)
2. 闪烁灯光控制系统(I/O口应用)
3. 交通灯控制系统(I/O口应用)
4. 发射灯中断控制(中断应用)
5. 查询式按键系统(按键应用)
6. 矩阵式按键系统(按键应用)
7. 动态显示应用(显示、扩展口应用)
8. 抢答器系统(显示按键综合应用)
9. A/D转换系统(温度传感应用)
10. D/A转换系统(信号放大、处理应用)
11. 电子钟应用(综合应用)
PLC部分
电机控制
实验1：电动机直接启动
实验2：电动机正反转控制
实验3：电动机的Y-△启动
八段码显示、天塔之光
实验4：抢答器实验
实验5：优先级别判断
实验6：数值运算实验
实验7：闪烁灯光控制
实验8：发射型灯光控制
实验9：流水型灯光控制
交通灯自控和手控
实验10：红绿灯自动控制
实验11：红绿灯手动控制
实验12：红绿灯开闭时间可控实验
水塔水位自动控制
实验13：水池水位自动控制
实验14：水塔水位自动控制
实验15：带自诊断的水塔水位自动控制
自控成型机
实验16：成型机的半自动控制
实验17：成型机的全自动控制
实验18：成型机带计数的全自动控制
自控轧钢机
实验19：轧钢机的半自动控制
实验20：轧钢机的全自动控制
实验21：轧钢机带计数的连轧控制
多种液体自动混合
实验22：二种液体自动混合控制
实验23：三种液体自动混合控制
实验24：三种液体自动混合加热控制
自动送料装车系统
实验25：自动装车控制
实验26：自动送料装车控制
实验27：送料装车系统控制
邮件分捡机
实验28：单一邮件分捡控制
实验29：多邮件分捡控制
实验30：邮件分捡的全自动控制
实验31：四层电梯控制系统
实验32：机械手控制系统
实验33：皮带运输机控制系统
实验34：全自动洗衣机控制系统
实验35：电镀槽生产控制系统
实验36：小车往返控制系统
实验37：X62W万能铣床系统
实验38：Z3050摇臂钻床系统

B包：
制冷、制热综合实训室（附件2）
设备名称
设备性能与要求
数量
备注
制冷、制热实训装置
附件2
4套

附件2 制冷、制热实训设备（4套）
2.1、设备要求：
要求设备集分体式空调、风冷式化霜冰箱于一体，运用组合式敞开设计，并人为地添加了电路、管路常见故障，让学生全面、系统地了解和掌握空调、冰箱的电路原理、电气控制，制冷循环、制热循环、电路故障、管路故障的分析、排除和维护方法，使学生在学习理论的同时，通过动手掌握实操技能。
2.2、技术参数:
工作电源：单相三线 220V±5％ 50Hz
安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护
外形尺寸：1600×700×1550mm
额定功率：<1.5KW
制冷制热量：制冷530K、制热600K
制冷剂：空调F-22、冰箱F-12
环境温度：－10℃ ～40 ℃
相对湿度：<85%
2.3、产品结构:
桌身部分： 采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
实训屏部分：外罩采用进口8mm透明有机玻璃经模具精加工而成。内装有：一、分体式空调器部分：进口空调压缩机、蒸发器、冷凝器、四通换向阀、遥控电脑板、压力控制器、视液镜、截止阀、加液阀、电流表、电压表、低压表、高压表等空调部分所需的管路及电路配件。二、冰箱部分：冰箱压缩机、风冷式蒸发器、冷凝器、温度控制器、视液镜、截止阀、加液阀、电流表、电压表、低压表、高压表等电冰箱所需的管路及电路配件。同时该设备还可设置常见的管路与电路故障。
模拟部份：模拟板采用高级敷铜板印刷电路而成，外框采用ABS塑料模具注塑一次成型。模拟板上电子闪光灯的流向模拟空调或者冰箱在工作过程中的氟利昂的流向，便于学生掌握空调和冰箱的工作原理。
2.4、实训考核项目：
A、空调部分故障
1．压力控制器断路
2．遥控接收器+5V断路
3．室内风机断路
4．四通阀断路
5．四通阀线圈断路
6．冷凝风机断路
7．过热过载保护器断路
8．压缩机运转电容断路
B、冰箱部分故障
1．电源开路
2．过载保护器断路
3．启动器短路
4．灯泡灯丝断路
5．温控器断路
6．除霜定时器电机断路
7．温度保险丝断路
8．加热管开路
9．除霜计时器断路
2.5、主要配置如下表：
现代制冷与空调系统技能实训装置部件和器件组成
序号
名 称
主要部件、器件及规格
数 量
1
实训平台
提供长×宽×高为1500mm×800mm×800mm
铝型材实训平台
4台
2
空调系统模块
包含旋转式压缩机、室内热交换器、室外热交换器、四通换向阀、节流装置、视液镜、空调阀等器件
4套
3
冰箱系统模块
包含活塞式压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等器件
4套
4
电源及仪表模块
提供AC220V电源，交流电压表0～250V、交流电流表0～5A
4套
5
冰箱电子温控电气控制模块
提供东芝GR-204E电子温度控制模块，可控制直冷式双门电冰箱
4套
6
冰箱智能温控电气控制模块
单片机控制、液晶显示、双温控；具有速冻功能、智能控温
4套
7
空调电气控制模块
提供空调通用控制模块，具有制冷、制热、通风、除湿控制功能
4套
8
专用制冷工具
焊具、胀管扩口器、双表修理阀、真空泵、制冷剂、加液管、割管刀、弯管器等
4套
