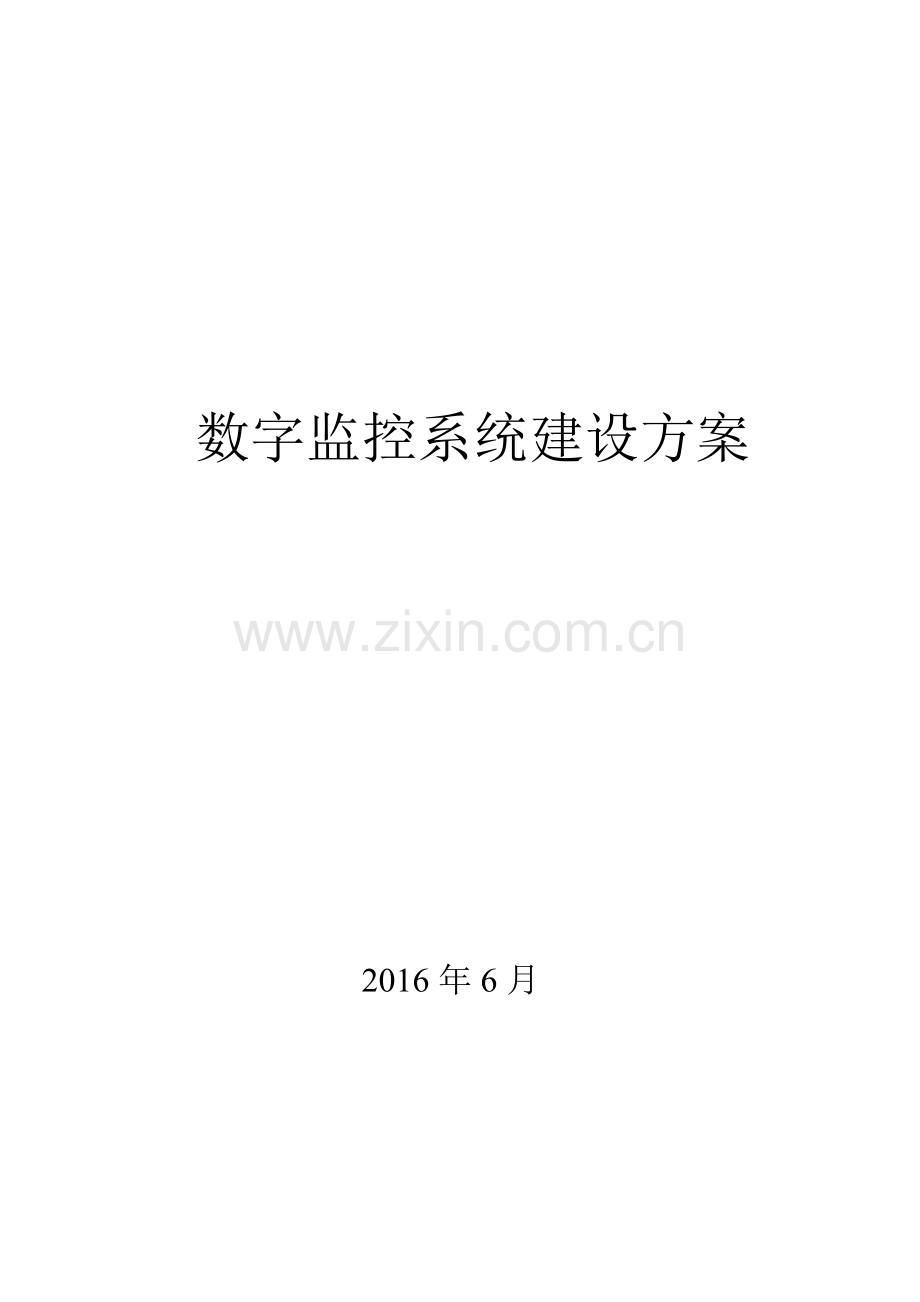

数字监控系统建设方案.doc

数字监控系统建设方案 2016年6月 目录1项目综述31.1视频监控需求分析31.2建设要求32视频监控系统整体设计方案42.1方案优势42.2设计目标42.3设计原则42.4设计依据62.5系统结构及组成72.6系统主要功能92.7系统业务优势103监控点位设计113.1监控系统前端点组成113.2建设目标123.3监控点的选址、分类、安装123.4供配电133.5监控点防雷和接地134基础网络系统建设144.1建设目标144.2设计原则144.3网络架构设计错误！未定义书签。4.4IP地址规划155存储系统155.1系统设计155.2总体设计方案错误！未定义书签。6主要设备选型及技术参数168.1前端设备介绍168.2中心设备181 项目综述安全防范项目是全场及办公楼宇安全管理的一个重要组成部分，也是体现安全保卫功能先进性的重要环节。为了充分体现现代教育的时代特色，我们采用了国际上最新的基于IP网络的数字安防产品，本着功能齐全、应用新颖、投资合理的宗旨设计本方案。在设计中充分体现出可持续发展的理念，利用数字网络技术及图像显示技术，能更好的提供多种综合功能服务。1.1 视频监控需求分析实时视频监控功能：按实际地理位置、前端摄像机的分布进行区域划分，办公楼主楼设立总控制中心。前端采用红外网络摄像机、红外网络高速球、红外网络高清球直接将前端的图像信号通过编码采集为数字信号，通过网络进行远程管理，支持重要部位实时图像集中显示和切换，支持录像资料远程检索和回放。自动报警监测功能：系统通过对报警防区、报警探测器进行设置，自动对报警条件进行判断，对于出现的各种异常情况，产生报警信号。自动记录报警信息，对探测数据进行集中管理和存储，提供检索功能。系统采用全天24小时不间断录像，录像资料保存在总控制中心。网络球机和网络枪式摄像机要求720P格式录像，录像保存时间为20天。 1.2 建设要求整个监控系统运行在局域网上，授权用户（领导级别）可以从网内对整个监控网络进行查看、控制。由于本系统是基于内部光纤网建设的，任何线路的使用都必须保证网络的带宽和网络的畅通；要达到实时监控目的，高清网络球机每一个监控点网络带宽不能少于6Mbps,网络球机和网络摄像机网络带宽不能少于2M为，每台网络球机和网络摄像机提供固定的IP地址；监控中心与前端机房通信线路至少提供足够的网络带宽。2 视频监控系统整体设计方案2.1 方案优势1、 全IP化，衰减低，可扩展性强；全部采用网络摄像机，减少数模转换及传输的衰减。减少干扰信号发生的可能性，全IP的构架方式，后期的扩展容易、简单。2、 高清与标清摄像机相结合；充分根据场景选择适经济、实用的设备，高清设备分辨率最高达到130W像素，标清设备分辨率达到D1。所有的摄像机全部采用全高清摄像机，可做到720P25fps或2048*153615fps，无光源或照度不足区域，采用带红外的摄像机。3、 集中存储，RAID 5级别，存储安全性高；全部采用支持RAID 5冗余功能的NVR集中存储，支持全局热备盘。存储数据安全性高，可扩展性极强。设计目标建立一套完善的安全防范体系,保证整个厂区及办公楼区职工的生命财产安全；建立完善的安全预警系统，防范于未然，减少事故发生；公共区域管理，便于不同功能区域采取不同的监控和防范及管理；建立完善的安防历史事件档案，使事件具备可追溯性；通过手机或者PC终端实现远程浏览整个区域的视频监控状态。2.2 设计原则安防监控系统的建设以“先进、可靠、开放、安全、可扩展、易操作、易维护、经济”为指导思想。在设计中遵循下列原则：先进性该系统充分考虑信息化社会迅猛发展的趋势，采用IP监控技术作为整体监控的设计方法和技术路线体现当代电子技术发展水平，设备方面：选用先进、实用的技术和功能完善的安防产品，确保系统各种功能齐全，在近几年中继续处于领先地位，并随着科技的发展不断改进完善。成熟可靠性由于该系统主要用于安全防范领域，所以须确保系统本身具有很高的工作安全可靠性。系统所用设备应选用技术成熟、可靠性高的知名品牌安防产品，通过有效地联接，确保耐久使用，使系统具有较高的性能价格比，且系统自身应具有应急备份功能。兼容扩展性本系统具有开放性的标准体系，基于开放式的TCP/IP网络平台进行设计，支持多种当今流行的网络协议。为了保证各系统设备之间能够互联、互通、互控，设计建设时充分考虑系统的核心设备的统一性，便于以后的系统扩容。对于各级联网和关键环节所用的设备，采用统一接口标准和技术标准，包括图像编解码、网络传输、存储和各种信令格式都遵循国际上现有的成熟标准，构建统一架构而不是异构的系统，保证系统之间能够实现互连互通和便于未来的集成应用。系统可以根据用户发展的需要，在一定程度上满足安防监控系统的扩展需要。设备应采用模块化配置，便于集中管理与分散控制，总体结构保证系统的兼容性和可扩展性。经济实用性在首先确保系统先进性、可靠性的基础上，最大限度地满足厂区建设发展的需求，在需求方案确定的监控范围基础上，尽可能多的达到对厂区及办公楼全方位、全天候监控的效果。可操作性应考虑为使用操作人员设计一个方便的操作环境，这主要是指画面之间的切换可设置为手动和自动。系统应设计必要的自动统计、记录和查询、提示功能，以帮助操作人员了解系统运行和操作的情况。当突发性事件产生时系统应能及时作出响应的连锁反映，系统根据防范预案设计的多种的指令，使系统对紧急时间的应变和处理能力大大加强。可维护性系统硬件、软件和服务上应具有系统正常运行的技术保障和系统突发故障的应急保障措施、紧急处理措施，从硬件、软件、人力上保证系统的全天候运行。同时，系统所需设备应尽量选择技术定性、业界通用的型号和品牌，保障系统更新维护的低成本和可行性2.3 设计依据安全防范系统属于整个弱电系统的一部分，其设计应遵循国家和有关部门指定的设计规范，这时候系统设计的技术依据，主要有以下几个方面的规范：1. JGJ/T16-92 民用建筑电气设计规范2. GB-50057-94，2000年版 建筑物防雷设计规范3. GB50174-93 电子计算机房设计规范4. GB50254-50259-96 电气装置安装工程施工及验收规范5. GB8898-97 电网电源供电的家用和类似一般用途的电子及有关设备的安全要求6. GB4943-95 信息技术设备包括电气设备的安全7. GB50303-2002 建筑电气工程施工质量验收规范8. GBT-T-50311-2000 建筑与建筑群综合布线工程系统设计规范9. GBT-T-50312-2000 建筑与建筑群综合布线系统工程验收规范10. ISO/IEC11801-95 信息技术互联国际标准11. ISO/IEC11801；1995 客户建筑物电缆通用敷设要求12. ISO/IEC11801 客户建筑通用布线系统信息技术国际标准13. EN50173 通用布线系统信息技术欧洲标准14. EIA/TIA568A 商务楼通信建筑布线标准15. EN55022/ClassB （电磁兼容）标准16. ELA/TIATSB67 无屏蔽双绞布线系统现场测试传输性能规定17. TIA/EIATSB67 非屏蔽双绞线布线测试标准18. ISO/IEC11801 国际综合布线六类信道标准19. IEEE802.3 CSMA/CD接口方法20. GB 2887 电子计算机场地通用规范21. GB 2894 安全标志及其使用导则22. GB 50348 安全防范工程技术规范(附条文说明)23. GB 50394入侵报警系统工程设计规范(附条文说明)24. GB 50395 视频安防监控系统工程设计规范(附条文说明) 25. GB 50396 出入口控制系统工程设计规范(附条文说明)26. GA/T 75 安全防范工程程序与要求27. GA 308 安全防范系统验收规则28. GA/T 644 电子巡查系统技术要求2.4 系统结构及组成系统整体结构拓扑图如所示： 图表 1系统整体结构拓扑图本方案是基于IP网络的视频监控系统，前端监控点视频信号通过IP摄像机直接与网络交换机连接，通过网络与监控中心服务器联接，服务器通过网络为各个授权用户提供图像信息，实现真正意义上的数字化视频传输系统。为了使监控系统更加稳定和方便管理。我们将多个监控子系统合成一套监控系统，由统一的服务器来管理。 监控中心保卫处可以对所有图像进行实时浏览、云镜控制、录像查询和回放、录像资料下载。各个分控中心只有实时监控本区域图像的权限。在网络上的任何一台计算机只需经管理员授权登陆服务器完成对网络中各监控点的控制及浏览（分控中心或客户端），与传统监控相比具有明显的优势，不需重新布线，且前端监控点扩展方便，只要有网络的地方均可设置监控点。系统主要由两大部分组成：前端监控点、监控中心。2.4.1 前端监控点本系统包括监控点共20个。19个红外高清网络枪机和一个高清网络吸顶摄像头。本次设计所有网络高清高速球和网络枪机都采用红外设备，夜间不需要单独补光。室外球机采用壁装方式安装和室内球机采用支架式安装，室外安装二合一网络防雷器进行防雷。 2.4.2 监控中心控制中心是整个安防监控系统的“心脏”和“大脑”，是实现整个系统功能的指挥中心，主要包括：监控主机、管理服务器、控制软件、视频解码服务器、电视墙及IP存储等设备。总控制室设立电视屏幕墙，电视屏幕墙采用3*4 32寸高清液晶屏。视频解码器解出模拟视频信号，连接到3*4的液晶屏,通过计算机软件集成界面控制现场监控点，可以实现全面的监控功能，可以将前端的任一路视频信号调到相应的监视器上进行显示监控。根据要求,所有监控点采用7*24小时不间断录相，录相保存在总控制中心、录相保存周期为25天。监控中心安装1管理服务器，对所有网络中监控工作站的用户实现授权管理，所有用户可通过局域网上任一台计算机登录到服务器系统，根据不同权限对图像进行监视、查询、录像回放等。2.5 系统主要功能 系统使用视频监控、计算机通信、网络传输、数字化等高新技术，通过实时监控、记录查询、网络传输、分级控制、授权访问、资源共享等业务功能，实现对各路口、主要道路、重要目标、重点单位、要害部位、主要进出口区域等目标的治安监控。能根据相关部门需求，将监控图像实时传输到监控总中心及其他相关部门分控点，通过报警与图像资源的整合、共享，实时、直观地了解和掌握监控区域的治安动态，适时调度、指挥、处置，达到精确打击、预防和控制违法犯罪、维护良好的治安环境的目的，有效提高厂区内治安管理能力。对系统的主要功能描述如下：设置可以实现：（1） 总监控中心有权限用户可以浏览所辖区域内的视频监控系统中任一监控点的实时图像和历史图像。（2） 任一级部门管理者经上级授权可以浏览其他同级监控区域内的视频监控系统中任一监控点的实时图像和历史图像。 （3） 有设备控制权限的用户可以对实时图像监控点的镜头进行控制。2.5.1 信息存储和备份功能总监控中心对全系统报警、视音频、系统日志等信息予以集中存储。系统按照规定的格式，存储报警信息及与报警关联的视音频信息。存储和备份的报警等历史数据信息，在系统中依据授权访问。各级系统对接收到的报警信息和视音频信息等按照信息的含义和归属进行分类，重要事件的图像可以作永久存储，并且提供在线备份和离线存档多种保存方式。存储的历史视频数据支持防篡改处理，采用数字水印技术，满足取证举证需求。2.5.2 信息控制功能系统依据授权将网络用户发出的控制命令传送到前端监控设备，实现监控中心及授权用户对前端任意一路监控图像的调用和控制。支持以下控制方式：（1）通过手动实现和编程实现切换，将图像信号在指定的监视器上进行固定或时序显示，同时可以进行图像混合、画面分割、字幕叠加等处理；（2）对所传输的图像信息具有切换、记录、回放、加工和复制等功能；2.5.3 快速布控操作员可以在临时事件(如领导人来访)发生前或案情发生时，快速部署事件或案情现场的摄像头，及时得到事件或案情现场的视频信息。能方便保安人员及时追踪案发现场及周边情况，提高破案和抓捕效率2.6 系统业务优势2.6.1 网络化结构-“一线多能” 网络化的好处是视频、音频、数据可以在一条网络线缆内同时传输，解决了传统布线一种电缆仅仅能够传输一种信号的问题。 前端摄像机直接接入网络视频服务器。模拟视频信号转换为标准的IP包，通过TCP/IP网络传输数字视频，不再需要经过传统的布线，如光纤、同轴电缆等等。这个结构可以利用系统已经具备的LAN布线系统极其方便的传输视频信号。打破了传统布线的点对点方式，有效地节省用户的前期投资以及后期的线路维护工作投资。即使是需要新敷设线路，其链路所需要的线缆量以及线缆敷设、维护的工作量也较模拟系统小得多。2.6.2 嵌入式操作系统-免维护网络视频服务器使用嵌入式操作系统，系统的稳定性能、安全性能极高。通过网络，用户可以方便的进行远程的管理以及固件的更新。2.6.3 分布式结构-系统更加安全由于每一个设备均以分散的方式安装于远端的摄像机端，即使单个设备发生了故障也仅仅是影响到这个设备，而不至于影响整个系统。传统的DVR系统实际上还是一个集中控制系统。所有的摄像机信号必须连接到DVR主机。一旦DVR主机失效，整个系统就会崩溃。所以我们说分布式网络化数字视频系统的这些特点是传统的DVR（数字录像机系统）所无法达到的。2.6.4 分布式存储-系统更加灵活系统的录像服务器实质是连接到网络上的一台计算机，其安装位置可以是任意位置(监控室或网络机房)。用户可以根据需要任意增加录像服务器的数量，从而可以无限地增加系统的存储能力。也可根据实际情况在任意节点进行随机录像，实时保存突发事件相关资料。2.6.5 分布式观看-更加方便使用客户端可以分散在LAN的任何地点，数量没有限制。假如不对客户端的权限进行限制的话，那么每一个客户端都可以观看所有网络上的图像。这一点是DVR系统目前的技术所不能够达到的。目前的DVR系统同时可登陆的用户数量不会超过5个，在多于这个数量级时，系统的速度会明显下降，表现的现象为：图像刷新速度下降、丢帧。3 监控点位设计3.1 监控系统前端点组成前端监控点由以下部分组成：a) IP摄像机、镜头、IP球机等b) 供配电c) 防雷接地装置d) 设备箱e) 构件及线缆f) 配套的土建工程3.2 建设目标监控点监控图像接入信息专网，烟厂总控中心进行24小时实时监控，由中心机房进行24小时实时监控和集中存储，全面掌控烟厂区域治安动态，并保证在突发事件发生时，各保安部门能够调用现场实时图像信息进行指挥和调度。建设时具体方案如下：1) 数字图像传输方式：治安监控采用全数字化网络高清球机、网络摄像机和网络高速球机。数字视频信号先进接入交换机再以光纤网络方式传输，或者通过EPON网络方式传输。2) 实现24小时25天高清晰度录像： 主机房监控中心设存储，数据集中存储到监控中心。时间保留25天；要求网络高清球最高可实现720P格式高清存储，网络球机和网络摄像机最高可实现D1格式高清存储，3.3.13.23.3 监控点的选址、分类、安装摄像机的选型、选址与安装除应符合GB 50348、GB 50395的相关要求，同时还应符合以下要求：1) 公共区域（外围、内部通道、路口）不应出现监控盲区，在面积较大的公共区域宜 安装具有转动和变焦放大功能的摄像机或多台摄像机，通过监视屏应能辨别监视范围内的 人员活动情况；2) 安装于主要通道（含前厅大堂、楼梯口）的摄像机，其监控范围应覆盖主要通道的道口，监控图像应能清晰显示进出道口人员的体貌特征；3) 机动车出入口、停车场（库）出入口及其他与外界相通的出入口应选用低照度带强光抑制 功能的彩色固定摄像机和自动光圈镜头，应能清楚的辨别出入人员的面部特征及机动车牌号；4) 电梯厅安装的摄像机，其监控范围应能覆盖整个电梯厅，不应有盲区，监控图像应能清晰 显示电梯厅内人员的活动情况和体貌特征；当楼梯口与电梯厅处在同一区域且通过同一个 进出口时，可通过电梯厅安装的摄像机实施统一监控；电梯轿厢内的摄像机，应安装在电 梯厢门的左上方或右上方，其监控图像应叠加楼层显示，视频信号应该采取防干扰措施；5) 在满足监视目标现场范围的情况下，摄像机安装高度要求：室内离地不宜低于 2.5 m，室外 离地不宜低于 3.5 m；摄像机安装角度宜减小监控图像俯视程度；室外摄像机如采用立杆安 装，立杆的强度和稳定度应满足摄像机的使用及安装场所设备所需的防护等级的要求；6) 摄像机的安装宜避免或减少逆光对监控图像的影响；摄像机的最低照度应与环境相协调， 彩色摄像机的最低照度指标宜大于监控目标区域的最低照度的 10 倍，黑白摄像机的最低照 度指标宜大于监控目标区域的最低照度的 100 倍。在环境照度较低区域宜采用低照度摄像 机或采用补光措施，增设辅助照明后，监控目标区域的最低照度宜高于5lx，但最低不低于3lx；如环境不宜采用补光措施时，可选用红外摄像机；环境照度变化大的区域宜采用宽动态摄像机。3.1.1 监控点安装部位监控点即重点部位、要害部位，在本系统中主要是室外平时人员活动频繁的区域，主要集中在各个小广场，活动中心等；另外道路，各进出口位置，周边也是事件多发地段。3.4 供配电本次建设的监控点建议采用统一供电的方式，供电应稳定可靠，供电电压达到：交流AC 220V；频率范围：46HZ-60HZ；电压范围：AC170V到280V；功率要求不小于1KW；全天候24小时确保前端设备的供电；要求采用室外供电电缆敷设；走地下标准强电管道；整个供电应当满足稳定可靠、扩展方便、可维护管理等特点。3.5 监控点防雷和接地前端设备安装于室外，易遭到雷电打击；前端设备的电源一般在现场就近取用，易受雷电波影响产生高压和浪涌电流；如果没有必要的防雷、避雷措施，前端设备的运行将得不到保障，有可能导致一体化摄像机短期内大量损坏，使系统濒于崩溃。为了前端设备能可靠、长久地运行，摄像机杆和室外设备箱须接地。本系统前端监控立杆和室外设备箱统一防雷接地，并应配置电源、信号和视频三合一防雷模块和网络防雷器。4 基础网络系统建设2.3.4.4.1 建设目标为满足谱锦购物广场监控系统中先进、可靠、开放、安全、可扩展、易操作、易维护、经济的要求，按照如下特性进行方案设计：1） 实现监控中心机房、各管理办公室、领导办公司等节点之间的网络互联，依托已有光缆资源建设高可靠性、高带宽的承载网络；2） 监控网点通过百兆接入交换机接入烟厂光纤主干网络；3） 公共区域和外围采用EPON网络接入烟厂网络；4） 提高网络的高可靠性和安全性及抗病毒攻击能力；5） 简化网络结构，提高网络扩容能力，降低运维成本；6） 保护已有投资，节省光纤资源和端口；7） 能够通过Telnet、Web或网管软件进行网络管理。4.2 设计原则“上汽客车监控系统”将依托光纤基础资源，承担内所有网点的图像传输功能。根据“上汽客车监控系统”对通信网络的要求，传输网络系统设计原则如下：u 先进性原则从较高的起点对网络建设进行规划，充分采用先进成熟的网络技术，满足“上汽客车监控系统”各种业务实时数据、非实时数据传输需要。在方案中采用新技术、新功能，充分发挥光纤传输网络资源为“上汽客车监控系统”提供全面和先进的解决方案。u 可靠性原则网络设计过程中从网络技术、电路保护、设备等多方面考虑“上汽客车监控系统”的可靠性，保证数据传输的安全可靠。同时提供的7*24的服务保障，从技术和服务两方面保证“上汽客车监控系统”的可用性达到要求。u 经济性原则通过技术经济和性能价格比较，选择优化的网络结构和网络技术，尽可能利用和保护现有设备和投资，做到从实际出发，制定经济、合理的方案，以最小的网络建设和网络维护成本建设一个高可用、高安全的“上汽客车监控系统”。u 可扩充性原则考虑到“上汽客车监控系统”各种应用业务的飞速发展，网络承载的信息流量不断增加。“上汽客车监控系统”的设计中充分考虑未来带宽扩容的需要，从网络和设备的配置上都保留一定的扩充余地，便于融入随着新技术发展带来的新功能，满足不断发展的业务需要。4.3 IP地址规划上汽客车监控系统，运行于内部局域网。IP地址由网管统一分配。5 存储系统5.1 系统设计普锦购物广场监控存储系统旨在建设一个可行的、先进的、成熟的、高可靠、高可用、易维护、高安全、高开放、高性能、灵活可扩展、易管理的存储平台，保证各监控应用系统高质量地提供连续稳定不间断的服务。上汽客车监控系统存储系统项目的建设中，作为核心基础设施的存储系统，应当达到以下主要目标：(1) 要求在连续写环境下实现随机读的快速处理；(2) 存储系统要求可靠性高,稳定性强,支持7*24小时不间断工作；(3) 采用高性能高可靠性成熟的存储架构，同时满足视频数据存储空间需求(4) 系统方案设计适用于多台主机和存储系统连接,并且确保无单点故障;(5) 系统可管理性强,管理方式简单,易操作,系统具有自动恢复功能,在断电后能够迅速重新启动;(6) 实现监控中心核心业务的连续可用性和数据保护以及设备级的快速灾难恢复；(7) 数据实现统一管理，针对重要的视频数据可进行快速备份恢复及数据归档和迁移管理(8) 支持在海量视频数据中的在线快速读取所需视频录像;(9) 寻求性价比最佳的存储产品，降低总实施成本； 4.3.13.25.1.1 点位配置按实际情况6 主要设备选型及技术参数6.1 前端设备介绍6.1.1.1 产品规格采用TI达芬奇系列高性能DSP 采用标准H.264视频压缩技术，压缩比高，码流控制准确、稳定 采用Sony专业CCD图像传感器，高色彩还原度 支持红外夜视功能，红外距离1020m 支持多（双、四）码流，ACF（活动帧率控制） 支持RS485控制以及透明串口功能 支持报警I/O信号，各类事件可联动报警 支持Micro Sd卡存储 支持PoE（-P型号）/12VDC供电 防暴外型 备注：红外距离5-10/10-20/20-30米红外防水网络摄像机型号：SK-IPC91202N-IR5应用场景：周界、固定监控区域等6.1.1.2 产品特点 采用TI达芬奇系列高性能DSP 采用标准H.264 main profile 5.0视频压缩技术，压缩比高，码流控制准确、稳定 采用高性能3M(2048*1536) CMOS图像传感器，图像清晰度高 支持1路复合视频输出 支持双码流，ACF（活动帧率控制） 支持I/O报警、RS485控制功能 支持丰富的网络协议 支持micro SD卡存储 支持ICR滤光片切换功能，实现昼夜监控 支持AC24V/DC12V供电,支持POE 红外照射距离：100米 6.1.1.3 产品参数型号 SK-IPC91202N-IR5主处理器 TI 达芬奇系列高性能DSP 图像传感器 1/2.8 英寸CMOS 像素数 2048 （H）*1536（V）、1920（H）*1080（V） 日夜功能 支持IR-CUT机械切换 自动光圈 DC 驱动 镜头接口 CS ，8-16mm/F1.6 照度 0.1Lux/F1.2 （彩色模式）,0.01Lux（黑白模式）,0Lux(红外灯开启) 信噪比 50dB 以上 增益控制 手动/自动 白平衡 手动/自动 电子快门 手动/自动（区间可调，1/501/10000） 视频压缩标准 H.264/MPEG4/JPEG 视频分辨率 主码流（2048*1536）、（1920*1080），辅码流（D1） 视频帧率 50HZ: 主码流(2048*153615fps)、辅码流(D115fps) 主码流(1920*108025fps)、辅码流(D125fps)60HZ:主码流(2048*153615fps)、辅码流(D115fps) 主码流(1920*108030fps)、辅码流(D130fps) 视频码率 160k8Mbps 码率可调，也可自定义 视频接口 1 路BNC模拟视频输出 音频压缩标准 G.711a/G.711u/PCM 音频码率 64kbps/128kbps 音频输入 1 路， 3.5mm JACK MIC IN 音频输出 1 路， 3.5mm JACK SPEAK OUT 报警接口 1 路输入，1路输出（开关量） 有线网络 1 路10/100M以太网，RJ45接口 网络协议 标准HTTP,TCP/IP,ICMP.RTSP,RTP,UDP,RTCP,SMTP,FTP,DHCP,DNS,DDNS,PPPOE 心跳机制 支持 本地存储 支持本地SD卡热插拔 RS485 接口 1 路，支持透明通道连接，支持多种云台协议 PoE 供电 标配POE 供电 支持AC24V/DC12V供电，（2030米支持POE供电） 功耗 15W 工作环境 工作温度-10+60，工作湿度10%90% 外形尺寸 288.3mm118.3mm101mm 整机重量 2.5kg 安装方式 支持多种安装方式 6.2 中心设备6.2.1 网络存储服务器6.2.1.1 产品功能16路2U网络硬盘录像机DH-NVR5832 产品特点：支持1080P高清预览；可接驳第三方（SAMSUNG、Panasonic、SONY、Bosch、Arecont、AXIS、Honeywell、LG、Vivotek、SANYO、景阳等）网络摄像机；支持32路高清IPC的接入HDMI视频输出分辨率最高达19201080；VGA视频输出分辨率最高达19201080；支持VGA、HDMI同步输出；所有数字通道支持实时编码；采用Dahua云台控制协议时，可以通过鼠标实现三维智能定位功能；支持预览图像与回放图像的电子放大；支持按事件查询、回放、备份录像文件，支持图片本地回放与查询；支持录像回放时智能搜索功能；支持数字水印；支持一键开启录像功能；支持最大16路720P录像同步回放；支持录像定向存储；支持8个SATAII接口；支持独立的eSATA备份，支持大华磁盘柜扩容4个硬盘位；支持NTP（网络校时）、SADP（IP自动搜索）、Email(邮件服务)、UPNP（通用即插即用）；支持最新的ONVIF2.0协议 支持50多家IPC的接入产品参数：型号DH-NVR5800-E系统主处理器工业级嵌入式微控制器操作系统嵌入式LINUX操作系统回放图像质量D1、720P、1080P图像移动侦测每画面可设置396(2218)个检测区域；可设置多级灵敏度，1-6档可调区域遮挡设置每路支持4个区域遮挡块音频参数编码标准G.711A语音对讲双向语音对讲功能录像管理录像方式手动录像、动态检测录像、定时录像、报警录像录像保存本机硬盘、网络、eSATA录像速度25 fps录像回放支持16路720P或8路1080P同步回放备份方式支持硬盘、刻录机、U盘、eSATA存储和备份视频接入码流主码流80Mbps接入路数8路设备：8路高清（720P/1080P）16路设备：16路高清（720P/1080P）32路设备：32路高清（720P/1080P）视频输出1路VGA输出、1路HDMI输出、1路BNC音频音频输入32路IPC复合音频输入音频输出1路线性音频输出，与语音对讲复用报警报警输入8/16/16路报警输入、低电平有效，绿色接线柱接口报警输出6路告警输出，继电器触点 (1A24VDC), NO、NC可编程、绿色接线柱接口其他网络2个 RJ45接口, 10/100/1000Mbps自适应通信标准RS-485接口，支持半双工，绿色接线柱接口;标准RS-232，DB9接口USB4个USB 2.0接口硬盘内部支持8个SATAII硬盘eSATA支持独立的eSATA接口电源220V10% 50Hz2% / 11010% 60Hz2%功耗45W(不含硬盘)工作温度055工作湿度10%90%尺寸440mm * 460mm * 89 mm(2U高度)重量6.5-7.5kg(不含硬盘)安装方式台式安装，机架安装控标点：硬件：支持2x1000Mbps网卡，支持内外网分离。支持VGA、HDMI、BNC同步输出。支持独立语音对讲。支持8个硬盘存储。独立的eSATA接口，支持磁盘柜外扩4块硬盘存储。支持4路USB口支持6路报警输出支持80M主码流接入支持32路画面预览软件：支持32路高清输入支持主码流80Mbps接入。全新的GRID回放界面，操作更方便，更人性化。支持日志联动录像回放，轻松回放每条日志所对应的录像。支持录像定向存储。支持图片录像的本地存储、查询与回放。支持3G手机监控。支持网络即插即用（UPNP）。支持零通道编码支持标签功能支持电子云台功能，实现对球机电子变焦功能支持最新的ONVIF2.0协议 其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
