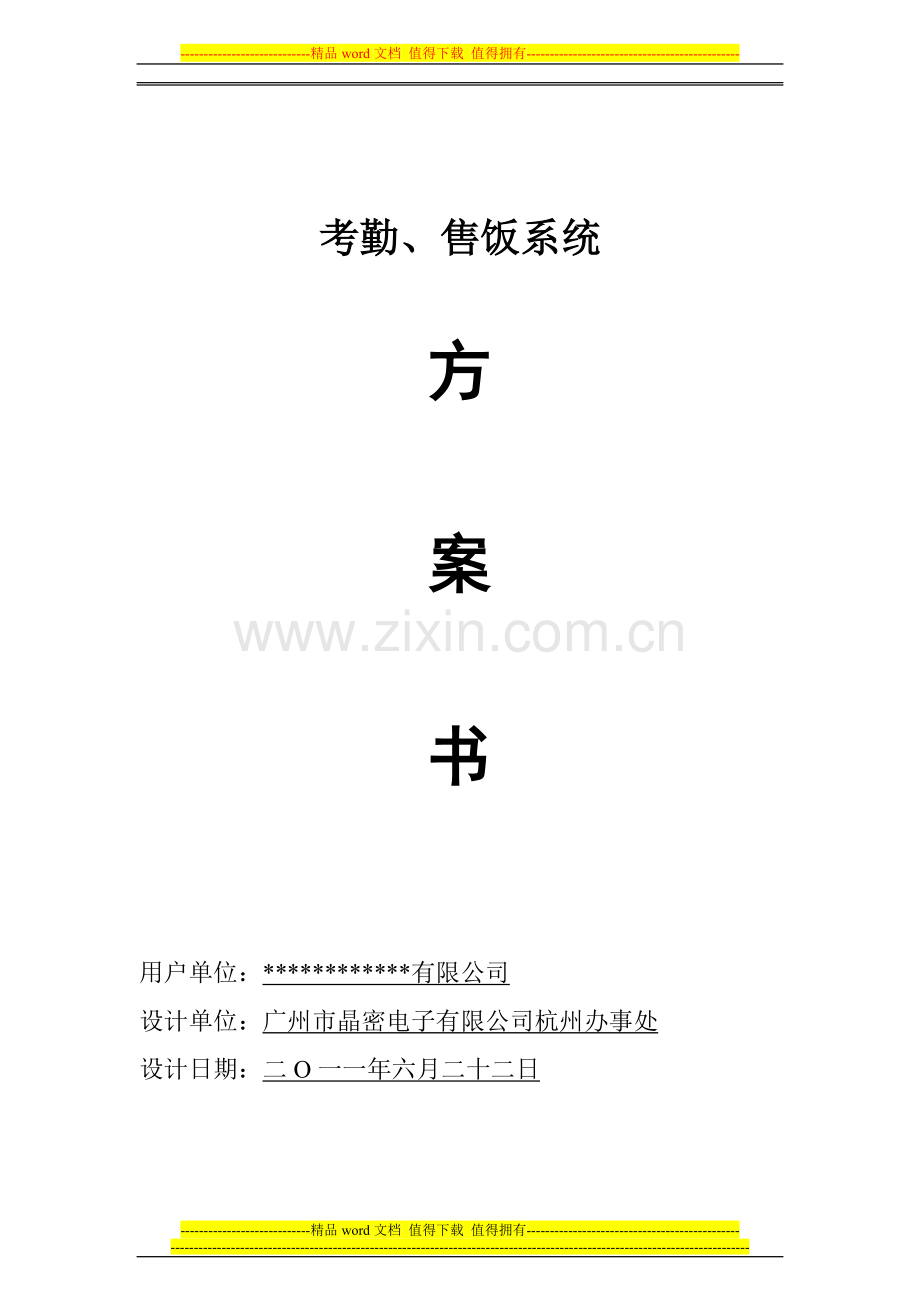

考勤、售饭系统

方

案

书

用户单位：************有限公司
设计单位：广州市晶密电子有限公司杭州办事处
设计日期：二O一一年六月二十二日

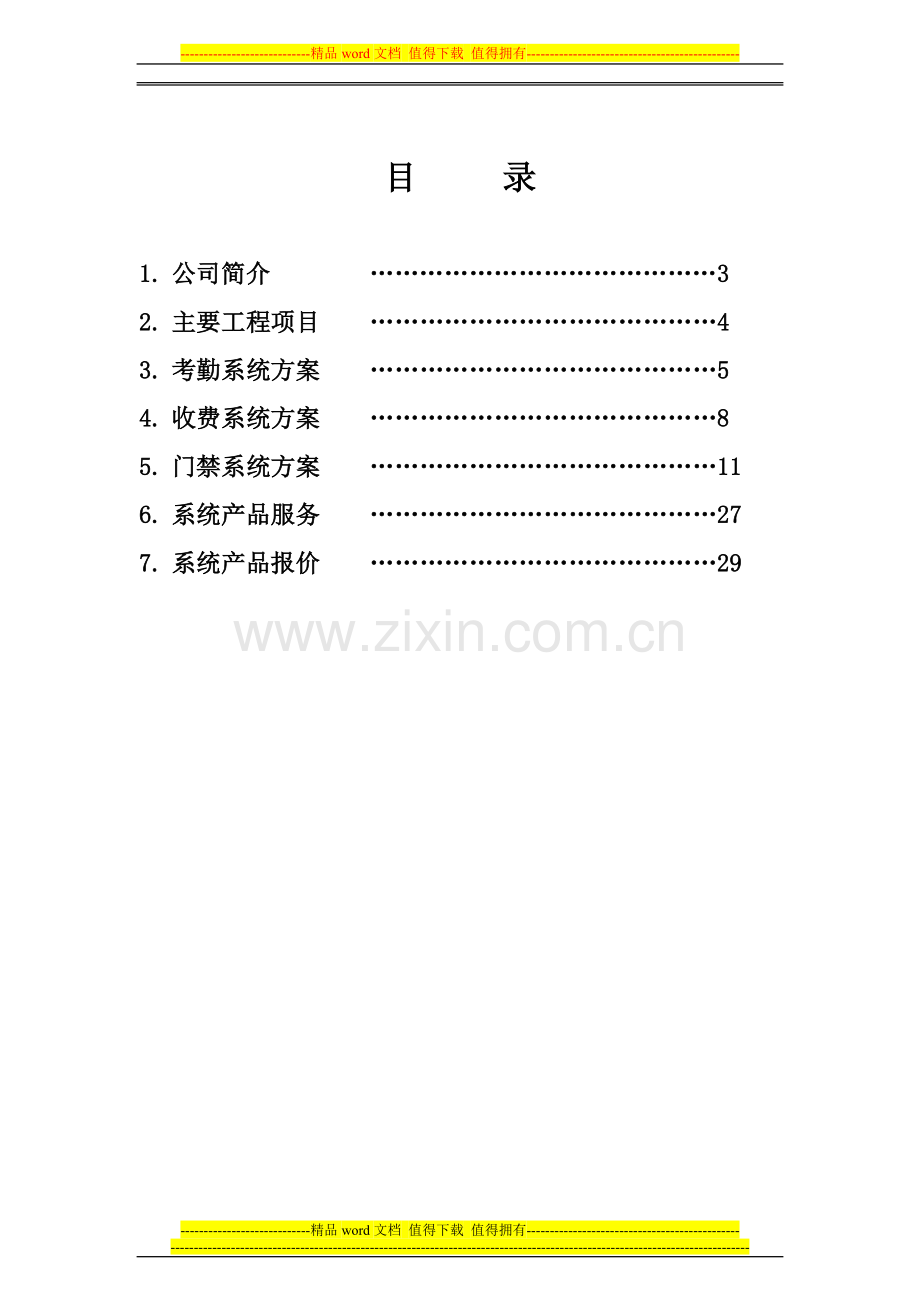

目 录

1. 公司简介 ……………………………………3
2. 主要工程项目 ……………………………………4
3. 考勤系统方案 ……………………………………5
4. 收费系统方案 ……………………………………8
5. 门禁系统方案 ……………………………………11
6. 系统产品服务 ……………………………………27
7. 系统产品报价 ……………………………………29

第一部、公司简介
公 司 简 介
广州市晶密电子有限公司是一家集研发、生产、销售及售后服务于一体的民营高科技企业。公司主要从事碎纸机、打卡机、装订机等机械办公机具及IC卡收费机、考勤机、指纹机、门禁机、水控机、电子巡更系统等电子类高科技产品的经营，注册“HSUN浩顺晶密”品牌，是目前国内市场最具竞争力的办公设备及智能一卡通产品供应商。
公司新厂址位于广州市江高工业区，占地面积近20000平方米。工业区内配套设施齐全，各种原材料及零配件供应充足，交通便利，环境优美，非常适合产品的生产及开发。公司依照ISO9000标准要求，建有8条标准的流水生产线，年生产能力达8000万元。
市场营销及售后服务是公司的重中之重，公司在国内设立了30多个分公司及办事处，营销网络覆盖了全国20多个省市自治区，有近200人的产品销售及技术服务队伍，拥有5000多家经销商，能在最短的时间内将公司产品送至一线市场，并能够为客户提供满意的售后服务。
杭州浩顺晶密智能科技公司作为工厂在浙江省的销售、技术、服务的中心点，非常愿意为用户提供最先进、最智能化的产品，优质及时的服务，为贵企业高瞻远瞩的经营和科技化的发展尽力，从而达到双赢的目的。

第二部、公司主要工程目录

1、 杭州颐高数码广场旗舰店（大白鲨餐厅）
2、 浙江诸暨市街亭镇中学
3、 浙江省富润集团印染厂
4、 杭州（香港）思图亚太制衣有限公司
5、 宁波龙杰合资制衣厂
6、 杭州大地服饰制衣有限公司
7、 浙江昌地房地产开发有限责任公司
8、 浙江大学（建门校区）
9、 杭州三联学院
10、 深圳发展银行（湖墅南路）
11、 宁波零点乐器厂
12、 杭州百脑汇股份有限公司
13、 杭州大与箱包有限公司
14、 温岭市农村信用合作社
15、 浙江联众卫生信息工程公司
16、 杭州西湖亭楼筹办委员会
17、 杭州集思图文设计有限公司
18、 杭州蓝天天然气发电有限公司
19、 中天建设集团浙江钢构公司
………….

第三部.考勤系统
一、考勤系统简述
考勤管理作为企业管理的重要组成部分，日益受到各个方面的重视。从原始人工记录到打卡机到射频考勤系统再到生物识别系统，考勤管理从复杂、烦琐中解脱出来，大大减轻了企业人事管理的工作负担，是办公现代化的重要标志。
晶密考勤系统集完备的人员管理及高科技功能于一身，为阁下提供低成本、高效益的出入管理方案。系统以创新的射频技术作为系统的发展平台，具备无限的扩展空间及增值功能，为你提供一套最完善的方案去配合各种系统的应用。系统采用非接触读卡技术、加上专业的液晶体图像显示器、结合先进的电脑软件操控，使高科技在系统中得以充分发挥，以确保动作简妥、高效快捷。
采用感应卡技术实施智能化内部管理具有如下优点：
a） 使用寿命长、维护成本低：
目前社会上使用较多的卡有：磁卡、条码卡、光电卡（金龙卡）、IC卡等，近几年又从国外引进了非接触型ID感应卡、非接触型IC感应卡、智能CPU卡等。从使用角度来看，磁卡、条码卡、光电卡已相继被淘汰，比如原市场使用最多的磁卡，其表面上的磁条在遇到磁场、静电、扭弯、刮伤等情况下，存储在里面的信息容易丢失，而且是接触型工作原理，卡容易脏，需经常清洗或更换。
IC卡作为这系列产品之一，比其以往的品种有着保密性好，容量大，具有通用性等特点；传统IC卡，经过多年的演变和完善，已形成了统一标准，而且价格适中，所以得到普遍使用，但其接触型的工作原理，也在使用过程中出现很多问题，如卡座的使用寿命一般在1年后便需更换；安全性差，IC卡抗污染差，不能有油污，给使用的可靠性带来现实的问题。
近年来随着科技的发展进步，卡的市场越来越大，使用的范围越来越广，国际上一些高科技大厦又推出了非接触型感应卡。感应卡的出现使人们对卡的应用又有了新的认识，过去的磁卡、条码卡、IC卡仅限于一些安全要求低，以及一些收费管理方面，而感应卡，却以其强有力的优势来弥补了过去磁卡，条码卡以及IC卡使用中的缺陷。 感应卡是经过欧美发达国家近十年的研制、改进而产生的，它成功地将射频技术和IC卡技术结合起来，解决了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破。
感应卡由IC芯片，感应天线组成，并完全密封在一个标准PVC卡片中， 无外露部分。通常由感应卡与读感器之间通过无线电波来完成工作。感应卡按其芯片可简单分为读写卡和只读卡，即感应IC/ID卡；感应IC/ID卡系统因其优越的读写性能和可脱机的操作方式成为了用户的青睐，借助于先进的管理软件也脱机的操作，所以也不失为上乘之选。
综合以上产品的运用情况，磁卡、条码卡、凸字卡，存在安全度低、寿命短、易磨损、易仿制；IC卡为接触型，抗污染差，磨损大，所以目前普遍采用的是非接触感应式IC/ID卡系统。
b) 使用方便：
感应卡的读写非常简单，不需固定方向和位置，便于持卡人的使用。
c) 安全可靠：
每张卡片在出厂时是空白卡，并且每张卡都有唯一序列号，即四个字节共32位，通过读写器发行器自行设定密匙和发放卡号、数值，确保系统的唯一性、保密性、安全性和可靠性。
d) 一卡多用：
可实现大厦管理一卡多用的需要。同一张卡片经个人化处理后，既可作为工作证、胸卡、门禁钥匙卡、考勤卡、巡更卡，也可作为大厦内部食堂、咖啡厅和其它消费用的电子钱包，停车场管理等诸多功能。
d) 提升形象：
由于非接触读写的特性，感应卡经个人化处理后，可以塑封或装入专用卡套使用，可保持印刷的图案清晰且不易变色或脱色，方便的应用和轻松的管理，有利于大厦和企业对内激励员工，对外提升大厦和企业的商业形象；从而有助于大厦和企业降低管理成本，提高工作效率和经济效益。
e) 性能价格比最优：
由于上述的性能特点，采用非接触式IC感应卡实现大厦和企业一卡通管理，是一种性能价格比最优的解决方案。
二、考勤原理
本系统是根据日前最新发展的射频卡专利技术开发出的一套综合管理系统。这个系统在办公区的每个大门处安装一个非接触读写装置，员工手中有一张 ID卡，每张ID卡把都有一个属于主人身份的识别密码，员工只要将这张ID卡在非接触读写装置的有效距离内晃一下，即自动完成整个考勤操作过程，系统通过对考勤装置的数据采集、处理，自动生成各种报表。系统给管理者提供了更安全、更快速、更自动化的管理模式，而且也给使用者带来了最大程度的方便，提前将用户带入二十一世纪的高科技时代。

三、考勤系统结构
1、联网系统构架图

485终端

2、软件
◆ 对员工中途多次外出记录自动分类统计打印；分别统计在外、在内时间与次数。
◆ 智能化判别员工多班次倒班，解决了考勤软件必须要求考勤员按排班表手工排班的繁琐操作。
◆ 精确表述、统计、打印每一笔刷卡数据（包括外出）。
◆ 满足对单班次考勤制度的需求，允许仅上班（或下班）进行考勤；特别适用于保险等待业对员工的特殊管理。
◆ 对随意性较强的上下班岗位实现了自动统计，特别适用于对诸如保安门卫和实行弹性工作制等无规律上岗人员的管理，真正实现了考勤统计的全员化管理
3、考勤机参数：
显 示：128*64图文点阵；4行32汉字
存储数据：15000条
响应时间：0.3S
感应距离：5~10CM
通讯方式：RS232/485
外型尺寸：16*13.5*4CM
后备电源：4天5000人次
特 点：停电刷卡;中文显示;集体通知与个人信箱;防盗防撬锁
4：感应卡：
近距感应卡识别码的制式:
3个设备编号，再加0-65535识别码
近距感应卡资料模式:
30单元Wiegand 模式
近距感应卡尺寸:
标准信用卡尺寸
感应式读卡器的操作频率:
125kHz及62.5kHz

第四部、收费系统
1、前言
传统消费场所的收费管理是以现金或由后勤部门发行的饭票等代用币作为交易支付手段，由于其交换环节多，交易流动性大，不仅易造成交叉感染不利饮食卫生，更重要的是管理部门统计工作量大，费时费力，给收费管理带来了诸多不便。以饭票为例，从排版到印刷的过程需要根据每日食谱来印制饭票的种类、面额等，然后由膳食部门清点，作出报表，汇总财务部门，再由财务部门售出，同时在饭票循环使用过程中，存在着大量的发放、回收、清点等复杂手续，以及出现饭票污损、流失、甚至伪造、贪污、盗窃等诸多问题。随着国家“金卡工程”的具体实施和现代化管理的需要，这些类似饭票或现金的后勤管理模式已越来越不适应时代的发展趋势。
2、收费系统概述
晶密智能收费系统是采用非接触式IC卡智能应用系统，用电子货币的全新手段取代传统的交易媒介（如菜票、饭卡、现金等），广泛地运用于学校、医院、宾馆、酒店、俱乐部、会所、美容院、商场、餐厅、食堂、停车场等各种收费场所，持卡人可用一张卡在实施范围内实现无纸化电子货币结算，实施单位可通过该系统的智能化管理提升本身工作效率和管理水平。
本系统通过计算机将收费管理系统有机地结合进行,实现智能卡自动化管理。收费管理系统结合计算机进行收费管理,使用者使用智能卡消费,构成收费管理系统。系统避免了收费过程中收取钱票的种种弊端,同时可提高交易速度数倍。消费后计算机可立即对各种消费进行汇总、统计、打印报表,便于部门进行成本核算。使用智能卡管理系统,大大提高了管理的现代化手段和企业形象
智能收费管理系统是一个采用非接触式ID卡为消费凭证的智能收费系统，主要由计算机、收费机、收费管理软件、ID卡、打印机和其它的辅助设备等组成。该系统的管理软件在WINDOWS 98环境下开发的，界面友好，操作简便，系统设备简单，同时可以设备多种消费模式，满足您的各种需求。
在使用智能收费管理系统的过程中，只要将该系统发行授权的消费卡在收费机的读卡区域内掠过，收费机读取至ID卡中的有效信息，并根据收费机设置的收费模式自动计费，同时将各种数据储存在存储器中。在收费机脱机运行一段时间后再由计算机系统将收费机中的数据提取出来，存放在相应的数据库文件中。在报表输出中可以根据打印条件统计输出用户需要的各种消费管理报表和销售情况统计明细报表，操作简单方便，运行安全可靠。推广使

3、系统结构
1、 联网系统框架图

4、系统管理软件特点
（1）独立和联网运行
　　ID卡收费机既可以独立运行，也可以联网运行。
　　独立运行时采用大容量工作卡收集数据，非常适合野外，移动或一切不具备联网条件的场所。
　　联网运行时采用非实时方式。收费机工作时完全与网络无关，只在参数下传和数据收集时需要网络，非常稳定和可靠。此时工作卡收集作为辅助手段。
（2）多种消费方式
　　支持普通，定值，记次，现金消费方式。定值消费适用于份饭。记次消费亦称免费，即只记下消费记录，在卡上不扣款。现金消费不刷卡，只记录收下现金。
（3）折扣消费
　　折扣消费分为两种形式：内部折扣和外部折扣。所谓内部折扣，是指IC（ID）卡的固有折扣，在发卡时通过消费级别和窗口机参数已经设置好，在消费时不需要输入而自动打折。外部折扣是指消费的同时输入折扣，此时内部折扣不起作用。
（4）管理费
　　系统支持在卡片充值的同时收取一定比例的管理费。
（5）品种消费
　　收费机上支持品种输入，品种数目达108个。软件中有品种统计功能和报表输出功能。
（6）误收处理
　　如果收费机上输入金额错误并已经在卡上扣款，使用此功能及时回退最后一笔交易。
（7）限时，限机，限次，限额消费
　　设置消费时段。对卡片设置消费级别。对不同级别的卡限制在不同的收费机上消费，在不同的时段内任意，禁止或一次消费，在不同的时段内最大消费额。

（8）信用消费
　　设置卡片的最低保证金。如果该金额为负数，亦即允许透支的数目。
（9）个人密码
　　系统支持在收费机上消费时进行个人密码验证。
（10）消费场所
　　系统支持消费场所两级管理。所有窗口机都归类到具体的消费场所中，所有报表都可以按消费场所作出汇总统计。
（11）补贴功能
　　系统支持补贴功能。具备多种补贴计算方式，如包月，覆盖和累加方式。包月方式是指在每个月初将卡片金额充成固定值。
（12）多种收费机衍生品种
　　统称为窗口机。包括收费机，充值机，补贴机，查询机和同步机。
　　充值机用于实现对卡片充值。
　　补贴机用于对ID卡进行补贴发放。员工自助领取补贴。
　　查询机用于对卡片进行在线自助查询，在线自助挂失，撤消挂失和修改个人密码。
　　同步机用发卡机代替，实现ID卡自助升级。
（13）实时监控
6、系统硬件
M1-75FK 发卡机
①完全支持M1射频IC卡。
　　②有效距离10cm以上。
　　③两个LED指示灯：电源灯和读卡灯。
　　④一个固定蜂鸣器。
　　⑤键盘取电（5VDC）,无须外置电源，工作电流小于80mA。
　　⑥PS2和RS232标准格式输出。
　　⑦提供DIP开关，用于设置卡号输出协议和格式。
　　⑧通讯波特率：19200bps。
　　⑨外形尺寸140mmX100mmX30mm。
　　⑩工作温度0～70℃。

M1-75T IC卡收费机

工作电源：220±10%VAC
后备电源：4小时
功率：5W
外形：长×宽×高＝295mm×175mm×115mm
重量：3Kg
显示方式：双面10位LED环保显示
键盘：薄膜开关键盘19键
通讯接口：RS485
波特率：19200bps
最多台数：32台（每网段）249台（加中继）
通讯距离：1200m（每网段）5公里（加中继）
安装方式：台式（底座带吸盘，防止滑动），挂式
工作环境温度：0～45℃
工作环境相对湿度：≤90%RH
支持卡型：感应式EM，感应式HIC。
感应卡感应距离：100mm（IC厚卡）60mm（IC薄卡）
记录条数：6720条

第七部：系统产品报价及服务
一、系统服务内容
1、供培训包括：
系统的构成、工作原理及功能；
软件使用的培训；
简单故障的排除；
2、提供一年的免费系统维修保养；
维修、更换零配件；
即时电话解难；
软件免费更新；
在第一年保养期满后，可享用本公司保养协议公司的各种的福利。
3、培训计划:
培训地点和时间安排及大致内容
地点
天数
内 容
乙方办公地点
1天
1. 一卡通系统原理及操作
2. 外围设备的操作与维护
1天
3. 计算机软件系统的标准与维护
4. 系统的联网、操作与维护
本系统调试开通后,乙方免费为甲方操作、管理人员进行培训,培训地点可以在乙方公司内,也可在甲方工地进行现场指导酌情收费.
4、维护服务
供方随时电话或书面解答产品使用方面的疑问，必要时派人员到现场服务。更好地保证系统的正常运行，及时解答用户提出的疑问，帮助用户解决技术问题，在公司的客户服务部，设有24小时的热线电话服务，由专门的工程师受理用户来话，保证用户在使用设备的过程中，及时得到技术上的支援和服务。
丰富的系统维护经验，随时为客户提供最优质的服务。
5、维修服务
系统自开通之日起，免费保修一年，终身维护。系统常规软件终身免费维护及升级免费保修一年；
免费维修期内人为或自然灾害引起的故障或损坏，仅收取维修成本费；
免费维修期以外的维修服务仅收取维修成本费。
6、以下情况不属保修范围
1、 因不正常操作及人为或自然灾害而引起的损坏；
2、 自行拆卸改换机内任何部分后造成损坏；
3、 非我方指定的专业技术人员安装而引起的故障。

7、建立用户档案，完善产品质量
客户服务部除开展用户技术咨询服务外，还负责受理和收集用户投诉咨询信息，保证用户提出的问题和要求能得到及时处理，并对处理情况进行跟踪和验证。同时建立用户档案，记录产品使用情况，为今后公司产品的质量改进提供依据。
“精诚服务，凝聚顾客身上”是我们永远的信念。我们将不断努力，精益求精，为顾客提供最满意的产品和服务!
8、咨询服务
供方随时电话或书面解答产品使用方面的疑问，必要时派人到现场服务。
9、维修服务
24小时开通售后服务电话
10、定期保养维护
定期联系客户，除电话联系外还向客户寄去《用户使用情况表》，并及时收回反馈表给本公司进行处理。
11、设备免费保修一年，保修期外，公司长期提供维修服务
12、更新提供服务
本产品设计更新提高或软件版本升级，供方即时通知和协助需方进行已经运行系统的改进提高，并无偿提供软件新版本，使用户的系统处于最先进的水平。

二、 统配置及报价：
×××××公司报价单
设 备 名 称
型 号
数量
单位
单价
小计
备 注
一、售 饭 系 统 报 价 (￥0.00)
IC台式售饭机
EM-75T
1
台
650

晶密IC发卡机
EM-75FK
1
个
350

通讯专用转换器

1
个
60

网 线

M

可自购
售饭软件

1
套
免费赠送

二、考 勤 系 统 报 价 (￥0.00)
晶密IC考勤机
55u-ic
1
台
750

网线

M

可自购
考勤软件

1
套
免费赠送

三、EM感 应 卡 系 统 报 价 (￥0.00)
IC感应卡
（不含印刷）
M1
1
张
2
0
请选择制卡的
类型
1
施工费=器材合计×15% (动土施工费另算)

2
小计=器材合计+施工费

3
税金=小计×6%

4
系统工程总价=小计+税金

1、 以上价格不含税价!
2、 安装费没有含在内，具体安装一般是路费再加200元/天！
3、 线材费没有在内，用户自备.
