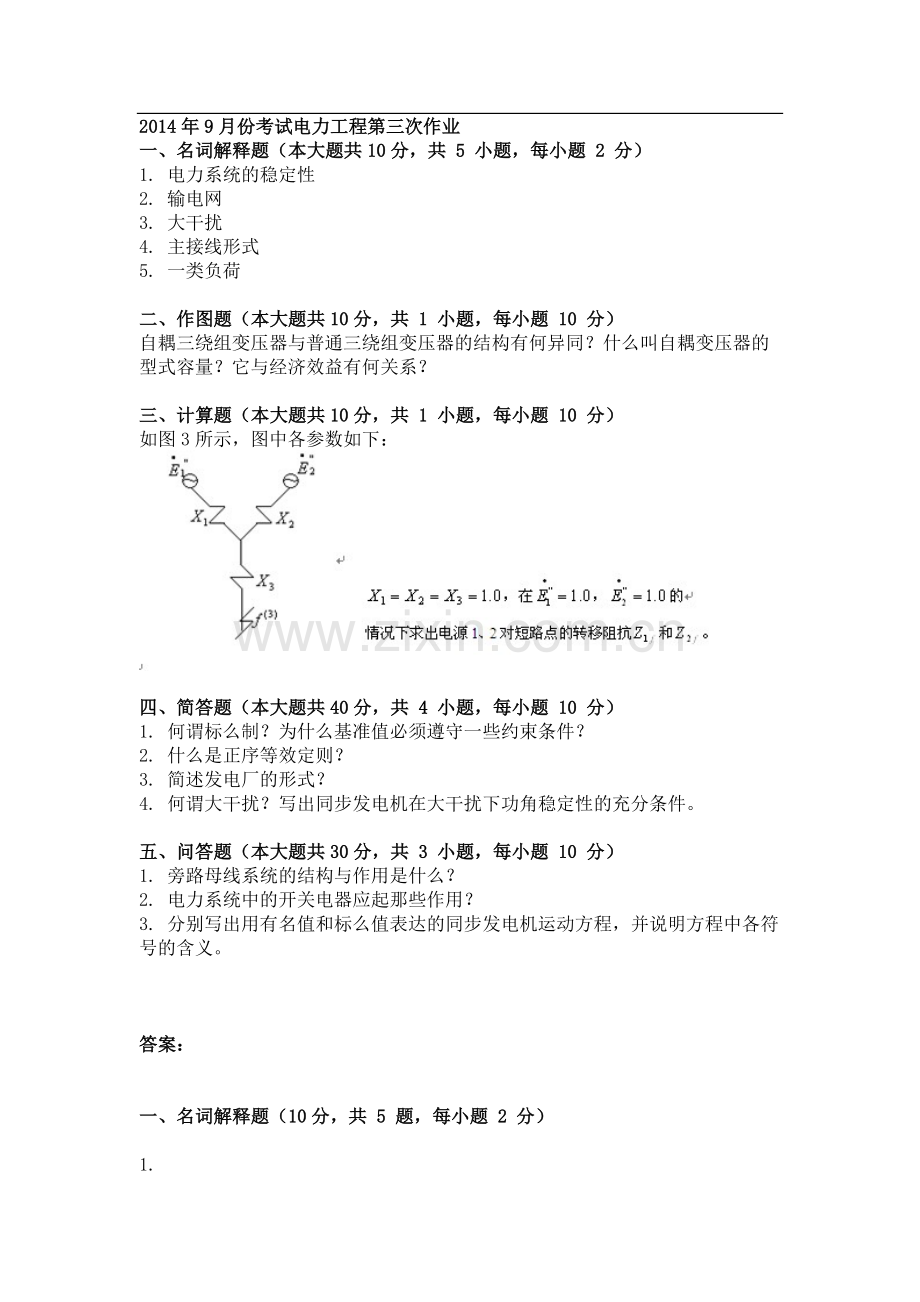

2014年9月份考试电力工程第三次作业
一、名词解释题（本大题共10分，共 5 小题，每小题 2 分）
1. 电力系统的稳定性
2. 输电网
3. 大干扰
4. 主接线形式
5. 一类负荷

二、作图题（本大题共10分，共 1 小题，每小题 10 分）
自耦三绕组变压器与普通三绕组变压器的结构有何异同？什么叫自耦变压器的型式容量？它与经济效益有何关系？

三、计算题（本大题共10分，共 1 小题，每小题 10 分）
如图3所示，图中各参数如下：

四、简答题（本大题共40分，共 4 小题，每小题 10 分）
1. 何谓标么制？为什么基准值必须遵守一些约束条件？
2. 什么是正序等效定则？
3. 简述发电厂的形式？
4. 何谓大干扰？写出同步发电机在大干扰下功角稳定性的充分条件。

五、问答题（本大题共30分，共 3 小题，每小题 10 分）
1. 旁路母线系统的结构与作用是什么？
2. 电力系统中的开关电器应起那些作用？
3. 分别写出用有名值和标么值表达的同步发电机运动方程，并说明方程中各符号的含义。

答案：

一、名词解释题（10分，共 5 题，每小题 2 分）

1.

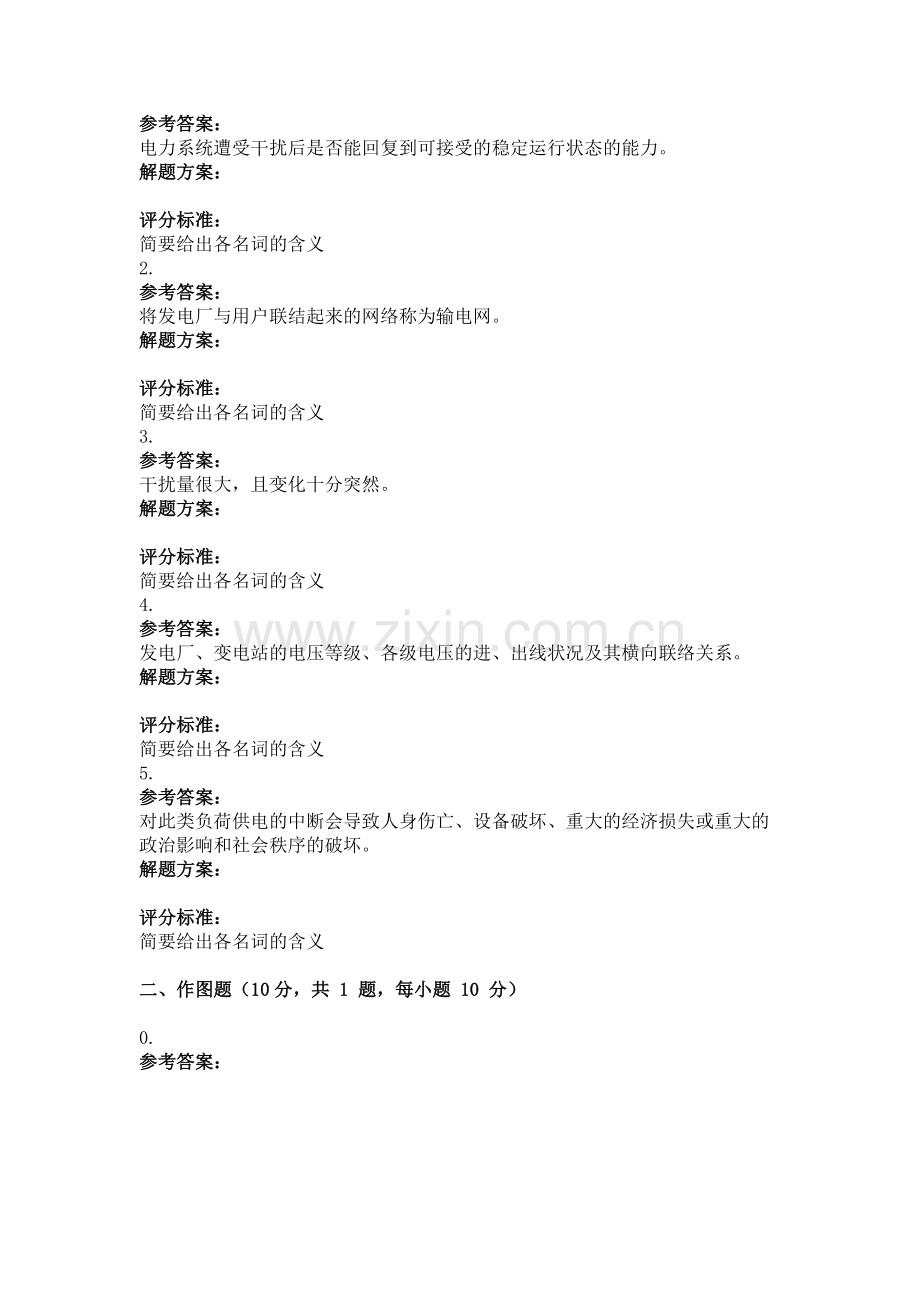

参考答案：
电力系统遭受干扰后是否能回复到可接受的稳定运行状态的能力。
解题方案：

评分标准：
简要给出各名词的含义
2.
参考答案：
将发电厂与用户联结起来的网络称为输电网。
解题方案：

评分标准：
简要给出各名词的含义
3.
参考答案：
干扰量很大，且变化十分突然。
解题方案：

评分标准：
简要给出各名词的含义
4.
参考答案：
发电厂、变电站的电压等级、各级电压的进、出线状况及其横向联络关系。
解题方案：

评分标准：
简要给出各名词的含义
5.
参考答案：
对此类负荷供电的中断会导致人身伤亡、设备破坏、重大的经济损失或重大的政治影响和社会秩序的破坏。
解题方案：

评分标准：
简要给出各名词的含义

二、作图题（10分，共 1 题，每小题 10 分）

0.
参考答案：

解题方案：

评分标准：

三、计算题（10分，共 1 题，每小题 10 分）

0.
参考答案：

解题方案：

评分标准：

四、简答题（40分，共 4 题，每小题 10 分）

1.
参考答案：
标幺制（Per Unit System）是一种计量的制式，在此制式中建立一种新的计量单位。标幺制中的单位与常用的单位存在一定的比例（换算）关系，其比值称为基准值。 为了保证在标幺制中的各量之间的运算方程与在常用单位制中的运算方程相同，在建立标幺制系统时，仅一部分基准值可自由选取，另一些基准值则按运算方程求取。
解题方案：

评分标准：

2.
参考答案：
正序等效定则是指在不对称短路的电力系统中，正序电流等于对称短路电路中加入一个附加阻抗。
解题方案：
依题意回答
评分标准：
按回答要点评分
3.
参考答案：
按利用一次能源的形式，将发电厂分为火力发电厂（简称火电厂）、水力发电厂（简称为水电厂）、核能电厂（简称为核电厂）和其它能源电厂四类。火电厂是将燃料的化学能转换为电能的工厂。水电厂是将水的势能转换为电能的工厂。核电厂是利用原子核裂变释放出的能量发电的电厂。其它能源电厂主要是利用风力、地热、潮汐和太阳能发电的电厂。
解题方案：

评分标准：

4.
参考答案：
所谓大干扰指的是干扰量大，且变化突然。 大干扰功角稳定性的充分条件是： 1）干扰后的系统（发电机与原动机）的静态特性有稳定运行的交点； 2）干扰后的系统的动态过程能使系统停留于该交点。
解题方案：

评分标准：

五、问答题（30分，共 3 题，每小题 10 分）

1.
参考答案：
旁路系统结构：旁路断路器（PD）一端接于各工作母线上，另一端接于增设的旁路母线（PM）上。每条支路在线路隔离开关外侧经一组隔离开关（旁路刀闸）接于旁路母线，使旁路断路器可以和任意一条支路的断路器并联，以代替该断路器运行，从而解决支路开关检修时该支路不停电的问题。
解题方案：
依题意回答
评分标准：
按回答要点评分
2.
参考答案：
开关电器的作用有3种：（1）正常操作：切断正常运行最大工作电流。并分为可频繁操作和不可频繁操作。（2）事故自动断路：要求切断短路电流。（3）检修隔离：一般在无电流下操作，断开后有肉眼可见的断点，为确保安全，宜手动操作。
解题方案：
依题意回答
评分标准：
按回答要点评分
3.
参考答案：

解题方案：
依题意回答
评分标准：
按回答要点评分----------------------------精品word文档 值得下载 值得拥有----------------------------------------------
