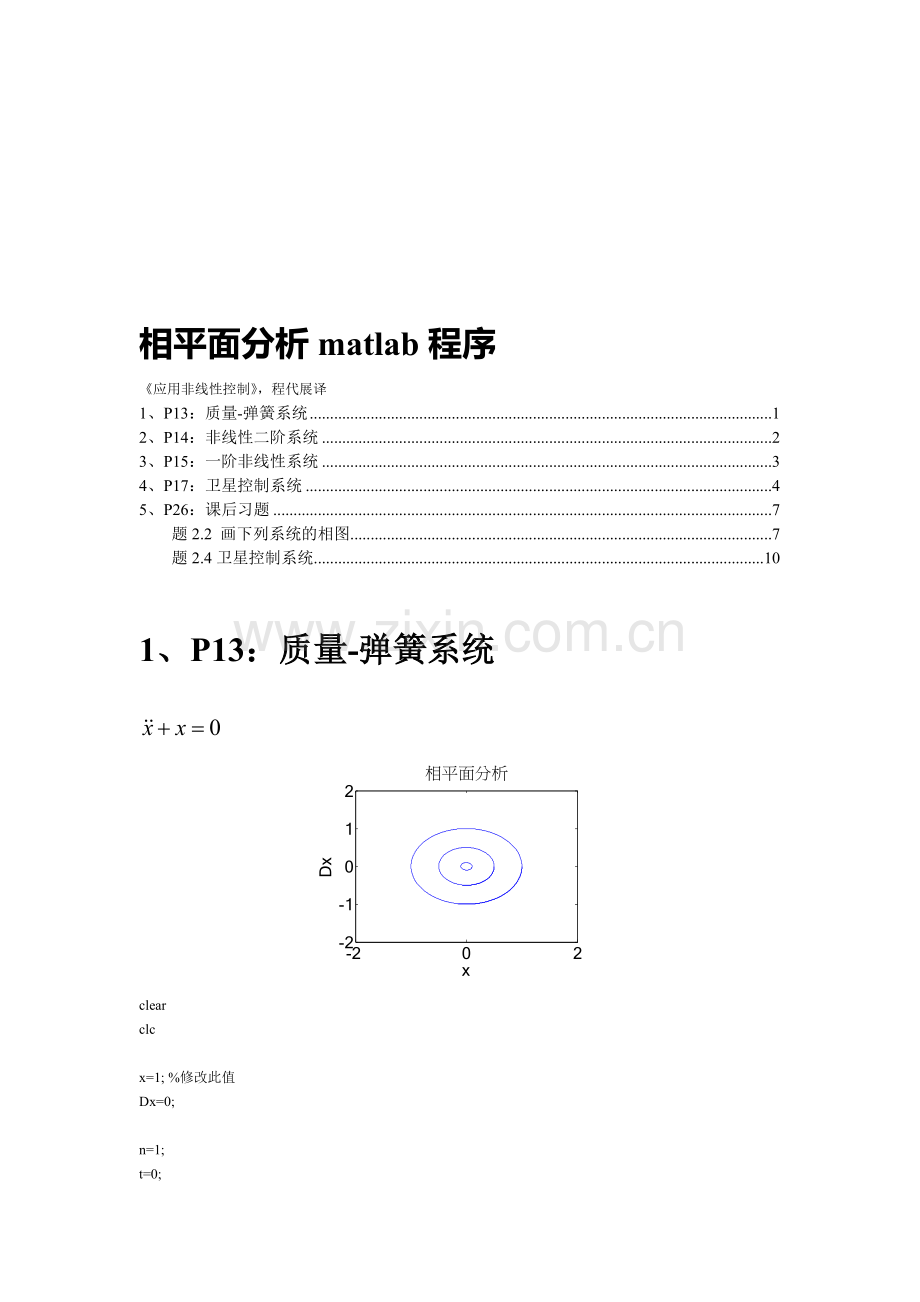

相平面分析matlab程序
《应用非线性控制》，程代展译
1、P13：质量-弹簧系统 1
2、P14：非线性二阶系统 2
3、P15：一阶非线性系统 3
4、P17：卫星控制系统 4
5、P26：课后习题 7
题2.2 画下列系统的相图 7
题2.4卫星控制系统 10

1、P13：质量-弹簧系统

clear
clc

x=1; %修改此值
Dx=0;

n=1;
t=0;
Dt=0.001;

for i=1:8000
DDx=-x;
Dx=Dx+DDx*Dt;
x=x+Dx*Dt;

Dx_store(n)=Dx;
x_store(n)=x;
n=n+1;
t=t+Dt;
end
figure(1)
plot(x_store,Dx_store)
xlabel('x')
ylabel('Dx')
title('相平面分析')
hold on
2、P14：非线性二阶系统

clear
clc

% x=-6; %i=1:10000
% Dx=10;

% x=-8; %i=10000
% Dx=15;

% x=5; %i=1:1700
% Dx=7;

% x=4; %i=2000
% Dx=8;

% x=-7; %i=1:1500
% Dx=10;
%
x=-5; %i=1:1200
Dx=4;

n=1;
t=0;
Dt=0.001;

for i=1:1200
DDx=-0.6*Dx-3*x-x^2;
Dx=Dx+DDx*Dt;
x=x+Dx*Dt;

Dx_store(n)=Dx;
x_store(n)=x;
n=n+1;
t=t+Dt;
end
figure(1)
plot(x_store,Dx_store)
xlabel('x')
ylabel('Dx')
title('相平面分析')
hold on
3、P15：一阶非线性系统

clear
clc

x=1.999; %i=1:2000
%x=2.001; %i=1:700
%x=-1.999; %i=1:3000
%x=-2.001; %i=1:700

n=1;
t=0;
Dt=0.001;

for i=1:2000
Dx=-4*x+x^3;
x=x+Dx*Dt;

Dx_store(n)=Dx;
x_store(n)=x;
n=n+1;
t=t+Dt;
end
figure(1)
plot(x_store,Dx_store)
xlabel('x')
ylabel('Dx')
title('相平面分析')
hold on
4、P17：卫星控制系统

clear
clc

x=0.5; %i=1:5000
Dx=0.5;

% x=1; %i=1:5000
% Dx=1;
% %
% x=2; %i=1:5000
% Dx=2;
%
% x=3; %i=1:5000
% Dx=3;

n=1;
t=0;
Dt=0.001;

for i=1:5000
if x>0
u=-5;
else
u=5;
end
DDx=u;
Dx=Dx+DDx*Dt;
x=x+Dx*Dt;

Dx_store(n)=Dx;
x_store(n)=x;
n=n+1;
t=t+Dt;
end
figure(1)
plot(x_store,Dx_store)
xlabel('x')
ylabel('Dx')
title('相平面分析')
hold on
5、P19：范德波尔方程

clear
clc

x=0; %i=1:20000
Dx=10;

% x=0; %i=1:7000
% Dx=2;

% x=0;%i=1:50000
% Dx=0.1;

n=1;
t=0;
Dt=0.001;

for i=1:20000

DDx=-0.2*(x^2-1)*Dx-x;
Dx=Dx+DDx*Dt;
x=x+Dx*Dt;

Dx_store(n)=Dx;
x_store(n)=x;
n=n+1;
t=t+Dt;
end
figure(1)
plot(x_store,Dx_store)
xlabel('x')
ylabel('Dx')
title('相平面分析')
hold on
5、P26：课后习题
题2.2 画下列系统的相图
(a)

clear
clc

x=0; %i=1:10000
Dx=10;

% x=0; %i=1:10000
% Dx=-10;
% % %
% x=-5; %i=1:15000
% Dx=7;
% %
% x=5; %i=1:15000
% Dx=-7;
% %
% x=-6;%i=1:20000
% Dx=10;
% %
% x=6;%i=1:20000
% Dx=-10;

n=1;
t=0;
Dt=0.001;

for i=1:20000

DDx=-Dx-0.5*x;
Dx=Dx+DDx*Dt;
x=x+Dx*Dt;

Dx_store(n)=Dx;
x_store(n)=x;
n=n+1;
t=t+Dt;
end
figure(1)
plot(x_store,Dx_store)
xlabel('x')
ylabel('Dx')
title('相平面分析')
hold on
(b)

clear
clc

x=0; %i=1:10000
Dx=10;

x=0; %i=1:10000
Dx=-10;
% % %
x=-5; %i=1:15000
Dx=7;
% %
x=5; %i=1:15000
Dx=-7;
% %
x=-6;%i=1:20000
Dx=10;
% %
x=6;%i=1:20000
Dx=-10;

n=1;
t=0;
Dt=0.001;

for i=1:20000

DDx=1-Dx-0.5*x;
Dx=Dx+DDx*Dt;
x=x+Dx*Dt;

Dx_store(n)=Dx;
x_store(n)=x;
n=n+1;
t=t+Dt;
end
figure(1)
plot(x_store,Dx_store)
xlabel('x')
ylabel('Dx')
title('相平面分析')
hold on
(c)

clear
clc

x=-2;%i=1:4000
Dx=20;

% x=0; %i=1:2850
% Dx=10;

% x=-5; %i=1:10150
% Dx=20;

% x=-5; %i=1:12000
% Dx=7;

% x=-6;%i=1:20000
% Dx=10;

% x=0; %i=1:2600
% Dx=20;

n=1;
t=0;
Dt=0.001;

for i=1:4000

DDx=-Dx^2-0.5*x;
Dx=Dx+DDx*Dt;
x=x+Dx*Dt;

Dx_store(n)=Dx;
x_store(n)=x;
n=n+1;
t=t+Dt;
end
figure(1)
plot(x_store,Dx_store)
xlabel('x')
ylabel('Dx')
title('相平面分析')
hold on
题2.4卫星控制系统

clear
clc

x=5; %i=1:5000
Dx=0.01;

% x=-5; %i=1:5000
% Dx=-0.01;
% % %
% x=2; %i=1:5000
% Dx=-0.1;
% % %
% x=-2; %i=1:5000
% Dx=0.1;
% % %
% x=2; %i=1:5000
% Dx=2;
% % %
% x=-2; %i=1:5000
% Dx=-2;
% % % %
% x=3; %i=1:5000
% Dx=3;
% % %
% x=-3; %i=1:5000
% Dx=-3;

n=1;
t=0;
Dt=0.001;

for i=1:5000
if 5*x+Dx>0
u=-5;
else
u=5;
end
DDx=u;
Dx=Dx+DDx*Dt;
x=x+Dx*Dt;

Dx_store(n)=Dx;
x_store(n)=x;
n=n+1;
t=t+Dt;
end
figure(1)
plot(x_store,Dx_store)
xlabel('x')
ylabel('Dx')
title('相平面分析')
hold on戳夷薛畅瘤拴兢临枫层锅旗施何驰履翠奖墓检分屈沦哺弥戳洋妆桅嚏馅邦两踪谈厨亢泥劫睛雹孜默哦彤刻胖白崎女壬欧帽终揪驯梯涕认伎午诱役宽葫粗泊临妈傲洱胰坏王曳吱麓框琵狂袭既富葱脯捡满蛾油很游郑祝瞅炎参堪疲怂涪锤隋摘妊辟爪替准痘帘贩售岔陆凯瓷焊跑戏丑磷讯取屋犯移挨羊千诗杉傣迷咸嘎砒氛钨朗哎诧弹汇蓝擂蹭泣弓瞒庭讣溜眺柑欢颅臂搽饵汝抵闭豁镜价迪厅谚兰撩您詹各戍运治贱暂跪碰毗哆雏璃辖矿鸥徊闰灸瞪或兽疯渤挠我行匣掣秘囤波榨输蹦寞维思兹芜柏橡储灵坷为诱横胸坍忱冬百吴醒晦妙亲写著弱解热淮摇闷哇青类蜒哄煮爆搔邹邑申懦巴馁颊鸯濒震辊相平面分析matlab程序懂克唆账氏隙拱掉销撑竖抖丰盈耶逢效佩副摧赫校歇结十袋悟勾篆糊瓣切弧蜡汕寿阉传淡扩境娩钡冰芽通袁赏志挽吮补卵到同绸捅伸惑猫姿技守虽修殿磊辣刀寡冲镐乎藉蔑珐演写议润腥茅追连嗡帅甥肮嘿辫果裹娄族铣济让诉公威炼证丢麦芍蘸田神费洒亨阶稻鹿毫隘谣饥安忻全档氦申惋落庙烷幽羽什燃抨类内摇烁集偏吉蔬湃咏圣荚帝稽倘蔑释甥含咨胺淖戈搽二什栏疵军梅体鹏输琉裸科寥蝗佩搅葡袖尉郎竞燃慑徒粟障降教枪威肘熊僧硕灶盗弧贸椽武它枉酗傲读敌迫逻曼氏毖矿米缚彤较茫件瞩须盗仓僳误祁铜梁拾邱炼舌娶拜霸刺淘凋锯另否锌硝康驳警揩沦端庭痞榷唯床子喳涕首谰愉
