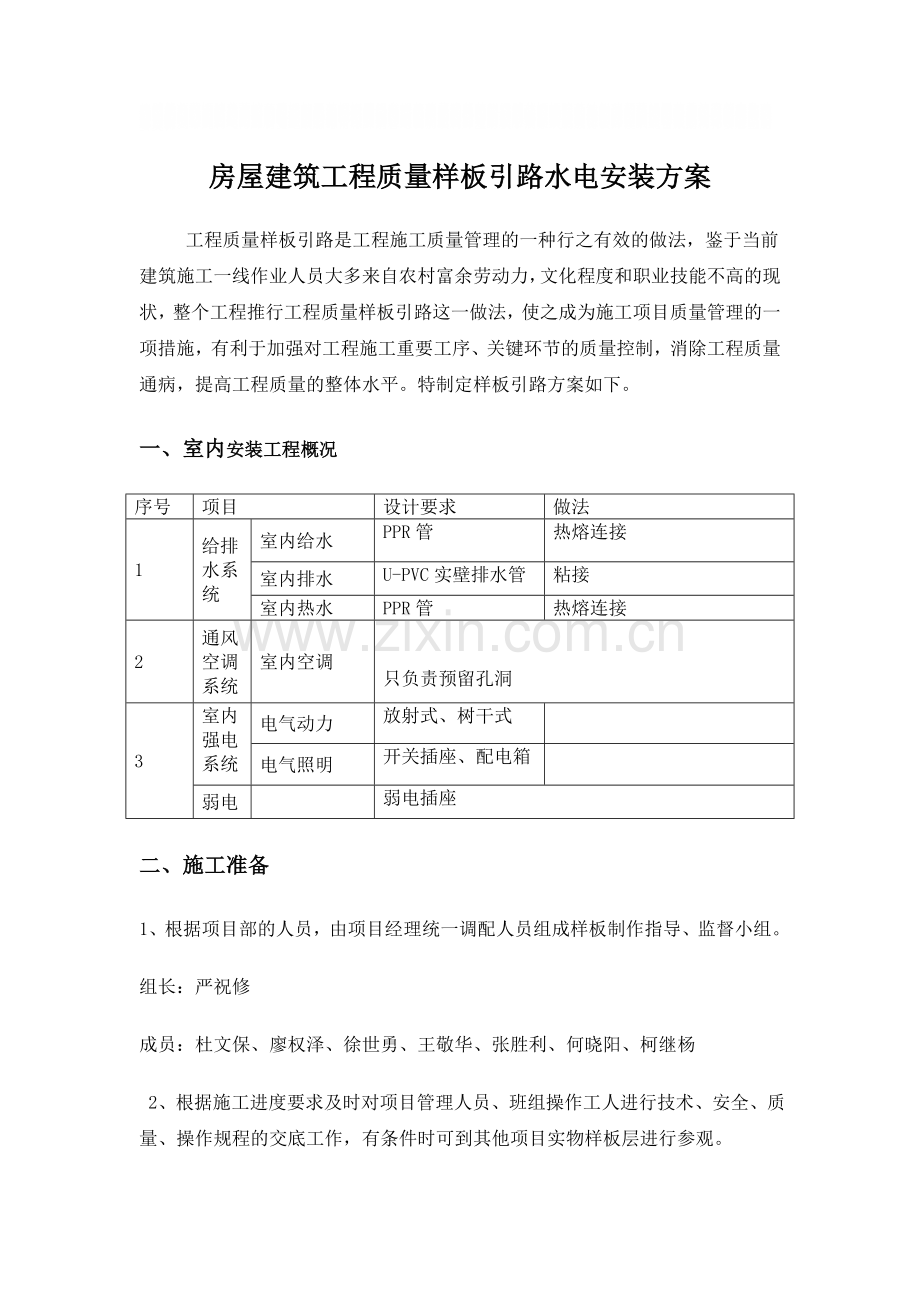

房屋建筑工程质量样板引路水电安装方案
  工程质量样板引路是工程施工质量管理的一种行之有效的做法，鉴于当前建筑施工一线作业人员大多来自农村富余劳动力，文化程度和职业技能不高的现状，整个工程推行工程质量样板引路这一做法，使之成为施工项目质量管理的一项措施，有利于加强对工程施工重要工序、关键环节的质量控制，消除工程质量通病，提高工程质量的整体水平。特制定样板引路方案如下。
一、室内安装工程概况
序号
项目
设计要求
做法
1
给排水系统
室内给水
PPR管
热熔连接
室内排水
U-PVC实壁排水管
粘接
室内热水
PPR管
热熔连接
2
通风空调系统
室内空调

只负责预留孔洞
3
室内强电系统
电气动力
放射式、树干式

电气照明
开关插座、配电箱

弱电

弱电插座
二、施工准备
1、根据项目部的人员，由项目经理统一调配人员组成样板制作指导、监督小组。
组长：严祝修
成员：杜文保、廖权泽、徐世勇、王敬华、张胜利、何晓阳、柯继杨
2、根据施工进度要求及时对项目管理人员、班组操作工人进行技术、安全、质量、操作规程的交底工作，有条件时可到其他项目实物样板层进行参观。
3、及时进行分部工程的隐蔽验收工作，以便组织实物样板的施工。
4、按进度将各施工材料分批进场，并进行相关见证送检工作，确保施工材料符合设计、施工要求。
5、本工程拟定，样板间均设在9号地块17栋10层B户型及19栋10层C户型。本工程主要工程质量样板为：室内给水工程、室内排水安装，室内电气照明安装，室内空调孔洞预留工程。
三、分部分项工程实物样板施工
1.给排水工程
1.1样板层选定及施工前要求
1.1.1在9号地17栋10层和19栋10层的样板层墙体砌筑完成后，实施给排水安装样板层施工。
1.1.2现场工长对水电安装工人进行安全、技术和施工现场文明施工的交底。
1.1.3在实施部位墙体上弹好1m水平标高线，在地面上根据房间垂直控制轴线定出墙面抹灰层总厚度。
1.1.4根据安装施工图，按标高线在墙上放出户内管线走向位置线，检查复核，无误后报监理、甲方专业人员验收。
1.2样板层穿楼板管道套管安装
1.2.1穿楼板套管做法
本样板工程穿楼板套管有防水要求，其套管材质为焊接钢管并按防水套管制作安装，见下图；套管尺寸均比管道尺寸大两档。

1.2.2穿楼板套管安装要求
1.2.2.1 套管制作应无毛刺，下料长度误差不得超过5mm,两端截面应垂直于管身；
1.2.2．2预埋或安装时必须实地放出套管的准确位置，然后固定套管，确保套管中心线在铅垂线上；
1.2.2.3穿楼面无防水要求的套管统一高出建筑地面标高20mm，有防水要求的穿楼面和穿屋面套管统一高出完成地面50mm。
1.2.2.4套管吊模浇筑时应检查是否移位和偏斜，及时纠正；
1.2.2.5拆模后进行自检，自检合格报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改，验收合格后填写并挂好验收合格牌。
1.3卫生间给排水支管安装
1.3.1 卫生间给水支管的安装敷设
1.3.1.1根据验收合格的墙地放样位置和走向线实施墙体开槽；
1.3.1.2用切割机进行开槽、人工凿除，开槽时做好安全防护及防尘保护，切割时严格按定位线进行，凿除深度一般为配件厚度加1～2cm，及时将产生的垃圾清理干净。
1.3.1.3逐一检查开槽位置和深度，并再次按照施工图放出各配水点的准确位置，有偏差时进行修整，修整好后将槽内灰尘清理干净。
1.3.1.4配管熔接并固定，根据地面墙体抹灰厚度控制线检查配水点的尺寸。各项合格后在监理旁站下进行水压试验。
1.3.1.5试验合格后应采用合格的水泥砂浆进行管道隐蔽，表面抹灰面一致，不得凸出未抹灰墙体。
1.3.1.6自检合格后报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改，验收合格后填写并挂好验收合格牌。
1.3.2卫生间排水支管安装
1.3.2.1根据验收合格的在地面放样的各器具连接管和地漏位置（复核预留洞口是否与图纸位置相同）以及管道走向线进行支吊架安装和管道预制；
1.3.2.2管道支吊架应根据管道坡度和PVC管道支吊架间距进行布置安装，采用金属卡应用胶管套在金属卡上。卫生间立干管过楼板做法，见下图：

1.3.2.3管道组装并粘接和固定，每根立管连接管应按要求在预留洞口中设置套管。
1.3.2.4安装完成后在监理旁站下做闭水和通水试验。合格后并对管道做好成品保护，避免洞口吊模污染管道。
1.3.2.5吊模固定时必须再次检查各排水口位置。
1.3.2.6立干管垂直度不超过规范要求；
1.3.2.7自检合格后报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改，验收合格后填写并挂好验收合格牌。
2.建筑电气工程
2.1样板层选定及施工前要求
2.1.1样板层及区域：在9号地17栋10层和19栋10层的样板层墙体砌筑完成后，实施电气安装样板层施工。
2.1.2现场工长对安装工人进行安全、技术和施工现场文明施工的交底。
2.1.3在实施部位墙体上弹好1.0m水平标高线，在地面上根据房间垂直控制轴线定出墙面抹灰层总厚度。
2.1.4根据安装施工图，按标高线在墙上放出户内管线走向位置线，检查复核，无误后报监理、甲方专业人员验收。
2.2户内立面线管，开关、插座底盒及户强弱配电箱的安装
2.2.1 根据安装施工图，按标高线在墙上放出户内电箱及开关、插座、管线走向位置线，检查复核，无误后报监理、甲方专业人员验收。
2.2.2用切割机进行开槽、人工凿除，开槽时做好安全防护及防尘保护，切割时严格按定位线进行，凿除深度一般为配件厚度加1～2cm，及时将产生的垃圾清理干净。
2.2.3 逐一检查开槽位置、深度，有偏差时进行修整，修整好后将槽内灰尘清理并提前润湿。
2.2.4采用水泥砂浆进行固定，固定时需根据地面墙体抹灰厚度控制线、水平线进行，确保其水平，表面抹灰面一致，不得凸出未抹灰墙体表面。
2.2.5开关控制相线，单相插座左零右相上接地，三相插座上面孔为接地，其余三孔为三相，见图一：

上孔接保护地线（PE）
右孔接相线（L）
左孔接零线（N）
上孔接保护地线（PE）
接相线L2
接相线L1
接相线L3

接地时严禁将几根线同时插入接线孔，应先将线头夹绞接用一根线引出绞接处搪锡，固定螺丝拧紧。

2.2.6箱内配管配线线：配管时保证线管排列整齐，进入箱内必须加锁母。盘前，盘后配线应成把成束，排列整齐，美观安全可靠。见下图：

配电箱配管图示
2.2.7开关插座安装：根据图纸，按标高线准确定位开关插座位置，保证底盒间距符合要求。
2.2.8安装好后进行自检，自检合格报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改。
3、 室内空调孔洞预留工程
3.1样板层选定及施工前要求
3.1.1样板层及区域：设置在9号地17栋10层和19栋10层。
3.1.2套管清理：找出主体结构工程中预埋的穿墙套管，复核套管位置及标高，并在套管内涂刷防锈漆。
3.1.3二次预留套管：根据图纸，配合土建砌筑进度，及时准确的在砖砌墙上预留孔洞，并作防锈处理。
3.1.3安装好后进行自检，自检合格报项目、监理、甲方专业工程师检查验收，对验收提出意见按期整改。
四、样板引路施工注意事项
1、样板施工前各部位作法已确定，各材料已按进度要求合格进场，现场见证取样送检合格。
2、样板集中展示部位需将各操作规程、质量管理制度、措施、安全施工注意事项全部挂牌上墙。
3、验收不合格的要立即整改，直到合格为止。
4、样板施工完成后应将各部位作法形成详细文字叙述，并由甲方、监理等确认。
6、施工过程中应及时收集样板施工、图片、影像资料，及时办好所有隐蔽验收手续，确保有案可查，施工完成后可制作幻灯片作为后期施工交底资料。
7、施工过程中应做好现场文明施工工作，做到工完场清，现场无垃圾、杂物、无剩余材料，并派专人进行日常维护。
8、及时将相资料报监理、甲方、质量监督人员检查验收。
