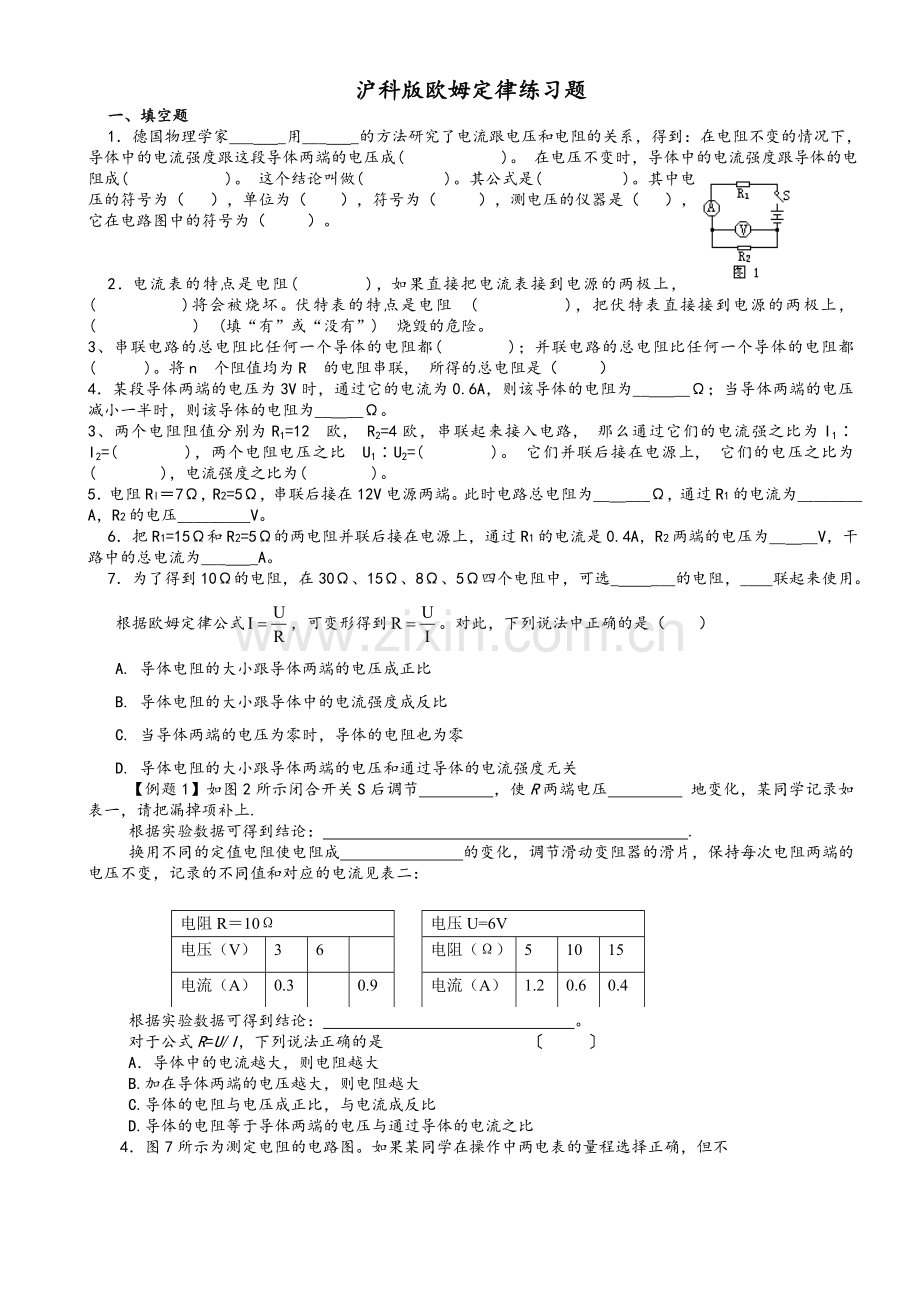

沪科版欧姆定律练习题
一、填空题
1．德国物理学家___ _用___ _的方法研究了电流跟电压和电阻的关系，得到：在电阻不变的情况下，导体中的电流强度跟这段导体两端的电压成(　　　　　 )。 在电压不变时，导体中的电流强度跟导体的电阻成(　　　　　 )。 这个结论叫做(　　　　 )。其公式是(　　　　 )。其中电压的符号为（ ），单位为（ ），符号为（ ），测电压的仪器是（ ），它在电路图中的符号为（ ）。

2．电流表的特点是电阻( 　　　)，如果直接把电流表接到电源的两极上，( 　　　　)将会被烧坏。伏特表的特点是电阻 (　　　　 )，把伏特表直接接到电源的两极上，(　　　　　 )　(填“有”或“没有”) 烧毁的危险。
3、串联电路的总电阻比任何一个导体的电阻都( 　　　)；并联电路的总电阻比任何一个导体的电阻都( 　　)。将n 个阻值均为R 的电阻串联, 所得的总电阻是（ ）
4．某段导体两端的电压为3V时，通过它的电流为0.6A，则该导体的电阻为__ __Ω；当导体两端的电压减小一半时，则该导体的电阻为__ __Ω。
3、两个电阻阻值分别为R1=12 欧, R2=4欧，串联起来接入电路, 那么通过它们的电流强之比为I1∶I2=(　　　 )，两个电阻电压之比 U1∶U2=(　　　 )。 它们并联后接在电源上, 它们的电压之比为(　　　 )，电流强度之比为( 　　　)。
5．电阻Rl＝7Ω，R2=5Ω，串联后接在12V电源两端。此时电路总电阻为__ ___Ω，通过R1的电流为________ A，R2的电压_________V。
6．把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为__ __V，干路中的总电流为___ _A。
7．为了得到10Ω的电阻，在30Ω、15Ω、8Ω、5Ω四个电阻中，可选_ ___的电阻，____联起来使用。
根据欧姆定律公式，可变形得到。对此，下列说法中正确的是（ ）
A. 导体电阻的大小跟导体两端的电压成正比
B. 导体电阻的大小跟导体中的电流强度成反比
C. 当导体两端的电压为零时，导体的电阻也为零
D. 导体电阻的大小跟导体两端的电压和通过导体的电流强度无关
【例题1】如图2所示闭合开关S后调节 ，使R两端电压 地变化，某同学记录如表一，请把漏掉项补上.
根据实验数据可得到结论： .
换用不同的定值电阻使电阻成 的变化，调节滑动变阻器的滑片，保持每次电阻两端的电压不变，记录的不同值和对应的电流见表二：

电阻R＝10Ω
电压（V）
3
6

电流（A）
0.3

0.9

电压U=6V
电阻（Ω）
5
10
15
电流（A）
1.2
0.6
0.4

根据实验数据可得到结论： 。
对于公式R=U/I，下列说法正确的是 〔 〕
A．导体中的电流越大，则电阻越大
B.加在导体两端的电压越大，则电阻越大
C.导体的电阻与电压成正比，与电流成反比
D.导体的电阻等于导体两端的电压与通过导体的电流之比

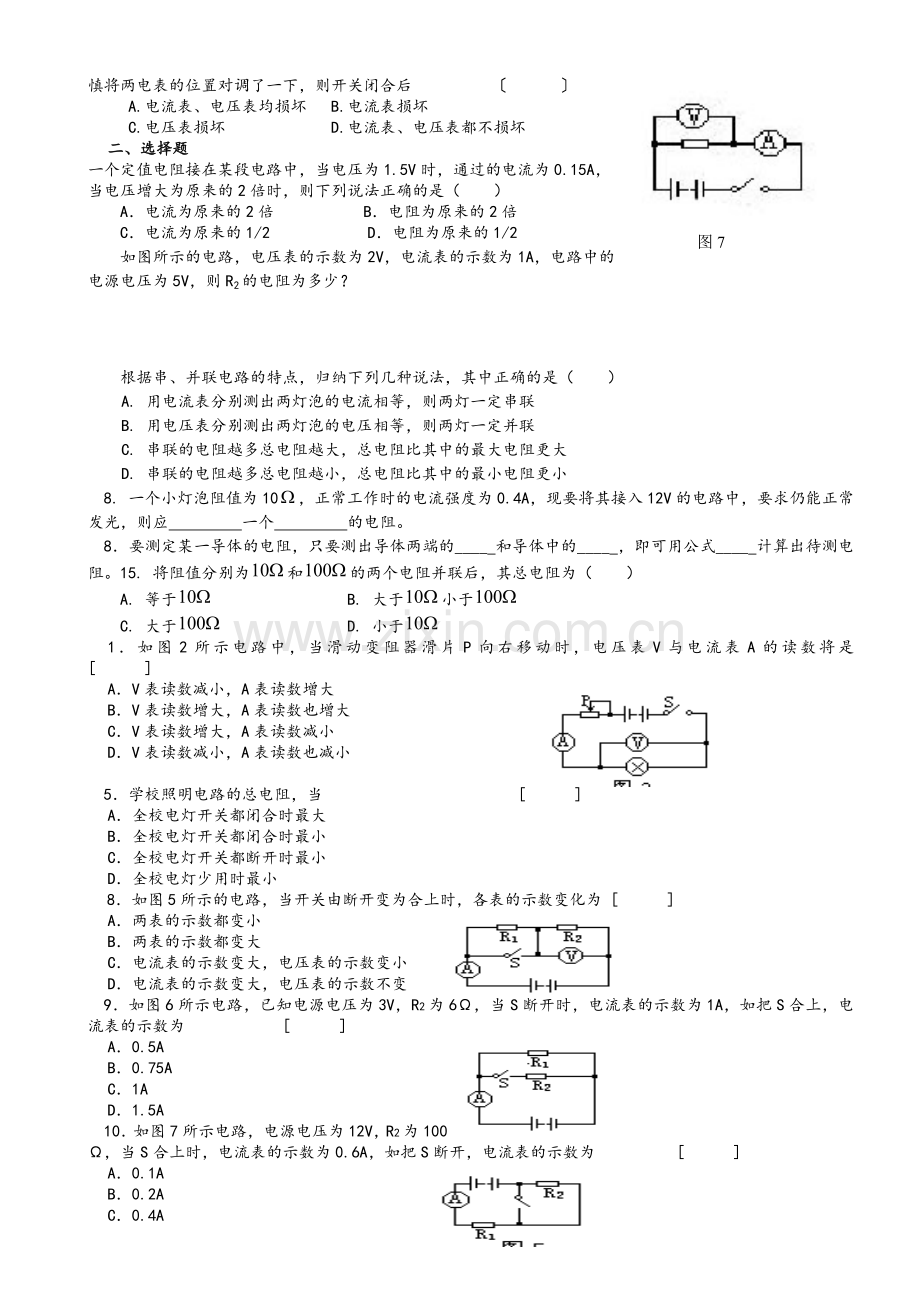

4．图7所示为测定电阻的电路图。如果某同学在操作中两电表的量程选择正确，但不
图7
慎将两电表的位置对调了一下，则开关闭合后 〔 〕
A.电流表、电压表均损坏　 B.电流表损坏
　 C.电压表损坏　 D.电流表、电压表都不损坏
二、选择题
一个定值电阻接在某段电路中，当电压为1.5V时，通过的电流为0.15A，当电压增大为原来的2倍时，则下列说法正确的是（ ）
A．电流为原来的2倍 B．电阻为原来的2倍
C．电流为原来的1/2 D．电阻为原来的1/2
如图所示的电路，电压表的示数为2V，电流表的示数为1A，电路中的电源电压为5V，则R2的电阻为多少？

根据串、并联电路的特点，归纳下列几种说法，其中正确的是（ ）
A. 用电流表分别测出两灯泡的电流相等，则两灯一定串联
B. 用电压表分别测出两灯泡的电压相等，则两灯一定并联
C. 串联的电阻越多总电阻越大，总电阻比其中的最大电阻更大
D. 串联的电阻越多总电阻越小，总电阻比其中的最小电阻更小
8. 一个小灯泡阻值为10，正常工作时的电流强度为0.4A，现要将其接入12V的电路中，要求仍能正常发光，则应 一个 的电阻。
8．要测定某一导体的电阻，只要测出导体两端的____ 和导体中的____ ，即可用公式____ 计算出待测电阻。15. 将阻值分别为和的两个电阻并联后，其总电阻为（ ）
A. 等于 B. 大于小于
C. 大于 D. 小于
1．如图2所示电路中，当滑动变阻器滑片P向右移动时，电压表V与电流表A的读数将是 [ ]
A．V表读数减小，A表读数增大
B．V表读数增大，A表读数也增大
C．V表读数增大，A表读数减小
D．V表读数减小，A表读数也减小

5．学校照明电路的总电阻，当 [ ]
A．全校电灯开关都闭合时最大
B．全校电灯开关都闭合时最小
C．全校电灯开关都断开时最小
D．全校电灯少用时最小
8．如图5所示的电路，当开关由断开变为合上时，各表的示数变化为 [ ]
A．两表的示数都变小
B．两表的示数都变大
C．电流表的示数变大，电压表的示数变小
D．电流表的示数变大，电压表的示数不变
9．如图6所示电路，已知电源电压为3V，R2为6Ω，当S断开时，电流表的示数为1A，如把S合上，电流表的示数为 [ ]
A．0.5A
B．0.75A
C．1A
D．1.5A
10．如图7所示电路，电源电压为12V，R2为100Ω，当S合上时，电流表的示数为0.6A，如把S断开，电流表的示数为 [ ]
A．0.1A
B．0.2A
C．0.4A
D．0.6A
11．一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为 [ ]
A．0～0.6A，0～3V
B．0～0.6A，0～15V
C．0～3A，0～3V
D．0～3A，0～15V
12．为了使一只电阻为10Ω、正常工作的电压为6V的电铃接在24V的电源上能正常工作，那么电路中必须 [ ]
A．串联一只30Ω的电阻
B．串联一只10Ω的电阻
图8

C．并联一只30Ω的电阻
D．并联一只10Ω的电阻

三、作图题和实验题
10. 图8为测电阻的实验电路图，要求：
(1)在图中填上电表的符号。
(2)在图中标出电表的正、负接线柱。
(3)如要使电流表的读数变小，滑动变阻器的滑片P
应向图中_______（左或右）端滑动。
某实验小组的同学探究电流与电压的关系时，用到如下器材：电源1个，电流表、电压表各1只，定值电阻（5Ω、10Ω、15Ω各1只），滑动变阻器1只，开关1个，导线若干；设计的电路如图 所示。
A
V
R1
R2
（1）这个实验使用了控制变量的方法，其中被控
制的变量是　　　　，滑动变阻器R2的作用
是　　　　　　　　　　　　　　　　　　。
下面是他们获取的一组实验数据
电压U／V
2
4
6
8
10
电流I／A
0.39
0.79
1.20
1.58
2.00

（2）实验中他们选用的定值电阻阻值为　　　　Ω；

0 2 4 6 8 10 12
0.4
0.8
1.2
1.6
2.0
U/V
I/A

0 2 4 6 8 10 12
0.4
0.8
1.2
1.6
2.0
U/V
I/A
（3）请在坐标系上画出电流随电压变化的图像；

（4）分析表中的数据或图像，你能得出的探究结论：　　　　　　　　　　　　　。
如图8(a)所示电路，在测量电阻的实验中，R为待测电阻，R＇为滑动变阻器。
(1)在圆圈中填上两表符号。
(2)移动滑动变阻器滑片P是为了改变__ __。在连接电路时，开关S应____，滑片应位于__ __端。
(3)设R约为3Ω，用笔线代替导线把图3(b)的元件连接成电路（注意导线不交叉，元件位置不移动）。

　四、计算题
1．图9所示的电路中，A、B两端的电压是6V，灯L1的电阻是8Ω，通过的电流是0.2 A，求：
(1)通过灯L2的电流；
(2)灯L1两端的电压；
(3)灯L2两端的电压和灯L2的电阻。

　2．一段导体两端的电压2V时，导体中的电流为0.5 A，如果两端电压增大到4V时，导体中的电流为多大？

欧姆定律计算练习题
1、如右图所示，电源电压保持不变，R＝15欧，若在电路中再串联一个阻值为60欧的电阻，电流表的示数为0.2安。要使电流表的示数增大为1.2安，需在图中如何连接电阻?阻值为多大?

2、如图所示的电路中，A、B两点间的电压是6V，电阻R1=4Ω，电阻R1两端的电压是2V，求：R1中的电流强度和电阻R2。

3、如图所示的电路中R1=5Ω，当开关S闭合时，I=0.6A I1=0.4A，求R2的电阻值。

4、如图所示的电路中，电流表示数为0.3A，电阻R1=40Ω，R2=60Ω，求：干路电流I。

5、如图所示的电路中，电源电压若保持不变。R1=4Ω，R3=6Ω。
⑴、如果开关S1、S2都断开时，电流表示数为0.6A，那么电源电压多大？
⑵、如果开S1、S2都闭合时，电流表示数为2A，那么R2的阻值是多大？

6、如图示的电路中，电源电压为6V，且保持不变，电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。
求：⑴、如果开关S1、S2都断开时，电流表电压表的示数是多大？
⑵、如果开关S1、S2都闭合时，电流表的示数是多大？

7、有一电阻为20Ω的电灯，在正常工作时它两端的电压为12V。但是我们手边现有的电源电压是18V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？

8、如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。当滑片P移至R2的最左端时，电流表示数为0.6A。当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？

9、右图所示，R1=10Ω，将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A。
求：⑴、电阻R1两端的电压；
⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电路的电阻。

10、右图所示，电源的电压为6V保持不变，电阻R1=5Ω，变阻器R2的最大阻值是10Ω。求：电流表、电压表的示数的变化范围。

11、如右图所示的电路中，R1=30Ω，闭合开关S后，滑动变阻器的滑片P移动到a端时，电流表的示数
I1=0.2A；当滑动变阻器P移动到b端时，电流表的示数I2=0.1Ω。求：滑动变阻器ab间的阻值Rab是多少？

12、如右图示，R1=20Ω，当开关S闭合时电流表示数为0.3A，当开关S断开时，电流表的示数变化了0.1A，求电阻R2的阻值。

13、有一只电铃，它正常工作时的电阻是10Ω，正常工作时的电压是4V，但我们手边只有电压为6V的电源和几个10Ω的电阻，要使电铃正常工作，该怎么办？

14、如图所示，电阻R1的电阻为10Ω，R2为30Ω，当开关S断开时，安培示数为0.6A,则当K闭合时，安培表的示数为多少？

15、如图所示电路，R0=10Ω，电源电压不变，当在电路中再随意串联一个R1=30Ω的电阻时，电流表示数为I1=0.25A，⑴、求电源电压
⑵、若要使电流表示数为I2=1.2A，需在右图中如何连接电阻？阻值为多大？

16、如右图所示，电路R1=10Ω，R2=20Ω，R0=20Ω，当S1闭合，S2断开时，电压表的示数为3.0V；当开关当S1断开，S2闭合时，电压表的示数为多少？

17、如图所示的电路，R=4Ω，另一个电阻Rx和电源电压U未知，当闭合开关S2，而S1、S3断开时，电流表的示数为0.5A；如果断开
S2，闭合开关S1、S3时，电流示数为2.25A。求：电阻Rx的阻值。

18、如右图示电源电压为9V，R1=3Ω，滑动变阻器R2的变化范围为0~20Ω，如果电流表采用0~0.6A量程，电压表采用0~3V量程，为了不使电流表、电压表损坏求滑动变阻器R2的取值范围。

19、将一个阻值为10欧的电铃与一个滑动变阻器串联后，接在电压为15伏的电源的两端，当滑动变阻器的阻值为15欧时，电铃恰好正常工作此时电路中电流和电铃两端电压各多大？若电源电压改为9伏，欲使电铃仍然正常工作，变阻器的阻值应变为多大？

20、如右图所示，当滑动变阻器调至阻值为15Ω时，电流表、电压表的示数分别为0.6A，15V。求当滑动变阻器调至阻值为23Ω时，电流表、电压表的示数为多少？

21、如图示的电路中，电源电压若保持不变，R1=4Ω，R2=6Ω。⑴、如果开关S1、S2都断开时，电流表的示数为0.6A，那么电源电压是多大？⑵、如果开关S1、S2都闭合时，电流表的示数为2A，那么R3的阻值是多大？

22、某公共场所（公共楼梯，医院走廊内）有一盏长明灯，电阻为500欧，要保证其使用寿命，规定允许通过的最大电流为0.2安。问应该怎样才能将这盏长明灯接到照明电路上？

23、如图示，R1=5Ω，R3=20Ω，它们与R2串联，接在电压为U的电源上，电压表V1的示数为10V，V2的示数为25V，求电源的电压是多少？

24、如右图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求⑴、R1和变阻器接入电路中部分的电阻是多少。⑵、如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？

25、电阻R1和R2串联后接在电压为9V的电源上，通过R1的电流强度是0.3A，R2的阻值为10Ω，求R1两端的电压和电阻大小。（要求画电路图，在图上标出有关物理量）

26、如右图示，电源电压U恒定，当开关S闭合时，电流表的示数为1.2A；当开关断开时，电流表的示数是0.4A，电压表的示数为6V，则两个灯泡的电阻分别是多大？

27、电阻R1的阻值为10Ω，当电阻R1和R2以某种方法连接在电源两端时，R1两端的电压为9V，当两电阻以另一种方法连接后接在同一电源两端时，R1两端的电压为3V，求电阻R2的阻值。

28、如右图所示的电路中，R1=6Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。电流表量程为0~0.6A，电压表的量程为0~3V。求：
⑴、 为保护电表，则滑动变阻器的变化范围为多少？
⑵、 当滑动变阻器R2为8Ω时，电流表、电压表的示数分别为多少？
