吊挂式全玻幕墙施工工艺.doc

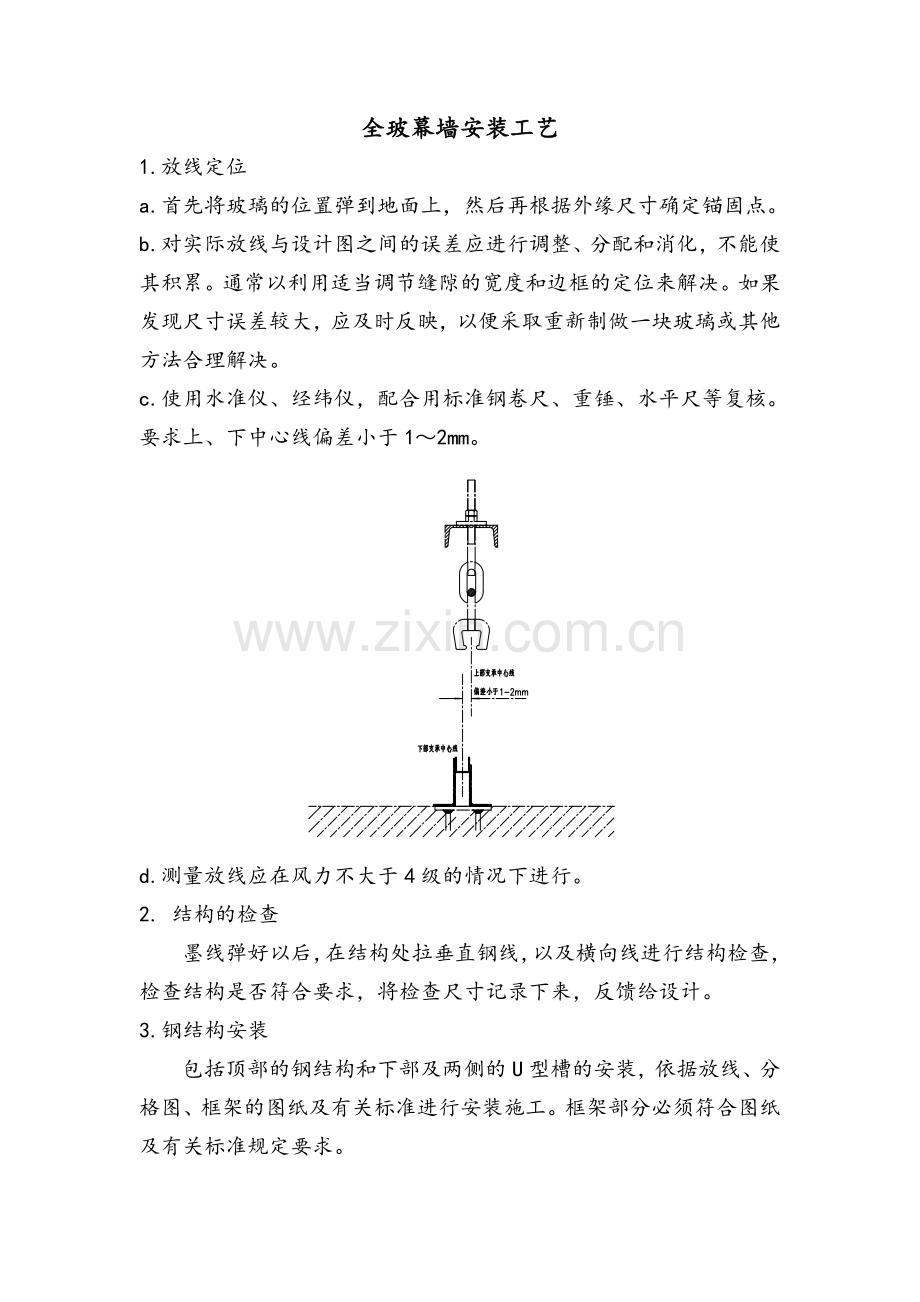

全玻幕墙安装工艺1.放线定位a.首先将玻璃的位置弹到地面上，然后再根据外缘尺寸确定锚固点。b.对实际放线与设计图之间的误差应进行调整、分配和消化，不能使其积累。通常以利用适当调节缝隙的宽度和边框的定位来解决。如果发现尺寸误差较大，应及时反映，以便采取重新制做一块玻璃或其他方法合理解决。c.使用水准仪、经纬仪，配合用标准钢卷尺、重锤、水平尺等复核。要求上、下中心线偏差小于12mm。d.测量放线应在风力不大于4级的情况下进行。2. 结构的检查墨线弹好以后，在结构处拉垂直钢线，以及横向线进行结构检查，检查结构是否符合要求，将检查尺寸记录下来，反馈给设计。3.钢结构安装包括顶部的钢结构和下部及两侧的U型槽的安装，依据放线、分格图、框架的图纸及有关标准进行安装施工。框架部分必须符合图纸及有关标准规定要求。a.上部钢结构安装必须保证以下公差：上部主支撑梁水平构件垂直误差2.0mm,水平偏差2.0mm；b.四边玻璃定位槽制作必须保证以下误差：上下左右对应槽垂直度和水平均应2.0mm；c.框架部分安装完毕后，安装队进行检查。检查合格后进行满焊，焊缝高度、长度必须符合图纸及有关标准要求，焊接时应注意焊接变形，保证框架符合图纸要求。d.防腐处理：防腐前必须先将焊渣、焊皮、锈蚀、油污、土建遗留物等处理干净；然后按图纸要求涂刷防锈漆两遍。4.玻璃吊装。a.再一次检查玻璃的质量，尤其要注意玻璃有无裂纹和崩边，吊夹铜片位置是否正确。用干布将玻璃的表面浮灰抹净，用记号笔标注玻璃的中心位置。b.安装电动吸盘机。电动吸盘机必须定位，左右对称，且略偏玻璃中心上方，使起吊后的玻璃不会左右偏斜，也不会发生转动。c.先将玻璃吊起 23cm，以检查各个吸盘是否都牢固吸附玻璃。d.在玻璃适当位置安装手动吸盘、拉缆绳索和侧边保护胶套。玻璃上的手动吸盘可使在玻璃就位时，在不同高度工作的工人都能用手协助玻璃就位。拉缆绳索是为了玻璃在起吊、旋转、就位时，工人能控制玻璃的摆动，防止玻璃受风力和吊车转动发生失控。e.在要安装玻璃处上下边框的内侧粘贴低发泡间隔方胶条，胶条的宽度与设计的胶缝宽度相同。粘贴胶条时要留出足够的注胶厚度。5.玻璃就位a.将玻璃移近就位位置后，司机要听从指挥长的命令操纵液压微动操作杆，使玻璃对准位置徐徐靠近。b.上层工人要把握好玻璃，防止玻璃在升降移位时碰撞钢架。待下层各工位工人都能把握住手动吸盘后，可将拼缝一侧的保护胶套摘去。利用吊挂电动吸盘的手动倒链将玻璃徐徐吊高，使玻璃下端超出下部边框少许。此时，下部工人要及时将玻璃轻轻拉入槽口，并用木板隔挡，防止与相邻玻璃碰撞。另外，有工人用木板依靠玻璃下端，保证在倒链慢慢下放玻璃时，玻璃能被放入到底框槽口内，要避免玻璃下端与金属槽口磕碰。c.安装好玻璃吊夹具，吊杆螺栓应放置在标注在钢横梁上的定位位置。反复调节杆螺栓，使玻璃提升和正确就位。第一块玻璃就位后要检查玻璃侧边的垂直度，以后就位的玻璃只需检查与已就位好的玻璃上下缝隙是否相等。d.安装上部外金属夹扣后，填塞上下边框外部槽口内的泡沫塑料圆条，使安装好的玻璃有临时固定。6.注密封胶a.所有注胶部位的玻璃和金属表面都要用丙酮或专用清洁剂擦拭干净，不能用湿布和清水擦洗，注胶部位表面必须干燥。b.沿胶缝位置粘贴胶带纸带，防止硅胶污染玻璃。c.要安排受过训练的专业注胶工施工，注胶时应内外双方同时进行，注胶要匀速、匀厚，不夹气泡。d.注胶后用专用工具刮胶，使胶缝呈微凹曲面。e.注胶工作不能在风雨天进行，防止雨水和风沙侵入胶缝。另外，注胶也不宜在低于 5 的低温条件下进行，温度太低胶液会发生流淌、延缓固化时间，甚至会影响拉伸强度。严格遵照产品说明书要求施工。f.耐候硅酮嵌缝胶的施工厚度应介于3545mm之间，太薄的胶缝对保证密封质量和防止雨水不利。g.胶缝的宽度通过设计计算确定，最小宽度为 6mm，常用宽度为 8mm，对受风荷载较大或地震设防要求较高时，可采用 10mm或 12mm。h.结构硅酮密封胶必须在产品有效期内使用，施工验收报告要有产品证明文件和记录。7.表面清洁和验收a.将玻璃内外表面清洗干净。b.再一次检查胶缝并进行必要的修补。c.整理施工记录和验收文件，积累经验和资料。
