程控电话交换通信系统检验批工程质量验收记录(一)-(三)GD.xls

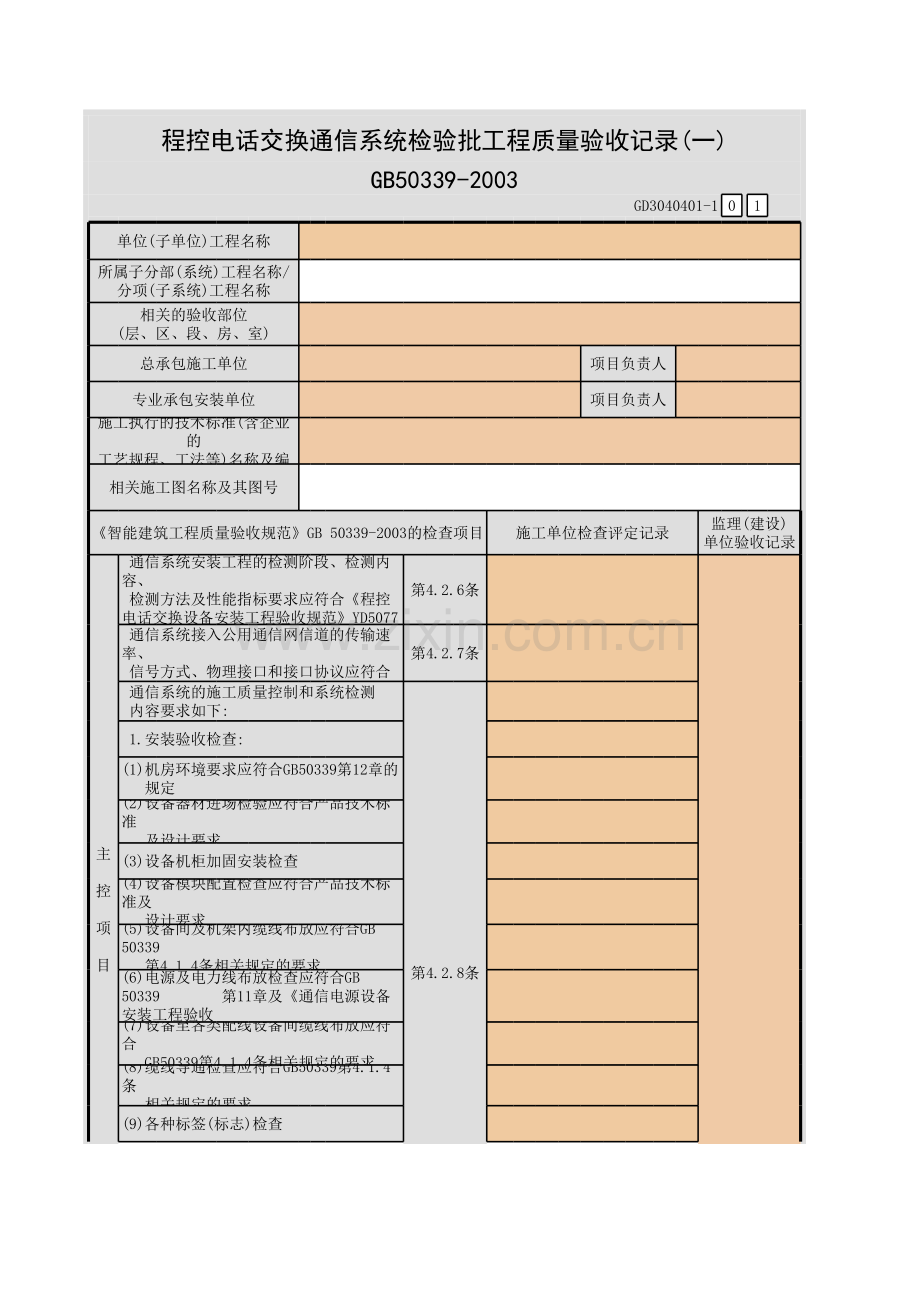

程控电话交换通信系统检验批工程质量验收记录(一)GB50339-2003GD3040401-1 01单位(子单位)工程名称所属子分部(系统)工程名称/分项(子系统)工程名称相关的验收部位(层、区、段、房、室)总承包施工单位项目负责人专业承包安装单位项目负责人施工执行的技术标准(含企业的工艺规程、工法等)名称及编号相关施工图名称及其图号智能建筑工程质量验收规范GB 50339-2003的检查项目施工单位检查评定记录监理(建设)单位验收记录主控项目 通信系统安装工程的检测阶段、检测内容、检测方法及性能指标要求应符合程控电话交换设备安装工程验收规范YD5077 等相关标准的要求第4.2.6条 通信系统接入公用通信网信道的传输速率、信号方式、物理接口和接口协议应符合设计 要求第4.2.7条 通信系统的施工质量控制和系统检测 内容要求如下:第4.2.8条 1.安装验收检查:(1)机房环境要求应符合GB50339第12章的 规定(2)设备器材进场检验应符合产品技术标准 及设计要求(3)设备机柜加固安装检查(4)设备模块配置检查应符合产品技术标准及 设计要求(5)设备间及机架内缆线布放应符合GB50339 第4.1.4条相关规定的要求(6)电源及电力线布放检查应符合GB50339 第11章及通信电源设备安装工程验收 规范YD5079相关规定的要求(7)设备至各类配线设备间缆线布放应符合 GB50339第4.1.4条相关规定的要求(8)缆线导通检查应符合GB50339第4.1.4条 相关规定的要求(9)各种标签(标志)检查(10)接地电阻值测试应符合GB50339第11章及 通信电源设备安装工程验收规范 YD 5079相关规定的要求(11)接地引入线及其它接地装置检查应符合 GB 50339第11章及通信电源设备安装 工程验收规范YD5079相关规定的要求程控电话交换通信系统检验批工程质量验收记录(二)GB50339-2003GD3040401-2 01智能建筑工程质量验收规范GB 50339-2003的检查项目施工单位检查评定记录监理(建设)单位验收记录主控项目(12)机房内防火措施第4.2.8条(13)机房内安全措施应符合GB50339第8章相关 规定的要求 2.通电测试前硬件检查:(1)按施工图设计要求检查设备安装状况(2)设备接地可靠(含检测接地电阻值)应符合 GB50339第11章及通信电源设备安装工程 验收规范YD5079相关规定的要求(3)供电电源的电压及极性应符合GB50339 第11章及通信电源设备安装工程验收规范 YD5079相关规定的要求 3.硬件测试应符合GB 50339第11章及通信电源 设备安装工程验收规范YD 5079相关规定的 要求:(1)设备供电正常(2)告(报)警指示工作正常(3)硬件通电无故障 4.系统检测:(1)系统功能(2)中继电路测试(3)用户连通性能测试(4)基本业务与可选业务功能(5)冗余设备切换功能(6)路由选择功能(7)信号与接口(8)过负荷功能(9)计费功能 5.系统维护管理:(1)软件版本符合合同规定(2)人机命令核实(3)告(报)警系统功能程控电话交换通信系统检验批工程质量验收记录(三)GB50339-2003GD3040401-3 01智能建筑工程质量验收规范GB 50339-2003的检查项目施工单位检查评定记录监理(建设)单位验收记录主控项目(4)故障诊断功能第4.2.8条(5)数据生成 6.网路支撑(1)网管功能(2)同步功能 7.模拟测试(1)呼叫接通率(2)计费准确率 专业承包安装单 位检查评定结果专业工长(施工员)(签名)施工班组长(签名)项目专业质量检查员(签名):年 月 日 监理(建设)单位验收结论 专业监理工程师(签名):(建设单位项目专业技术负责人签名):年 月 日 注:1.与系统检测(包括系统试运行验收的测试)相关的阶段、内容、方法和标准等要求，执行GB50339第 4.2.1、4.2.2、4.2.3、4.2.4和4.2.5条规定。2.在“专业承包安装单位检查评定结果”栏中应明确清晰表达出:各类机组(系统、回路)总数、抽检数和 百分比、本检验批验收判定的依据及结论等。监理(建设)单位验收结论
