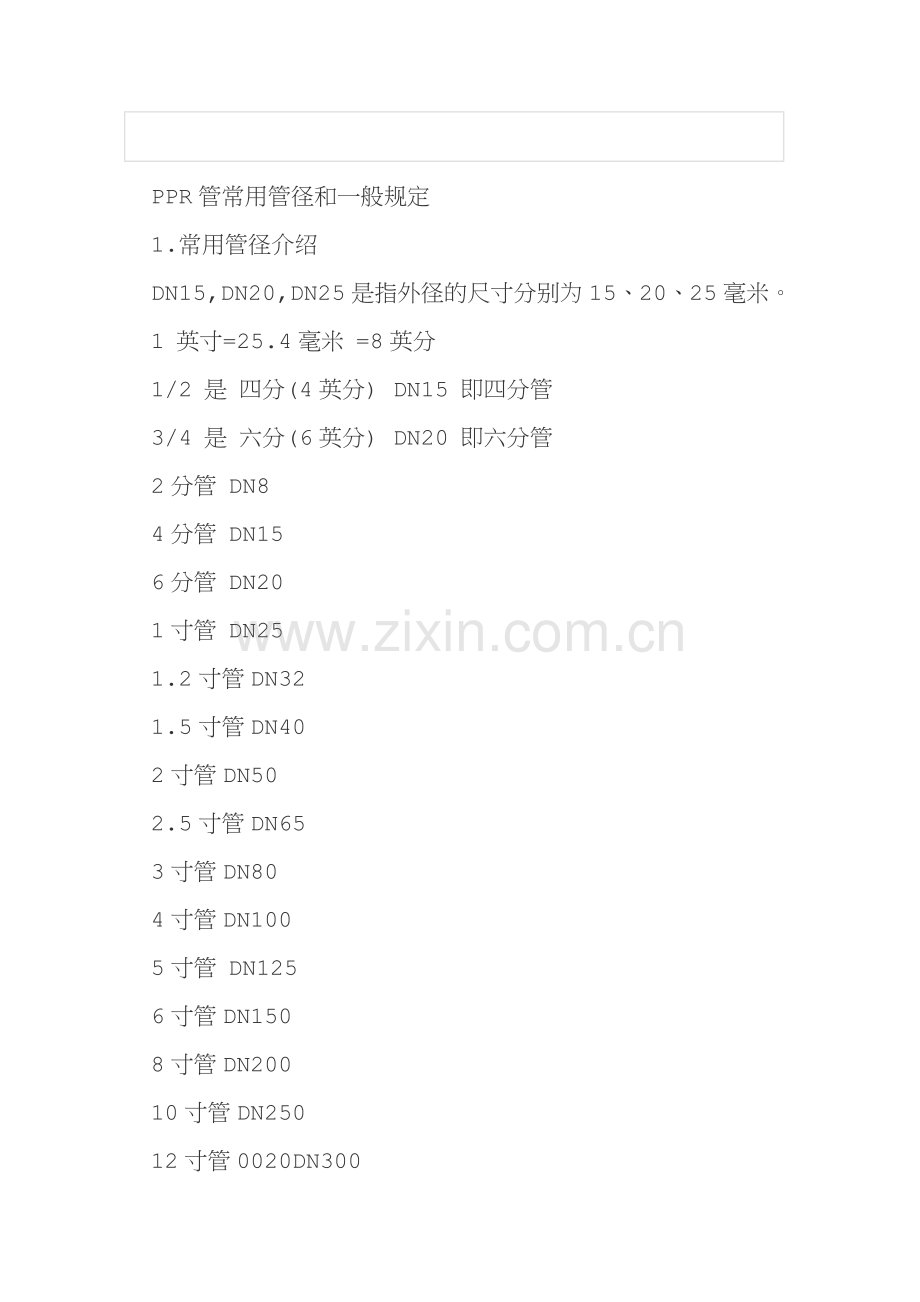

PPR管常用管径和一般规定
1.常用管径介绍
DN15,DN20,DN25是指外径的尺寸分别为15、20、25毫米。 1 英寸=25.4毫米 =8英分
1/2 是 四分(4英分) DN15 即四分管
3/4 是 六分(6英分) DN20 即六分管
2分管 DN8
4分管 DN15
6分管 DN20
1寸管 DN25
1.2寸管DN32
1.5寸管DN40
2寸管DN50
2.5寸管DN65
3寸管DN80
4寸管DN100
5寸管 DN125
6寸管DN150
8寸管DN200
10寸管DN250
12寸管0020DN300
2.通用管径介绍

第2页
2.1管径应以mm为单位。
2.2管径的表达方式应符合下列规定：
2.2.1水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径即标准化后的平均直径DN表示；
2.2.2无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
2.2.3钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径D表示；
2.2.4塑料管材，管径宜按产品标准的方法表示；
2.2.5当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）
PPR管材规格用管系列S、公称外径dn×公称壁厚en表示
例：PPR管系列S5、PPR公称直径dn25mm、PPR公称壁厚en2.5mm
表示为S5、dn25×en2.5mm
PPR管系列S：是用以表示ppr管材规格的无量纲数值系列，有如下关系S=（dn-en）/ 2 en
其中：dn——PPR公称外径，单位为mm
en——PPR公称壁厚，单位为mm
一般常用的PP-R管规格有5、4、3.2、2.5、2五个系列

第3页
PPR管规格PPR管材按标准尺寸率SDR值分为11、9、7.4、6、5五个系列。
PPR管规格PPR标准尺寸率SDR：为PPR管材公称外径dn与公称壁厚en的比值。
PPR管规格SDR与PPR管系列的关系如下：SDR=2S+1 PPR管件规格的表示方法：
PPR管件公称外径dn 指与PPR管件相连的PPR管材的公称外径。PPR管件的壁厚应不小于相同PPR管系列S的PPR管材的壁厚。
大部分企业PPR管件都只有最高标准S2一个系列,冷热水全部试用 PPR管规格S5系列--------------1.25兆帕(12.5公斤)
PPR管规格S4系列--------------1.6兆帕(16公斤)
PPR管规格S3.2系列------------2.0兆帕(20公斤)
PPR管规格S2系列--------------2.5兆帕(25公斤)
PP-R与钢管连接方法
PP-R管与钢管连接分为两种:丝扣连接和法兰连接
PP-R :DN20接钢管4分丝扣或法兰
PP-R: DN25接钢管6分丝扣或法兰
PP-R: DN32接钢管1 寸丝扣或法兰
PP-R: DN40接钢管1又1/2寸丝扣或法兰
PP-R: DN50接钢管1 又3/4寸丝扣或法兰
PP-R: DN63接钢管2寸丝扣或法兰
PP-R: DN75接钢管2又1/2寸丝扣或法兰
PP-R: DN90接钢管2又3/4寸丝扣或法兰
PP-R: DN110接钢管3寸丝扣或法兰
钢管公称直径
公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。 这是缘自金属管的管璧很薄，管外径与管内径相差无几，所以取管的外径与管的内径之平均值当作管径称呼。
DN是公称通径，公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等；
为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附
件也用公称直径表示，意义同有缝管
