位置控制电路的安装与维修.ppt

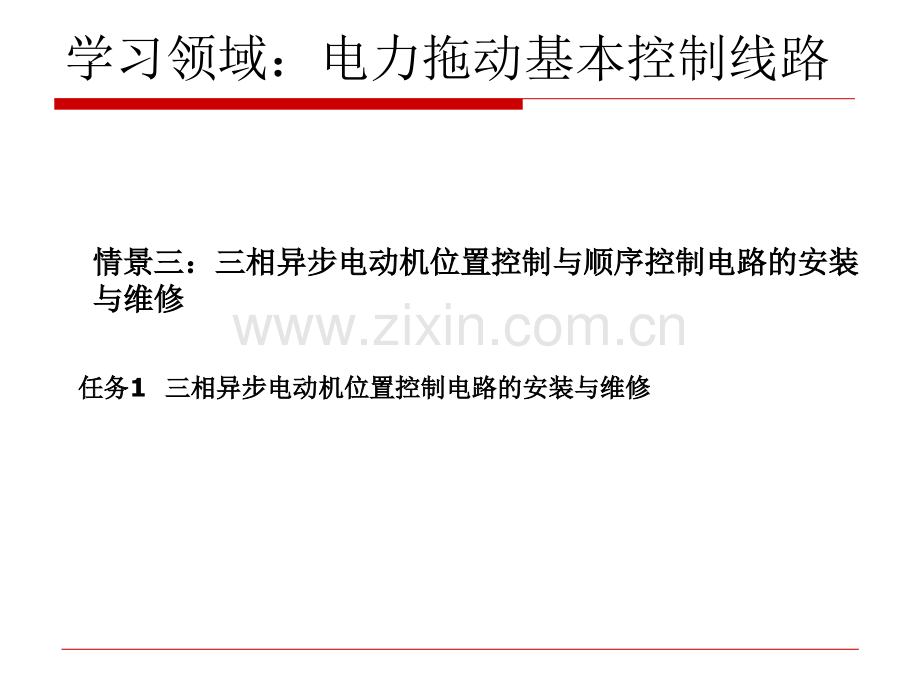

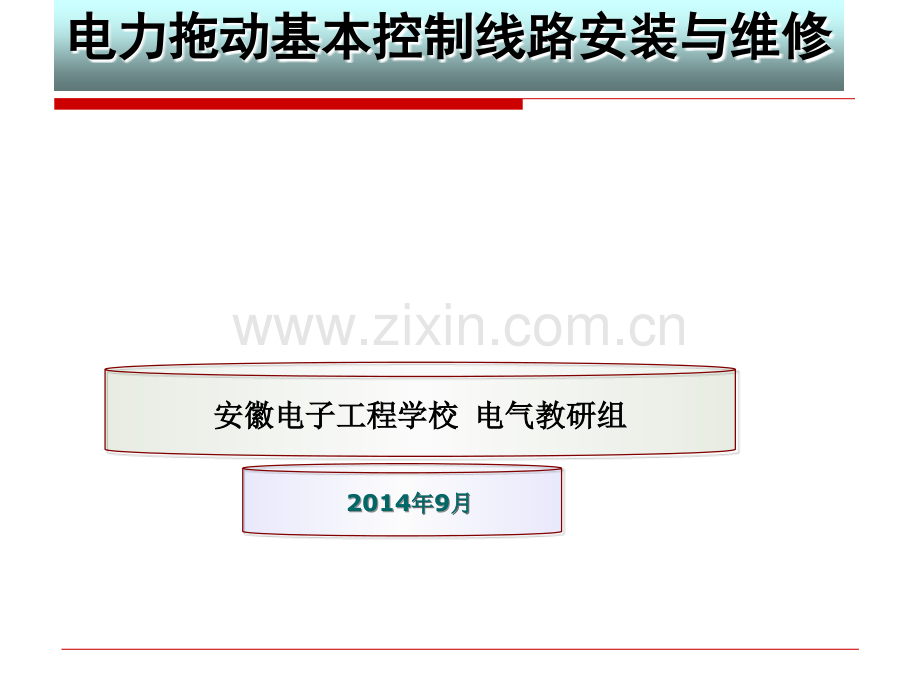

电力拖动基本控制线路安装与维修电力拖动基本控制线路安装与维修 20142014年年年年9 9月月月月安徽电子工程学校安徽电子工程学校 电气教研组电气教研组学习领域：电力拖动基本控制线路 任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修情景三：三相异步电动机位置控制与顺序控制电路的安装情景三：三相异步电动机位置控制与顺序控制电路的安装与维修与维修1.正确识别、选用、安装、使用行程开关，熟悉它的功能、基本结构、工作原理及型号含义，熟记它的图形符号和文字符号。2正确理解三相异步电动机位置控制电路的工作原理。任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修知识目标教学目标教学目标能力目标1能按照工艺要求正确安装位置控制电路。2掌握板前线槽布线工艺要求。3熟练使用仪表检修位置控制电路。素养目标初步具备获取信息、制定实施工作计划、自我学习能力、理解能力、团队协作能力、计划组织能力、沟通交流能力、环保意识和安全意识。任务分析任务分析2相关知识相关知识31任务描述任务描述任务实施任务实施5检查评价交流检查评价交流6知识拓展知识拓展7任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修任务准备4主要内容主要工作任务主要工作任务三相异步电动机位置控制电路的安装任务要求：1正确绘制位置控制电路的元件布置图和接线图2行程开关等电器元件安装要正确、牢固3安装布线要符合板前线槽工艺要求4通电试车时要严格遵守安全规程任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修工作任务描述工作任务描述一、一、任务描述任务描述 对生产机械运动部件的行程或位置限制，即对拖动生产机械运动部件的电动机进行控制，当运动部件到达设定位置或行程后，电路能自动停止电动机的运行。这种利用生产机械运动部件上的挡铁与行程开关碰撞，使其触头动作，来接通或断开电路，以实现对生产机械运动部件的位置或行程的自动控制，称为位置控制，又称行程控制或限位控制位置控制，又称行程控制或限位控制。而实现这种控制要求所依靠的主要电器是行程开关或接近开关。任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修二、二、任务分析任务分析任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 1、行程开关的结构原理、符号及型号含义三、三、相关知识相关知识图 行程开关的结构和符号（一）行程开关（一）行程开关 行程开关是一种利用生产机械某些运动部件的碰撞来发出控制指令的主令电器。主要用于控制生产机械的运动方向、速度、行程大小或位置，是一种自动控制电器。任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 三、三、相关知识相关知识a)单轮旋转式 b)直动式（按钮式）c)双轮旋转式行程开关外形图任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 2、行程开关的结构原理、符号及型号含义LX19系列和JLXK1系列行程开关的型号及含义如下：三、三、相关知识相关知识任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 三、三、相关知识相关知识任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 3、行程开关的选用行程开关的主要参数有型式、工作行程、额定电压及触头的电流容量，在产品说明书中都有详细说明。主要根据动作要求、安装位置及触头数量选择。三、三、相关知识相关知识任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 （二）位置控制电路的组成及（二）位置控制电路的组成及工作原理工作原理下图所示是工厂车间里的行车常采用的位置控制电路图。位置控制电路图三、三、相关知识相关知识任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修图1-3-1的工作原理：先合上电源开关QF。三、三、相关知识相关知识任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 三、三、相关知识相关知识任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 1、领料单根据电气原理图，选用工具、仪表、耗材及器材，填写领料单。根据电气原理图，选用工具、仪表、耗材及器材，填写领料单。四、四、任务准备任务准备2、仪表、工具、耗材和器材准备任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 四、四、任务准备任务准备2、仪表、工具、耗材和器材准备SQMSBKMQFXTFUKH任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 3、板前线槽布线工艺要求 （1）走线槽安装工艺要求：安装走线槽时，因做到横平竖直、排列整齐匀称、安装牢固和安装牢固和便于走线等。（2）板前线槽配线工艺要求：1）所有导线的截面积在等于或大于0.5mm2时，必须采用软线。考虑到机械强度的原因，所用导线的最小截面积，在控制箱外为1mm2，控制箱内为0.75mm2.但对控制箱内通过很小电流的电路连线，如电子逻辑电路，可用0.2mm2，并且可以采用硬线，但只能用于不移动又无震动的场合。2）布线时，严禁损伤线芯和导线绝缘。四、四、任务准备任务准备任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 3）各电气元件接线端子引出导线的走线，以元件的水平中心线为界限，在水平中心线以上接线端子引出的导线，必须进入元件上面的走线槽；在水平中心线以下接线端子引出的导线，必须进入元件下面的走线槽。任何导线都不允许从水平方向进入走线槽内。4）各电器元件接线端子上引出或引入的导线，除间距很小和元件机械强度很差允许直接架空敷设外，其它导线必须经过走线槽内进行连接。5）进入走线槽内的导线要完全置于走线槽内，并应尽可能避免交叉，装线不要超过其容量的70%，以便于能盖上线槽盖和以后的装配及维修。四、四、任务准备任务准备任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 6）各电器元件与走线槽之间的外露导线，应走线合理，并尽可能做到横平竖直，变换走向要垂直。同一个元件上位置一致的端子和同型号电器元件中位置一致的端子上，引出或引入的导线，要敷设在同一平面上，并应做到高低一致或前后一致，不得交叉。7）所有接线端子、导线线头上，都应套有与电路图上相应接点线号一致的编码套管，并按线号进行连接，连接必须牢靠，不得松动。8）在任何情况下，接线端子都必须与导线截面积和材料性质相适应。当接线端子不适合连接软线或较小面积的软线时，可以再导线端头穿上针形或叉形扎头并压紧。四、四、任务准备任务准备任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修 9）一般一个接线端子只能连接一根导线，如果采用专门设计的端子，可以连接两根或多根导线，但导线的连接方式，必须是公认的、在工艺上成熟的各种方式，如夹紧、压接、焊接、绕接等，并应严格按照连接工艺的工序要求进行。四、四、任务准备任务准备任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修安装步骤五、任务实施五、任务实施三相异步电动机位置控制电路的安装三相异步电动机位置控制电路的安装1、识读电路图2、工具、仪表准备3、元件质量检测任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修4、绘制布置图和接线图，固定元器件五、任务实施五、任务实施1）绘制布置图任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修五、任务实施五、任务实施2）绘制接线图任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修五、任务实施五、任务实施5、布线6、安装电动机、保护接电线连接7、控制板外部的导线8、自检9、交验、连接电源3）固定元器件任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修五、任务实施五、任务实施10、通电试车 (1)空载操作试验合上电源开关QF，按照双重联锁的正反转控制线路的试验步骤检查各控制、保护环节的动作。试验结果一切正常后，再操作按下SB1使KM1得电动作，然后用绝缘棒按下SQ1的滚轮，使触点分断，则KM1应失电释放。用同样的方法检查SQ2对KM2的控制作用。反复操作几次，检查限位控制线路动作的可靠性。任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修五、任务实施五、任务实施（2）带负荷试车 断开QF，接好电动机接线，上好接触器灭弧罩，合上QF，做好立即停车的准备，作下述几项调试。1）检查电动机的转向 2）检查行程开关的限位作用任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修五、任务实施五、任务实施接线图示例接线图示例 完成工作任务并达到控制要求后，各小组长主持，小组之间按照工作过程讲解工作方法，互相交流展示本组成果，互相学习不同的控制思想和控制方法，拓宽思维，锻炼沟通交流能力。任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修六、六、检查、评价、交流检查、评价、交流任务任务1 三相异步电动机位置控制电路的安装与维修三相异步电动机位置控制电路的安装与维修七、七、知识拓展知识拓展 接近开关又称为无触点行程开关。它能在一定距离内检测有无物体靠近。当物体接近到设定的距离时，就可以发出“动作”信号。接近开关的核心部分是“感辨头”，它对接近的物体有很高的感辩能力。选择合适的接近开关可以取代行程开关。此课件下载可自行编辑修改，此课件供参考！此课件下载可自行编辑修改，此课件供参考！部分内容来源于网络，如有侵权请与我联系删除！部分内容来源于网络，如有侵权请与我联系删除！
