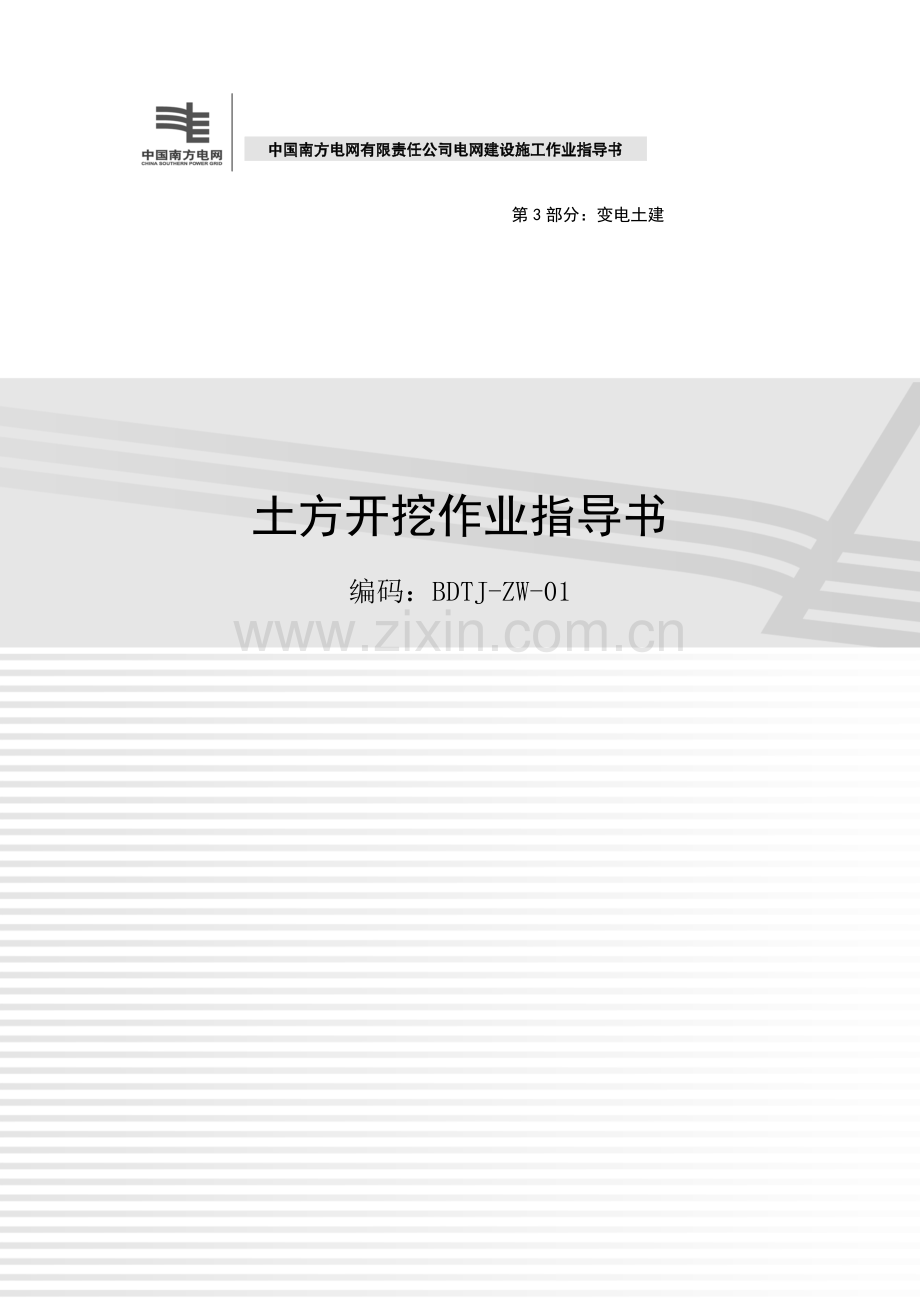

第3部分：变电土建

土方开挖作业指导书

编码：BDTJ-ZW-01

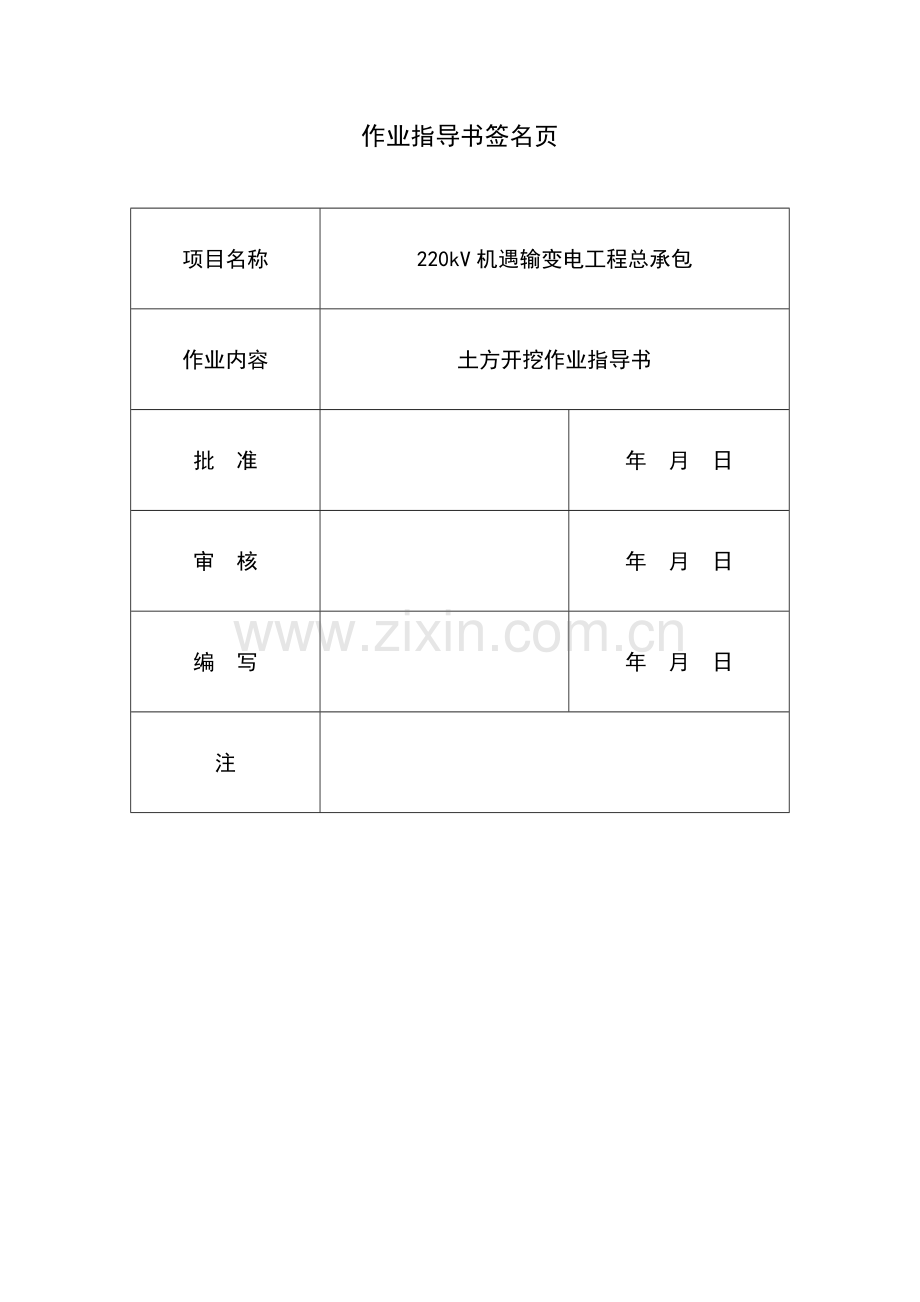

作业指导书签名页

项目名称
220kV机遇输变电工程总承包
作业内容
土方开挖作业指导书
批 准

年 月 日
审 核

年 月 日
编 写

年 月 日
注

目　　次
1　适用范围 3
2　编写依据 3
3　作业流程 3
4　工作前安全风险辨析及控制措施 4
5　作业准备 4
6　作业方法 5
7　质量控制措施及检验标准 6

1　适用范围
本作业指导书适用于110～500kV电网工程的建筑物、构筑物的大型基坑（槽）、管沟、大面积平整场地以及开山取土等机械挖土和人工挖土。
2　编写依据
表2-1　编　写　依　据
序号
引用资料名称
1
GB 50202—2002《建筑地基基础工程施工质量验收规范》
2
GB 50300—2001《建筑工程施工质量验收统一标准》
3
DL/T 52101.1—2005《电力建设施工质量验收及评定规程 第1部分：土建工程》
4
《10kV～500kV输变电及配电工程质量验收与评定标准　第3部分：变电土建工程》
5
Q/CSG 11105—2008《南方电网工程施工工艺控制规范》
6
工程设计图纸、施工组织设计（方案）等技术文件

3　作业流程
　　作业（工序）流程图见图3-1。

图3-1　作业（工序）流程图
4　安全风险辨析及预控
4.1土方开挖作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与土方开挖作业相关联的《电网建设安全施工作业票》（编码：BDTJ-ZW-01、03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
表4-1 作业任务安全基准风险指南
序号
危 害 名 称
风险种类
风险等级
风险控制措施
1
未按要求放坡
坍塌
可接受的风险
在基础开挖前由项目总工向作业人员进行技术交底明确放坡要求，由专职监护人员负责作业过程中的监督检查落实
2
未降水的基坑
坍塌
可接受的风险
由电工班组在作业前完成降水措施的布置，经项目部检查满足作业要求后方可进行开挖
3
未设台阶的向上运土
坍塌
可接受的风险
在坑内向上运土时，应在边坡上挖设台阶，其宽度不得小于0.7m并应经常检查运土工具的绳索是否牢固，作业过程中加强监护，运土下方严禁人员逗留
4
有缺陷的运土索具
打击
可接受的风险
作业前必须由班组长检查，索具是否牢固，经检查合格同意后，方可向外运土
5
没有安全防护设施的基坑作业
坠落
可接受的风险
作业前桩孔内壁应由安装班组负责设尼龙保险绳，并随挖孔深度增加放长至工作面，作为上下基坑使用
6
基坑边缘的浮石*
打击
可接受的风险
挖出的土石方应及时运走，深基础及孔口四周2m范围内不准堆放浮石杂物
7
机动车临近通过
坍塌
可接受的风险
机动车辆通行时，应由安全员作出预防措施，并在行驶过程中加强监护。如不能保证足够安全距离时，必须先停止坑内的一切作业，且人员撤离至安全区域
8
未做措施的孔
坠落
可接受的风险
人工挖孔作业人员下班休息后，由专人负责孔口的封盖，且安全员进行检查
9
人员在基坑内休息
坍塌/掩埋
可接受的风险
对施工人员的安全教育，安全员对基坑施工的巡视，发现有作业人员在坑内休息行为的应该及时阻止；施工现场适当设置休息点
10
基坑与建筑物安全距离不够
坍塌
可接受的风险
在基础开挖前由项目总工向作业人员进行技术交底明确作业必须保持的安全距离，由专职监护人员负责作业过程中的监督检查落实
11
基坑发生异常变化
坍塌
可接受的风险
对有易坍塌土层和地下水的基坑进行监测，基坑开挖后应尽快施工基础，没能及时浇筑的，应在基坑开挖后采取支护措施
12
深基坑作业前未进行空气质量检测
中毒
可接受的风险
开工前必须进行气体检测，深基坑需配备专用送风设备
13
无安全防护的基坑*
坠落
可接受的风险
基坑开挖后由项目部安全员及施工员巡视一遍施工现场，检查围蔽措施是否落实
14
未查明地下管线的开挖
设备停运/停电
可接受的风险
工程负责人在作业前需向有关部门了解地下管线情况和进行实地勘察，查明地下管线情况；向作业人员进行交底，对有地下管线的位置进行警示标注，开挖时应有专人监护
15
漏电的潜水泵
触电
可接受的风险
降水用的电气设备必须在使用前进行检查，确认符合要求后方可使用
16
上下基坑无通道
坠落
可接受的风险
基坑开挖方案应同时考虑要开挖上下基坑通道，开挖基坑前应该先完成通道设置，经验收合格后方可进行基坑内的施工作业
17
无支护的基坑作业
坍塌
可接受的风险
基坑开挖方案应同时考虑基坑内壁的支撑要求，在作业过程中由架子工班组负责支撑的搭设及维护

5　作业准备
5.1　人员配备
表5-1　人员配备表
工 序 名 称
建议工作人数
负责人数
监护人数
确定坡度

确定开挖顺序

测量放线

土方开挖

清底

注：作业人数根据具体工程量规模配备。
5.2　主要工器具及仪器仪表配置
表5-2　主要工器具及仪器仪表配置表
序号
名 称
规格/编号
单位
数量
备 注
1
铁锹（尖、平头两种）

把
10

2
梯子

副
3

3
铁镐

把
10

4
撬棍

个
10

5
手推车

辆
3

6
小白线或20号铅丝

个
5

7
钢卷尺以及坡度尺

把
3

8
挖土机

辆
1

9
自卸车

辆
2

10
测量设备

套
2

注：主要工器具及仪器仪表根据具体工程量规模配备。

6　作业方法
6.1　坡度的确定
6.1.1　在天然湿度的土中，开挖基坑（槽）和管沟时，当挖土深度不超过下列数值的规定时，可不放坡，不加支撑。
6.1.1.1　密实、中密的砂土和碎石类土（充填物为黏性土），1.0m；
6.1.1.2　硬塑、可塑的黏质粉土及粉质黏土，1.25m；
6.1.1.3　硬塑、可塑的黏土和碎石类土（充填物为黏性土），1.5m；
6.1.1.4　坚硬的黏土，2.0m。
6.1.2　超过上述规定深度，在5m以内时，当土具有天然湿度，构造均匀，水文地质条件好，且无地下水时，不加支撑的基坑（槽）和管沟必须按规定放坡。如挖土深度超过5m时，应按专业性施工方案来确定。
6.2　开挖顺序
6.2.1　采用推土机开挖大型基坑（槽）时，一般应从两端或顶端开始（纵向）推土，把土推向中部或顶端，暂时堆积，然后再横向将土推离基坑（槽）的两侧。
6.2.2　采用铲运机开挖大型基坑（槽）时，应纵向分行、分层按照坡度线向下铲挖，但每层的中心线地段应比两边稍高一些，以防积水。
6.2.3　挖土机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑（槽）或管沟深度的1/2。
6.3　测量放线
6.3.1　在开挖前，要根据施工图纸、开挖放坡坡度及核准的轴线桩测放开挖上下口的白灰线。
6.3.2　开挖前，开挖范围内的所有轴线桩和水准点都要引出施工活动区域以外，用大方木桩深打后钉上铁钉并加以保护。
6.3.3　在挖掘土方施工过程中，应进行中线、槽断面、高程的校核。
6.3.4　所有的测量木桩、红线点一经核实后，应落实专人对其进行定期检查复核，以确保红线的准确性。
6.4　土方开挖 ★
6.4.1　从上到下分层分段依次进行。做成一定坡势，以利泄水。
6.4.2　在开挖过程中，应随时检查槽壁和边坡状态。深度大于1.5m时，根据土质变化情况，应做好基坑（槽）或管沟的支撑准备，以防坍陷。
6.4.3　开挖基坑（槽）和管沟，不得超挖，宜开挖至设计标高10cm以上。
6.4.4　在机械挖不到的土方，应人工配合随时进行挖掘，以便及时用机械挖走。
6.5　修边和清底 ★
在距槽底设计标高50cm槽边处，抄出水平线，钉上小木橛，然后用人工将暂留土挖走。同时由两端轴线（中心线）引桩拉通线检查距槽边尺寸，确定槽宽，以此修整槽边。最后清除槽底土方。
7　质量控制措施及检验标准
7.1　质量控制措施
7.1.1　边坡坡度必须符合设计要求、现行施工规范的规定以及施工技术措施要求。
7.1.2　基坑开挖，应严格控制基底的标高，标桩间的距离宜≤3m。
7.1.3　基坑周围应设排水沟，坑槽内应设置合理的排水措施。
7.2　质量控制表
表7-1　质量控制表
序号
控 制 点
控 制 方 式
W
H
S
1
定位放线
●

2
土方开挖

●

注：H：停工待检点；W：见证点；S：旁站点，下同。

7.3　质量检验标准
按照《10kV～500kV输变电及配电工程质量验收与评定标准　第3部分：变电土建工程》中的规定执行。

《施工作业指导书》分析表
施工作业指导书名称
土方开挖作业指导书
施工作业指导书编号
BDTJ-ZW-01
具体内容：
1、 挖方弃土应距槽（沟）边沿2.0米以外，高度不超过1.5米。
2、 开挖到距坑底约500mm以内时，应抄出距基槽底的水平线，严格控制基底标高，避免超挖，尽量减少对地基土层的扰动；预留100~200mm人工修整。如个别地方超挖，应用砂、碎石垫实。
