平键强度校核例题.ppt

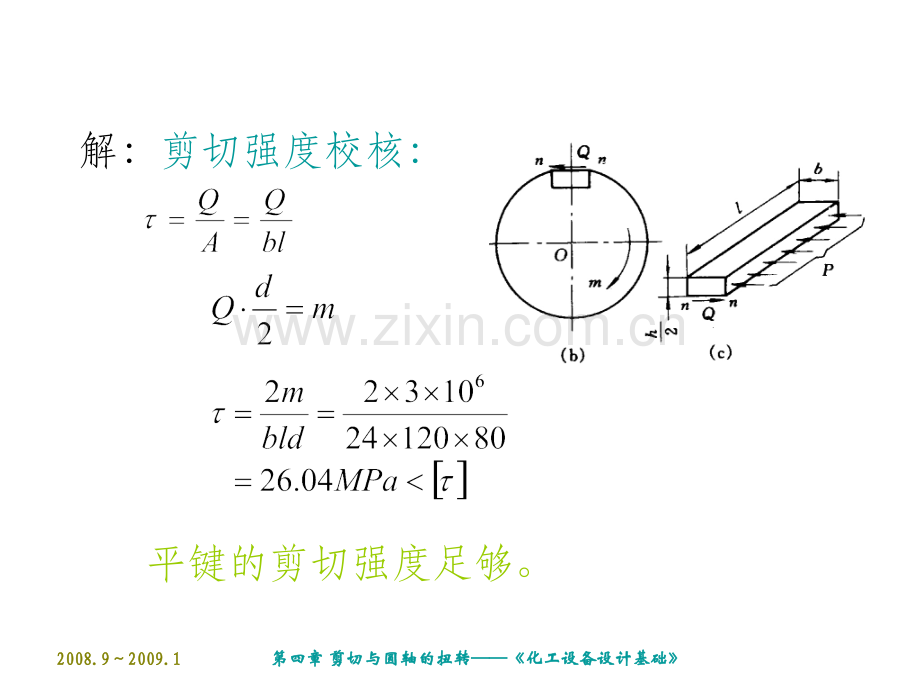

图示带轮用平键与轴联接（图中只画出了轴与键，未画带轮）。已知轴径d=80mm，平键的尺寸为bxhxl=24x14x120mm，传递的力偶矩为m=3kN m，键的许用剪应力=80MPa，许用挤压应力j=180MPa，试校核键的强度。2008.92008.92009.12009.1第四章第四章 剪切与圆轴的扭转剪切与圆轴的扭转化工设备设计基础化工设备设计基础解：剪切强度校核：平键的剪切强度足够。2008.92008.92009.12009.1第四章第四章 剪切与圆轴的扭转剪切与圆轴的扭转化工设备设计基础化工设备设计基础 挤压强度校核：故平键的挤压强度也足够。2008.92008.92009.12009.1第四章第四章 剪切与圆轴的扭转剪切与圆轴的扭转化工设备设计基础化工设备设计基础感谢亲观看此幻灯片，此课件部分内容来源于网络，感谢亲观看此幻灯片，此课件部分内容来源于网络，如有侵权请及时联系我们删除，谢谢配合！如有侵权请及时联系我们删除，谢谢配合！
