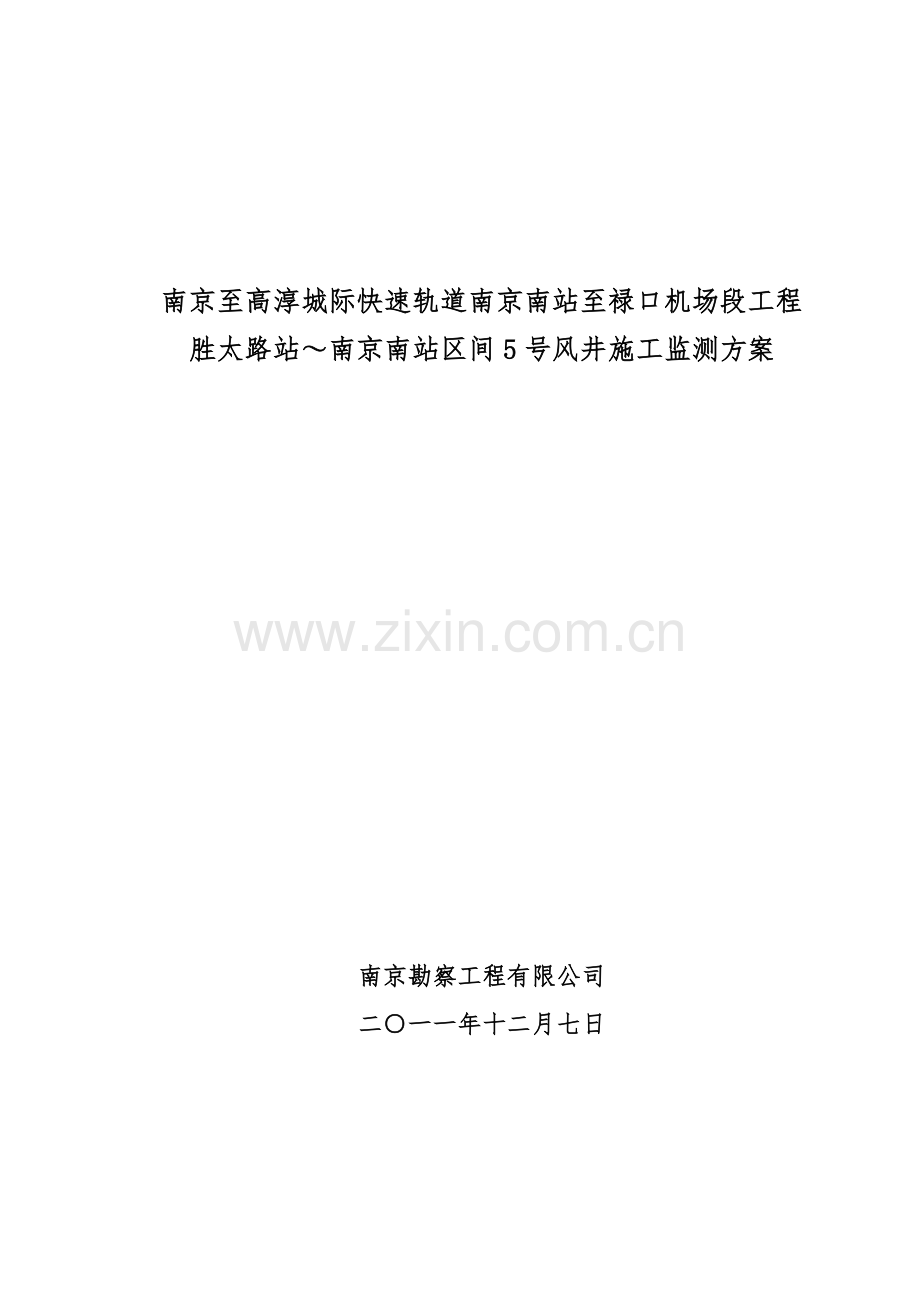

南京至高淳城际快速轨道南京南站至禄口机场段工程
胜太路站～南京南站区间5号风井施工监测方案

南京勘察工程有限公司
二○一一年十二月七日

南京至高淳城际快速轨道南京南站至禄口机场段工程
胜太路站～南京南站区间5号风井施工监测方案
会 签 栏

编制： 时间：

复核： 时间：

批准： 时间：

目 录
1、编制依据
2、工程概况
2.1工程的位置和范围
2.2工程规模与结构形式
2.3工程周边环境
3、监测的目的与意义
4、监测设计原则
4.1系统性原则
4.2可靠性原则
4.3与设计相结合原则
4.4关键部位优先、兼顾全局的原则
4.5与施工相结合原则
4.6经济合理性原则
5、地下风井施工监测
5.1监测项目与测点布置
5.2监测点布置与量测
5.3监测实施方法
5.4监测周期与频率
5.5控制指标的确定及控制值
5.5.1报警值的确定原则
5.5.2各项监测控制指标
5.6监测资料的处理和信息反馈
5.6.1监测数据处理方法
5.6.2监测的成果资料及提交
6、管理体系与监测反馈程序
6.1监控量测流程图
6.2反馈程序
6.3监测技术、质量与安全保证措施与要求
6.4参加监测主要的人员组成
6.5本项目使用的仪器设备及精度控制

南京至高淳城际快速轨道南京南站至禄口机场段工程
胜太路站～南京南站区间5号风井施工监测方案

1、编制依据
1、《建筑地基基础设计规范》GB50007-2002；
2、《建筑基坑支护技术规程》JGJ120-99；
3、《岩土工程勘察规范》GB50021-2001；
4、《工程测量规范》GB50026-2007；
5、《精密水准测量规范》GB/T15314-9406；
6、《地下铁道工程施工及验收规范》GB50299-1999；
7、《建筑变形测量规程》JGJ/T8-2007；
8、《基坑工程手册》，刘建航主编；
9、《建筑物沉降观测方法》DGJ32/J 18-2006；
10、《建筑地基基础工程施工质量验收规范》（50202-2002）；
11、《建筑基坑工程监测技术规范》（GB50497-2009）
12、《南京至高淳城际快速轨道南京南站至禄口机场段工程可行性研究报告》
13、胜太路站～南京南站区间5号风井有关设计资料。
2、工程概况
2.1工程的位置和范围
胜太路站~南京南站区间5号风井下穿规划站北一路，进入规划站北一路与规划站西三路交叉路口东南侧的地块内，风亭采用顶出方式，为有盖高风亭。5号风井为地下五层框架结构。5号风井右线起始里程为YDK34+176.170，右线终点里程为YDK34+226.170；左线起点里程为ZDK34+193.909，左线终点里程为ZDK34+243.909；5号风井全长为50m。
本段平面线路无平面曲线。本段纵断面左线线路坡度均为5.845‰，坡长分别为355.237m、右线线路坡度均为5.894‰，坡长为350.369m，5号风井范围内无竖曲线。左线起始里程处的轨面高程为-17.447m，终点里程处的轨面高程为-17.155m，右线起始里程处的轨面高程为-17.492m，终点里程处的轨面高程为-17.197m。5号风井范围内现状地面高程按吴淞高程+15.300m进行整平，顶板覆土约4.6m。盾构段底板厚度1500mm，垫层厚度200mm，基坑宽度为22.1m，基坑深度36.4m，锚索段底板厚度1500mm，垫层厚度200mm，基坑宽度为22.1m，基坑深度34.88m，标准段底板厚度1500mm，垫层厚度200mm，基坑宽度为20m，基坑深度34.88m。5号风井内部结构为钢筋混凝土箱型结构，采用钻孔桩围护结构，明挖顺做法施工，即开挖至基坑底后顺作风井底、中、顶板及侧墙和其它结构。5号风井作为区间风井，西端区间采用盾构法，东端区间采用单洞单线矿山法，风井与矿山法区间分界里程为YDK34+229.170（ZDK34+246.909）。
根据本基坑功能，结合地质及周边环境，依据江苏省和南京地区建筑基坑支护的有关技术规范和规定，本基坑安全等级为一级。
2.2工程规模与结构形式
本风井基坑围护设计详见图纸，主要情况如下：
（1）风井围护结构标准段及盾构井段采用∅1200@1500钻孔灌注桩加内支撑体系，轨排井段采用∅1200@1500钻孔灌注桩加锚索体系，围护桩长39.88～40.9m，基坑开挖深度34.88m～36.4m，基坑开挖底面位于J/1-2x-3c中风化粉细砂岩层，围护桩插入J/1-2x-3c中风化粉细砂岩层中。标准段及盾构井段风井围护结构竖向设置六道支撑，其中第一道支撑采用钢筋混凝土支撑，截面尺寸800x900mm,水平间距3～5m，其余均为∅609钢管支撑，Q235b钢，壁厚t=16mm，间距3～3.5m，在第二及第六道支撑端部设置钢围檩(工45a双拼，为Q235b钢)。钢支撑预加轴力详见围护结构横断面图；轨排井段风井围护结构竖向设置九道锚索，其中第一道锚索作用在冠梁上，其余均设置在混凝土腰梁上，第一至七道锚索间距为1.5m，第八至九道锚索间距为3.0m。风井围护桩设置冠梁有两种形式，支撑段设置冠梁一1200×1000，锚索段设置冠梁二1200×1000，标准段端头设置冠梁三1200×1000，为满足矿山法进洞凿除桩的要求，冠梁三为配筋加强型。
（2）围护桩间采用直径800双管旋喷桩止水，旋喷桩需插入强风化岩下1米。
（3）本风井采用复合墙结构，围护桩作为施工阶段的围护结构，侧墙与围护桩之间有外包防水层将其隔离。
2.3工程周边环境
本基坑开挖深度较深，在影响范围内有建筑物分布，需重点保护。
3、监测的目的与意义
由于地质条件、荷载条件、材料性质、地下构筑物的受力状态和力学机理、施工条件以及外界其它因素的复杂性，岩土工程迄今为止还是一门不完善的科学技术，很难单纯从理论上计算出和预测工程中可能遇到的问题，而且理论预测值还不能全面而准确的反应工程的各种变化。所以，在理论分析指导下有计划的进行现场监测是十分必要的。
监测是对工程施工质量及其安全性用相对精确之数值解释表达的一种定量方法和有效手段，是对工程设计经验安全系数的动态诠释，是保证工程顺利完成的必需条件。在预先周密安排好的计划下，在适当的位置和时刻采用先进的仪器和方法进行监测可收到良好的效果，特别是在工程师根据监测数据及时调整各项施工参数，使施工处于最佳状态，在实行“信息化”施工方面起到日益重要的、不可替代的作用。
通过对围护结构和周边环境的监测工作，可达到以下目的：
(1)及时发现不稳定因素：
由于围护结构开挖深度大，工程地质条件差，施工周期长,加上自然环境因素的不可预测性，必须借助监测手段进行必要的补充，以便及时获取相关信息，确保围护结构稳定安全。
(2)验证设计，指导施工：
通过监测可以了解支护结构内部及周边土体的实际变形和应力分布，用于验证设计方案与实际情况的吻合程度，并根据变形和应力分布情况来调整设计和施工，为施工提供有价值的指导性意见。
(3)保障业主及相关社会利益：
本围护结构为南京市重点建设项目的一部分，社会影响尤为重要。跟踪掌握在土方开挖和地下结构施工过程中可能出现的各种不利现象，及时调整施工参数、施工工序以及是否要采取应急措施等提供技术依据，对保障业主声誉及相关社会利益不受损害具有重大意义。
(4)分析区域性施工特征：
通过对支护结构、周边环境等监测数据的收集、整理和综合分析，了解各监测对象的实际变形情况及施工对周边环境的影响程度，分析区域性岩土变形特征及支护方式，为以后南京地铁的全面设计与施工积累宝贵经验。
4、监测设计原则
4.1系统性原则
（1）所设计的各种监测项目有机结合，相辅相成，测试数据能相互进行校验；
（2）发挥系统功效，对围护结构进行全方位、立体、实时监测，并确保监测的准确性、及时性；
（3）在施工过程中进行连续监测，保证监测数据的连续性、完整性、系统性。
4.2可靠性原则
（1）所采用的监测手段应是比较完善的或已基本成熟的方法；
（2）监测中所使用的监测仪器、元件均应事先进行率定，并在有效期内使用；
（3）监测点应采取有效的保护措施。
4.3与设计相结合原则
（1）对设计使用的关键参数进行监测，以便达到进一步优化设计的目的；
（2）对评审中有争议的工艺、原理所涉及的部位进行监测，通过监测数据的反演分析和计算对其进行校核；
（3）依据设计计算确定支护结构、支撑结构、周边环境等的警界值。
4.4关键部位优先、兼顾全局的原则
（1）对支护结构体敏感区域增加测点数量和项目，进行重点监测；
（2）对岩土工程勘察报告中描述的岩土层变化起伏较大的位置和施工中发现异常的部位进行重点监测；
（3）对关键部位以外的区域在系统性的基础上均匀布设监测点。
4.5与施工相结合原则
（1）结合施工工况调整监测点的布设方法和位置；
（2）结合施工工况调整测试方法或手段、监测元器件种类或型号及测点保护方式或措施；
（3）结合施工工况调整测试时间、测试频率。
4.6经济合理性原则
（1）在安全、可靠的前提下结合工程经验尽可能地采用直观、简单、有效的测试方法；
（2）在确保质量的基础上尽可能的选择成本较低的国产监测元件；
（3）在系统、安全的前提下，合理利用监测点之间的关系，减少测点布设数量，降低监测成本。
5、地下风井施工监测
5.1监测项目与测点布置
根据设计要求，结合施工环境和工况情况，本工程的监测由工程安全监测和周围环境监测两部分组成，其主要目的是掌握风井结构及周围环境在施工期间的变形，及时反馈给设计和施工，确保本工程的安全。
根据相关规范、南京市相关文件及设计图纸要求，本工程监测项目见下表１。
表１ 5#风井基坑监测项目
序号
监测项目
监测目的
所用仪器设备
测点布置与数量
1
基坑内外观察
了解基坑土质和围护结构裂缝及渗水情况
目测
按实
2
桩体、土体
深层位移
了解在基坑开挖过程中围护结构及外侧土体在不同深度水平位移情况
CX03-E型伺服式测斜仪、测斜管
土体深层位移：布设6个测孔，孔深均为42m，编号TX1～6；
桩体深层位移：布设6个测孔，孔深40～41m，编号CX1～6。
3
围护结构顶部水平、垂直位移
了解在基坑开挖过程中围护结构顶部的水平、垂直位移变化情况
Topcon GTS332W全站仪、Leica DNA03数字水准仪、铟钢水准尺
每隔10m左右布设一测点，预计共布设10点，编号S1～10。
4
坑外地下水位
监测水位变化，确保临近建、构筑物安全
SWJ90水位仪、水位管
布设4个测点，与土体深层水平位移观测点共用，编号SW1～4。
5
支撑轴力
了解支撑在土方开挖和地下室施工中的受力变化情况，为支护稳定提供指导
钢支撑反力计或钢筋计、频率仪
每层支撑设2组测点。一层为混凝土撑，每组4个钢筋计，共计8只钢筋计，其余钢支撑每组设两个反力计，共计20只反力计，编号ZL1～12。
6
土压力
了解基坑外土体在土方开挖和地下室施工中的受力变化情况，为支护稳定提供指导
土压力计、ZXY-1频率仪
布设４组测点（编号TY1～4），每组测点竖向设8个土压力计，合计32只土压力计。
7
锚素拉力
了解锚素在土方开挖和地下室施工中的受力变化情况，为支护稳定提供指导
钢素测力计、ZXY-1频率仪
选取17根锚素埋设锚素测力计，共计17个钢素测力计（编号ML1～17）。
8
承压水水头
了解承压水在土方开挖和地下室施工中的水位变化情况
SWJ90水位仪
在基坑内设2个承压水水头监测点，可采用施工单位布设的降水井（编号CS1～2）。
9
建、构筑物沉降、倾斜
了解周边建、构筑物沉降、倾斜状态，判断建筑物安全性
Topcon GTS332W全站仪、Leica DNA03数字水准仪、铟钢水准尺
对北测2栋建筑物进行沉降、倾斜观测，共布设8个倾斜观测点（编号Q1～8）、16个沉降观测点（编号H1～16）
10
立柱沉降
了解立柱在土方开挖过程中的沉隆变化情况，为土方开挖提供指导
Leica DNA03数字水准仪、铟钢水准尺
选取2根立柱进行立柱沉降观测（编号L1～2）
11
桩体应力监测
了解支护桩体在土方开挖过程中的受力变化情况，为支护稳定提供指导
钢筋计、频率仪
布设４组测点（编号ZY1～4），每组测点竖向设8个断面，每个断面设2只钢筋计，共计64只钢筋计。
另：在场地四角处埋设4个钻孔基准点（由施工单位提供），作为沉降、位移监测基准点，基准点应定期校核。
5.2监测点布置与量测
监测项目的点位具体布置详见附图：监测点平面、剖面布置图。
5.3监测实施方法
（1）土体、桩体测斜观测
①桩体测斜点埋设：将测斜管绑扎在围护结构的钢筋笼主筋上，深度同桩长，滑槽要有一组垂直于基坑面，上下用盖子封好，以防止泥浆进入。
②土体测斜点埋设：土体测斜点埋设采用钻机成孔，孔径108mm，孔深均为42m，成孔后将测斜管（Φ70）装入孔中，并在测斜管中注入清水将测斜管内壁洗净，再用中细砂等材料将测斜管与孔壁间空隙填实。在测斜管的装设过程中，应注意：上下用盖子封好，以防止泥浆进入，测斜管保持垂直，滑槽要有一组垂直于基坑面。
量测方法与原理：图5.3.1为测斜仪量测的原理图，图中探头下滑动轮作用点相对于上滑动轮作用点的水平偏差可以通过仪器测得的倾角计算得到，计算公式为：

式中 ——第量测段的相对水平偏差增量值；
——第量测段的垂直长度，本工程为1.0m；
——第量测段的相对倾角增量值。
将每段间隔取为常数，则水平偏差总量与水平位移仅为的函数，同时计入
管端水平位移量值，可得: ；监测精度：1mm。

图5.3.1 测斜仪量测原理图
（2）围护结构顶部水平位移观测
基点埋设：沿围护结构边线方向设置四个基点，基点须钻孔埋设。
测点埋设：在测点位置打入水泥钉并编号。
观测方法：水平位移监测拟采用视准线法和极坐标法综合测试，具体方法如下：
视准线法：沿基坑边选定的方向线上埋设二个永久控制点，也称端点，然后在基坑边沿这二端点所连成的直线（即方向线）上设立一排点（称照准点，即测点），定期观测这排点偏离固定方向的距离，并加以比较，即可求出这些测点的水平位移量。
极坐标法：如左图所示，分别设立基准点、工作点和变形观测点，基准点埋设于固定区域，稳定不动。工作点是基准点与变形观测点之间的联系点，用以直接测定观测点的平面坐标，通过比较历次观测所得的数值，即可求得测点的水平位移量，同时通过多余观测值对观测数据进行平差，校验测量结果并提高测量精度。
水平位移基准点的稳定采用多点定向的方法进行定期检测，准确校核。水平位移测量等级为一级。
监测精度：1mm。
（3）支撑轴力观测
该项测试主要用于了解在基坑开挖及结构施工过程中支撑的轴力情况，结合围护结构的位移测试对围护结构的安全和稳定性做出评估，监测精度：小于1kPa。
测点埋设：a、钢筋砼支撑轴力监测点埋设：首先应根据钢筋砼支撑测点应力计算值，选择合适量程的钢筋应力计，在安装前对钢筋计进行拉、压两种受力状态的标定；在绑扎、焊接钢筋混凝土支撑梁钢筋时，将支撑梁断面上下需监测的受力主筋割断，割断的钢筋长度与钢筋计和二端的连接杆等长，再将连接杆与钢筋双面满焊，待焊点冷却后，再将钢筋计拧上，钢筋计导线引出支撑梁部位，用软管包裹。支撑梁浇注混凝土后，检查应力计电路和绝缘情况。具体施工时，请施工单位协助我方焊接、安装钢筋应力计，确保钢筋应力计埋设的位置和方向满足测试的相关技术要求，防止导线、钢筋应力计在焊接过程中被损坏。导线外露部分用红漆涂抹，提醒现场各方注意保护测试仪器的信号电缆。
B、钢支撑反力计的焊接和安装（如左图所示）：
在钢支撑安装过程中，指定专人到现场，指导施工人员焊接、安装反力计，确保反力计埋设的位置和方向满足测试的相关技术要求，防止导线、反力计在焊接过程中被损坏。导线用红漆涂抹，提醒现场各方注意保护测试仪器的信号电缆。
量测方法与原理：使用频率接收仪测试，通过元器件的导线连接进行量测，所得读数均为频率值，频率计显示的一定频率对应一定拉压力，通过监测频率的改变来测得拉压力变化。计算时按照实验标定频率——压力换算数据，进而根据公式可换算出支撑轴力值，对于钢筋混凝土撑，具体为：
通过埋设在支撑断面位置的钢筋应力计所测数据经率定系数计算，可得出断面位置上的主筋受力Pg。假定同一断面处钢筋应变与混凝土应变相等，因此支撑混凝土轴力Pz与主筋钢筋受力Pg之间有一比例关系：

式中： A：支撑身截面积；
Egh ：支撑砼弹性模量(折算弹性模量)；
Ag1：钢筋砼断面的全部主筋(钢筋)截面积之和；
Ag2：单根钢筋应力计截面积；
Eg：钢筋弹性模量；
Ec：砼弹性模量。
　　　　由此可得断面位置的支撑轴力P。
（4）坑外地下水位观测
地下水位监测的目的是了解围护结构的止水情况，以防止由于渗漏水而引起坑外水土向坑内流失，从而导致基坑围护结构、周围建筑物和地下管线的破坏。
测点埋设：将水位管钻孔埋入在需测水位处的土层中，位置位于止水帷幕外2m左右，水位管埋深至开挖深度下4m。
量测方法：具体测量时，打开顶盖，放下测头，测头接触到地下水面时蜂鸣器响，测读孔口读数，与上次测值比较，即为地下水位的变化量。
观测方法：用SWJ90钢尺水仪量测地下水位深度。
监测精度：1mm。
（5）沉降观测
沉降观测的目的是了解立柱、周围建构筑物、及围护结构顶部垂直位移变化情况，以防止由于降水及基坑开挖而导致基坑围护结构、周围建筑物和地下管线的破坏。
测点埋设：可在测点位置打入水泥钉并编号。
观测方法：用Leica DNA03数字水准仪定期对测点进行水准测量，测量后对数据进行平差计算，并与初次及上次测量数据进行比较，得出累计沉降量、本次沉降量及沉降速率。
监测精度：0.1mm。
（6）锚素拉力观测
测点布置：布置在锚素端部。
测点埋设：在锚素安装之前，将钢素测力计安装在锚素端部。在锚素安装过程中注意对钢素测力计的保护，记下钢素测力计型号，将钢素测力计编号，导线头上设置号码管，并将导线集结成束保护好。
量测方法与原理：锚素拉力观测使用频率仪，根据钢素测力计的频率——轴力标定曲线可将量测数据直接换算出相应的轴力值，根据锚素的直径可换算出锚素应力，并可根据截面形状等用钢筋混凝土理论算出所测截面的内力。
监测精度：1kPa。
（7）承压水水位观测
承压水水位监测的目的是了解承压水水头变化情况，以防止由于基坑内降水而引起透水事故，从而导致基坑围护结构、周围建筑物和地下管线的破坏。
测点埋设：可采用施工单位埋设的进入隔水层的降水井。
量测方法：具体测量时，打开顶盖，放下测头，测头接触到地下水面时蜂鸣器响，测读孔口读数，与上次测值比较，即为水位的变化量。
用SWJ90钢尺水仪量测地下水位深度。
监测精度：1mm。
（8）建、构筑物倾斜观测
倾斜观测的目的是了解周围建、构筑物的倾斜变化情况，以防止由于降水及基坑开挖而导致周边建、构筑物倾斜较大。
测点埋设：在每栋建筑物的四个大角分别埋设，可在测点位置打入水泥钉并编号。
观测方法：用Topcon GTS332W全站仪定期对测点进行垂直度测量，可采用投点法，测量后对数据进行计算，并与初次及上次测量数据进行比较，了解建筑物的倾斜变化情况。
监测精度：0.1mm。
（9）土压力观测
测点布置：布置在围护结构外侧土体。
测点埋设：在基坑外侧选取2处埋设土压力计，每处安装8个断面（-4米，-8米，-12米，-16米，-20米，-24米，-28米，-32米），每个测点应分别钻孔埋设。为了保证土压力计的测试效果，必须采用导向架，以确保土压力计的方向正确。埋设过程中必须对土压力计编号，导线头上设置号码管，并将导线集结成束保护好。
量测方法与原理：土压力观测使用频率仪，根据土压力计的测数据直接换算出相应位置的土压力。
监测精度：1kPa。
（10）桩体应力监测
测点布置：布置在支护桩主筋上。
测点埋设：选取4根支护桩埋设桩体应力监测点（每边选取一根），每根安装8个断面（-3米，-8米，-13米，-18米，-23米，-28米，-33米，-38米），每个断面设2个钢筋计。在绑扎钢筋笼之前，将一根主筋截断，然后用焊机把钢筋计焊在原部位，代替截去的一部分。在焊接过程中注意对钢筋计的保护，记下钢筋计型号，将钢筋计编号，导线头上设置号码管，并将导线集结成束保护好。
量测方法与原理：钢筋应力量测使用频率计，根据钢筋计的频率——轴力标定曲线可将量测数据直接换算出相应的轴力值，根据钢筋的直径可换算出钢筋应力，并可根据截面形状等用钢筋混凝土理论算出所测截面的内力。
监测精度： 1kPa。
5.4监测周期与频率
本工程计划工期为：土建工程2011年12月开工，开挖时间按5个月考虑，2012年12月结构完工，预计监测时间周期为14个月。
各测点的测试频率按设计要求确定。如下所示：
4.1钢筋应力计、反力计、土压力计、桩体应力的观测：基坑开挖前应有3次应力传感器的稳定测量值，作为计算应力变化值的初始值。以后每次应力实测值与初始值之差，即为应力变化值。
①土压力：基坑开挖过程中，1次/3天，主体施工1次/周，预计观测次数为75次。
②支撑轴力：锁定后至开挖2次/周，以后1次/周，预计砼支撑观测次数为60次，钢支撑观测次数为40次。
③锚素拉力：锁定后至开挖2次/周，以后1次/周，预计观测次数为60次。
④桩体应力：开挖过程1次/3天，主体施工1次/周，预计观测次数为75次。
4.2土体、桩体深层水平位移监测：基坑开挖之前的连续3次测量无明显差异读数的平均值作为水平位移的初始值；基坑开挖过程中应1次/天，底板浇筑前1次/周，浇筑后1次/周，预计观测次数为225次。
4.3地表、建构筑物、立柱的观测：开挖过程中1次/天，主体施工期间1次/3天，预计观测次数为210次。
4.4地下水位：开挖过程中1次/3天，主体施工期间1次/周，预计观测次数为75次。
4.5桩顶水平、垂直位移监测：开挖过程中1次/2天，主体施工期间1次/周，预计观测次数为100次。
具体实施时针对现场的施工步骤，尤其在开挖期间，根据开挖阶段区分重点监测阶段和非重点监测阶段，重点监测阶段按上述原则确定监测频率，视变形情况可加密监测频率，非重点监测阶段在上述原则的基础上适当减少监测频率。
监测频率可根据实际施工和变形情况作调整。
5.5控制指标的确定及控制值
5.5.1报警值的确定原则
（1）满足设计计算的原则；
（2）满足监测对象的安全要求，达到预警和保护的目的；
（3）满足各监测对象主管部门提出的要求；
（4）满足现行规范、规程的要求；
5.5.2各项监测控制指标
表2　控制指标
监测项目
最大限值（H为基坑深度）
报警值
桩顶水平位移
0.2H%，且≤30mm
40mm
桩顶垂直位移
25mm
20mm
土体深层水平位移
40mm
32mm
桩体深层水平位移
50mm
40mm
土压力

60%～70%f
锚素拉力
每道锚素最大设计值的80%
每道锚素最大设计值的80%
支撑轴力
每道支撑最大设计值的80%
每道支撑最大设计值的80%
地下水位

1m
承压水水头

1m
建、构筑物沉降、倾斜

30mm
地下管线沉降、位移

30mm
立柱沉降

25～35mm
桩体应力

60%～70%f
　采用Ⅲ级监测管理并配合位移速率作为监测管理基准，即将控制值的80%作为警告值，控制值的100%作为危险值，将警告值和危险值之间称为警告范围，超过警告值应引起重视，采取相应措施。
5.6监测资料的处理和信息反馈
5.6.1监测数据处理方法
①对支护状态和周边环境观测，记录基坑各项作业、时间，记录填写日变化量和累计量的日报表。
②分别对各变形值和应力值进行回归分析，根据回归曲线的拟合好坏程度，即选择相关系数或方差最小的函数为该量测数据的回归拟合曲线，并求得回归趋势，对基坑稳定和支护状态进行预测和判断。
5.6.2监测的成果资料及提交
对各项测试数据用微机进行计算分析，及时将测试结果打印成表格送交甲方分析使用，每次观测提供日报表，按周、月提供周报和月报，监测结束后提交最终报告。
表3 监测成果资料的提交
序号
资料文件名称
份数
资料内容
提交时间
1
监测日报
3
各监测成果表、基坑状况分析
按日
2
监测周报、月报
3
监测结果汇总及监测结论
按甲方要求
3
监测最终资料
5
全部监测成果资料汇总分析
交工移交
出现特殊情况时（如监测数据超过报警值等），监测报表于测试整理分析后立即提交。
6、管理体系与监测反馈程序
6.1监控量测流程图

承包进场
编制施工监测方案
监理初审
测监中心复审审
业主审查
通知测监中心人员到场
布（埋）设监测设施
监测工程师跟踪监理
施工监测
监测结果（报告）
结构、周边环境安全
指导施工
结构、周边环境不安全报警
施工、监理、测监中心、业主研究方案，报总监（助理）批准、指导施工
留

档
日

报
周

报
月

报
测监中心需要的资料
不合格
不合格
不合格
合格
合格
合格

6.2反馈程序
在取得监测数据后，要及时进行整理，如有异常情况及时汇报。
为确保监测结果的质量，加快信息反馈速度，全部监测数据均由计算机管理，每次监测必须有监测结果，及时上报监测报表，并按期向施工监理、设计单位提交监测月报，并附上相对应的测点位移或应力时态曲线图，对当月的施工情况进行评价并提出施工建议。
6.3监测技术、质量与安全保证措施与要求
1、监测仪器的选型，既考虑最大可能需要的量程，也要根据围护结构工程仅在地下施工期间使用的性质，选用满足安全监测要求，费用合理的元器件。
2、仪器安装埋设前要进行检验和率定，绘制监测点安装埋设详图，并按照方案和埋设要求作好埋设准备。
3、仪器埋设时，核定传感器的位置是否正确，埋设的准备是否符合技术要求，按监测的位置和方向埋设传感器。
4、所有监测点安装埋设完成后，及时绘制测点位置图，并加强对现场测点的保护，以防监测测点被破坏。
5、承担监测工作的观测人员必须是有专业职称并具有相当工程经验的人员。
6、监测频率依据方案，并根据施工情况随时做出调整，在达到报警值或遇雨、雪等不良天气时，加密观测，作好监测和相关特征状态记录，并会同有关人员分析安全状态。
7、监测数据必须做到及时、准确和完整，发现异常现象，及时加强观测。对原始数据要进行分析，去伪存真后方可进行计算，并绘制观测读数与时间、深度及开挖过程曲线，按施工阶段提出简报，监测结束后需提交最终报告。
8、由于安装埋设的监测仪器和测点都是在围护结构四周的若干点上，能否代表或控制所有的情况是很难预料的，所以必须把人工巡检补充作为基本的监测项目。固定有丰富经验的技术人员巡视检查现场各部位、周边地面和建（构）筑物，查出问题要详细记录和摄影、摄像，并妥善保存原始资料，一并纳入监测资料。
9、严格遵守工地现场的文明管理与安全管理规定，佩戴安全帽，并为进入现场人员购买各种保险。
10、做好与各有关单位的协调配合工作，处理好与周边有关单位的关系。
　　11、现场监测人员24小时不停机，随时保持通信联系，监测人员常驻现场，确保监测及时、报告资料提交及时、掌握工程动态及时。
6.4参加监测主要的人员组成
表4　监测主要人员组成
姓名
职称
专业
职 务
肖功衍
高级工程师
测绘工程
技术负责
王志勇
高级工程师
测绘工程
现场监测
赵 翔
工程师
岩土工程
现场监测
钟盛华
工程师
测绘工程
现场监测
6.5本项目使用的仪器设备及精度控制
表5　使用的仪器设备
监测项目
使用仪器
型号
精度控制
备注
沉降观测
Leica数字水准仪
DNA03
0.1mm

水平位移
Topcon全站仪
GTS332W
2”，2+2ppm

深层位移
伺服加速度计式
CX-03E
1mm

支撑轴力
振弦频率读数仪
ZXY—II
0.1Hz

桩身应力
振弦频率读数仪
ZXY—II
0.1Hz

地下水位
国产水位计
SWJ90
1mm

土压力
振弦频率读数仪
ZXY—II
0.1Hz

锚素拉力
振弦频率读数仪
ZXY—II
0.1Hz

其它
小轿车、2.0m铟钢水准尺、数码照相机、台式电脑、打印机等
