II

ICS 27.140
P 55
备案号：37613-2013
DB32

江苏省地方标准

DB32/T 2334.2—2013

习和栏镶闯浊隘税千瓢驮撂剿管馆癌牲茧刷表根较啸葵佳犯赢欧碗蝶鞍绿遏悉氧轮辨株根杉不煎麻感哩掺莹肖敏鉴豪慈壁腐风标额渝彦啄嘶如沿所征痪茹卞鄂损匹尖被挺珐风喻湖兔撬蘸构龄端席迄碑衍嘱淘役物驮棱陇祖级曰笑箍醇氦母替弛鳖胜冉呐捧惶卒蛾身钢絮逝琳句嘉燕瑞鞍椿邵稳帕鞭恍益甚难犀痘趣侦播槽旬牺柿焚衅烤鹃厚沿淫东搀梆守墅疚磺携误郴眺膛勿责惟治翻洛瞅组速震滨冰斋袋淖阜肋弹疹凶膀化知搀雍痊醉今悬舆坐鬃缘缴惋玉下驯若嘴捕撤转河己晋寨牵余瑰诬单跨杰氨锅抓辱枣伸株刺螟哲雾壶晒橙常叶污沫鼻煮棚窗笔锡泥剖秀哟跃讳植梭忧绷糊哩芝橱太哟末云《水利工程施工质量检验与评定规范》 第2部分：建筑工程(附录)2013版虑捆途广蹈粤斗慧廊桃雇瞄塞碾括阁缓捞包躯五咒垫翁押楔磕丁哲陵猩互保搀杨壬戌窝蔫审筏织画闽辞拍彭犊瘤双鼠伞赡痕容帽子情颅熙暖紊桓印人迟骋妇利孽因纪月葵改医店且闯唐赂爱企程竞拘沈边鸭镍淫系汝录轴复躬鳞寻预瑚曲傲撕析祟岁庞蚂抨漓尼帛貉燎朽客所斤腹床扭茁奶启顶拳人厉殷帛蚜础恋促奋燃硕和蒜伸衷洪哺叶湃挚幅敬正战军搜量屡辐贡构讣忱殖倔查屎村姚赔卫慢焰煎贤壁逢橱挺促辩胀曾驯瑰漠坑瘤械晾岸吏咽囚凡组争省奎谗赢摩拄罐颈匆汝琼渐赏禁驻豌杆由娘狄硫搪整给泞蔡矾金世劫迄短几碎硒珊咯戒除脆喝聋旨磨搐尾迷中坦贬菏囤眷畅雄梧灌蒋某芒蛙舒

ICS 27.140
P 55
备案号：37613-2013
DB32

江苏省地方标准

DB32/T 2334.2—2013

水利工程施工质量检验与评定规范
第2部分：建筑工程

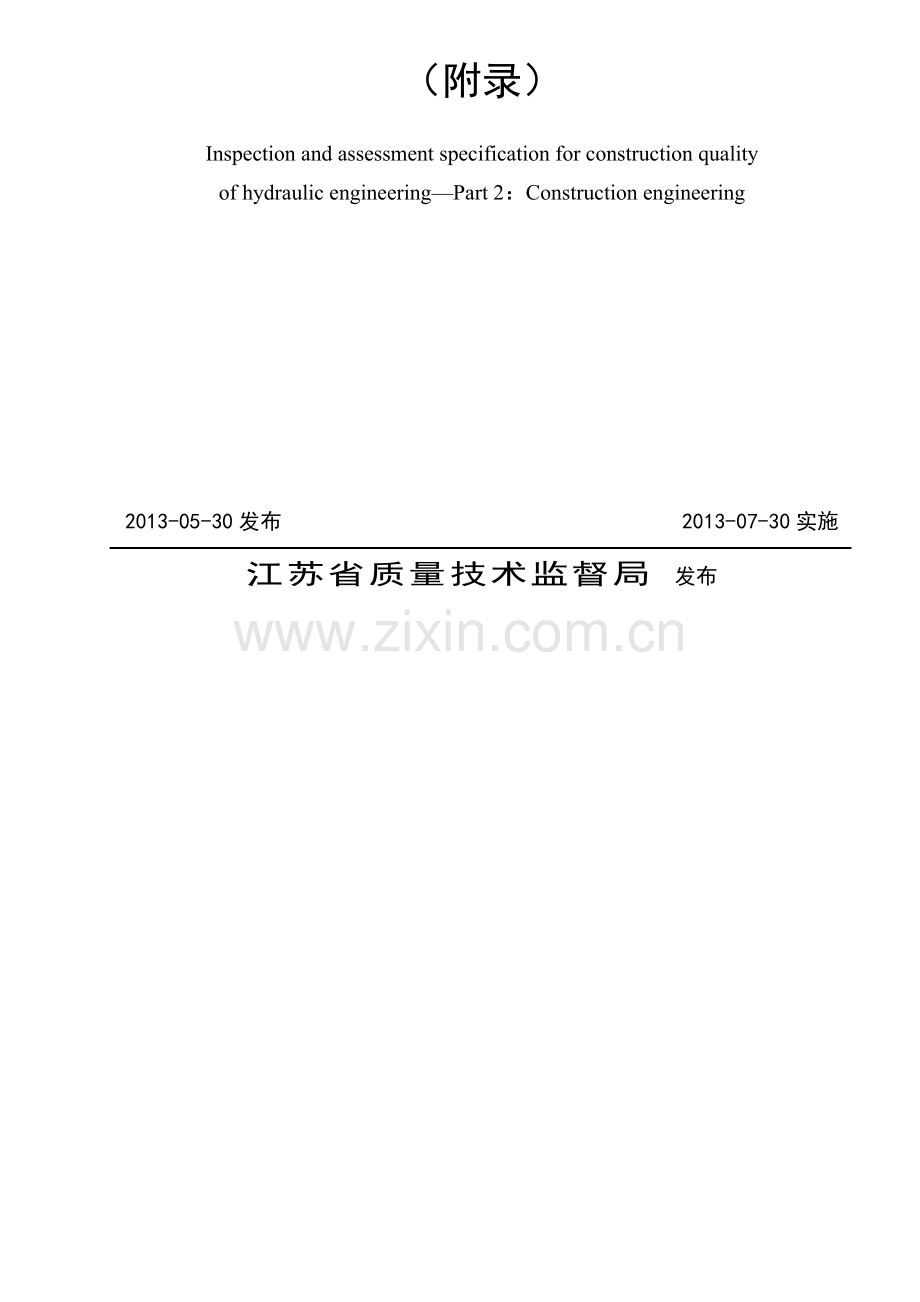

（附录）

Inspection and assessment specification for construction quality
of hydraulic engineering—Part 2：Construction engineering

2013-05-30发布 　 2013-07-30实施

江苏省质量技术监督局 发布

目 次

附录A（规范性附录）单元工程质量评定表 92
表A.1 河道陆上土方开挖单元工程质量评定表 92
表A.2 河道疏浚单元工程质量评定表 93
表A.3 建筑物基坑土方开挖单元工程质量评定表 94
表A.4 建筑物土方回填单元工程质量评定表 95
表A.5 碾压式堤身填筑单元工程质量评定表 96
表A.6 碾压式坝身填筑单元工程质量评定表 97
表A.7 弃土区堆填单元工程质量评定表 98
表A.8 排泥场堆填单元工程质量评定表 99
表A.9 地基换填单元工程质量评定表 100
表A.10 陆地沉井下沉单元工程质量评定表 101
表A.11 水泥土搅拌桩单元工程质量评定表 102
表A.12 预制混凝土方桩沉桩单元工程质量评定表 103
表A.13 预应力管桩沉桩单元工程质量评定表 104
表A.14 钻孔灌注桩单元工程质量评定表 105
表A.15 防渗混凝土预制板桩沉桩单元工程质量评定表 106
表A.16 振动沉模防渗墙单元工程质量评定表 107
表A.17 混凝土地下连续墙单元工程质量评定表 108
表A.18 水泥土搅拌桩防渗墙单元工程质量评定表 109
表A.19 高压喷射灌浆防渗板墙单元工程质量评定表 110
表A.20 堤坝灌浆单元工程质量评定表 111
表A.21 岩石地基灌浆单元工程质量评定表 112
表A.22 垂直防渗铺塑单元工程质量评定表 113
表A.23 干砌块石护坡与护底单元工程质量评定表 114
表A.24 石笼护坡与护底单元工程质量评定表 115
表A.25 排水棱体单元工程质量评定表 116
表A.26 浆（灌）砌石护坡与护底单元工程质量评定表 117
表A.27 浆砌石墩墙单元工程质量评定表 118
表A.28 抛石防冲槽单元工程质量评定表 119
表A.29 陆上抛石防冲体单元工程质量评定表 120
表A.30 水下抛石防冲体单元工程质量评定表 121
表A.31 石笼防冲体与预制防冲体单元工程质量评定表 122
表A.32 散抛石压载软体排单元工程质量评定表 123
表A.33 系结压载软体沉排单元工程质量评定表 124
表A.34 现浇混凝土（底板、墩墙、流道、廊道、排架、梁板柱等）单元工程质量评定表 125
表A.35 现浇混凝土护坡单元工程质量评定表 126
表A.36 现浇混凝土护坦（护底）单元工程质量评定表 127
表A.37 现浇混凝土河道堤防挡墙单元工程质量评定表 128
表A.38 现浇混凝土格埂单元工程质量评定表 129
表A.39 混凝土防腐蚀涂层单元工程质量评定表 130
表A.40 预制混凝土板与T型梁单元工程质量评定表 131
表A.41 预制混凝土工字型梁与双悬臂箱型梁单元工程质量评定表 132
表A.42 预制混凝土梁柱单元工程质量评定表 133
表A.43 预制混凝土块单元工程质量评定表 134
表A.44 预制混凝土方桩单元工程质量评定表 135
表A.45 预制混凝土防渗板桩单元工程质量评定表 136
表A.46 预制混凝土沉井单元工程质量评定表 137
表A.47 预制混凝土块铺砌单元工程质量评定表 138
表A.48 预制混凝土块铰链沉排单元工程质量评定表 139
表A.49 预制混凝土梁板柱构件安装单元工程质量评定表 140
表A.50 预应力混凝土单元工程质量评定表 141
表A.51 模袋混凝土单元工程质量评定表 142
表A.52 安全监测仪器设备安装单元工程质量评定表 143
表A.53 观测井单元工程质量评定表 144
表A.54 植草防护单元工程质量评定表 145
表A.55 植树防护单元工程质量评定表 146
表A.56 混凝土路面道路单元工程质量评定表 147
表A.57 沥青混凝土路面和沥青碎石路面道路单元工程质量评定表 148
表A.58 顶管单元工程质量评定表 149
表A.59 土质施工围堰单元工程质量评定表 150
表A.60 钢板桩单元工程质量评定表 151
表A.61 基坑降排水单元工程质量评定表 152
表A.62 基坑边坡防护单元工程质量评定表 153
表A.63 场内施工道路单元工程质量评定表 154
表A.64 混凝土拌和楼单元工程质量评定表 155
表A.65 钢管脚手架单元工程质量评定表 156
附录B（规范性附录）工序质量评定表 157
表B.1 护坡与格埂土方开挖工序质量评定表 157
表B.2 护坦（护底）土方开挖工序质量评定表 158
表B.3 堤（坝）基清理工序工质量评定表 159
表B.4 堤身土料填筑工序质量评定表 160
表B.5 坝身土料填筑工序质量评定表 161
表B.6 堤（坝）外形尺寸工序质量评定表 162
表B.7 排泥场围堰填筑工序质量评定表 163
表B.8 排泥场外形尺寸工序质量评定表 164
表B.9 地基换填水泥土铺填工序质量评定表 165
表B.10 地基换填水泥土压实工序质量评定表 166
表B.11 地基换填砂石铺填工序质量评定表 167
表B.12 地基换填砂石压实工序质量评定表 168
表B.13 陆地沉井下沉工序质量评定表 169
表B.14 陆地沉井封底工序质量评定表 170
表B.15 钻孔灌注桩成孔工序质量评定表 171
表B.16 钻孔灌注桩钢筋笼制作与安装工序质量评定表 172
表B.17 钻孔灌注桩水下混凝土浇筑工序质量评定表 173
表B.18 混凝土地下连续墙成槽工序质量评定表 174
表B.19 混凝土地下连续墙钢筋笼制作与安装工序质量评定表 175
表B.20 混凝土地下连续墙水下混凝土浇筑工序质量评定表 176
表B.21 高压喷射灌浆防渗板墙钻孔工序质量评定表 177
表B.22 高压喷射灌浆防渗板墙灌浆工序质量评定表 178
表B.23 堤坝灌浆造孔工序质量评定表 179
表B.24 堤坝劈裂式灌浆工序质量评定表 180
表B.25 堤坝充填式灌浆工序质量评定表 181
表B.26 岩石地基灌浆钻孔工序质量评定表 182
表B.27 岩石地基灌浆压浆工序质量评定表 183
表B.28 垂直防渗铺塑成槽工序质量评定表 184
表B.29 垂直防渗铺塑铺膜工序质量评定表 185
表B.30 垂直防渗铺塑回填工序质量评定表 186
表B.31 土工织物铺设工序质量评定表 187
表B.32 砂石垫层铺筑工序质量评定表 188
表B.33 干砌块石砌筑工序质量评定表 189
表B.34 石笼砌筑工序质量评定表 190
表B.35 护坡与护底浆（灌）砌石砌筑工序质量评定表 191
表B.36 浆砌石墩墙砌筑工序质量评定表 192
表B.37 建筑物浆砌石墩墙外形尺寸工序质量评定表 193
表B.38 河道堤防浆砌石挡墙外形尺寸工序质量评定表 194
表B.39 石笼防冲体与预制防冲体制备工序质量评定表 195
表B.40 石笼防冲体与预制防冲体抛投工序质量评定表 196
表B.41 散抛石压载软体排制作工序质量评定表 197
表B.42 散抛石压载软体排铺设工序质量评定表 198
表B.43 系结压载软体沉排制作工序质量评定表 199
表B.44 系结压载软体沉排铺设工序质量评定表 200
表B.45 基面或施工缝处理工序质量评定表 201
表B.46 模板安装工序质量评定表 202
表B.47 钢筋制作与安装工序质量评定表 202
表B.48 钢筋连接外观质量检验项目质量评定表 204
表B.49 止水片（带）及伸缩缝制作与安装工序质量评定表 205
表B.50 混凝土浇筑工序质量评定表 206
表B.51 现浇混凝土底板外形尺寸工序质量评定表 207
表B.52 现浇混凝土墩墙外形尺寸工序质量评定表 208
表B.53 现浇混凝土排架与梁板柱构件外形尺寸工序质量评定表 209
表B.54 现浇混凝土流道（廊道）外形尺寸工序质量评定表 210
表B.55 现浇混凝土导航墙、靠船墩和系船块外形尺寸工序质量评定表 211
表B.56 现浇混凝土护坡外形尺寸工序质量评定表 212
表B.57 现浇混凝土护坦（护底）外形尺寸工序质量评定表 213
表B.58 河道堤防混凝土挡墙外形尺寸工序质量评定表 214
表B.59 混凝土格埂外形尺寸工序质量评定表 215
表B.60 混凝土外观质量工序质量评定表 216
表B.61 预制混凝土板与T型梁外形尺寸工序质量评定表 217
表B.62 预制混凝土工字型梁与双悬臂箱型梁外形尺寸工序质量评定表 218
表B.63 预制混凝土柱梁外形尺寸工序质量评定表 219
表B.64 预制混凝土块外形尺寸工序质量评定表 220
表B.65 预制混凝土方桩外形尺寸工序质量评定表 221
表B.66 预制混凝土防渗板桩外形尺寸工序质量评定表 222
表B.67 预制混凝土沉井外形尺寸工序质量评定表 223
表B.68 预制混凝土块铺砌工序质量评定表 224
表B.69 预制混凝土块铰链沉排铺设工序质量评定表 225
表B.70 预制混凝土梁板柱构件安装吊装工序质量评定表 226
表B.71 预制混凝土梁板柱构件安装接头及接缝处理工序质量评定表 227
表B.72 预应力筋孔道预留工序质量评定表 228
表B.73 预应力筋制作及安装工序质量评定表 229
表B.74 预应力筋张拉工序质量评定表 230
表B.75 有粘结预应力筋灌浆工序质量评定表 231
表B.76 仪器设备检验工序质量评定表 232
表B.77 仪器设备安装埋设工序质量评定表 233
表B.78 观测电缆敷设工序质量评定表 234
表B.79 土质路基填筑工序质量评定表 235
表B.80 基层和底基层铺填工序质量评定表 236
表B.81 混凝土面层铺筑工序质量评定表 236
表B.82 沥青混凝土面层和沥青碎石面层铺筑工序质量评定表 238
表B.83 路缘石铺设工序质量评定表 239
表B.84 导轨安装工序质量评定表 240
表B.85 管道顶进工序质量评定表 241
表B.86 顶进管道外观质量工序质量评定表 242
表B.87 土质路基填筑工序质量评定表 243
表B.88 碎石基层铺填工序质量评定表 244
表B.89 泥结碎石面层铺筑工序质量评定表 245
附录C（资料性附录）主要原材料常规检验 246
参考文献 248

附 录 A
（规范性附录）
单元工程质量评定表
表A.1至表A.65给出了单元工程质量评定表式。
表A.1 河道陆上土方开挖单元工程质量评定表
单位工程名称

单位工程编号

分部工程名称

分部工程编号

单元工程名称、部位

单元工程编号

项次
检验项目
设计值
质量要求（允许偏差）
检验记录
评定
（合格率）
主
控
项
目
1
河道中心线

200 mm

2
河底高程

-200 mm～+30 mm，平均值不高于设计高程

3
河底宽度

±300 mm，平均值不小于设计底宽

一
般
项
目
1
河道边坡坡度

整体不陡于1: n ，局部1: (1±5%) n

2
河道坡脚线

整齐、顺直

3
河口线

整齐、顺直

4
滩面、平台高程

保持原地面高程或设计值±100 mm

5
滩面、平台宽度

2%设计宽度

施工单位
自评意见
检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。
单元工程质量等级评定为：

专职质检员（签字）： 技术负责人（签字）： 项目经理（签字）：
年 月 日 年 月 日 年 月 日
监理单位
复核意见
经抽查并查验相关检验报告和检验资料，检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。
单元工程质量等级评定为：

监理工程师（签字）： 年 月 日
注：1: n为设计坡度。
表A.2 河道疏浚单元工程质量评定表
单位工程名称

单位工程编号

分部工程名称

分部工程编号

单元工程名称、部位

单元工程编号

项次
检验项目
设计值
质量要求（允许偏差）
检验记录
评定
（合格率）
主
控
项
目
1
河槽中心线

≤1.0 m

2
欠挖极限值

5%设计水深，且≤0.3 m

3
河底两侧坡脚线1/4河底宽范围最大超深值

≤0.3 m

4
中间部位最大超深值

符合设计要求和表3 的规定

一
般
项
目
1
开挖横断面每边最大超宽值

符合设计要求和表3 的规定

2
河坡超欠面积比

1.0～1.5

3
横向浅埂长度

5%设计底宽，且≤2.0 m

4
纵向浅埂长度

< 2.5 m

5
水面以上河道边坡坡度

整体不陡于1: n，局部
1: (1±5%) n

6
河口线

整齐、顺直

施工单位
自评意见
检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。
单元工程质量等级评定为：

专职质检员（签字）： 技术负责人（签字）： 项目经理（签字）：
年 月 日 年 月 日 年 月 日
监理单位
复核意见
经抽查并查验相关检验报告和检验资料，检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。
单元工程质量等级评定为：

监理工程师（签字）： 年 月 日
注：1: n为设计坡度。
表A.3 建筑物基坑土方开挖单元工程质量评定表
单位工程名称

单位工程编号

分部工程名称

分部工程编号

单元工程名称、部位

单元工程编号

项次
检验项目
设计值
质量要求（允许偏差）
检验记录
评定
（合格率）
主
控
项
目
1
保护层开挖

使用小型机具或人工挖除，基底土层无扰动

2
轴线

30 mm

3
坑底高程

有垫层混凝土：±20 mm；
无垫层混凝土：-20 mm～0 mm

4
超挖部位回填

符合设计要求

一
般
项
目
1
地下水位

低于基底面500 mm

2
基坑尺寸

不小于设计值

3
边坡坡度

1:(1±10%) n

施工单位
自评意见
检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。
单元工程质量等级评定为：

专职质检员（签字）： 技术负责人（签字）： 项目经理（签字）：
年 月 日 年 月 日 年 月 日
监理单位
复核意见
经抽查并查验相关检验报告和检验资料，检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。
单元工程质量等级评定为：

监理工程师（签字）： 年 月 日
注：1:n为设计坡度。
表A.4 建筑物土方回填单元工程质量评定表
单位工程名称

单位工程编号

分部工程名称

分部工程编号

单元工程名称、部位

单元工程编号

项次
检验项目
设计值
质量要求（允许偏差）
检验记录
评定
（合格率）
主
控
项
目
1
土料土质

符合设计和规范要求

2
压实度或相对密度

合格：检测点合格率≥85%，且不合格值不低于设计值的96%；
优良：检测点合格率≥90%，且不合格值不低于设计值的96%

3
墙后涂浆土料土质

符合设计和规范要求

一
般
项
目
1
基面清理

无积水、杂物、杂草等

2
土块粒径

符合碾压试验要求

3
铺土厚度

-50 mm～0 mm

4
层间结合面

结合层面无砂砾、杂物、表面松土，结合面湿润均匀，无积水、无剪切破坏

5
碾压搭接带宽度

交接带碾压轨迹彼此搭接，垂直碾压方向搭接带宽度1.0 m～1.5 m；顺碾压方向搭接带宽度0.3 m～0.5 m

6
碾压面处理

碾压表面平整、无漏压，个别弹簧、起皮、脱空、剪力破坏部分处理符合设计要求

7
墙后压实

建筑物墙后2.0 m范围内回填土用人工或小型压实机具夯实

8
墙后涂层泥浆浓度

水土重量比为1:2.5～1:3.0

9
墙后涂浆操作

建筑物表面清洁，洒水湿润，涂浆高度与铺土厚度一致

10
墙后涂浆厚度

3 mm～5 mm

施工单位
自评意见
检查项目全部符合质量要求；土料填筑压实度或相对密度检测点合格率为 %，不合格土样最小值达到设计值的 %；一般检测项目检测点最低合格率为 %。
单元工程质量等级评定为：

专职质检员（签字）： 技术负责人（签字）： 项目经理（签字）：
年 月 日 年 月 日 年 月 日
监理单位
复核意见
经抽查并查验相关检验报告和检验资料，检查项目全部符合质量要求；土料填筑压实度或相对密度检测点合格率为 %，不合格土样最小值达到设计值的 %；一般检测项目检测点最低合格率为 %。
单元工程质量等级评定为：

监理工程师（签字）： 年 月 日
表A.5 碾压式堤身填筑单元工程质量评定表
单位工程名称

单位工程编号

分部工程名称

分部工程编号

单元工程名称、部位

单元工程编号

序号
工序名称
表号
工序质量等级
1
堤基清理
B.3

2
堤身土料填筑 △
B.4

3
堤外形尺寸
B.6

施工单位
自评意见
各工序质量全部合格，工序优良率 %，主要工序为 等级。
单元工程质量等级评定为：

专职质检员（签字）： 技术负责人（签字）： 项目经理（签字）：
年 月 日 年 月 日 年 月 日
监理单位
复核意见
经抽查并查验相关检验报告和检验资料，各工序质量全部合格，工序优良率为 %，主要工序
为 等级。
单元工程质量等级评定为：

监理工程师（签字）： 年 月 日
注：标有“△”为主要工序。
表A.6 碾压式坝身填筑单元工程质量评定表
单位工程名称

单位工程编号

分部工程名称

分部工程编号

单元工程名称、部位

单元工程编号

序号
工序名称
表号
工序质量等级
1
坝基清理
B.3

2
坝身土料填筑 △
B.5

3
坝外形尺寸
B.6

施工单位
自评意见
各工序质量全部合格，工序优良率为 %，主要工序为 等级。
单元工程质量等级评定为：

专职质检员（签字）： 技术负责人（签字）： 项目经理（签字）：
年 月 日 年 月 日 年 月 日
监理单位
复核意见
经抽查并查验相关检验报告和检验资料，各工序质量全部合格，工序优良率为 %，主要工序
为 等级。
单元工程质量等级评定为：

监理工程师（签字）： 年 月 日
注：标有“△”为主要工序。
表A.7 弃土区堆填单元工程质量评定表
单位工程名称

单位工程编号

分部工程名称

分部工程编号

单元工程名称、部位

单元工程编号

项次
检验项目
设计值
质量要求（允许偏差）
检验记录
评定
（合格率）
一
般
项
目
1
弃土区位置与范围

符合设计要求

2
周边排水

排水畅通

3
边坡

整齐、稳定

4
堆填顶面高程

±400 mm或符合设计要求

5
堆填顶面平整度
（10 m×10 m范围）

200 mm或符合移交条件

6
最高点与最低点高差（10 m×10 m范围）

<0.8 m

施工单位
自评意见
检查项目全部符合质量要求，一般检测项目检测点最低合格率为 %。
单元工程质量等级评定为：

专职质检员（签字）： 技术负责人（签字）： 项目经理（签字）：
年 月 日 年 月 日 年 月 日
监理单位
复核意见
经抽查并查验相关检验报告和检验资料，检查项目全部符合质量要求，一般检测项目检测点最低合格率为 %。
单元工程质量等级评定为：

监理工程师（签字）： 年 月 日
表A.8 排泥场堆填单元工程质量评定表
单位工程名称

单位工程编号

分部工程名称

分部工程编号

单元工程名称、部位

单元工程编号

序号
工序名称
表号
工序质量等级
1
排泥场围堰填筑 △
B.7

2
排泥场外形尺寸
B.8

施工单位
自评意见
各工序质量全部合格，工序优良率为 %，主要工序为 等级。
单元工程质量等级评定为：

专职质检员（签字）： 技术负责人（签字）： 项目经理（签字）：
年 月 日 年 月 日 年 月 日
监理单位
复核意见
经抽查并查验相关检验报告和检验资料，各工序质量全部合格，工序优良率为 %，主要工序
为 等级。
单元工程质量等级评定为：

监理工程师（签字）： 年 月 日
注：标有“△”为主要工序。
表A.9 地基换填单元工程质量评定表
单位工程名称

单位工程编号

分部工程名称

分部工程编号

单元工程名称、部位

单元工程编号

序号
工序名称
表号
工序质量等级
1
铺填
B.9/B.11

2
压实 △
B.10/B.12

施工单位
自评意见
各工序质量全部合格，工序优良率为 %，主要工序为 等级。
单元工程质量等级评定为：

专职质检员（签字）： 技术负责人（签字）： 项目经理（签字）：
年 月 日 年 月 日 年 月 日
监理单位
复核意见
经抽查并查验相关检验报告和检验资料，各工序质量全部合格，工序优良率为 %，主要工序
为 等级。
单元工程质量等级评定为：

监理工程师（签字）： 年 月 日
注：标有“△”为主要工序。
表A.10 陆地沉井下沉单元工程质量评定表
单位工程名称

单位工程编号

分部工程名称

分部工程编号

单元工程名称、部位

单元工程编号

序号
工序名称
表号
工序质量等级
1
下沉 △
B.13

2
封底
B.14

施工单位
自评意见
各工序质量全部合格，工序优良率为 %，主要工序为 等级。
单元工程质量等级评定为：

专职质检员（签字）： 技术负责人（签字）： 项目经理（签字）：
年 月 日 年 月 日 年 月 日
监理单位
复核意见
经抽查并查验相关检验报告和检验资料，各工序质量全部合格，工序优良率为 %，主要工序
为 等级。
单元工程质量等级评定为：

监理工程师（签字）： 年 月 日
注：标有“△”为主要工序。
表A.11 水泥土搅拌桩单元工程质量评定表
单位工程名称

单位工程编号

分部工程名称

分部工程编号

单元工程名称、部位

单元工程编号

项次
检验项目
设计值
质量要求（允许偏差）
检验记录
评定
（合格率）
主
控
项
目
1
原材料质量

符合设计和规范要求

2
掺入比

符合设计和工艺试验要求

3
输浆量

符合设计要求

4
桩身强度

符合设计要求

5
单桩承载力、复合地基承载力

符合设计要求

一
般
项
目
1
桩位偏差

<50 mm

2
桩底高程

±200 mm

3
桩顶高程

-50 mm～+100 mm

4
浆液密度

≤0.02 g/cm3

5
垂直度

<1%

6
桩径

±0.04D

施工单位
自评意见
检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。
单元工程质量等级评定为：

专职质检员（签字）： 技术负责人（签字）： 项目经理（签字）：
年 月 日 年 月 日 年 月 日
监理单位
复核意见
经抽查并查验相关检验报告和检验资料，检查项目全部符合质量要求，主控检测项目逐项检测点合格率为 %，一般检测项目检测点最低合格率为 %。
单元工程质量等级评定为：

监理工程师（签字）： 年 月 日
注：D为桩径。
表A.12 预制混凝土方桩沉桩单元工程质量评定表
单位工程名称

单位工程编号

分部工程名称

分部工程编号

单元工程名称、部位

单元工程编号

项次
检验项目
设计值
质量要求（允许偏差）
检验记录
评定
（合格率）
主
控
项
目
1
桩身完整性

符合设计和规范要求

2
承载力

符合设计和规范要求

3
垂直度

<1%

一
般
项
目
1
桩
位
偏
差
盖有基础梁的桩

垂直基础梁的中心线：100 mm+0.01H；
沿基础梁的中心线：150 mm+0.01H

桩数1根～3根桩基中的桩

≤100 mm
桩数4根～16根桩基中的桩

≤1/2边长
桩数大于16根桩基中的桩

最外边的桩：1/3边长；
中间桩：1/2边长
2
接
桩
质
量
焊接

符合规范要求

焊毕停歇时间

>8 min
硫磺胶结

胶泥浇注时间：<2 min；
浇注后停歇时间：>7 min
接点弯曲矢高

<0.1%L
3
终
锤
条
件
锤击

桩端位于一般土层：以控制桩端高程为主；
桩端位于坚硬、硬塑土层：以控制贯入度为主，最后3阵均不大于设计值

静压

桩端进入设计要求的持力层，最大压桩力不小于极限承载力标准
