串联电路和并联电路教学设计与反思.doc

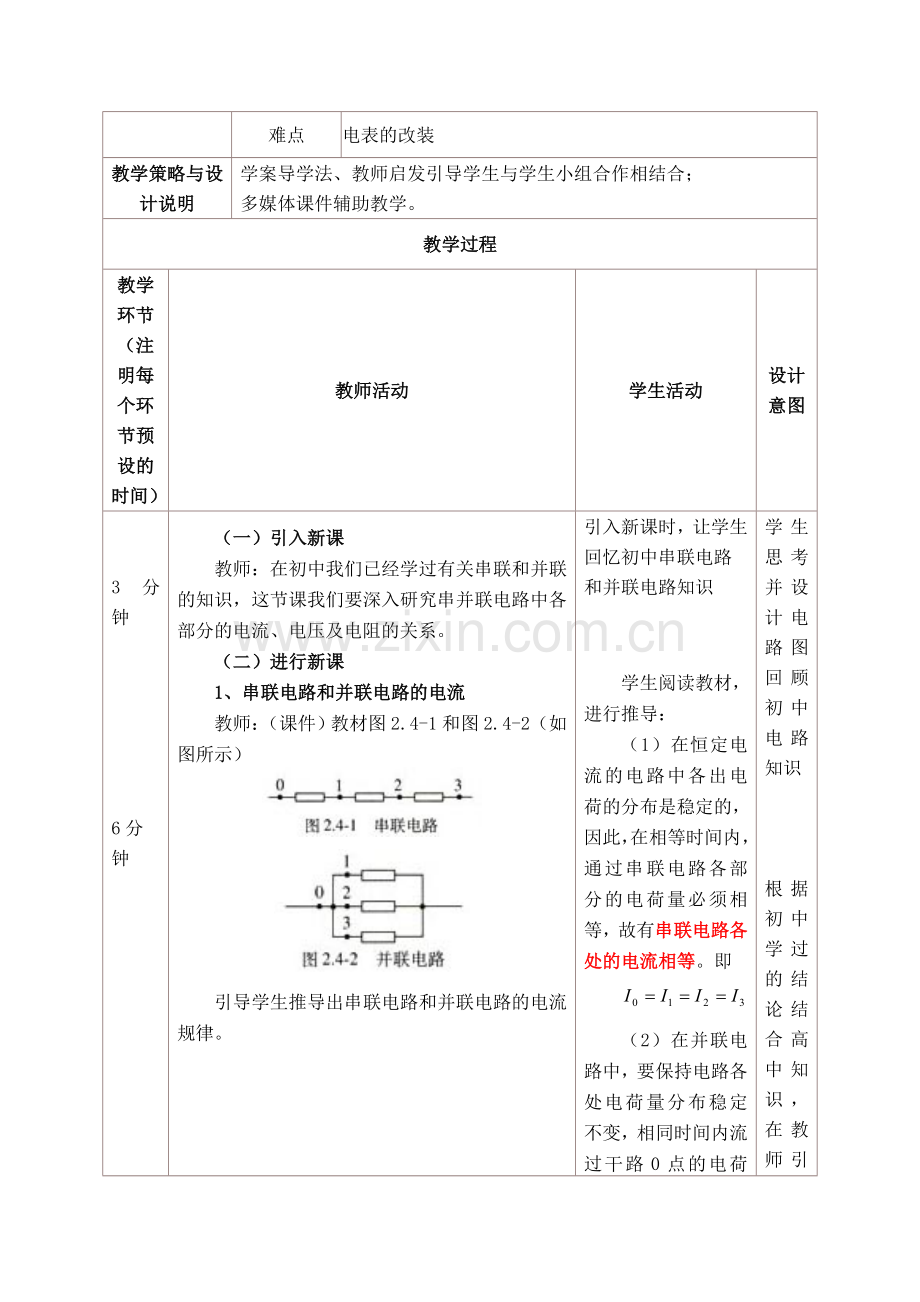

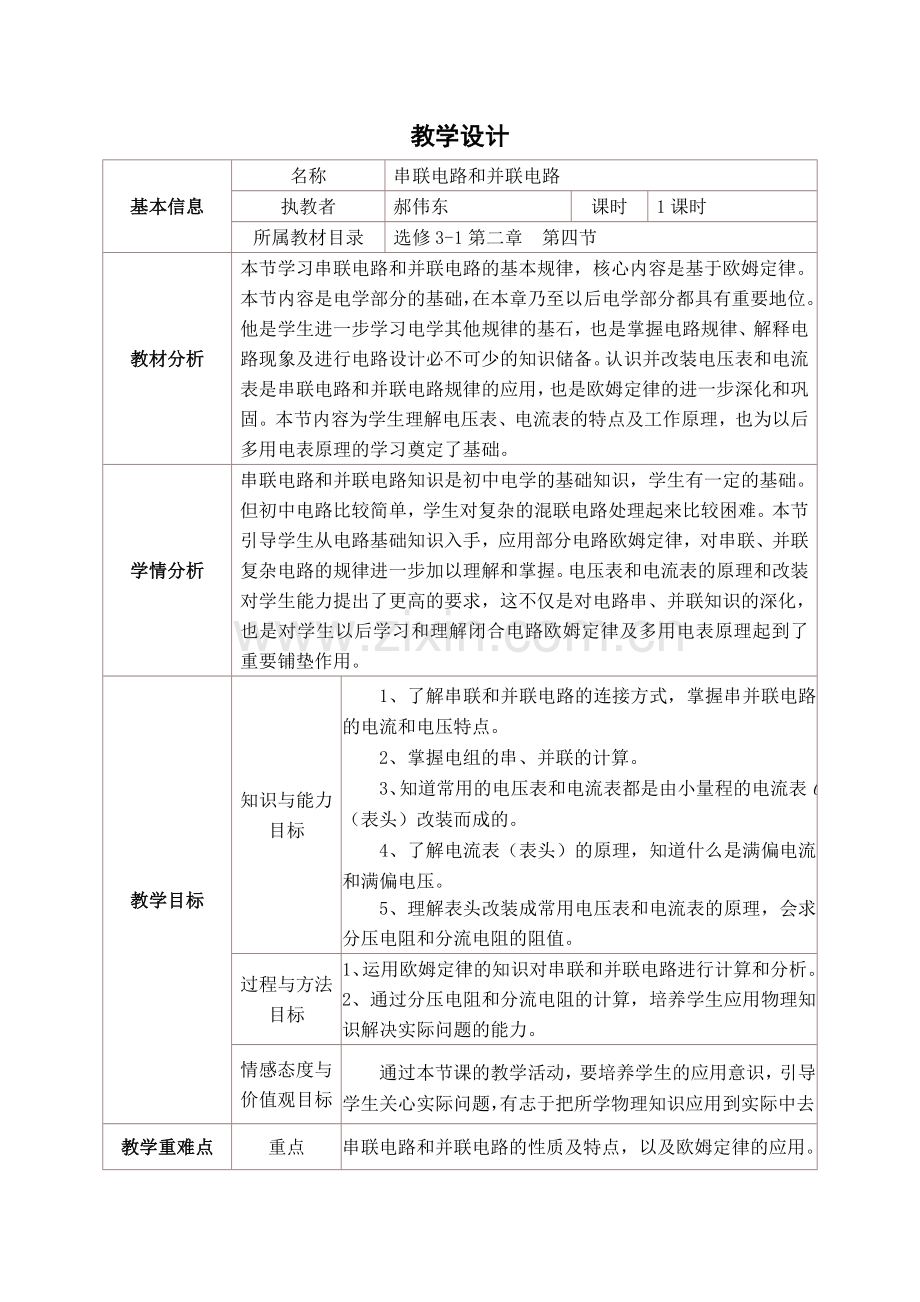

教学设计基本信息名称串联电路和并联电路执教者郝伟东课时1课时所属教材目录选修3-1第二章 第四节教材分析本节学习串联电路和并联电路的基本规律，核心内容是基于欧姆定律。本节内容是电学部分的基础，在本章乃至以后电学部分都具有重要地位。他是学生进一步学习电学其他规律的基石，也是掌握电路规律、解释电路现象及进行电路设计必不可少的知识储备。认识并改装电压表和电流表是串联电路和并联电路规律的应用，也是欧姆定律的进一步深化和巩固。本节内容为学生理解电压表、电流表的特点及工作原理，也为以后多用电表原理的学习奠定了基础。学情分析串联电路和并联电路知识是初中电学的基础知识，学生有一定的基础。但初中电路比较简单，学生对复杂的混联电路处理起来比较困难。本节引导学生从电路基础知识入手，应用部分电路欧姆定律，对串联、并联复杂电路的规律进一步加以理解和掌握。电压表和电流表的原理和改装对学生能力提出了更高的要求，这不仅是对电路串、并联知识的深化，也是对学生以后学习和理解闭合电路欧姆定律及多用电表原理起到了重要铺垫作用。教学目标知识与能力目标1、了解串联和并联电路的连接方式，掌握串并联电路的电流和电压特点。2、掌握电组的串、并联的计算。3、知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。4、了解电流表（表头）的原理，知道什么是满偏电流和满偏电压。 5、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。过程与方法目标1、 运用欧姆定律的知识对串联和并联电路进行计算和分析。2、 通过分压电阻和分流电阻的计算，培养学生应用物理知识解决实际问题的能力。情感态度与价值观目标通过本节课的教学活动，要培养学生的应用意识，引导学生关心实际问题，有志于把所学物理知识应用到实际中去。教学重难点重点串联电路和并联电路的性质及特点，以及欧姆定律的应用。难点电表的改装教学策略与 设计说明学案导学法、教师启发引导学生与学生小组合作相结合；多媒体课件辅助教学。教学过程教学环节（注明每个环节预设的时间）教师活动学生活动设计意图3分钟6分钟5分钟8分钟5分钟10分钟（一）引入新课教师：在初中我们已经学过有关串联和并联的知识，这节课我们要深入研究串并联电路中各部分的电流、电压及电阻的关系。（二）进行新课1、串联电路和并联电路的电流教师：（课件）教材图2.4-1和图2.4-2（如图所示） 引导学生推导出串联电路和并联电路的电流规律。2、串联电路和并联电路的电压教师： 在图2.4-1中，用、分别表示电路中1、2、3各点的电势，用、分别表示0与1、1与2、2与3、0与3的电势差。引导学生推导出串联电路和并联电路的电压规律。3、电阻的串联和并联教师活动：（课件）教材图2.4-3和图2.4-4（如图所示） 引导学生推导出串联电路和并联电路的电阻规律。4、电压表和电流表教师：常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。（投影）利用多媒体介绍表头的满偏电流Ig、内阻Rg和满偏电压Ug。（1）满偏电流Ig表头的线圈准许通过的最大电流很小，一般不超过几十微安到几毫安，这个电流值叫表头的满偏电流，用Ig表示。满偏电流Ig：表头指针偏转到最大刻度时的电流。说明如果通过表头的电流超过满偏电流Ig，不但指针指不出示数，表头还可能被烧坏。（2）表头的内阻Rg表头的线圈电阻一般为几欧到几百欧，这个电阻值叫做表头的内阻，用Rg表示。内阻Rg：表头线圈的电阻叫做表头的内阻。说明每个表头都有它的满偏电流Ig和内阻Rg，Rg和Ig是表头的两个重要参数。教师：同学们能不能根据Ig、Rg概括出什么叫做满偏电压？教师：满偏电流Ig、内阻Rg、满偏电压Ug三者之间有什么关系？小结：表头G的满偏电压Ug和满偏电流Ig一般都比较小，测量较大的电压和较大的电流时，需要把小量程的表头G加以改装。（投影）例1 电流表改装成电压表（课本P51）投影）例2 电流表改装成大量程电流表（课本P51）引入新课时，让学生回忆初中串联电路和并联电路知识学生阅读教材，进行推导：（1）在恒定电流的电路中各出电荷的分布是稳定的，因此，在相等时间内，通过串联电路各部分的电荷量必须相等，故有串联电路各处的电流相等。即（2）在并联电路中，要保持电路各处电荷量分布稳定不变，相同时间内流过干路0点的电荷量必须等于各支路1、2、3各点的电荷量之和。因此，串联电路的总电流等于各支路电流之和。即学生阅读教材，进行推导：（1）串联电路两端的总电压等于各部分电路电压之和。即+=（2）并联电路的总电压与各支路电压相等。用U1、U2、U3代表图2.4-2中三个电阻两端的电压，即有=学生阅读教材，进行推导：（1）串联电路的总电阻等于各部分电路电阻之和。即对于多个电阻的串联（2）并联电路的总电阻的倒数等于各支路电阻的倒数之和。即对于多个电阻的串联思考与讨论：（1）n个相同的电阻R0并联，总电阻等于多少？（2）若干不同的电阻并联，总电阻与其中最小的电阻的大小关系如何？让学生阅读课本50-51页知识，回答提出的问题，看课本例1阅读课本例2学生思考并设计电路图回顾初中电路知识根据初中学过的结论结合高中知识，在教师引导下分析电路中电流规律分析串联、并联电路电压关系的实质。总结规律。小组合作推导，归纳总结串并联单路电阻规律。为动态分析打下基础。自主学习利用欧姆定律分析各参量关系，通过例题体验改装电表过程，将抽象的理论具体化。课堂小结2分钟（三）课堂总结、点评教师活动：让学生概括总结本节的内容。请一个同学到黑板上总结，其他同学在笔记本上总结，然后请同学评价黑板上的小结内容。学生活动：认真总结概括本节内容，并把自己这节课的体会写下来、比较黑板上的小结和自己的小结，看谁的更好，好在什么地方。布置作业1分钟课后习题P52：1、2、4、5板书设计一、 串、并联电路的电流 1.串联电路各处的电流相等： 2.并联电路的总电流等于各支路电流之和：二、 串、并联电路的电压 1.串联电路两端的总电压等于各部分电路电压之和 2.并联电路两端的总电压与各支路电压相等：三、 串、并联电路的电阻 1.串联电路总电阻等于各部分电阻阻值之和： 2.并联电路总电阻的倒数等于各支路电阻的倒数之和：四、 电压表和电流表 1.小量程电流表G（表头）的主要参数：Ig、Rg、Ug 2.小量程电流表改装成电压表：串联分压电阻，且 3.小量程电流表改装成大量程电流表：并联分流电阻，且教学反思 本节的知识在初中已有所涉及，利用学生的已有知识，在教学中通过新增知识进行理论分析，在引领学生从更高的角度深化学生对串、并联电路规律的理解。接着从实际出发，引领学生进行合作探究，通过对点白哦的改装，电流表和电压表电路模型的建立等内容使串。并联知识得以巩固和拓展，进一步训练利用欧姆定律解决问题。同时，本节内容为以后继续学习闭合电路欧姆定律、进行电路的动态分析、理解多用电表原理在知识储备上做了充分准备。教学设计充分利用学案导学，通过提出问题、合作探究、分析归纳、思维拓展、多媒体辅助教学等方式让学生积极参与到教学活动中来，充分调动学生的兴趣，并将解决的问题与具体的立体相结合理论分析，贯穿了学以致用的思想。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
