(电气工程调试方案) 广东科力新能源有限公司综合厂房及办公楼项目

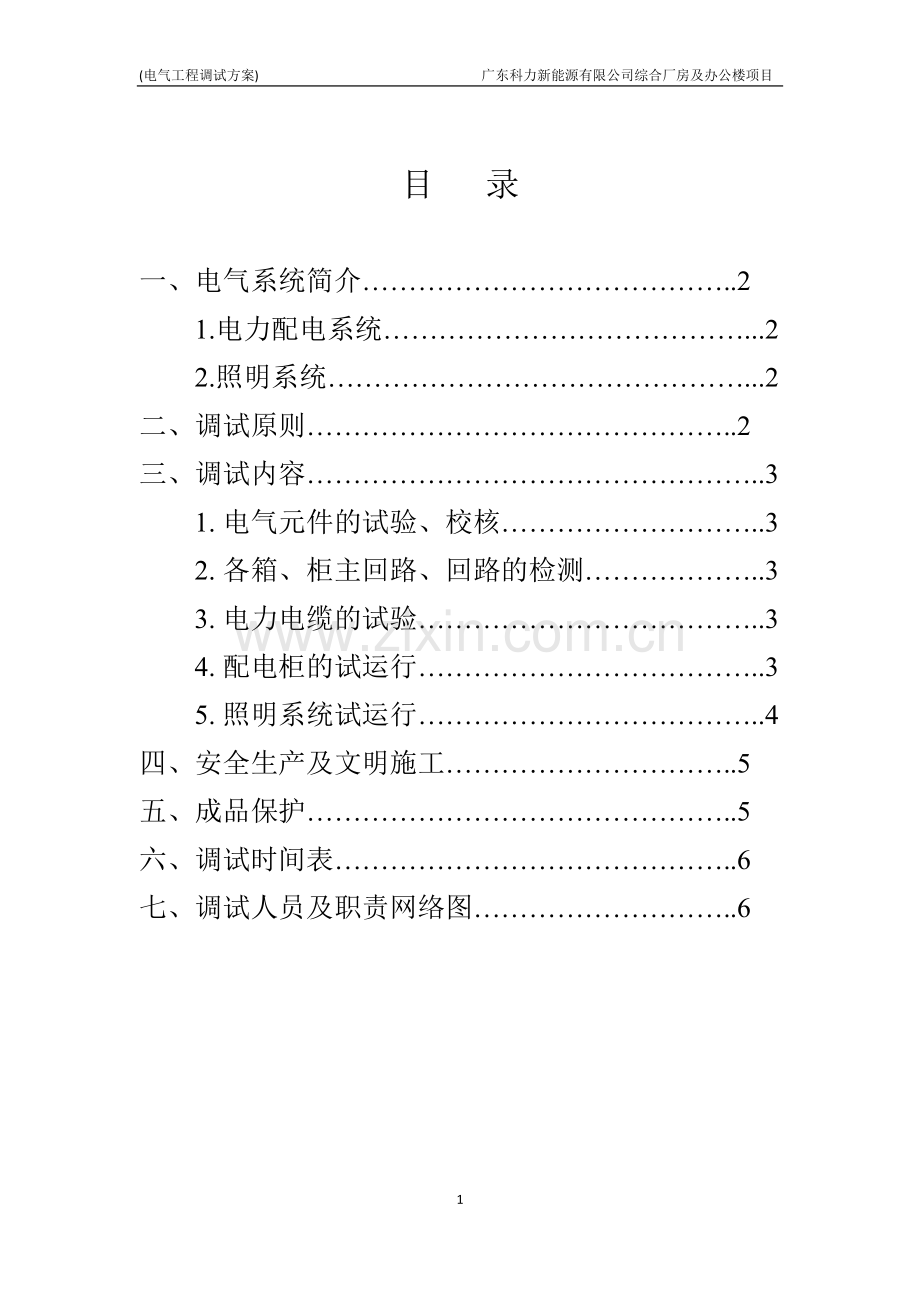

目 录

一、 电气系统简介…………………………………..2
1.电力配电系统…………………………………...2
2.照明系统………………………………………...2
二、 调试原则………………………………………..2
三、调试内容…………………………………………..3
1. 电气元件的试验、校核………………………..3
2. 各箱、柜主回路、回路的检测………………..3
3. 电力电缆的试验………………………………..3
4. 配电柜的试运行………………………………..3
5. 照明系统试运行………………………………..4
四、 安全生产及文明施工…………………………..5
五、 成品保护………………………………………..5
六、 调试时间表……………………………………..6
七、 调试人员及职责网络图………………………..6

一、 电气系统简介
1. 电力配电系统
1.1电力、照明电源由本工程变电所（设在首层）引来，电压采用交流380/220V。我方负责从配电房低压设备低压端子接线通过电缆竖井至各层强电间总配电箱，总配电箱控制各房间配电箱，各房间配电箱控制末端设备。
1.2 本工程低压配电系统电源电压为380/220V，50Hz，采用三相五线中性点固定接地系统，低压系统以单母线分段方式运行，采用TN-S系统接地方式。电力干线、支干线和支线采用母线及ZR-DI-YJE阻燃低烟无卤型铜芯电缆，沿桥架或金属线槽敷设，出桥架穿紧定式镀锌电线管保护。
2. 照明系统
本工程照明系统包括正常照明、应急照明和其他照明。正常照明光源选用荧光灯和节能吸顶灯。照明干线、支干线选择及敷设同电力配电系统，支线选用ZR-BVV阻燃型铜芯塑料绝缘线，穿镀锌电线管保护。应急照明包括事故照明和疏散照明。疏散指示灯自带应急电源，应急时间应大于60分钟，工作方式为二线制。楼层指示灯与疏散指示灯要求相同。
二、 调试原则
电气系统调试按照先主干后分支、先动力后照明，逐个逐级由上至下对设备进行调试。调试过程分为以下四个阶段：单原件试验阶段，分部、分系统试验阶段，联动调试和总体试车阶段。
在正式调试前先用临时电分开对各层设备、线路进行调试，确认没问题后再用正式电进行调试。在上级线路、设备进行调试时，下级线路、设备控制开关必须保证断开，严格统一控制送电范围及顺序。
三、 调试内容
1．电气元件的试验、校核
空气断路器灵敏性的试验：
2．各箱、柜主回路、回路的检测
回路的检查、测试：
检查回路接线的正确性、测试回路每一支路绝缘电阻、工频交流耐压试验。
3. 电力电缆的试验
检查相位、测试相间及相对地绝缘电阻、工频交流耐压试验。
4．配电柜的试运行
4.1 运行前检查
配电柜试运行前，检查配电柜内有无杂物，安装是否符合质量评定标准，相色、铭牌标志是否齐全。
4.2 试运行
在空载情况下，检查各保护装置的手动、自动是否灵敏可靠。
将开关柜内各分开关处于断开位置。当主开关闭合后，逐个合上分开关。
带二次回路配电柜在正式给设备送电前应先解除主回路，先给二次回路送电，检查二次回路是否动作正常，主回路供电是否相序齐全。如不齐全应及时找出原因，及时解决。
在负载运行的情况下，切断弱点系统中的线路，测试弱电端子、感应电是否符合厂家要求。
送电空载运行24小时，无异常现象，经监理工程师及甲方检查确认后，向监理公司及甲方各报一份存档。
5．照明系统试运行
5.1 照明器具试运行
本工程的灯具大多为配电箱直接控制，为此灯具试运行时要对各配电箱的各条出线的绝缘电阻（到第一个灯位）进行仔细的测量，以免出现不必要的事故。
⑴电气照明器具试运行前应进行通电试运行，系统内的全部照明灯具均得开启，同时投入运行，运行时间为24小时。
⑵全部照明灯具通电运行开始后，要及时测量系统的电源电压负荷电流，并做好记录。试运行过程中每隔8小时还需测量记录一次，直到24小时运行完为止。上述各项测量的数值要填入试运行记录表内。
5.2 事故照明切换装置的调试
⑴一般性检查
检查事故照明装置的外观应完好，元器件选择安装正确，接线并无损伤。
⑵直流装置的试验
按电力变流设备的试验规范和产品的技术条件要求，进行绝缘试验、耐压试验、稳定电压调节范围试验、均流试验、绝缘监视试验、蓄电池充放电试验等项目的试验以及装置的运行参数设置。
⑶切换装置的试验
检查切换装置的功能，模拟正常和事故情况下的切换，动作应可靠正确，检测切换性能。
四、 安全生产及文明施工
1.新进场的施工人员必须经过三级教育，考试合格后持证操作。
2.班组长必须组织施工人员做好每天的班前交底，认真学习安全操作规程并做好记录，有签字。
3.高处作业时，必须戴好安全带，施工现场严禁吸烟，严禁在施工现场大小便。
4.施工用电时，必须由专业持证电工接拉电源线，严禁非电工乱拉、乱接线。电源线必须挂至2米以上高处，不得在地上乱拉、乱放。
5.电动工具必须挂操作规程牌，有专人操作，不得由他人乱动。
6.搞好现场文明施工，做到工完场净，活完脚下清。现场及库房的材料必须码放整齐，设有标识牌，有专人管理，实行限额领料，不浪费材料。
7.每天上下班前组织工人清理现场的零碎材料，剔槽洞后立即将碎渣用袋子清理干净，做到安全生产、文明施工，工完场清。
五、成品保护
1.施工操作时，必须搬用木制梯子，不得用铁梯子，防止损坏土建的成品地面。
2.设备及材料搬运时，必须轻拿轻放，防止损坏设备及他人成品。
3.调试完成后，施工队派专职成品保护员，对自己的成品进行保护加监督。
4.配电箱柜接线时，导线或电缆不能有污染。
5.安装灯具时，必须把灯具的灰尘清除干净后再安装。按
6.搬运电气器具、箱、柜必须按规范运行，严禁野蛮搬运。
7.导线、电缆接头搪涮锡后，清除全部污染、腐蚀剂后，按规范严密包扎，包扎绝缘必须与原导线绝缘相一致。
8.封闭插接母线安装完毕，暂时不能送电运行时，现场应设置明显标识牌，以防损伤。
六、调试时间表
设备调试时间表
序号
调试系统
开始时间
完成时间
1
低压配电室电源送电试运行

2
配电箱、电缆、母线送电试运行

3
水泵房给水泵

4
灯具试运行

七、调试人员及职责网络图

四单体

王志忠
三单体

陈晓东
二单体

王明芳
一单体

邱诗建
副组长：刘善锋
职责：负责落实各分部调试内容并监督调试效果
组长：郑少春
职责：负责协调各专业配合及人员配制工作
