晶体管共射极单管放大器实验报告.doc

学生实验报告
院（系）名称

班别

姓名

专业名称

学号
1
实验课程名称
普通物理实验
实验项目名称
晶体管共射级单管放大器
实验时间
年 月 日
实验地点

实验成绩

指导老师签名

内容包含：实验目的、实验使用仪器与材料、实验步骤、实验数据整理与归纳（数据、图表、计算等）、实验结果与分析、实验心得
一、实验目的
1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响。
2、 掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
3、 熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验使用仪器与材料
EL教学实验箱、AS101E函数信号发生器、DS1062E-EDU双踪示波器、GB7676-98交流毫伏表
三、实验步骤
1. 调试静态工作点
接通直流电源前，先将RP调至最大， 函数信号发生器输出旋钮旋至零。接通＋12V电源、调节RP，使IC＝2.0mA（即UE＝2.0V）， 用直流电压表测量UB、UE和UC，用万用电表测量RB2值，并记入表2－1中。
2、测量电压放大倍数
在放大器输入端加入频率为1KHz的正弦信号us，调节函数信号发生器的输出旋钮使放大器输入电压ui»10mV，同时用示波器观察放大器输出电压uo的波形，在波形不失真的条件下用交流毫伏表测量下述3种情况下的uo值，并用双踪示波器观察uo和ui的相位关系，并记入表2－2中。
3、观察静态工作点对输出波形失真的影响
置RC＝2.4KΩ，RL＝2.4KΩ， ui＝0V，调节RP，使IC＝2.0mA，测出UCE值；再逐步加大输入信号，使输出电压u0 足够大，但不失真。 然后保持输入信号不变，分别增大和减小RP，使波形出现失真，绘出u0的波形，并测出失真情况下的IC和UCE值，并记入表2－4中。在每次测IC和UCE 值时，都要将信号源的输出旋钮旋至零。
4、测量输入电阻和输出电阻
置RC＝2.4KΩ，RL＝2.4KΩ，IC＝2.0mA。输入f＝1KHz的正弦信号电压ui≈10mA，在输出电压uo不失真的情况下，用交流毫伏表测出US，Ui和UL，记入表2-6中。
保持us不变，断开RL，测量输出电压uo，记入表2-6中。
四、实验数据整理与归纳
表2-1
测量值
计算值
UB/V
UE/V
UC/V
RB1 KΩ/
UBE/V
UCE/V
IC/mA
2.88
2.01
7.34
63
0.89
5.20
20
表2-2
RC/ KΩ
RL/ KΩ
uo/mV
AV
观察记录一组uo和ui波形
2.4
∞
94.0
9.40

1.2
∞
48.1
4.81
2.4
2.4
47.2
4.72

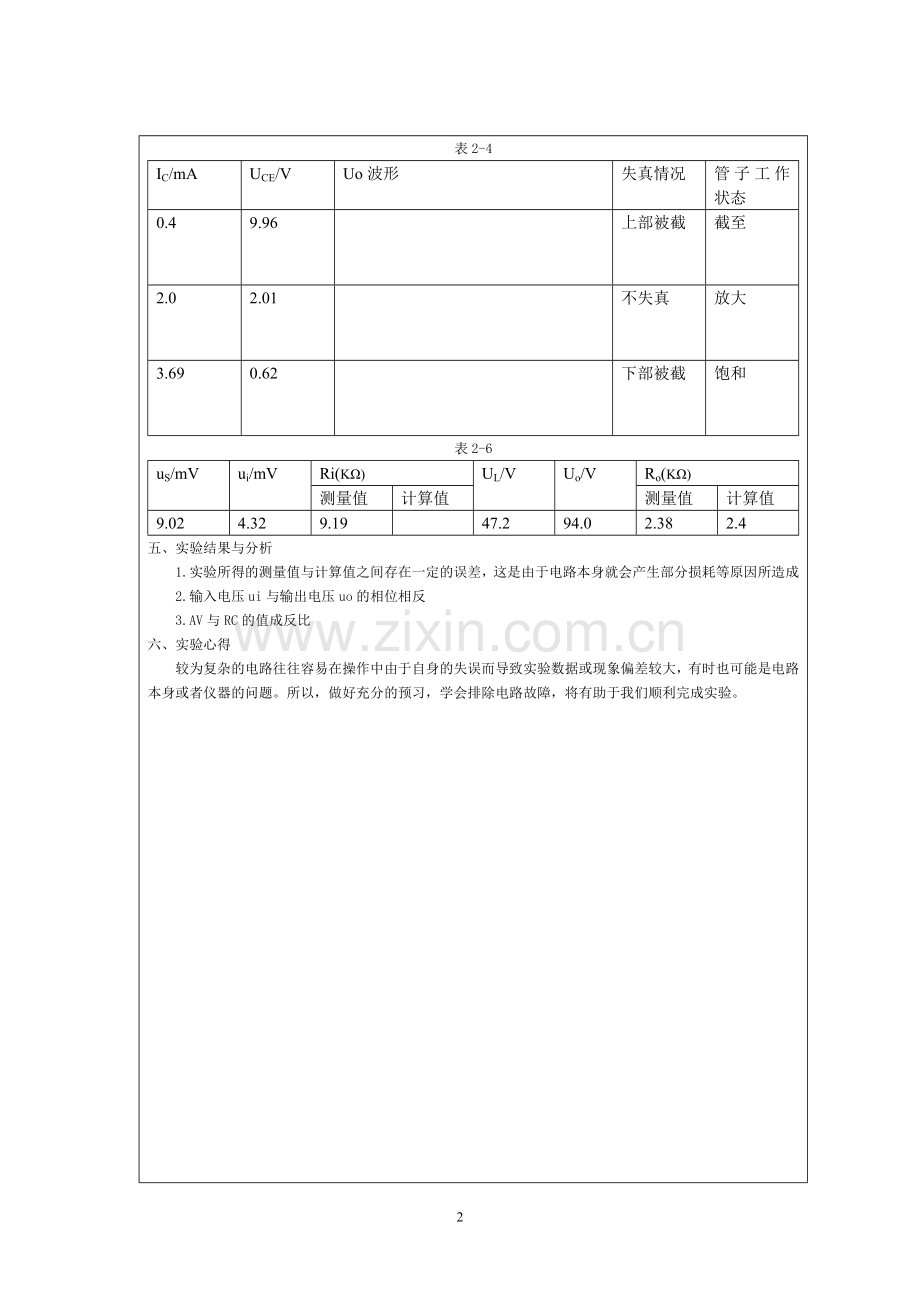

表2-4
IC/mA
UCE/V
Uo波形
失真情况
管子工作状态
0.4
9.96

上部被截
截至
2.0
2.01

不失真
放大
3.69
0.62

下部被截
饱和
表2-6
uS/mV
ui/mV
Ri(KΩ)
UL/V
Uo/V
Ro(KΩ)
测量值
计算值
测量值
计算值
9.02
4.32
9.19

47.2
94.0
2.38
2.4
五、实验结果与分析
1.实验所得的测量值与计算值之间存在一定的误差，这是由于电路本身就会产生部分损耗等原因所造成
2.输入电压ui与输出电压uo的相位相反
3.AV与RC的值成反比
六、实验心得
较为复杂的电路往往容易在操作中由于自身的失误而导致实验数据或现象偏差较大，有时也可能是电路本身或者仪器的问题。所以，做好充分的预习，学会排除电路故障，将有助于我们顺利完成实验。
