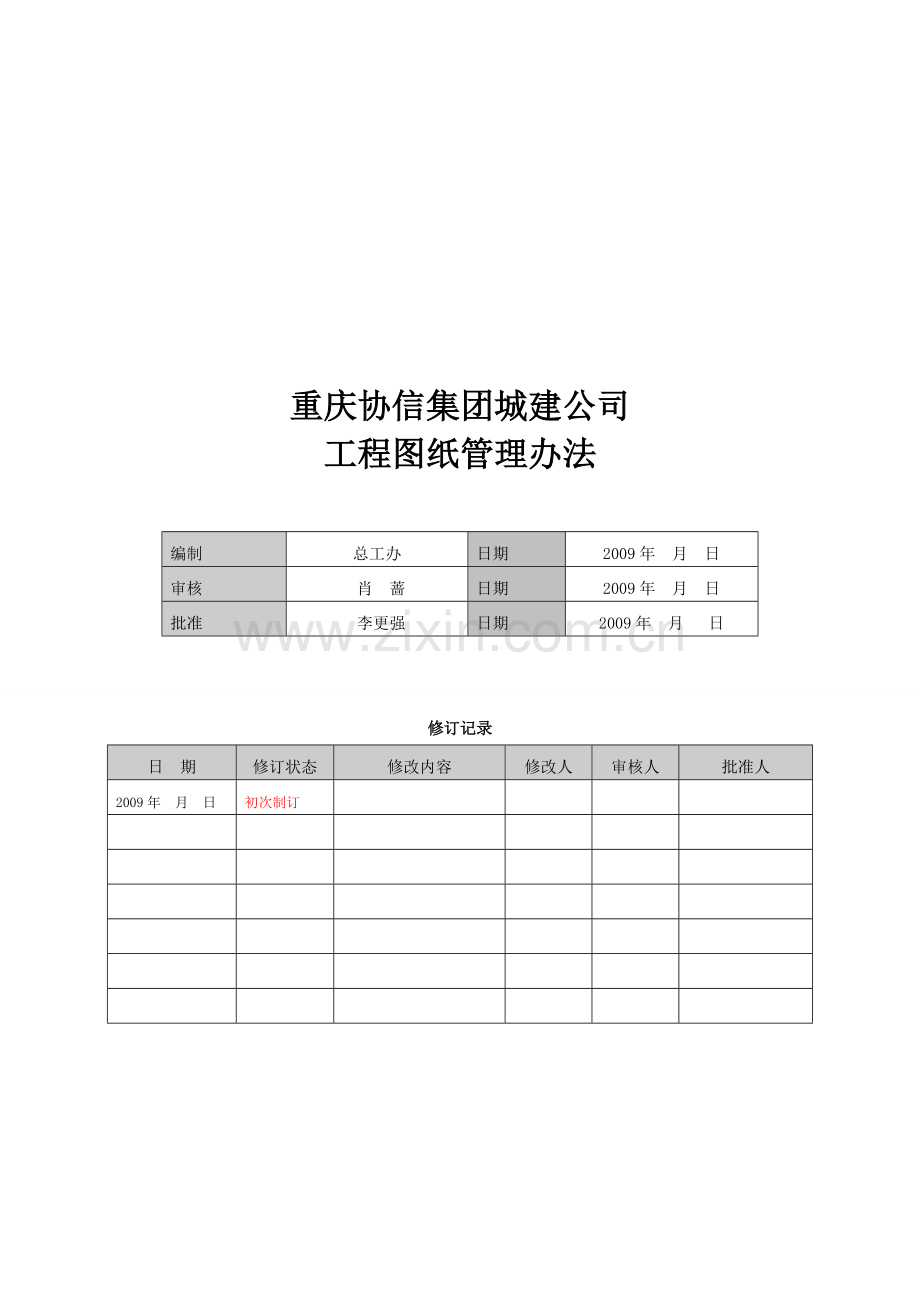

重庆协信集团城建公司
工程图纸管理办法

编制
总工办
日期
2009年 月 日
审核
肖 蔷
日期
2009年 月 日
批准
李更强
日期
2009年 月 日

修订记录
日 期
修订状态
修改内容
修改人
审核人
批准人
2009年 月 日
初次制订

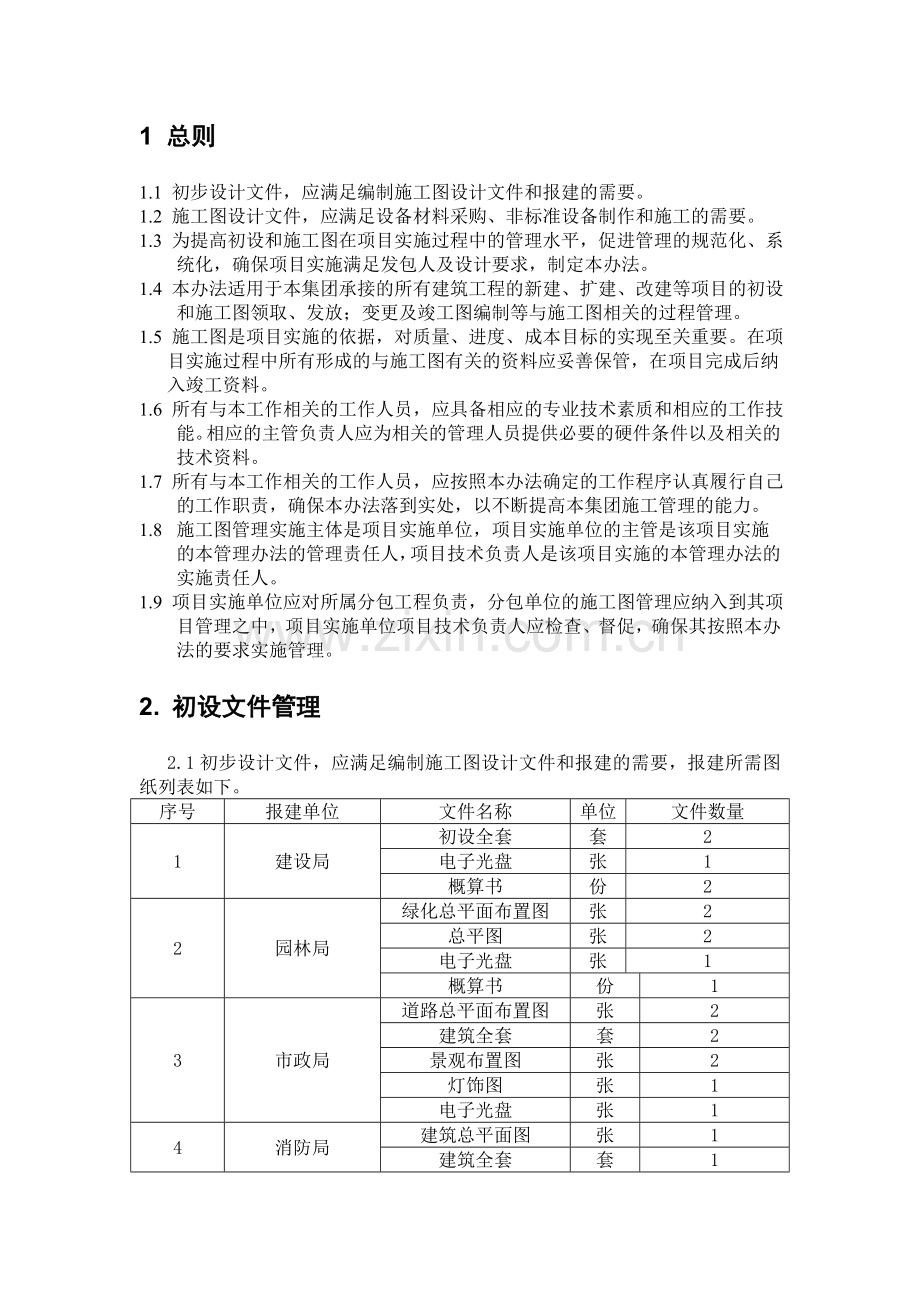

1  总则
1.1 初步设计文件，应满足编制施工图设计文件和报建的需要。
1.2 施工图设计文件，应满足设备材料采购、非标准设备制作和施工的需要。
1.3 为提高初设和施工图在项目实施过程中的管理水平，促进管理的规范化、系
统化，确保项目实施满足发包人及设计要求，制定本办法。
1.4 本办法适用于本集团承接的所有建筑工程的新建、扩建、改建等项目的初设
和施工图领取、发放；变更及竣工图编制等与施工图相关的过程管理。
1.5 施工图是项目实施的依据，对质量、进度、成本目标的实现至关重要。在项
目实施过程中所有形成的与施工图有关的资料应妥善保管，在项目完成后纳
入竣工资料。
1.6 所有与本工作相关的工作人员，应具备相应的专业技术素质和相应的工作技
能。相应的主管负责人应为相关的管理人员提供必要的硬件条件以及相关的
技术资料。
1.7 所有与本工作相关的工作人员，应按照本办法确定的工作程序认真履行自己
的工作职责，确保本办法落到实处，以不断提高本集团施工管理的能力。
1.8   施工图管理实施主体是项目实施单位，项目实施单位的主管是该项目实施
的本管理办法的管理责任人，项目技术负责人是该项目实施的本管理办法的
实施责任人。
1.9 项目实施单位应对所属分包工程负责，分包单位的施工图管理应纳入到其项
目管理之中，项目实施单位项目技术负责人应检查、督促，确保其按照本办
法的要求实施管理。
2. 初设文件管理
2.1初步设计文件，应满足编制施工图设计文件和报建的需要，报建所需图纸列表如下。
序号
报建单位
文件名称
单位
文件数量
1
建设局
初设全套
套
2
电子光盘
张
1
概算书
份
2
2
园林局
绿化总平面布置图
张
2
总平图
张
2
电子光盘
张
1
概算书
份
1
3
市政局
道路总平面布置图
张
2
建筑全套
套
2
景观布置图
张
2
灯饰图
张
1
电子光盘
张
1
4
消防局
建筑总平面图
张
1
建筑全套
套
1
水电图全套
套
1
电子光盘
张
1
5
人防
人防布置图
张
2
人防图
套
2
电子光盘
张
1
6
市防雷中心
防雷施工图
套
2
概算书
份
1

3. 施工图管理
3.1 施工图应满足报建要求，报建所需施工图纸列表如下。
序号
报建单位
文件名称
单位
文件数量
1
规划部门
建筑施工图
套
2
电子光盘
张
1
2
施工图审查
全套施工图
套
1
电子光盘
张
1
3
防雷中心
防雷接地图
套
1
电施图
套
1
总平面图
张
2
概算书
份
1
4

施工图审查合格意见书
份
3
5
施工许可证
全套施工图
套
1

3.2 除报建外，还需设计单位提供16套施工图纸用于发放（施工单位、监理单位、招标、做施工图预算、项目部、总工办留档等）。

4. 竣工图管理
4.1  竣工图应按照合同约定的数量整理、归档，但必须提交至少一份完整的竣工
图由集团档案室保管。按照谁实施谁负责为原则。建、归档由实施单位技术
负责人负责组织，并应在工程竣工30天内完成。
4.2  竣工图的编制、整理、建、归档应符合国家、地方现行的标准、规程，并应
按照标准、规程的要求绘制、折叠、装订并建立相应目录。
4.3  竣工图应能完整表达工程实际完成情况。凡实施过程中对工程实质性的改动
均应在竣工图上如实反映，相应的变更、洽商记录均应汇编到变更汇总中，
并建立目录以便查询。
4.4  凡工艺、结构、平面布置、立面形式或其他重大修改导致单幅图面修改超过
40％，或虽不足40％，但修改后图面混乱、分辨不清的，应以书面形式提请
业主、监理重新绘制相应竣工图。
4.5  实施过程如因特殊原因造成加固补强或发生质量事故后经过处理的，除应在
竣工图上如实绘制外，还应附上相应的鉴定、处理的技术文件。
4.6  竣工图至少应有3套蓝图，其中一份提交集团档案室。实施单位在向业主提
交竣工图时应办理移交记录，该记录必须随竣工资料一起提交集团档案室归
档，并办理移交记录，实施单位保留这一移交记录备查。
4.7 竣工验收所需的竣工图纸如下表。
序号
验收单位
文件名称
单位
文件数量
1
规划
建筑竣工图
套
1
电子光盘
张
1
2
节能
节能竣工图
套
1
3
绿化
绿化竣工图
套
2
电子光盘
张
1
4
消防
总平面图
张
1
标准层平面图
份
1
非标准层平面图
份
1
立面图
份
1
剖面图
份
1
消火栓及喷淋系统图
份
1
火灾自动报警系统图
份
1
防排烟系统图
份
1
竣工图全套光盘
张
1
5
人防
人防竣工图
套
1
5. 图纸的领取和发放
5.1  图纸领取
5.1.1 图纸的领取应由使用该图的部门派专人领取。
5.1.2  项目实施单位技术负责人应在需要时或合同约定的时间内，联系发包单位
有关部门，领取不少于合同约定数量的施工图。在领取有困难时，可提请该
项目承接单位经营部门予以协调。
5.1.3  领取签收时，应在注明领取人与领取时间前，按照下列要求进行检查：
1、图纸套数符合合同约定
2、每套图纸的编号与签收目录一致；
3、图纸的审核、签章手续齐全；
4、图纸表达的内容完整；
5、配套使用的院标图集齐全；
6、图纸选用的验收标准符合合同约定；
7、图纸的卷面清晰。
5.1.4  当领取的施工图不符合上述要求时，应及时提出或在24小时内，以书面形
式与图纸发放单位协商处理办法。
5.1.5  对施工图出图手续不符合现行国家或地方相关规定时，应尽可能拒收，如
应发包人要求予以接收，应在24小时内书面提请发包人或由其书面界定该
图的用途及适用范围。
5.1.6  如领取的施工图是对原施工图的替代，则项目技术负责人除应按照本办法
的要求对新、旧进行控制外，还应在新图上注明被替代图纸的编号及变动时
间。
5.2  图纸发放
5.2.1 图纸发放由总工办专人负责
5.2.2  项目实施单位技术负责人，应先将接收的施工图，交由项目资料员登记建
档。并根据项目管理分工拟定发放范围，督促项目资料员在收到施工图24
小时内发放到相关管理人员。
5.2.3  图纸领取、发放均应建立记录，记录应含有图纸名称、数量、图纸编号、
领取(接收)人、领取(接收)时间、备注等。
5.2.4  项目实施单位应保留不少于合同约定做为竣工图需要的数量，项目技术负
责人及资料员还应各保留一套，以备查询与核对。
5.2.5  当施工图不能满足项目实施需求时，可使用复印件，复印件图纸的卷面应
清晰。项目技术负责人应在复印图签署姓名及时间，并加盖项目部印章。所
有复印件应在使用后收回，并集中销毁。
6. 图纸的增晒和费用
6.1 初设和施工图设计中由设计单位提供包括报建图，费用由设计院负责。
6.2 竣工图由施工单位负责费用及图纸的套数。
6.3 设计变更的图纸，由于设计单位的原因导致的变更由设计单位承担费用，当
是甲方提出的变更由甲方承担费用。
6.4 增晒图纸要由总工办副总工签字认可才行。
7. 图纸的保密
所有设计图纸，不能擅自交给项目无关的其他人员，不得外传。
8. 工程图的回收
工程竣工之后，所有过程中图纸，除存档以外，过程中与工程无关的图纸经项目部清理后，交档案室按工程图纸销毁办法处理。
