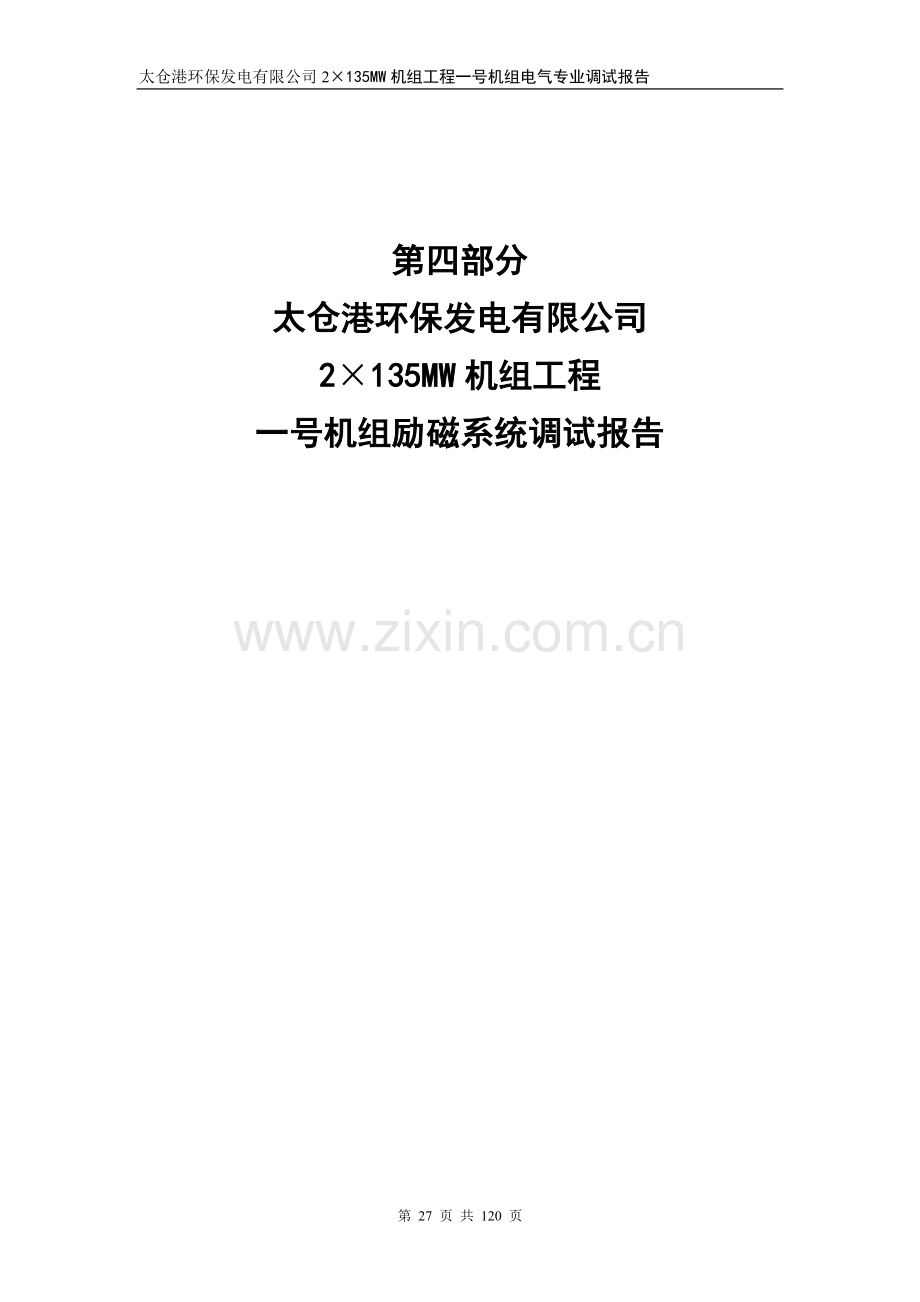

太仓港环保发电有限公司2135MW机组工程一号机组电气专业调试报告第四部分太仓港环保发电有限公司2135MW机组工程一号机组励磁系统调试报告目 录1 概述.292 设备规范.293 静态调试.294 空载试验（发电机在额定转速下）.315 并网功能试验（发电机在额定转速下）.326 使用仪器、仪表.337 调试结论.338 现场试验录波图.33第 52 页 共 120 页1 概述太仓港环保发电有限公司2135MW机组工程一号机组励磁系统为上海发电设备成套设计研究所、上海科达机电控制有限公司生产的AFT-O/U211-A20001型自并励微机励磁调节器。编号为0240572 设备规范参数额定值发电机视在功率Sn(MVA)135发电机额定电压Ug(VAC)15750发电机额定电流Ig(AAC)5822发电机额定频率fg(Hz)50空载励磁电流If0(ADC)785额定励磁电流Ifn(ADC)1750强励励磁电流(ADC)3500空载励磁电压Uf0(VDC)109额定励磁电压Ufn(VDC)280强励励磁电压(VDC)560可控硅桥输入电压(VAC)500可控硅桥输入频率(Hz)50辅助交流电源(VAC)220直流电源1(VDC)220直流电源2(VDC)220励磁模式SHUNT3 静态调试3.1 装置外观的检查：检查柜体、系统部件、母排等，并清理灰尘；检查各紧固件的螺丝有无松脱现象。经查，本设备在运输过程中没有受到损坏，并且设备安装情况良好。3.2 硬件设备检查：检查所有电路板的硬件设置。主控板：CH1：1380330 CH2：1380253，与出厂设置相同。检查其实板卡均与出厂设置相同3.3 绝缘检查：交流电流回路绝缘电阻50M；交流电压回路绝缘电阻50M； 直流回路绝缘电阻50M。测试功率回路对地绝缘50M。3.4 交直流电源回路检查：1、 照明和加热器回路检查正确。2、 起励电源回路检查正确。3、 直流电源回路检查正确。3.5 软件及参数检查：软件版本为41.222-1.经检查两个通道的参数设置正确。 3.6 功率桥监视回路检查：模拟熔丝断信号；模拟交流侧阻容保护用熔丝断信号；模拟功率桥主风机及备用风机失效信号，检查功率桥监视回路的所有功能正常。对另一功率桥作相同试验，检查功率桥监视回路的所有功能正常。3.7 开关监视回路检查： 分开F04，验证开关量DI14输入动作正常，能发出报警信号，重新合上F04，并复位报警信号；对F05、Q80、Q81重复以上试验，验证动作正常。3.8 可控硅跨接器检查：手动合灭磁开关Q02，短接过电流检测继电器T02的端子，验证开关量DI15E输入动作正常，灭磁开关Q02自动分开，并发出故障信号；再短接过电流检测继电器T02的另外端子，验证开关量DI14E动作正常，并发出故障信号。3.9 励磁变控制回路检查：确认励磁变压器温控器供电电源正常，分别短接温控器上的报警信号及跳闸信号输出端子，验证开关量DI12E及DI13E输入动作正常，并发出故障报警信号。3.10 开入量检查： 由DCS操作，检查灭磁开关合分、励磁装置投退、自动手动切换、功率因数投退、增减磁，开入量正确。3.11 模拟量检查： 加交流电流电压量，检查装置显示正确。3.12 信号回路检查： 检查装置至DCS的信号回路正确。3.13 轻负载试验： 在励磁装置直流输出侧接电阻、万用表、示波器。接厂用电三相交流100V至X1：1，2，3。励磁装置投入后，将控制量从-100%至+100%进行变化，记录控制量与直流输出电压的关系，并用示波器观察直流侧电压波形，以确认触发脉冲工作正常。 对另一运行通道做同样的试验。Uc(%)Ch1(V)Ch2(V)Uc(%)Ch1(V)Ch2(V)-100-2.5-6.21025.0125.6-90-2.5-6.02032.833.3-80-1.7-5.33042.843.0-700.58-4.34053.253.8-603.3-2.125062.763.6-507.30.646071.672.8-407.84.027080.283.8-308.37.98087.988.8-2010.412.19095.196.6-1014.616.610099.899.6019.321.33.14 起励模拟试验将三相调压器0-100VAC接至X2：1，3，5及X2：7，8，9及整流桥的输入端，按励磁投入命令，直流接触器Q03动作，检查输出电压的极性，经10秒后，Q03及Q02分开发出F28故障信号。4 空载试验（发电机在额定转速下）4.1 手动通道手动起励，发电机建压检查检查正确调整测量实际值（UG，USYN，IF，UF）调整与实际测量值一致设定参考值和预设值的限制值设定参考值和限制值检查整流器电源电压和相位检查正确在手动通道中调整PI参数通过手动通道阶跃调整PI参数手动通道阶跃及零升试验（85%）试验良好。见空载录波图1检查分灭磁开关灭磁（灭磁电阻灭磁）试验良好。见空载录波图2检查不分灭磁开关灭磁（逆变灭磁）试验良好。见空载录波图34.2 自动通道启励和软启励检查正确调整测量实际值（UG，USYN，IF，UF）调整与实际测量值一致设定参考值和预设值的限制值设定参考值和限制值在自动通道中调整PID参数通过自动通道阶跃调整PID参数自动通道阶跃及零升试验（100%）试验良好。见空载录波图4、5设定及检查V/HZ限制器试验良好。见空载录波图6检查灭磁回路（正常灭励和跳灭磁开关）试验良好。见空载录波图7、84.3 通道切换检查手动自动通道间的切换，是否平滑无冲击试验良好。见空载录波图9检查自动通道间的切换，是否平滑无冲击试验良好。见空载录波图104.4 监视和保护检查PT 故障时自动到手动通道的切换动作正确动作正确检查PT故障时通道1到通道2的切换动作正确动作正确。见空载录波图115 并网功能试验（发电机在额定转速下）5.1 并网后一般性试验校准发电机电流测量值/检查P和Q测量值校准/检查测量值正确自动通道作阶跃响应，优化动态性能试验良好。见负载录波图1手动通道作阶跃响应，优化动态性能试验良好。见负载录波图2手动限制调整调整手动限制检查叠加控制的影响检查正确5.2 IE限制器励磁电流IE过励限制器的定义和校核定义和校核正确用阶跃响应使限制器动作时优化动态响应过程试验良好。见负载录波图35.3 IG限制器定义电流IG过电流限制器 定义和校核正确用阶跃响应使限制器动作时，优化动态响应过程试验良好。见负载录波图45.4 P/Q限制器定义P/Q特性曲线定义和校核正确P/Q限制器欠励检查检查正确用阶跃响应使限制器动作时，优化动态过程试验良好。见负载录波图55.5 恒功率因数控制器检查恒功率因数控制器的稳态和动态性能检查正确检查功率因数的限制值检查正确用增减按钮检查功率因数的参考值设定检查正确5.6 恒无功控制器检查恒无功控制器的稳态和动态性能检查正确检查恒无功控制器的限制值检查正确用增减按钮检查无功的参考值设定检查正确5.7 通道切换检查自动通道间的切换，是否平滑无冲击试验良好。见负载录波图6检查手动自动通道间的切换，是否平滑无冲击试验良好。见负载录波图75.8 带负荷检查励磁系统调节器性能优良，达到设计要求。6 使用仪器、仪表序号仪器、仪表名称型号1继电保护三相试验装置PW30A2继电保护单相试验装置3三相调压器4数字万用表5数字万用表兆欧表(1000V)7 调试结论经静态、动态调试，试验正确。本调节器性能优良，达到设计要求，可以投入运行。8 现场试验录波图：附上现场试验所录制的波形图一、空载录波图1、 手动通道阶跃2、 手动分灭磁开关灭磁3、 手动逆变灭磁4、 自动通道阶跃5、自动模式起励6、伏赫兹限制7、自动方式灭磁（逆变灭磁）8、自动方式灭磁（分灭磁开关灭磁）9、手自动切换10、通道切换11、PT断线二、负载录波图1、 自动方式2%阶跃2、 手动方式3%阶跃3、励磁电流限制4、定子电流限制5、P/Q限制6、自动通道切换7、手自动通道切换其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
