管家婆仓库管理数据库设计说明书.doc

资源描述

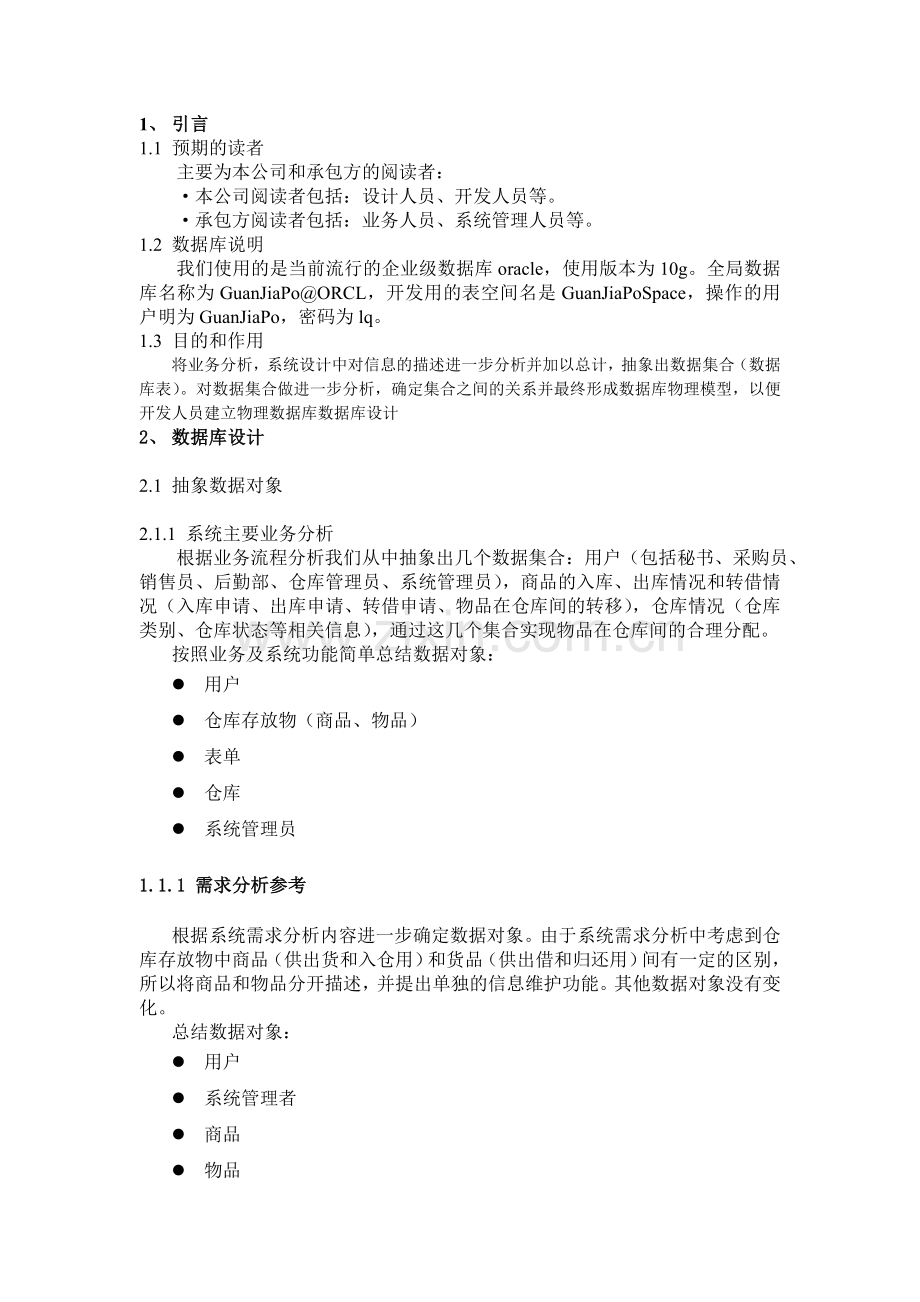

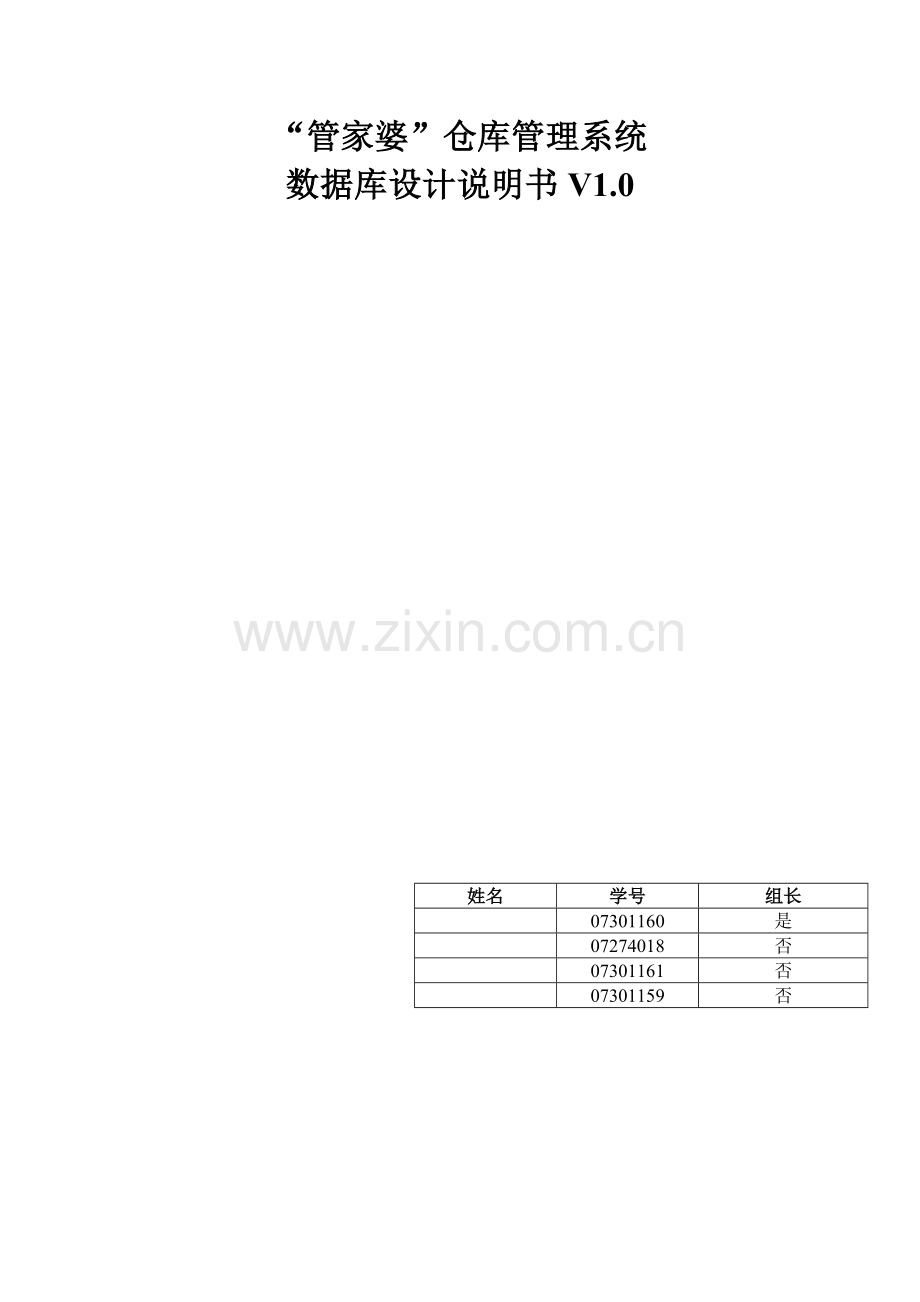

“管家婆”仓库管理系统数据库设计说明书V1.0 姓名学号组长 07301160 是 07274018 否 07301161 否 07301159 否 1、引言 1.1 预期的读者主要为本公司和承包方的阅读者： ·本公司阅读者包括：设计人员、开发人员等。 ·承包方阅读者包括：业务人员、系统管理人员等。 1.2 数据库说明我们使用的是当前流行的企业级数据库oracle，使用版本为10g。全局数据库名称为GuanJiaPo@ORCL，开发用的表空间名是GuanJiaPoSpace，操作的用户明为GuanJiaPo，密码为lq。 1.3 目的和作用将业务分析，系统设计中对信息的描述进一步分析并加以总计，抽象出数据集合（数据库表）。对数据集合做进一步分析，确定集合之间的关系并最终形成数据库物理模型，以便开发人员建立物理数据库数据库设计 2、数据库设计 2.1 抽象数据对象 2.1.1 系统主要业务分析根据业务流程分析我们从中抽象出几个数据集合：用户（包括秘书、采购员、销售员、后勤部、仓库管理员、系统管理员），商品的入库、出库情况和转借情况（入库申请、出库申请、转借申请、物品在仓库间的转移），仓库情况（仓库类别、仓库状态等相关信息），通过这几个集合实现物品在仓库间的合理分配。按照业务及系统功能简单总结数据对象： l 用户 l 仓库存放物（商品、物品） l 表单 l 仓库 l 系统管理员 1.1.1 需求分析参考根据系统需求分析内容进一步确定数据对象。由于系统需求分析中考虑到仓库存放物中商品（供出货和入仓用）和货品（供出借和归还用）间有一定的区别，所以将商品和物品分开描述，并提出单独的信息维护功能。其他数据对象没有变化。总结数据对象： l 用户 l 系统管理者 l 商品 l 物品 l 表单 l 仓库 1.2 数据库物理结构设计根据系统的分布式部署设计，数据库将部署到一部独立的计算机中。根据前期的分析，系统将有大量的数据存放入数据库。预留数据库空间500m，日增长约3m，日志空间1G，日增长5m。 1.3 数据库逻辑设计 1.3.1 数据库设计命名规范 1，表名命名规则多对多生成的关系表如果没有太多的实际意义，名字是两个相关实体名字中间加入‘_’后构成。例如User_UserClass。（如有特殊意义，按其特殊意义填写） 2，表项命名规则代表表名的单词或单词简写作为字段名的开头，命名中其他的单词或简写间用‘_’间隔，如用户表的主键字段为U_ID命名。 1.3.2 数据库表名汇总表2-1 数据库表数据库表名中文名文字说明 Admin 系统管理员保存系统管理员的信息 IO_Form 出库入库申请申请表单与货物的关系 Form 申请表单保存出库入库订单 User 用户保存用户的基本信息 User-Class 用户-用户类型用户与用户类型的关系 User_Class 用户类型保存用户职位 Return_Borrow 借入归还表申请表单与物品的关系 things 物品保存物品的信息（用于转借） Things_Store 物品-仓库物品与仓库间的关系 store 仓库保存仓库信息 Product_Store 货物-仓库货物与仓库的关系 goods 货品保存货物信息 1.3.3 数据库表结构设计 1.3.3.1 逻辑表结构 l 系统管理员：admin 表2-2 admin表项中文英文数据类型可否空初始值说明编号 A_ID Number 否主键，流水自增姓名 A_Name Variable characters (100) 否联系方式 A_Conn Variable characters (20) 否账号 A_Account Variable characters (100) 否密码 end_time Variable characters (50) 否 l 出库入库申请（IO_Form）表2-3 IO_Form表项中文英文数据类型可否空初始值说明编号 F_ID Number 否主键，外键货物编号 G_ID Number 否主键，外键货物数量 IO_Number INT 否 l 申请表单(Form) 表2-4申请 Form表项中文英文数据类型可否空初始值说明编号 F_ID Number 否主键，流水自增用户编号 U_ID Number 否外键提交日期 F_Date Date & Time 否处理状态 F_State Variable characters (10) 否值只有可能为：未处理，允许，拒绝，推迟等候处理结果 F_Result Clob 否申请内容 F_Text Clob 否表单类型 F_Class Variable characters (20) 否 l 用户（User）表2-5 user表项中文英文数据类型可否空初始值说明编号 U_ID Number 否主键，流水自增姓名 A_Name Variable characters (100) 否联系方式 A_Conn Variable characters (20) 否账号 A_Account Variable characters (100) 否密码 A_Pass Variable characters (50) 否 l 用户-用户类型（User_UserClass）表2-6 User_Class表项中文英文数据类型可否空初始值说明编号 U_ID Number 否主键，外键用户类型 User_Type Variable characters (20) 否主键，外键 l 用户类型（User_Class）表2-6 User_Class表项中文英文数据类型可否空初始值说明用户类型 User_Type Variable characters (10) 否主键值只可能为：供货员，出货员，后勤管理员，仓库管理员 l 货物表项表2-2 货物表项中文英文数据类型可否空说明货物编号 G_ID Number 否主键，流水自增货物名称 G_Name VARCHAR 否货物描述 G_Discribe CLOB 否货物数量 G_Number INT 否货物单价 G_Price FLOAT 否 l 货物—仓库表项表2-3货品—仓库表项中文英文数据类型可否空说明货物编号 G_ID Number 否主键，外键仓库编号 S_ID Number 否主键，外键存储数量 PS_Number INT 否 l 仓库表项表2-4仓库表项中文英文数据类型可否空初始值说明仓库编号 S_ID NUMBER 否主键，流水自增仓库地址 S_Add VARCHAR 否仓库类型 S_Type VARCHAR 否仓库状态 S_Style VARCHAR 否仓库容量 S_Size INT 否仓库类别 S_Class VARCHAR 否 l 物品-仓库表项表2-5物品-仓库表项中文英文数据类型可否空说明物品编号 T_ID Number 否主键，外键仓库编号 S_ID Number 否主键，外键物品数量 TS_Number INT 否 l 物品表项表2-6物品表项中文英文数据类型可否空说明物品编号 T_ID Number 否主键，流水自增物品名称 T_Name VARCHAR 否物品描述 T_Discribe CLOB 否物品现有数量 T_Number INT 否物品的库存数 T_Total INT 否 l 借入归还表项表2-6借入归还表项中文英文数据类型可否空说明编号 F_ID Number 否主键，外键物品编号 T_Name VARCHAR 否主键，外键物品数量 RB_Number CLOB 否 1.3.3.2 数据库表逻辑ER图图2-1逻辑ER图图中“ ”表示多对一关系，三叉线表示对应的多方表，多对多应该为“”。 1.3.3.3 表之间的关联设计在数据库ER逻辑模型的基础上确定ER物理模型，通过主外键的约束明确表之间的关系。该物理模型可直接映射到数据库中进行物理操作，以便据此建立数据库结构。 ER物理模型如下：图2-2物理ER图物理模型字段如下表： Table column Code description 系统管理员编号 A_ID 主键索引姓名 A_Name 联系方式 A_Conn 账号 A_Account 密码 A_Pass 出库入库申请编号 F_ID 主键索引货物编号 G_ID 由货物表引用的外键，主键索引货物数量 IO_Number 申请表单编号 F_ID 主键索引用户编号 U_ID 由用户表引用的外键提交日期 F_Date 处理状态 F_State 处理结果 F_Result 申请内容 F_Text 表单类型 F_Class 用户编号 U_Id 主键索引姓名 U_Name 联系方式 U_Conn 账号 U_Account 密码 U_Pass 用户-用户类型编号 U_ID 由用户表引用的外键，主键索引用户类型 User_Type 由用户类型表引用的外键，主键索引用户类型用户类型 User_Type 由用户类型表引用的外键，主键索引货品货物编号 G_ID 主键索引货物名称 G_Name 货物描述 G_Discribe 货物数量 G_Number 货物单价 G_Price 货品-仓库货物编号 G_ID 主键索引，由货品表引用的外键仓库编号 S_ID 主键索引，由仓库表引用的外键存储数量 PS_Number 仓库仓库编号 S_ID 主键索引仓库地址 S_Add 仓库类型 S_Type 仓库状态 S_Style 仓库容量 S_Size 仓库类别 S_Class 物品-仓库物品编号 T_ID 主键索引,由物品表引用的外键仓库编号 S_ID 主键索引,由仓库表引用的外键物品数量 TS_Number 物品物品编号 T_ID 主键索引物品名称 T_Name 物品描述 T_Discribe 物品现有数量 T_Number 物品的库存数 T_Total 借入归还编号 F_ID 主键索引，由申请表单引用的外键物品编号 T_ID 主键索引，由物品表引用的外键物品数量 RB_Number 外键关联说明：表2-7 外键关联说明描述表名外键引用表外键字段名表关系说明出库入库申请申请表单编号<fk1> 多对一一个申请表单可以申请多种货物货品货物编号<fk2> 多对一申请表单用户编号2<fk> 多对一一个用户可以签订多个申请表单，一个申请表单只能由一个用户签订。用户-用户类型用户编号<fk1> 多对多一个用户可以有多个用户类型，一个用户类型可以被多个用户共有。用户类型用户类型<fk2> 多对多借入归还表申请表单编号<fk1> 多对多一个申请表单可以申请多个物品，一个物品可以被多个申请表单申请物品物品编号<fk2> 多对多物品仓库物品物品编号<fk1> 多对多一种物品可以存放至多个仓库，一个仓库可以存储多种物品。仓库仓库编号<fk2> 多对多货品-仓库货品货物编号<fk1> 多对多一种货品可以存放至多个仓库，一个仓库可以存储多种货品。仓库仓库编号<fk2> 多对多 1.3.3.4 难点说明：不同权限申请表单时的复杂关系 l 在这个系统中我们发现，由于角色过多，导致订单的种类过多。如果细分的话，可以分出：采购员拥有入库申请表单的填写权利，出货员拥有出库申请表单的填写权利，后勤管理员拥有填写借入和申请物品表单的权利，仓库管理员拥有填写仓库申请表单的权利…表单种类非常多，而且表面上看起来都是独立的。所以，刚开始我们为每一种表都建立了一个单独的表。这样虽然看起来逻辑清晰，但是，无形中为系统增加了很大的负担。图2-3物理ER图局部1 我们在建表的过程中发现，这几个表的基本项大致类似。所以，我们决定将所有的申请表格合成一张表，用一个字段“类别”来区分它们。这样，在不影响系统执行效率的情况下，减少了表的数量。物业安保培训方案为规范保安工作，使保安工作系统化/规范化,最终使保安具备满足工作需要的知识和技能，特制定本教学教材大纲。一、课程设置及内容全部课程分为专业理论知识和技能训练两大科目。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二．培训的及要求培训目的 1）保安人员培训应以保安理论知识、消防知识、法律常识教学为主，在教学过程中，应要求学员全面熟知保安理论知识及消防专业知识，在工作中的操作与运用，并基本掌握现场保护及处理知识2）职业道德课程的教学应根据不同的岗位元而予以不同的内容，使保安在各自不同的工作岗位上都能养成具有本职业特点的良好职业道德和行为规范）法律常识教学是理论课的主要内容之一，要求所有保安都应熟知国家有关法律、法规，成为懂法、知法、守法的公民，运用法律这一有力武器与违法犯罪分子作斗争。工作入口门卫守护，定点守卫及区域巡逻为主要内容，在日常管理和发生突发事件时能够运用所学的技能保护公司财产以及自身安全。 2、培训要求 1）保安理论培训通过培训使保安熟知保安工作性质、地位、任务、及工作职责权限，同时全面掌握保安专业知识以及在具体工作中应注意的事项及一般情况处置的原则和方法。 2）消防知识及消防器材的使用通过培训使保安熟知掌握消防工作的方针任务和意义，熟知各种防火的措施和消防器材设施的操作及使用方法，做到防患于未燃，保护公司财产和员工生命财产的安全。 3) 法律常识及职业道德教育通过法律常识及职业道德教育，使保安树立法律意识和良好的职业道德观念，能够运用法律知识正确处理工作中发生的各种问题；增强保安人员爱岗敬业、无私奉献更好的为公司服务的精神。 4) 工作技能培训
