实验结果
需求分析（二）——数据流程调查
1、绘制数据流程图

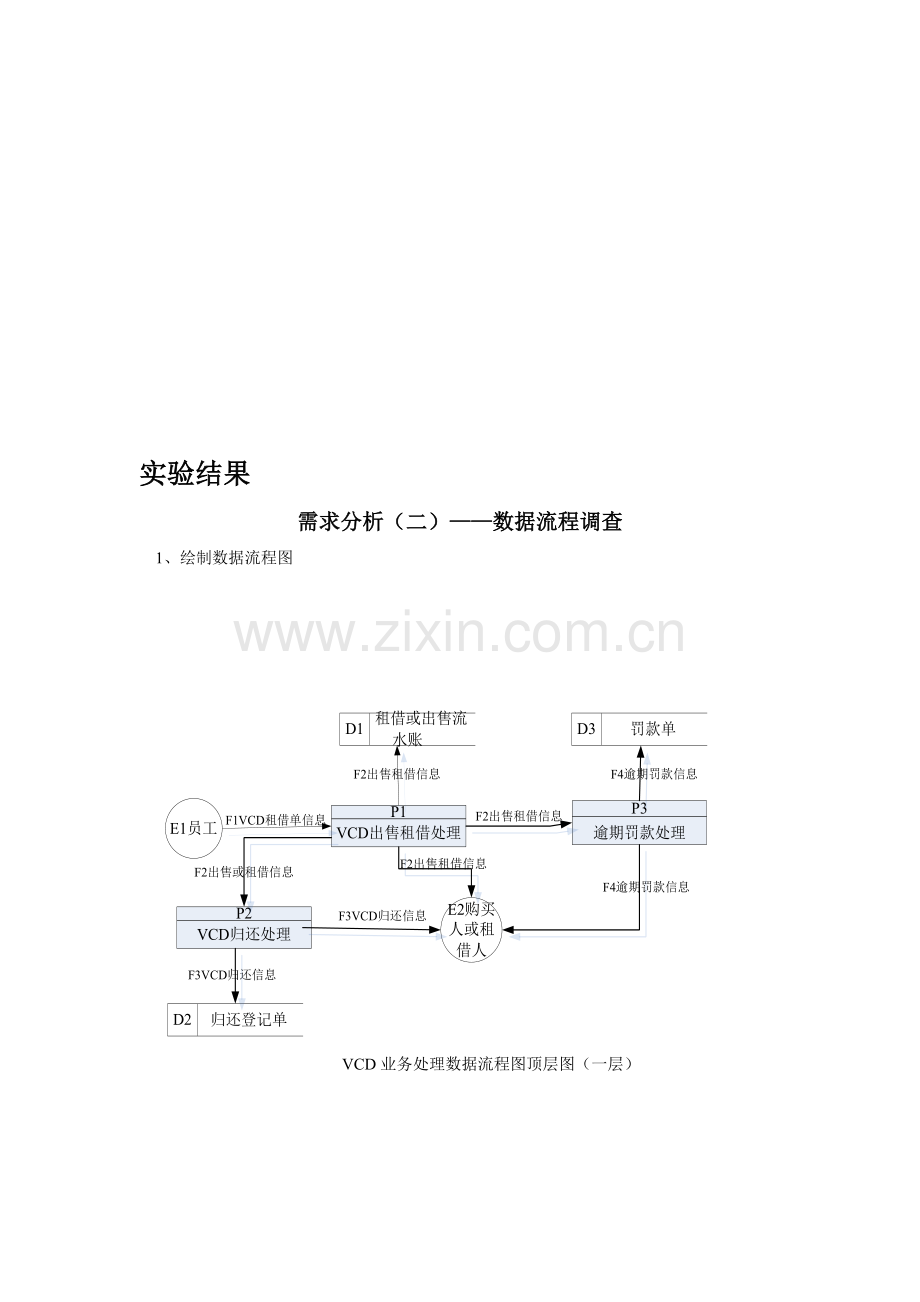

VCD业务处理数据流程图顶层图（一层）
销售或租借数据流程图（二层）

归还VCD数据流程图（二层）

逾期罚款数据流程图（二层）

2、编写相应的正确的数据字典
表3-1 数据流的描述
数据流编号
数据流名称
简 述
数据流
来源
数据流
去向
数据流组成
数据流量
高峰流量
F1
VCD租借单信息
记录购买人或租借人对VCD的要求
购买人或租借人
VCD出售或租借处理
VCD编码+VCD数量+归还日期
100条/月
300条/月
F2
出售租借信息
记录VCD出售租借的具体内容
VCD出售或租借处理模块
租借或出售流水账
销售或租借记录单号+购买或租借人卡号+购买或租借日期+VCD编码+数量+单价
90条/月
270条/月
F3
VCD归还信息
记录VCD归还的具体信息
VCD归还处理
归还登记单
归还单号+租借人卡号+归还日期+VCD编码+数量+经办员工号
90条/月
270条/月
F4
预期罚款信息
记录罚款的具体信息
预期罚款处理
罚款单
罚款单号+租借卡卡号+罚款日期+罚款金额+经办员工号
10条/月
30条/月
F5
库存查询信息
记录VCD的存储情况
VCD出售或租借处理
库存存储单
VCD编号+VCD存储数量+VCD价格+VCD使用时间等
100条/月
300条/月
F6
预约处理信息
记录需要租借或出售但没有库存的VCD信息
预约处理
预约登记单
预约登记单号+购买或租借卡卡号+VCD编码+数量+经办员工号
5条/月
10条/月
F7
成功租借信息
记录已经成功租借了的VCD的信息
销售或租借处理
P2,P3
租借记录单+租借人卡号+租借日期+VCD编码+单价
100条/月
300条/月
F8
赔偿信息
记录需要进行赔偿的租借人信息
赔偿处理
赔偿登记单
赔偿单号+租借卡卡号+赔偿日期+赔偿VCD编码+数量+金额+经办员工号
5条/月
8条/月
F9
预约登记单信息
根据预约登记单的信息，选择需要补充库存的VCD编号
员工
VCD编号检查
预约登记单号+购买或租借卡卡号+VCD编码+数量+经办员工号
5条/月
10条/月
F10
入库VCD信息
将需要补充的VCD进行入库处理
VCD编号检查
库存补充
入库单编号+VCD编号+入库数量+单价+总金额等
5条/天
10条/天
F11
通知信息
将已到库存的信息通知给客户
库存补充
租借或购买人
VCD编号+VCD数量+客户电话+预约日期等

F12
入库申请单
员工向库管员提交入库物料的明细单据
员工
VCD编号数量检查
入库单编号+VCD编号+入库数量+单价+总金额等
5条/天
10条/天
F13
不合格入库申请单
经VCD编号数量检查模块处理后不合格的入库申请明细单据
VCD编号数量检查
员工
入库单编号+VCD编号+入库数量+单价+总金额等
1条/天
2条/天
F14
不合格物资
经VCD编号数量检查模块处理后不合格的入库物资的明细单据
质量检验处理
员工
入库单编号+VCD编号+入库数量+单价+总金额等
1条/天
2条/天
F15
申请入库物资
经VCD编号数量检查模块处理后申请入库物资的明细单据
VCD编号数量检查
质量检验处理
入库单编号+VCD编号+入库数量+单价+总金额等
4条/天
8条/天

表3-2 处理逻辑的描述
处理逻辑编号
处理逻辑名称
简述
输入的数据流
处理
输出的数据流
处理频率
P1
VCD出售租借处理
对要租借的VCD进行出售租借处理过程
F1
根据购买人或租借人提供的VCD租借单对库存进行查询，判断能否出售或租借
F2
100条/月
P2
VCD归还处理
对归还的VCD进行归还处理过程
F2
根据归还的VCD的完好性，判断是该赔偿还是归还处理
F3
90条/月
P3
逾期罚款处理
查询逾期未还的VCD进行罚款处理
F2
根据VCD归还日期的记录单判断是否逾期，进行逾期处理
F4
10条/月
P1.1
库存处理
对要进行出售租借的VCD进行库存查询处理
F1
对VCD的库存进行查询，根据是否有库存进行出售或租借处理或者预约登记处理
F5
100条/月
P1.2
预约处理
对没有库存的VCD进行预约登记处理过程
------
对没有库存但租借人或购买人需要的VCD进行登记，当有库存的时候通知购买人或租借人
F6
5条/月
P1.3
销售或出租处理
对有库存的VCD进行销售或租借处理
-------
对有库存的VCD根据购买人或租借人的要求进行具体的出售或租借处理
F2，F7
90条/月
P2.1
VCD完好性检查处理
对租借人归还的VCD检查其完好性
F3
根据归还的VCD的完好性，判断是应该进行归还登记还是进行赔偿处理
F3.2，F3.1
95条/月
P2.2
成功归还处理
对完好的VCD进行归还处理过程
F3.1
根据归还的VCD，进行成功归还处理，记录成归还登记单
F3.1.1，F3.1.2
90条/月
P2.3
赔偿处理
对归还时破坏了完好性的VCD进行赔偿处理过程
F3.2
根据归还的VCD检查得到的未完好的信息，进行具体的赔偿处理
F8
5条/月
P3.1
查询逾期VCD
查询逾期未还的VCD
F2
根据租借VCD的租借日期查询归还日期，判断是否逾期
F4
5条/月
P3.2
罚款处理
对逾期未还的租借人进行罚款处理
F4
根据查询得到的逾期VCD，通知租借人并且进行罚款处理
F4.1，F4.2
5条/月
P1.1.1
VCD编码数量检查
库管员核对入库物
资的VCD编码数量的过程
F12
库管员根据库存补充单对入库
物资进行核对
F10,F15
10条/月
P1.1.2
质量检验处理
库管员核对入库物
资的质量检查过程
F15
根据对入库物资进行质量检查，判断其是否符合质量要求
F14,F16
5条/月
P1.1.3
入库处理

库管员对符合入库条件的物资进行入库的过程
F16
库管员对通过VCD编号数量检查和质量检查处理的物资进行入库处理的过程
F10
5条/月
P1.2.1
VCD编号检查
对VCD编号检查，及时补充库存
F9
根据对VCD编号的检查，判断是否要进行库存补充
F10
5条/月
P1.2.2
库存补充
库管员增加入库VCD的过程
F10
经过VCD编号检查后需要补充的物资及时进行入库处理
--------
5条/月

表3-3 数据存储的描述
数据存储
编号
数据存储
名称
简 述
数据存储组成
相关联的处理
D1
租借或租借流水账
存储VCD出售租借基本信息
销售或租借记录单号+购买或租借人卡号+购买或租借日期+VCD编码+数量+单价
P1,P1.3,
D2
归还登记单
存储VCD归还的基本信息
归还单号+租借人卡号+归还日期+VCD编码+数量+经办员工号
P2,P2.2,P2.3
D3
罚款单
存储购买人或租借人的罚款信息
罚款单号+租借卡卡号+罚款日期+罚款金额+经办员工号
P3,P3.1
D4
库存存储单
存储VCD的库存信息
VCD编号+VCD存储数量+VCD价格+VCD使用时间等
P1,P1.1
D5
预约登记单
存储需要的VCD信息及购买人或租借人信息
预约登记单号+购买或租借卡卡号+VCD编码+数量+经办员工号
P1,P1.1
D6
赔偿登记单
存储归还时VCD不符合完好性要求的租借人信息及VCD信息
赔偿单号+租借卡卡号+赔偿日期+赔偿VCD编码+数量+金额+经办员工号
P2.3
D7
库存补充单
存储库存补充信息的文档

补充单编号+VCD编号+补充数量+单价+总金额+编制人+编制日期等
P1.2.2
D8
质量检验细则
存储质量检验标准的文档

由质量检验标准+质量检验细则组成
P1.1.2

表3-4 外部实体的描述
外部实体编号
外部实体名称
简述
外部实体组成
输入的数据流
输出的数据流
E1
员工
使用系统的人员
员工号+员工名+员工电话等
----------
F1
E2
购买人或租借人
顾客
顾客名+顾客电话+顾客类型等
F2,F3,F4,F8,F3.1
-----------
