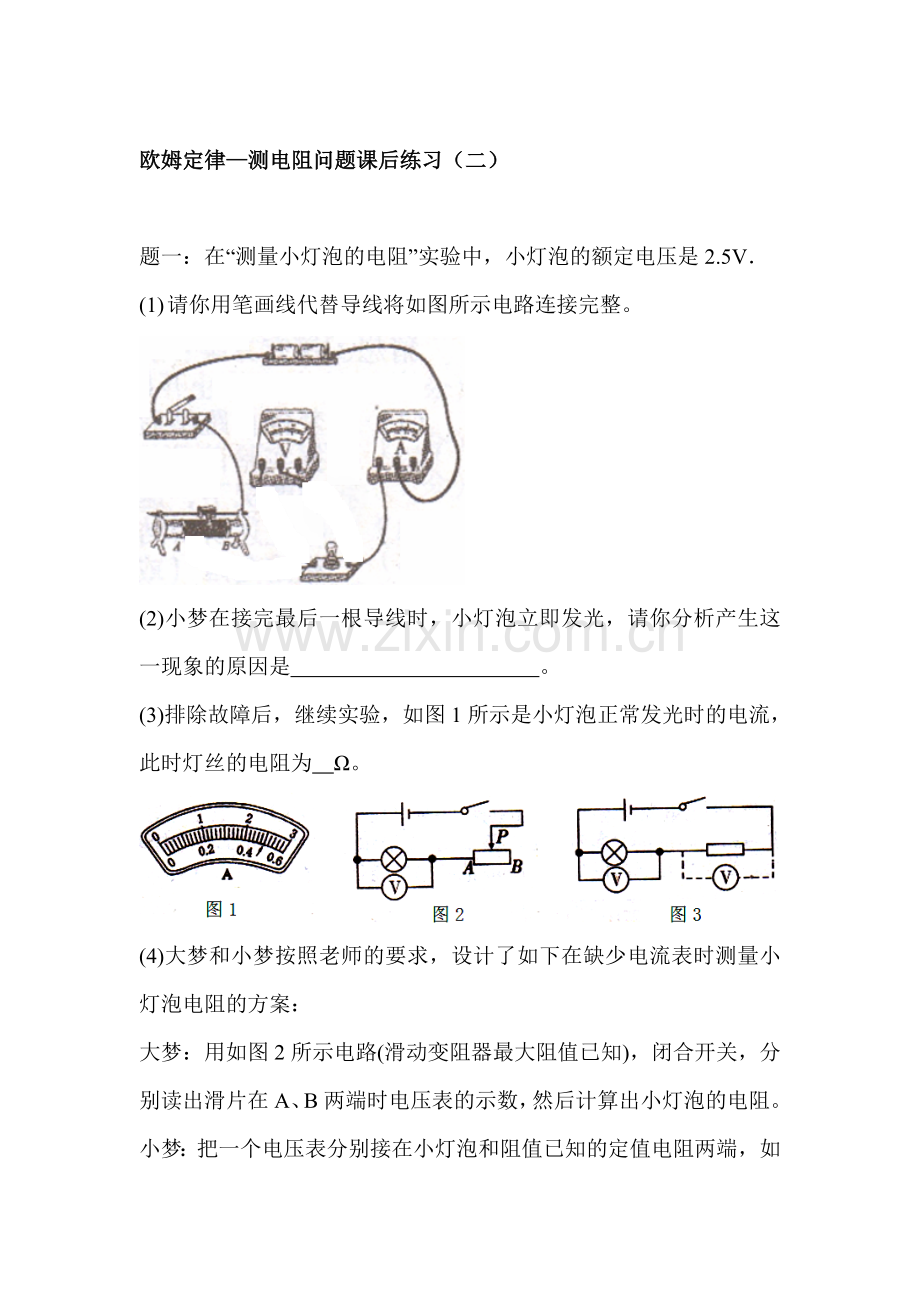

欧姆定律—测电阻问题课后练习（二）

题一：在“测量小灯泡的电阻”实验中，小灯泡的额定电压是2.5V．
(1) 请你用笔画线代替导线将如图所示电路连接完整。

(2)小梦在接完最后一根导线时，小灯泡立即发光，请你分析产生这一现象的原因是 。
(3)排除故障后，继续实验，如图1所示是小灯泡正常发光时的电流，此时灯丝的电阻为 Ω。

(4)大梦和小梦按照老师的要求，设计了如下在缺少电流表时测量小灯泡电阻的方案：
大梦：用如图2所示电路(滑动变阻器最大阻值已知)，闭合开关，分别读出滑片在A、B两端时电压表的示数，然后计算出小灯泡的电阻。
小梦：把一个电压表分别接在小灯泡和阻值已知的定值电阻两端，如图3所示，闭合开关，读出电压表的示数，然后计算出小灯泡的电阻。

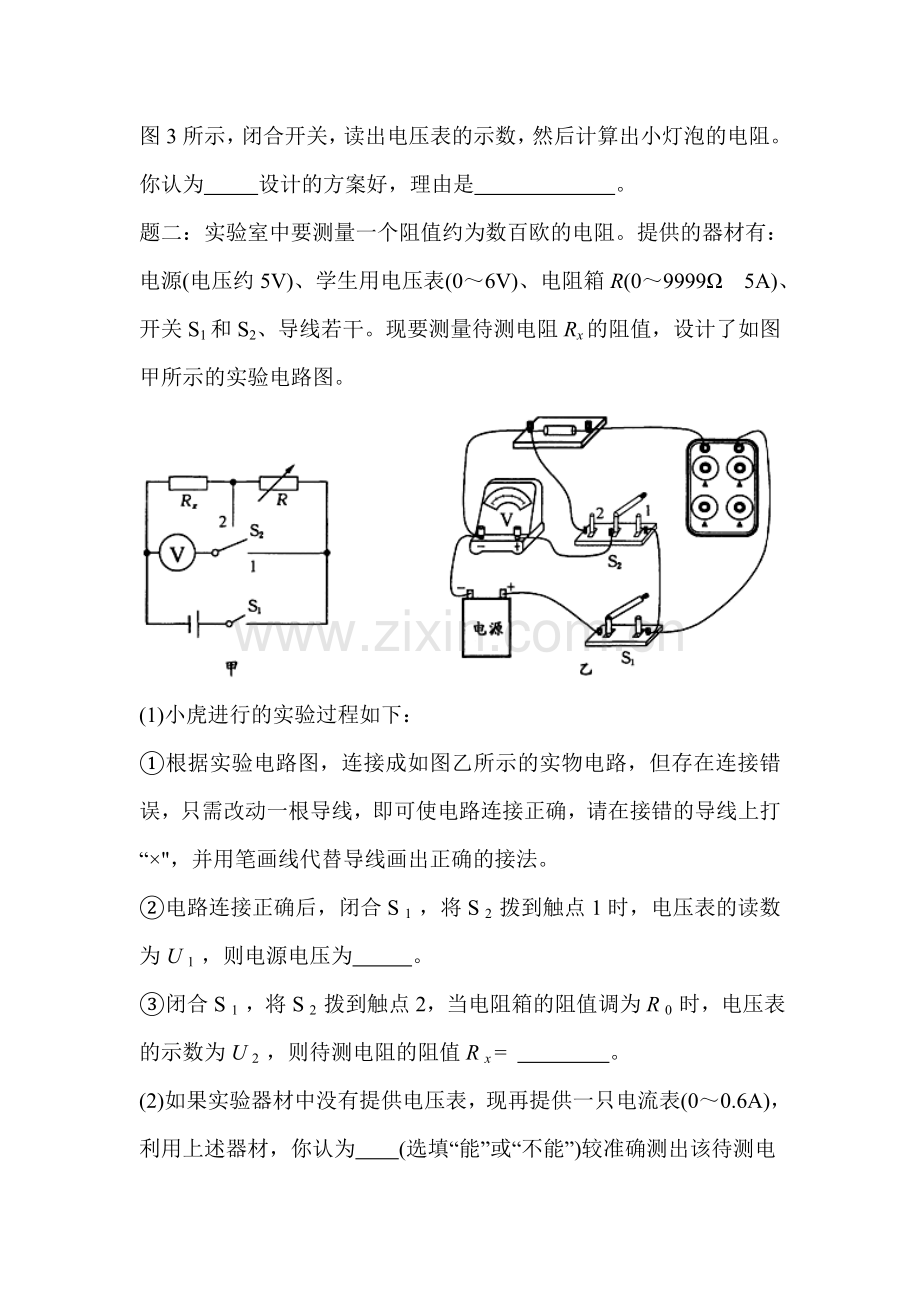

你认为 设计的方案好，理由是 。
题二：实验室中要测量一个阻值约为数百欧的电阻。提供的器材有：电源(电压约5V)、学生用电压表(0～6V)、电阻箱R(0～9999Ω 5A)、开关S1和S2、导线若干。现要测量待测电阻Rx的阻值，设计了如图甲所示的实验电路图。

(1)小虎进行的实验过程如下：
①根据实验电路图，连接成如图乙所示的实物电路，但存在连接错误，只需改动一根导线，即可使电路连接正确，请在接错的导线上打“×"，并用笔画线代替导线画出正确的接法。
②电路连接正确后，闭合S 1 ，将S 2 拨到触点1时，电压表的读数为U 1 ，则电源电压为          。
③闭合S 1 ，将S 2 拨到触点2，当电阻箱的阻值调为R 0 时，电压表的示数为U 2 ，则待测电阻的阻值R x =           。
(2)如果实验器材中没有提供电压表，现再提供一只电流表(0～0.6A)，利用上述器材，你认为        (选填“能”或“不能”)较准确测出该待测电阻的阻值，原因是                                      。
题三：现有电压未知的电源一台；符合要求的电流表一块；已知电阻值的定值电阻R0、待测电阻RX、开关S两个；导线若干。利用以上器材可以测出RX的电阻值。
请你：

（1）在右侧方框中画出实验电路图；
（2）实验步骤：
（3）写出测量式RX

题四：某同学要测量电阻R x 的阻值，实验室提供的器材有：电源、已知电阻R 0 ，电压表、未知电阻R x 、单刀双掷开关各一个，导线若干。

（1）在方框内画出实验电路图（要求：不拆开电路）。
（2）写出简单的实验步骤；
（3）写出R x 的表达式，R x = 。
题五：在进行某些电学测量时，把电压表看成能显示其两端电压的大电阻，将它与一个阻值很大的待测电阻R x 串联接入电路，根据电压表的示数可以测出R x 的阻值，这是一种测量大电阻的方法。如图所示的电路中，电压表的内阻R v ＝ 20 kΩ，量程为150 V，最小分度值为5 V，电压U＝110V，电压表的示数为50V ．

（1）求电路中的电流大小。
（2）求待测电阻R x 的阻值。
（3）上述电路中，若将R x 换成阻值约为20 Ω的小电阻，用这种测量方法能否准确测出它的阻值？写出你的判断依据。

欧姆定律—测电阻问题
课后练习参考答案

题一：（1）如图所示。

（2）连接电路时，开关未断开 （3）5 （4）大梦；测量电压时不需要换接电压表，操作简单方便
详解：小梦在接完最后一根导线时，小灯泡立即发光，说明此时电路已经接通，其原因是开关是闭合的，没有断开。小灯泡的额定电压是2.5V，从电流表中读出小灯泡的额定电流是0.5A，所以灯泡的电阻是．两个同学的方案都可以测量灯泡的电阻，都利用了串联电路电压特点，其中大梦的方案，测量电压时不需要换接电压表，操作简单方便，所以大梦同学的方案较好。
题二： (1)①如图所示

②U1 ③ (2)不能；电路中电阻大，电流小，不能准确读出电流表示数
详解：（1）①根据电路图连接实物图时，要求从电源正极出发，并联电路把一条支路先连接好，其它支路并联上去，注意电流表、电压表量程选择和滑动变阻器的接线柱选择等；②闭合S 1，将S 2拨到触点1时，电压表并联在电源两端，所以电压表的读数等于电源电压U1；③闭合S 1 ，将S 2 拨到触点2，R 0 与R x 串联，电压表并联在R x 两端，示数为U 2 ，所以R 0 两端电压为U 1 – U 2， 则通过R0的电流为I 0 =（U 1 – U 2）/ R0 = I x ，可计算出：
R x = = ；（2）如果实验器材中没有提供电压表，提供一只电流表
(0～0.6A)，是不能较准确测出该待测电阻的阻值，原因是电路中电阻太大，电流过小，不能准确读出电流表示数。
题三：方法一：（1）定值电阻R 0 和未知电阻R x 串联，开关与R x 并联，然后与电源、另一个开关组成电路，如下图所示：

（2）实验步骤：
①按电路图连接好电路；
②闭合开关S 1 ，断开开关S 2 ，记下电流表的示数I 1 ；
③闭合开关S 1 ，S 2 ，记下电流表的示数I 2 ；
（3）∵电源的电压不变，
∴根据欧姆定律可得：U = I 1 （R 0 + R x ）= I 2 R 0 ，
解得：R x =
方法二：
（1）两电阻并联，一开关控制干路，另一开关控制Rx支路，电流表位于干路，如下图所示：

（2）实验步骤：
①按电路图连接好电路；
②闭合开关S 1 ，断开开关S 2 ，记下电流表的示数I 1 ；
③闭合开关S 1 ，S 2 ，记下电流表的示数I 2 ；
（3）∵并联电路中干路电路等于各支路电流之和，
∴通过R 0 的电流I x = I 2 – I 1 ，
∵并联电路中各支路两端的电压相等，
∴U = I 1 R 0 =（I 2 – I 1 ）R x，解得：R x =
详解：题中给出了一个定值电阻R 0 和一只电流表，要测量未知电阻R x 的阻值：（1）可以采用两电阻串联，开关与其中一个电阻并联，利用开关的闭合断开改变电路中的电流，利用串联电路的特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R x 的阻值；（2）可以采用两个电阻并联的方式，测出通过定值电阻R 0 和未知电阻R x 的电流，利用并联电路的电压特点和欧姆定律得出等式即可求出R x 的阻值。
题四：（1）电路图如图所示：

（2）步骤：①闭合开关，让单刀双掷开关打到1位置，记下此时的电压值U 1 ；
②再让单刀双掷开关打到2位置，记下此时的电压值U 2 ；
③因两个电阻是串联的，串联分压，所以电阻R 0 两端的电压等于U = U 1 – U 2 ；
串联电路电流相等，即I = = ；
所以根据欧姆定律可知：R x = = ；
（3）R x ＝
详解：根据题目中所给的实验器材，只有电压表没有电流表，但有定值电阻，这样就可以让待测电阻与定值电阻串联，根据串联电路的电流相等，就可以知道通过待测电阻的电流，让电压表先后测出总电压和待测电阻的电压，结合欧姆定律进行求解。
题五：（1）
（2）
（3）不能。由得UV ≈ 110V，电压表的最小分度值为5V，所以电压表的示数为110V，U x = 0V，无法测出R x 的阻值
详解：（1）电压表的内阻R v ＝20 kΩ，量程为150V，最小分度值为5V，电压U＝110V，
代入欧姆定律公式求得电路中的电流大小；（2）在待测电阻R x 端的电压为U – U x ，代入欧姆定律公式求得待测电阻R x 的阻值；（3）若将R x 换成阻值约为20Ω的小电阻，用这种测量方法不能准确测出它的阻值，根据串联电路电阻与电压成正比可知，，又U V + U x =110V，解得UV≈110V，电压表的内阻R v 两端的电压约为110V，而电压表最小分度值为5V，所以电压表的示数显示为110V，U x ≈ 0。所以无法没出R x 阻值。
