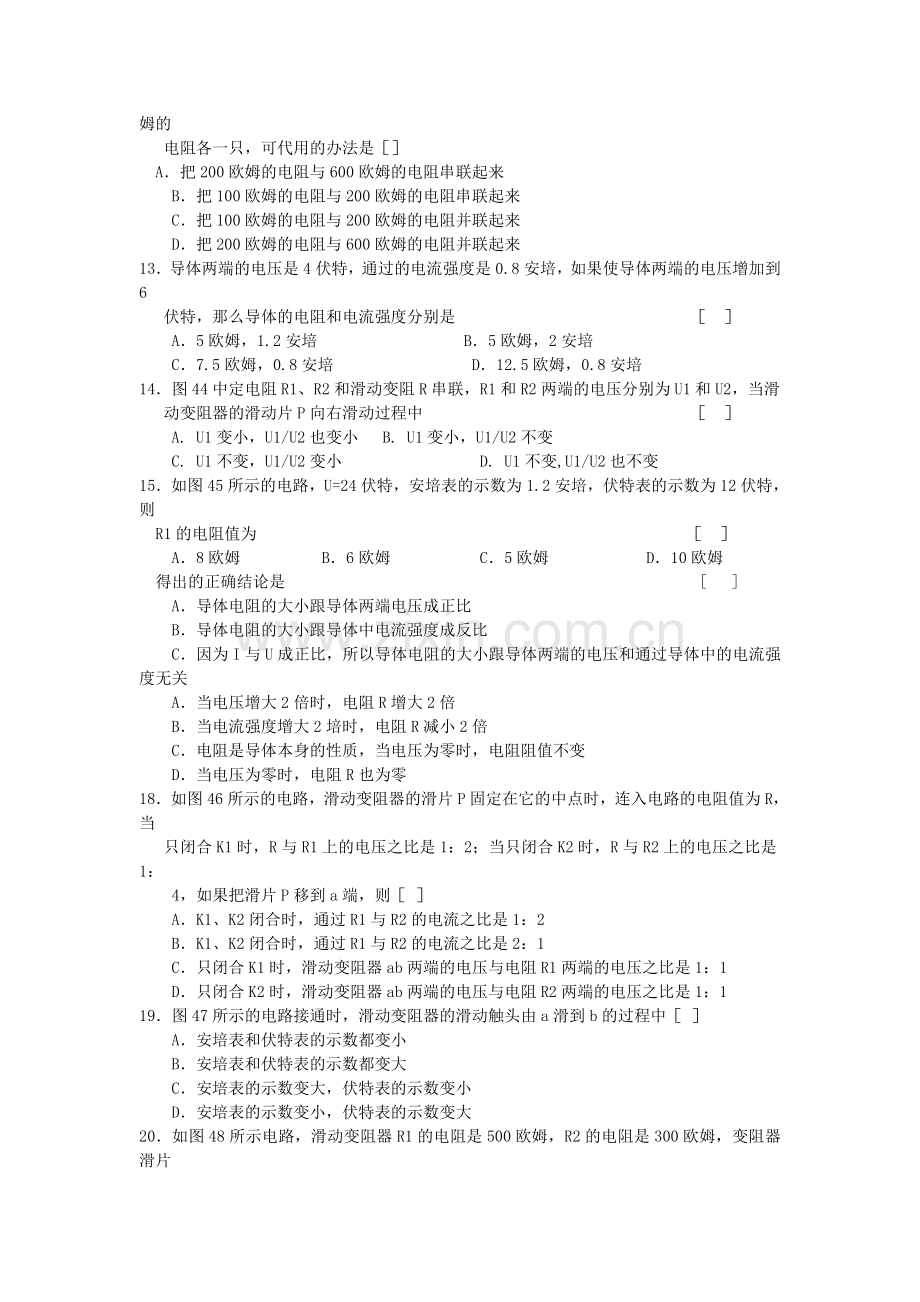

欧姆定律 练习题（100题） 分类:试题2006.10.29 19:36 作者：祝你成功 | 评论：12 | 阅读：13859 一、选择题 1一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是 AR由铜线的长度和横截面积决定BR的大小与U有关C铜线的电阻对电流通过有阻碍作用DR的大小与I无关 2两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是 A5欧姆 B10欧姆C20欧姆 D40欧姆 3一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻 是 A. R/4 B.R/2 C. R/2 44个电阻，电阻值都是R，把它们并联起来，总电阻是 A4R BR/4 C4/R D2R 5两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝 A电流强度较大 B电流强度较小C电压较大 D电压较小 6下面四对并联电阻，总电阻最小的是 A两个4 B一个4，一个6 C一个1，一个8 D一个2，一个7 7今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中abc，当把它们并联相接，总 电阻为R，它们的大小关系，下列哪个判断是正确的 AcRb BbRaCR可能等于b DRU2 CU1U2 D不好判断39在图66所示的电路中，电压U保持不变，滑动变阻器R2的总电阻值是R1的7倍。当滑片P由a移到b时，R1两端电压的变化范围是 A从0到U/7 B从U到U/8 C从0到U/8 D从U到U/7 40图67是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的 二、填空题 41将电阻值为6欧姆和3欧姆的电阻并联时，总电阻为_欧姆。 42图68中有四组不同的电阻，已知R1R2，由图可以看出电阻值最小的一组是_。 43修理某用电器时，需要一只4.5欧姆的电阻，现在手边有1欧姆电阻2只，9欧姆电阻4只，4欧姆电阻2只，应选用_欧姆电阻_只_联。 44已知两个电阻的数值R1=R2=10欧姆，则这两个电阻串联后的总电阻是_欧姆，这两个电阻并联后的总阻值是_欧姆。 45在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是_欧姆；如果在它两端不加电压，通过它的电流强度是_安培，这段导体的电阻是_欧姆。 46如图69所示，电源电压U=12伏（保持不变），电阻R1=100欧姆，变阻器R2的最大电阻值是60欧姆，闭合电键K，当滑动片P从R2的左端到右端的过程中，伏特表读数最小值是_伏，安培表读数的最大值是_安。 47在图70所示的电路中，电源电压保持不变，要使安培表的读数增大，变阻器R的滑片P应向_端移动，在这过程中伏特表的读数将_（填不变，变小或变大）。 48如图71所示电路，电源电压U=12伏特，滑动变阻器R的最大电阻值为20欧姆，灯泡的电阻RL=4欧姆，当滑动变阻器的滑片P从一端滑动到另一端的过程中，安培表示数的变化范围是_，伏特表示数的变化范围是_。 49在如图72所示的电路中R的阻值为2欧姆，灯泡两端的电压是3伏特，电源电压是4伏特，则R的两端的电压是_伏特，灯泡的电阻是_欧姆。 50在图73的电路中，R1=R2，当K闭合后，安培表和伏特表指针的指示位置如图74所示，则电路中的总电流强度为_安培，总电压为_伏特，R1阻值的大小为_欧姆。 51铭牌上标有“6V 10”的电铃，要串联一个_欧姆的电阻，才能使它在9伏特的电压下正常工作。 52有两只电阻，R1=3欧姆，R2=6欧姆，若把它们串联后接到电压为6伏特的电源上，这两只电阻两端的电压之比为U1：U2=_，若将它们并联后接到同一电源上，则通过它们的电流强度之比为I1：I2_。 53两个定值电阻R1：R2=2：3，将它们并联接在一个电源上，通过它们的电流强度之比I1：I2为_，它们两端的电压之比U1：U2为_。 54在某导体两端加6伏特电压时，测得通过导体的电流强度为2安培，则在10秒内通过导体横截面的电量是_，该导体的电阻为_。如果这个导体两端不加电压时该导体的电阻为_。 55如图75所示的电路中，当电阻R1的滑动触点移动时，伏特计的读数将发生变化，伏特计读数的范围是_至_。 56当导体两端的电压是10伏特时，通过的电流强度是0.2安培，该导体的电阻为_欧姆；若要使导体中的电流强度是0.5安培，则它两端的电压是_伏特。 57如图76所示电路，电源电压保持不变，K闭合后，伏特表的读数_，安培表1的读数_，安培表2的读数_（填“变大”、“变小”、“不变”）。 58在图77所示电路中，电源电压为220伏特，灯泡L1的电阻是120欧姆，灯泡L2的电阻是600欧姆，当K1、K2都闭合时，电路的总电阻等于_欧姆，干路里的电流强度等于_安培。 59一根镍铬合金线，在它两端加4伏特的电压时，电流强度为0.5安培，当电压变为8伏特时，该镍铬合金线的电阻为_欧姆，若再用另一根同样的镍铬合金线与它并联，并联后的电阻是_欧姆。 60如图78所示，电源电压为6伏特，R1=R2=30欧姆，当电键K断开时，安培表的读数是_安培；当电键K闭合时，安培表的读数是_安培。 61导体甲的电阻比导体乙的电阻大。若把它们串联在电路里，则甲两端的电压比乙两端的电压_；若把它们并联在电路里，则通过的电流强度甲比乙_。 62导体两端电压是6伏特，通过导体的电流强度是0.4安培，导体的电阻是_欧姆；若该导体两端电压为9伏特，则通过该导体的电流强度为_安培。 63电阻值分别为R1=40欧姆、R2=20欧姆的两个电阻。串联后接到电源上，通过R1的电流强度为0.2安培，则通过R2的电流强度为_安培。若不改变电源的电压，把R1和R2并联后再接到原来的电源上，则通过R1的电流强度为_安培，通过R2的电流强度为_安培。 64一段导体两端的电压是12伏特时，导体中的电流强度是4安培，如果这段导体两端的电压降低到6伏特，导体中的电流强度是_安培，这段导体的电阻是_欧姆。 65在图79所示的电路中，由三节新干电池串联成的电池组作电源，L1、L2的电阻分别为R1=6欧姆，R2=12欧姆，请将答案填入空白处： A的示数是_安培。 V的示数是_伏特。 V1示数是_伏特。 66在图80所示的电路中，由三节新干电池串联成的电池组做电源，L1、L2的电阻分别为R1=3欧姆，R2=6欧姆，请将答案填入空白处： K闭合，K2启开时，A1的示数是_安培； K闭合，K2闭合后：A的示数是_安培；V的示数是_伏特。 67在图81所示的电路中要使灯L1、L2并联，闭合的电键是_。若将电键K1、K2同时闭合，将会造成_。 三、实验题 68用伏特表、安培表测电阻R的阻值，所用的器材有：电池组、电键、安培表、伏特表、滑动变阻器、导线若干和待测电阻R。 (1)画出实验电路图。 (2)若实验中安培表用的是“00.6”档，伏特表用的是“015”档，两表指针指示如图83所示，这时I=_安培，U=_伏特，根据这组数据可求出R=_欧姆。 (3)电路使用滑动变阻器的作用是_。 69手边有一个36伏的电源，一个电键和一些完全相同的小灯泡，设每个灯泡在正常发光时，其电流强度是2安培，电阻是6欧姆，如果要用这些材料来照明。 (1)可以把_个灯泡_联起来后，接到电路中，达到正常发光的目的，理由是_。 (2)画出电路图。 (3)用伏特表测量每个灯泡两端的电压时，应与灯泡组成_电路。 图84为伏特表的刻度盘和接线柱，在图中画出指针在测量某灯泡两端电压时所指示的位置以及接线柱的接线情况。 70用伏安法测电阻，电路如图85所示。 (1)在图中的“”里填上伏特表和安培表的符号。 (2)要让安培表示数变大，滑动变阻器的滑片P应向_端滑动。（填“a”或“b”） (3)实验中，安培表和伏特表的示数如图86所示，通过电阻R的电流是_安培，电阻R两端的电压是_伏特。这个导体的电阻是_欧姆。 71测定额定电压是4.5伏特的小灯泡工作时的电阻和额定功率。 (1)在下面的方框内画出实验电路图。 (2)用笔画线代替导线，把图87中的实物示意图按照电路图连接成实验电路。 (3)三次测量的实验数据，已列入表中，请你分别求出每次实验时灯泡的阻值，将计算结果填入表中。 (4)在图88中，分别画出第二次实验数据在安培表和伏特表上表针的位置，并画出接线，以表明测量时使用的量程。 (5)计算出灯泡电阻的平均值R平=_欧姆。 (6)计算出灯泡的额定功率P=_瓦特。 72图89是一种自动测定油箱内油面高度的装置。R是滑动变阻器，它的金属滑片是杠杆的一端。从油量表（电流表）指针所指的刻度，就可以知道油箱内油面的高度，说明它的原理。 答：油箱内油量减少后，油面下降，浮标向_，由于杠杆的作用，滑动变阻器R的滑片_，接入电路中的电阻_，电路的总电阻_，根据_可知，电路中的电流强度_，油量表（实际是电流表）相应的示数_，显示油箱内的油量。如果油量表的表盘上刻着对应的油面高度，就可以从油量表上知道油箱内油面的高度。 73把滑动变阻器接入图90所示的电路中，要求当滑片P向左移动时能使灯泡变暗，请在图上用线将M、N两个接线头分别接在滑动变阻器的接线柱上。 74有一个电阻值已看不清楚的电阻器R1，我们想要测出它的电阻值，但手边只有一个电池组、一个伏特表、一个电阻值看得清楚的电阻器R2和几根导线，试用两个电路图表示出测量R1电阻值的方法。 75将滑动变阻器接线柱连入图91所示电路中A、B两点，使变阻器滑片P向右滑动时，安培表读数会减少小。 76图92所示的电路中，如果滑动变阻器的滑片P由A向B滑动时，灯泡变暗，导线的E端应接在滑动变阻器的_接线柱上（选填“C”、“A”或“B”）。 77为测量电阻R的阻值，某同学连接实验器材的线路如图93所示，请指出连接线路中的三个错误及其纠正的方法。 78图94是用滑动变阻器改变电流强度实验的电路图，图18�55中_的甲、乙、丙表示出了滑动变阻器连入电路的三种接法。 (1)在连接实验电路时，滑动变阻器应按图95中的接法接入电路；按你选定的滑动变阻器的接法，当闭合K后滑片P向_端滑动时，电路中的安培表示数增大。 (2)下面表格中记录了实验的三组电流强度和电压值。根据这些数据，这个电阻的阻值=_欧姆。 (3)根据上面表格中的实验数据回答：利用滑动变阻器使电阻R中的电流增大时，R两端的电压将怎样变化？ 答：_。 79某同学在做验证欧姆定律的实验中，得到两组实验数据，如表一、表二。分析表一所列数据可以得到的结论：_；分析表二所列数据可以得到的结论：_。 80在电阻不变的条件下，实验中三个阶段的电路自左至右如图96所示，测得的读数如下表： (1)研究这些数据，找出电流强度和电压关系。 (2)在这个电路中产生2安培电流，需要加多大电压？ (3)电路中电阻的阻值是多少？ (4)若换用较大阻值的电阻，安培表读数怎样变化？ 81下面是一个测未知电阻R的阻值的实验，完成以下要求： (1)请你用笔画线把图97中的器材正确地连接成实验电路。 (2)做第一次实验时，电流表电压表的指示数如图98所示，请把读数记在下表中。 (3)处理表中所记录的各次实验数据，得出待测电阻R的阻值。 82按下面要求连接图99中的实物图：伏特表测量灯泡两端电压，变阻器能改变通过灯泡的电流强度，而且滑片向C端滑动时变阻器电阻增大，安培表测量通过灯泡的电流强度。 83某同学用导线把一个电键、一只小灯泡接在一节干电池的两极上，闭合电键时，电灯就灭了；开启电键时，电灯就亮了，下列分析中正确的是： A电键起到了控制电灯明灭的作用，因而电路是正确的。B电键与灯泡并联了，当电键闭合时发生了短路，所以电灯灭了，电路是错误的。C电键接反了，只要把接线柱上的导线交换一下，电路就正确了。 84三位同学在做伏安法测电阻的实验前，设计了如下的实验电路图，正确的电路图是下面图100中的： 85如图101电路所示，在测量电阻的实验中，R为镍铬丝，滑动变阻器R的阻值范围为010欧姆。 请回答下列问题： (1)用符号在电路图中把安培表和伏特表表示出来。 (2)移动滑动变阻器的滑片P，主要是改变_。 （选填下列选项代号） 电池的电压。 R两端的电压。 R的阻值。 通过R的电流强度。 (3)R两端的电压，最大为_伏特。 (4)在这个实验中，最好选用量程为_的伏特表。（选填下列选项代号） 100毫伏。 1伏特。 3伏特。 15伏特。 (5)根据以上的结论（R约为3欧姆），用笔画线代替导线把图102的元件连成电路。（画线不要交叉，元件位置不要移动） 86在图103“”中，填入伏特表和安培表的符号，并标明它们的“+”、“?”接线柱。 四、计算题 87如图104所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？ 88如图105所示，电源电压为36伏特，灯泡L1电阻为10欧姆，闭合电键后，通过L2灯泡的电流强度是0.9安培，求干路中的电流强度和电路的总电阻。 89如图106所示，已知电阻R1=6欧姆，通过R2的电流强度I2=0.5安培，通过R1和R2的电流强度之比为I1：I2=2：3求R2的阻值和总电压U。 90如图107所示电路，当电键K闭合后，安培计的读数为2安培，伏特计的读数为6伏特，如果R1=3R2，求电阻R1、R2的值。 91如图108所示，电源电压为15伏特，电阻R1=R2=10欧姆，求下列情况安培表和伏特表的示数。(1)当K接通时；(2)当K断开时。 92在图109所示电路中，已知电源电压为U，电路中的电阻为R1，通过安培表的电流为I1。若想得到通过安培表的电流为3I1，需要和R1并联一个多大的电阻R2？ 93在图110所示，R1=20欧姆，R2=60欧姆，电源电压为12伏特。 (1)当电键K1断开，电键K2与B端接通时，求R2两端的电压。 (2)当电键K1与C端接通，电键K2与A端接通时，求安培表中通过的电流强度。 94将2欧姆的电阻和6欧姆的电阻并联，如果2欧姆电阻上的电压为6伏特，那么通过每个电阻里的电流强度和并联部分的总电流强度各是多少？ 95电阻R1与电阻R2组成并联电路。试证明总电阻小于电阻R1、小于电阻R2。 96为了确定一个电阻值未知的电阻，用一个已知电阻R和它并联接入电路中，如图111所示，测得R上的电流为并联电路中总电流的 97在图112所示的电路中，电阻R1=4，R2=1，R3为滑动变阻器，电源电压为12伏（电源电压保持不变）。所用的安培表量程是03A，伏特表的量程为06V，在实验过程中，为了使安培表、伏特表都不会损坏，那么滑动变阻器接入电路中的电阻至少多大？ 98在图113所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特。求： (1)通过R1的电流强度； (2)通过R2的电流强度； (3)R2的电阻值。 99如图114所示电路，已知R1=2欧姆，R2=4欧姆，U1=2伏特，求(1)通过R1的电流强度I1；(2)R2两端的电压U2。 100在图115的电路里，安培表的示数是0.3安培，如果小灯泡L的电阻是10欧姆，整个电路里的电阻是30欧姆。求： (1)小灯泡L两端的电压； (2)滑动变阻器连入电路中的电阻； (3)伏特表的示数。 101(1)现给定安培表1、安培表2，已知阻值的电阻R0，电池、电键和导线若干条，用以测定未知电阻Rx的阻值。试在图116中用笔画线把电路符号连成电路图，若电路接通后，安培表1、安培表2的示数分别为I1、I2，则Rx=_。 (2)若将上题中两只安培表换成伏特表1、伏特表2，其它器材不变，根据图116画出测定未知电阻Rx阻值大小的电路图，若接通电路后伏特表1的示数为U1、伏特表2的示数为U2，则Rx=_。 答案与提示 1ACD 2D 3A 4B 5D 6C 7D 8B 9A 10A 11D 12D 13A 14B 15D 16C 17C 18BC 19A 20C 21B 22C 23A 24D 25A 26C 27DE 28B 29A 30C 31C 32A 33C 34B 35A 36B 37C 38B 39B 40C 412 42(2) 439 2 并 4420 5 455 0 5 467.5 0.12 47A（向左）变大 480.53安培 010伏特 491 6 500.5 10 40 515 521：2 2：1 533：2 1：1 5420库仑 3欧姆 3欧姆 5512伏特 8伏特 5650 25 57不变 变大 不变 58100 2.2 598 4 600.1 0.2 提示 因K断开时，R1、R2为串联，总电阻为60欧姆，所以电流 61，大 小 6215 0.6 630.2 0.3 0.6 642 3 650.25 4.5 1.5 661.5 2.25 4.5 67K2，K3 L1灯亮，L2灯不亮（短路） 68(1)如图117。 (2)0.5 8 16 (3)改变电路中的电流强度，以便多测出几组数据，求出电阻值后求平均值，以减小偶然误差；加外，还可起到保护作用。 69(1)3 串 每盏灯的额定电压是12伏。 (2)电路图如图118所示。 (3)并联 接线及指针如图119中所示。 70(1)左边填“V”，右边填“A”。 (2)a (3)0.2 8 40 71(1)如图120所示。 (2)略。(3)接三次测量结果计算出的灯泡电阻值依次是：22.2，22.5，22.7。 (4)电流表用00.6A量程。电压表用015V量程。作图略。 (5)22.5 (6)0.9 72下降 上移 增大 变大 欧姆定律 变小 变小 减小 73N与D相接，M与A相接。 74如图121所示，(1)测R1两端电压。 75如图122所示。 76A 77连接线路中的错误与纠正： (1)滑动变阻器连接有误。把连在滑动变阻器D端的线改接到B端。 (2)安培表与电阻R连接有误，把安培表接在F点的线改接到E点。 (3)伏特表连接有误。把接在伏特表“+”端的线与接在“3”端的线互换。 78丙图 (1)左 (2)5.9 (3)将随其电流强度的增大而增大。 79表一结论：当导体电阻一定时，导体中电流强度和导体两端的电压成正比。表二结论：当导体两端电压一定时，导体中电流强度和电阻成反比。 80(1)电流强度与电压成正比。 (2)8伏特。(3)4欧姆。(4)变小。 81(1)如图123所示。 (3)R1=5.33（欧） R2=5.29（欧） R3=5/10（欧） 82如图124。 83B 84C 85(1)并在电阻R两端的是伏特表：和电阻R串联的是安培表。 (2) (3)1.5 (4) (5)如图125所示。 86如图126。 87R1=200欧姆；R2=50欧姆。 提示 从题目所给条件可知，R1和R2为并联，且两端电压为8伏特，通过R1和R2的总电流为0.2安培。因此可根据 的计算公式即求出R1和R2的阻值。 884.5安培；8欧姆。 提示 图中所示两条水平线为供电线路，两线间的电压为30伏特，且电灯L1和L2是并联接到供电线路上的。因此干路（即供电线路）中的电流强度I应等于通过两灯泡电流I1和I2之和；总电阻即为两灯泡并联等效阻值。 894欧姆；2伏特。 9012欧姆；4欧姆。 提示 本题有两个思路，第一是由电压、电源强度求出并联总电阻，再列出R1与R2并联式可求出R1和R2另一个思路是直接用R1（或(R2）表示出总电阻，由欧姆定律求解，下面用后一种解法。 代入数值解得：R2=4（欧姆），R1=12（欧姆）。 91(1)1.5安培；0伏特 (2)0.75安培，7.5伏特 提示 当K接通时，将R1短路，因此电路变成电源和R2串联。 U2=I2R1得出， 因K接通后将R1短路， 提示 本题可有两个思路，第一个思路是应用欧姆定律列出两个方程：一个是只有R1的方程，另一个是并入R2的方程，联立求解得出 根据并联电阻公式列出R总与R1关系即可求解。 93(1)9伏特。(2)0.8安培。 提示 本题主要在于识别电路的连接方式，第一问中K1断开，K2与B接通，实质是R1与R2并联，第二问K1与C接通，K2与A接通，实质是R1与R2并联，认识到上述连接方式，计算就比较容易了。 (1)K1断开，K2与B接通时，R2两端电压可由串联时分压与电阻成正比求： 943安培；1安培；4安培。 95提示 电阻R1和电阻R2并联后的总电阻 所以，电阻R1和电阻R2组成并联电路，其总电阻小于电阻R1小于电阻R2。 96
