欧姆定律练习题（四）.doc

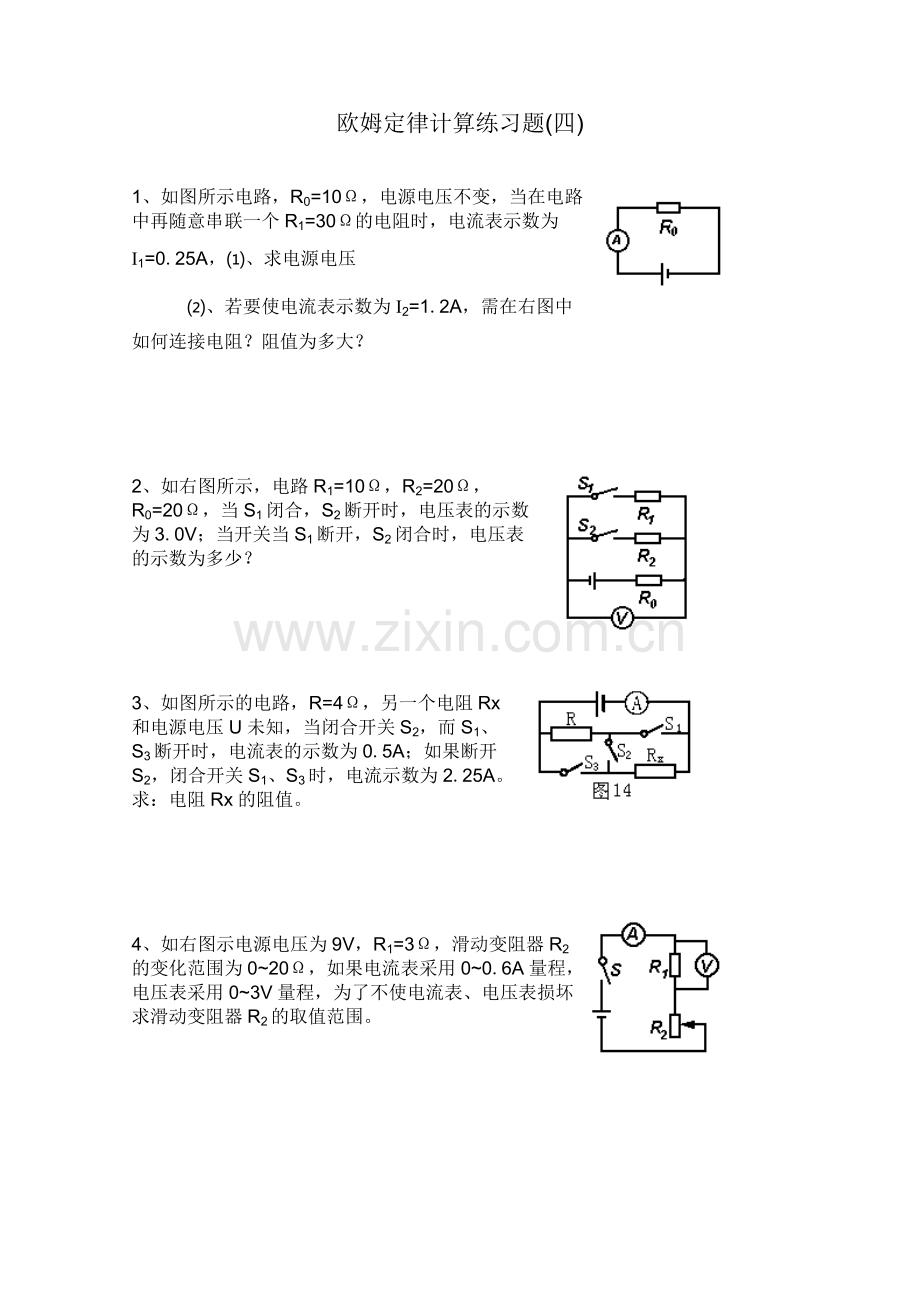

欧姆定律计算练习题(四)1、如图所示电路，R0=10，电源电压不变，当在电路中再随意串联一个R1=30的电阻时，电流表示数为I1=0.25A，、求电源电压、若要使电流表示数为I2=1.2A，需在右图中如何连接电阻？阻值为多大？2、如右图所示，电路R1=10，R2=20，R0=20，当S1闭合，S2断开时，电压表的示数为3.0V；当开关当S1断开，S2闭合时，电压表的示数为多少？3、如图所示的电路，R=4，另一个电阻Rx和电源电压U未知，当闭合开关S2，而S1、S3断开时，电流表的示数为0.5A；如果断开S2，闭合开关S1、S3时，电流示数为2.25A。求：电阻Rx的阻值。4、如右图示电源电压为9V，R1=3，滑动变阻器R2的变化范围为020，如果电流表采用00.6A量程，电压表采用03V量程，为了不使电流表、电压表损坏求滑动变阻器R2的取值范围。
