D-A79-200104

北大医院二部病房楼工程
屋面工程施工方案
（6 层、7层保温、找坡及找平层）

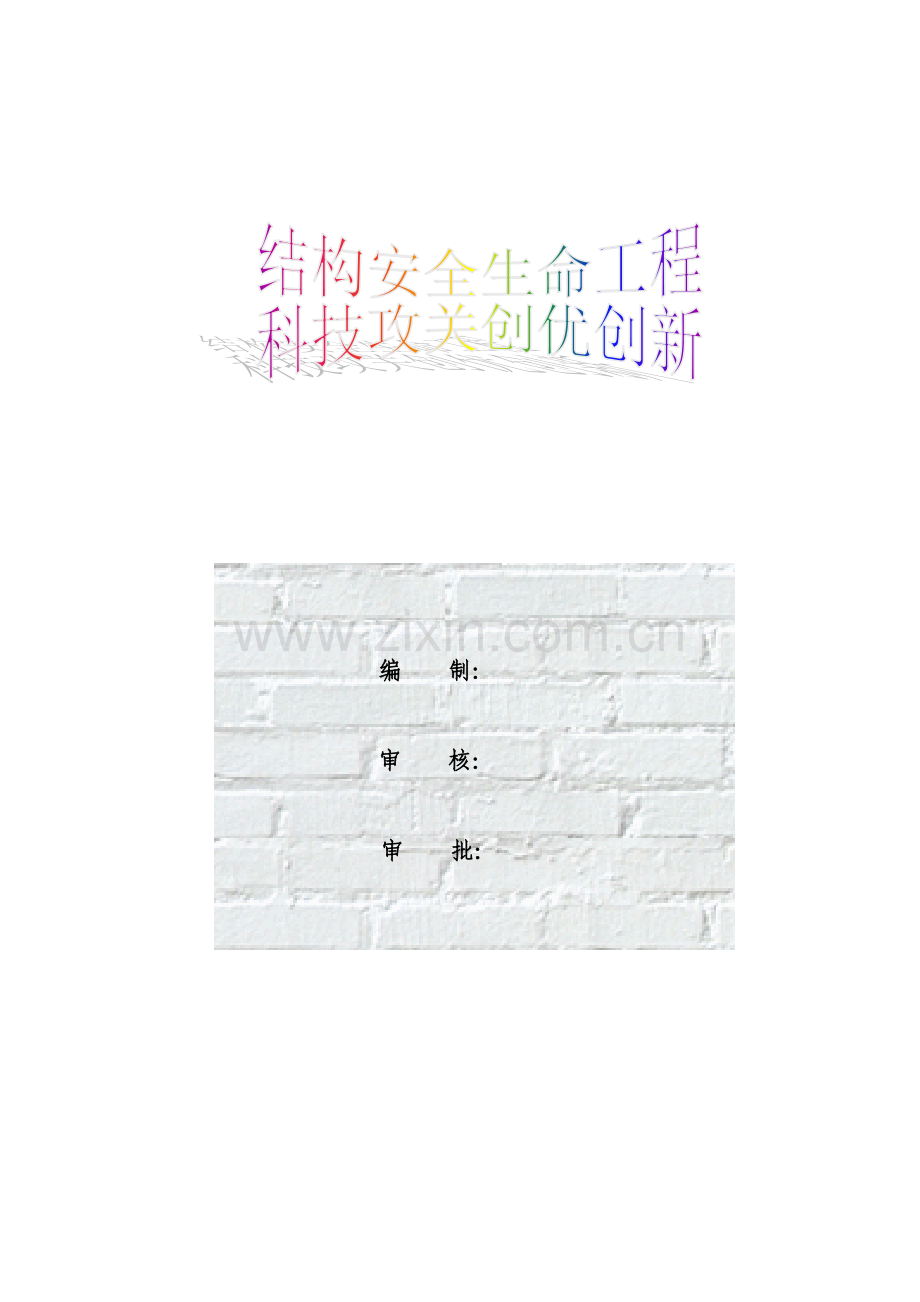

编 制：
审 核：
审 批：

目 录
一、工程概况 1
二、编制依据 1
三、施工准备 1
3.1 技术准备 1
3.2 施工设备及机具准备 2
3.3 人员准备 2
3.4 材料准备 2
3.5 测量准备 3
四、施工部署 3
4.1 工期要求及进度计划 3
4.2 施工现场平面布置 4
4.3 施工组织及劳动力安排 4
4.4质量目标 4
五、主要施工工艺及质量标准 4
5.1 工艺流程 4
5.2 主要施工工艺及其质量标准 4
六、质量保证措施 7
6.1 质量保证体系 7
6.1 质量保证措施 7
七、成品保护措施 8
7.1 责任划分及组织 8
7.2 成品保护要点 8
八、安全保证措施 9
8.1 安全保证体系 9
8.2安全保证措施 9

一、工程概况
北大医院二部病房楼工程屋面总投影面积约9733m2。屋面防水等级为Ⅰ级。根据修改图纸《屋面做法修改》（Q082G1-JX020-修15），六层、七层屋面做法除防水材料尚未确定外其余做法已确定。保温层采用100mm厚防水珍珠岩保温板，找坡层采用水泥焦渣。其余屋面尚未确定做法，待做法确定后另行补充施工方案。6F屋面设备基础、暖洞及栏杆基座较多，3层至6层5-7轴、18-20轴有钢连廊两侧相接，施工起来比较复杂。
因设计人尚未确定防水卷材的做法及材料，本方案仅涉及防水层以下屋面做法。
二、编制依据
l 施工合同文本
l 施工设计图纸及有关洽商变更
l 建筑构造通用图集88J5、88J5-X1
l 《屋面工程技术规范》GB50207-94
l 《建筑施工高空作业安全技术规定》
l 《北京市建筑工程施工现场安全管理标准》
三、施工准备
3.1 技术准备
3.1.1 施工图准备及技术交底
对各专业图纸进行会审、核对，确定施工顺序及工序搭接时间，以便于协调。对图纸不明确或疏漏之处进行明确、细化。
编制施工方案或技术措施用以指导施工，逐级进行技术交底。
3.1.2屋面做法
屋1各层做法如下（6层、7层）：
l 25厚粗砂卧铺200×200×25广场砖留3宽砖缝，用砂填满扫净
l 防水卷材（待定）
l 20厚1:2.5水泥砂浆找平层
l 1:6水泥焦渣最低处30厚找2%坡度，振捣密实
l 100厚防水珍珠岩板保温层
l 钢筋混凝土板
注：天沟做法按原设计大样图施工。
3.2 施工设备及机具准备
3.2.1垂直运输采用两侧外用双笼电梯及塔吊，根据施工进度计划及实际需要事前提交申请，由项目经理部统筹安排。水平运输采用小推车。
3.2.2 水泥焦渣及砂浆找平施工
强制式混凝土搅拌机2台，砂浆搅拌机2台，平板振动器4台，刮杠若干。
3.2.3 防水基层处理
角磨机5只，砂轮片若干。
3.2.4 测量
经纬仪、水准仪各2台，另备塔尺及钢卷尺等。
3.2.5 其余小工具由工人自带或按需配置。
3.3 人员准备
根据各分项工程确定施工队伍（或班组），对专业施工队（或班组）进行专业技术培训。
组织工人进行三级安全教育及考试，组织相关人员学习有关规范、标准及施工方案，掌握施工工艺，进行书面技术交底及安全交底。
特殊工种证件齐全。
3.4 材料准备
3.4.1防水珍珠岩保温板
采用FSG防水珍珠岩保温板，规格为500×300×100，配套FJ胶粘剂。FSG防水珍珠岩保温板具有容重轻、憎水率高、强度好、导热系数小等特点。主要技术指标如下：容重＜200kg/m3，导热系数＜0.062w/m.k，抗压强度＞0.5Mpa，憎水率＞98%，含水率＜5%。
材料进场后要设专用库房存放，存放高度不超过1.8m，库房要有防雨措施。
3.4.2焦渣
焦渣内不得含有有机杂质，未燃烧尽的煤块含量不得超过10%。焦渣应级配均匀，粒径不大于40mm，且不大于层厚的1/2，粒径在5mm以下的不得超过总体积的30%。
焦渣根据施工进度进场，焦渣施工前要浇水闷透，闷透时间5天。焦渣进场后要及时闷水，以防风吹扬灰。
3.4.3 水泥
采用425#普通硅酸盐水泥，水泥进场必须提供《准用证》、出厂质量合格证明及试验报告。水泥出厂超过3个月后不得继续使用。
水泥进场后存入专用库房，库房内要有防潮防雨措施。水泥存放要做好标识，存放、领用要建立台帐。不同品种、批次水泥要分开存放。
3.4.4砂
水泥砂浆用砂采用中砂，卧铺广场砖用粗砂。含泥量不大于3%。砂进场后要堆放整齐，做好标识。
3.5 测量准备
将所需轴线及标高控制线投测到墙或柱侧，供施工时使用。这些线包括各轴线、标高控制线、雨水口位置、各层施工用控制线等。
四、施工部署
4.1 工期要求及进度计划
屋面工程尤其是防水工程施工完成后，室内才不受到雨水的威胁，从而才能进行装修工作。而且，外装修脚手架需要搭设在6层及以下屋面上。1层的两处屋面还要尽快提供作业面给钢连廊安装。因此，屋面工程应尽量提前。屋面施工进度阶段目标如下：
6层、7层屋面： 2001年5月20日
4.2 施工现场平面布置
屋面施工期间的施工平面布置，应服从装修施工总体平面布置的安排，以减少倒运次数及方便施工提高效率为目的，同时考虑到各种材料堆放的特殊要求，平面布置如附图4-2-1所示。考虑到防水材料存放的消防要求，准备在建筑内1层靠近消防通道位置设置库房，具体位置待定。
4.3 施工组织及劳动力安排
因工期紧张，因此施工分组分段同时进行。6层屋面冷却塔、风机等设备已上到屋面，因此若不能就位安装，尽量将设备置于基础上面，分段施工。
屋面施工劳动力计划安排
序号
工 种
计划人数
进场时间
退场时间
备 注
1
瓦工
40
2000.3.20
2000.4.20
保温板
2
抹灰工
60
2000.3.20
2000.5.20

3
力工
60

4
瓦工
40
2000.4.30
2000.5.20
面砖
5
其它
40

注：部分工人现场调剂

4.4质量目标
分部工程质量等级为优良；分项工程质量全部合格，优良率93%，其中屋面防水、面层及屋面栏杆优良。
五、主要施工工艺及质量标准
5.1 工艺流程
基层清理→隐检、评定→防水珍珠岩保温板→隐检、质量评定→水泥焦渣找坡→水泥砂浆找平→养护
5.2 主要施工工艺及其质量标准
5.2.1 雨水口( 斗)安装
女儿墙外排水采用铸铁雨水口，预埋方式详见图集88J5第24页①出水口详图，女儿墙施工时预埋雨水口及防腐木砖。雨水口预埋时下部要座水泥砂浆，周圈砂浆灌实。出水口要安装周正，标高一致，出女儿墙以抹灰完成面为准。
檐沟雨水斗采用87型铸铁雨水斗，其形式详图集87S348（5-2、5-3、5-4）。将原预留洞周边剔凿后将雨水口临时固定，将位置、标高调整准确后在板下支设模板，然后用膨胀水泥砂浆（缝隙较大时采用细石混凝土）将周圈灌实。檐沟内雨水斗为DN100。
为保证周圈密实，雨水口（斗）周圈200mm以水泥砂浆找坡、找平，200mm以外找坡用水泥焦渣。
5.2.2防水珍珠岩保温板
l 施工前先调制粘结剂，配比（重量比）： FJ胶水：425#普通水泥=1：1.6。粘结剂现调现配，胶粘剂凝固后不得继续使用。
l 铺设保温板时，将胶粘剂用瓦刀或大铲在基层上摊平，厚度5-10mm，将保温板压实，保证平整。施工方法类似于铺地砖。
l 板与板之间缝隙自然密接，板缝之间可用粗砂或胶粘剂或珍珠岩粉填实。
l 板的裁断使用手锯，裁边顺直平齐。
l 缺棱掉角的板块须锯平后使用。
l 檐沟内侧立贴保温板，底面及外侧不贴。天沟内铺设保温板。
l 保温板施工时按6m方格留设2cm宽排气缝，纵横贯通，屋面暖洞砖砌体与保温板之间留2cm宽排气缝，并与其它排气缝贯通。施工水泥焦渣找坡层前在排气缝上面铺10cm宽塑料布并固定。暖洞周边砌筑时从结构面起第二皮砖在砌筑时四面侧面各留一个φ20PVC管两端出墙30mm作为排气孔。
l 保温板铺贴后不得上人踩踏，胶粘剂硬化后方可上人。
l 雨天不得施工，保温板铺贴后不得淋水。
l 质量要求：铺贴平整，牢固无松动，板缝顺直。
l 保温板施工完后及时进行找坡层施工。
5.2.3 水泥焦渣找坡层
l 水泥焦渣找坡层施工前需完成工作：轴线及标高控制线投测、暖洞周边砌筑、管线预埋、出屋面管道安装及根部处理、雨水斗安装完毕（位置及标高准确无误）、屋面栏杆基座及预埋件、屋顶防雷接地系统外接，相关验收手续齐全。
l 水泥焦渣施工配合比为体积比，水泥：焦渣=1：6。
l 焦渣在使用之前应浇水闷透，闷透时间不得少于5天。
l 水泥焦渣拌合料拌和必须均匀，颜色一致，加水量要严格控制，在铺设时不至于出现泌水现象。
l 水泥焦渣按设计要求坡度为2%，坡向及分水线按图纸及洽商要求施工，有檐沟、天沟屋面的四周及雨水口处为最低点，最低处水泥焦渣30mm 厚。檐沟、天沟内也用水泥焦渣找坡，顺水流方向坡度为1%，但最大高差不超过200mm。
l 水泥焦渣在铺设时采用滚筒或平板振动器压实，因找坡在屋脊附近水泥焦渣比较厚，要分层铺设、分层滚压振实，每层铺设厚度不超过100mm。基础周圈、墙根及管根等处无法压实的地方进行人工拍实。水泥焦渣表面压实、用抹子拍出浆后收平。
l 雨水口及雨水斗四周用水泥砂浆找坡、找平，不采用焦渣找坡，以做到密实。
5.2.4 水泥砂浆找平层
l 水泥砂浆找平层在水泥焦渣找坡后立即施工，水泥砂浆找平层铺设厚度为20mm。待砂浆稍收水后，抹平压光。压光时不得撒干水泥，以防起皮。
l 找平层留设分格缝，缝宽为20mm，分格不大于6m×6m，转角部位必须留设分格缝，分格条在水泥砂浆终凝前取出。找平层硬化后在分格缝内嵌填沥青密封。
l 阴阳角处抹成圆角，圆角半径不小于50mm。分水线处做成圆角。
l 砌体侧面抹20mm水泥砂浆作为防水基层，设备基础侧面等砼基层只需打磨及修补整平即可。
l 施工时要特别注意雨水口位置，雨水口四周必须保证密实，不能有漏缝，而且要保证水流顺畅并使面层做完后达到美观的效果。雨水口周边找平高度要与雨水口周边做法相吻合，以便于卷材收口进入雨水斗内。
l 找平层施工完后严禁过早上人，铺设找平层层12h后要根据天气情况适量洒水养护。
l 质量要求：粘结牢固，没有松动、起皮、起砂等现象。表面平整，平整度用2m靠尺检查其缝隙不得大于5mm，空隙仅允许平缓变化, 且每米长度内不得多于一处。
l 其余节点按原图设计施工。
六、质量保证措施
6.1 质量保证体系
建立由项目经理领导，由总工程师策划、组织实施，现场经理和安装经理中间控制，区域和专业责任工程师检查监督的管理系统，形成项目经理部、分包商/专业化公司和施工作业班组的质量管理网络。项目质量管理组织机构见下图。
总工程师
商务经理
现场/安装经理
质量总监
专业责任工程师
合约管理
施工管理
质量管理
技术管理
土建施工队
专业施工队
项目经理

6.1 质量保证措施
l 实施工程过程质量监控。严格执行公司《质量手册》和项目质量计划，按照规范、标准对施工过程进行严格检验与控制，确保工程实体质量优良。根据容易出现的问题及施工难点制定专门措施并加强监控，做好预控工作，避免出现问题后再来处理。
l 严把材料关，尤其要严格控制防水材料质量，做好材料进场后的复试工作。
l 严格控制各工序质量，上道工序不合格，严禁进行下道工序的施工。
l 做好各施工工序的交接检查记录，上道工序合格后移交下道工序施工，由施工工序负责成品保护。
l 协调好包括机电安装在内的各工种、工序的施工顺序及交叉施工的安排。
l 做好施工记录及有关资料的收集整理，做到准确、及时、完整、交圈。
l 做好成品保护，责任明确，措施到位。
七、成品保护措施
7.1 责任划分及组织
l 各施工队伍（或班组）负责本道工序施工期间的成品保护工作，同时对上道工序移交的成品负有保护的责任；交叉施工时各自保护本工序成品。若成品有损坏时该专业施工队（或班组）必须无条件进行修补或复原，责任由成品保护队伍（或班组）或损坏人承担。
l 各项工序均须设专人负责成品保护工作，现场设人经常看护。
l 其他人员须服从成品保护人员对于成品的管理。
7.2 成品保护要点
7.2.1 防水珍珠岩板保温层
l 施工完成后不得上人踩踏，上部不得堆放任何材料。
l 及时进行水泥砂浆找平层的施工。
l 上面不得洒水
7.2.2。水泥焦渣
l 水泥焦渣施工前要了解近期天气情况，尽量避开雨天施工，或采取防雨淋措施。
l 水泥焦渣施工完成后其上不得集中堆放重物，不能承受冲击。
7.2.3水泥砂浆找平层
l 找平层施工完成严禁上人过早以防踩出脚印或表面起砂，12h后仅养护人员可穿平底软鞋进入，其余人员养护期过后方可进入。
l 找平层施工完成12h后适量洒水养护，洒水次数视天气情况而定，温度较高及大风天气适当增加洒水次数，养护时间2天。
八、安全保证措施
8.1 安全保证体系
建立以项目经理为首的安全保证体系并成立由项目经理部安全生产负责人为首,各施工单位安全生产负责人参加的“安全生产管理委员会”组织领导施工现场的安全生产管理工作。
安全生产委员会机构
安全生产委员会主任：孙洪庄
安全生产委员会成员：仲丛利、缪军、崔雷、李锡春、各施工队队长
8.2安全保证措施
l 工人须经三级安全教育，考试合格后方可上岗。
l 施工前进行各级书面安全技术交底。
l 特殊工种持证上岗，有关证件须符合北京市有关规定。
l 施工机械必须设置防护装置，每台机械必须一机一闸并设漏电保护开关。
l 发生人身触电时，须立即切断电源，然后对触电者进行紧急救护，严禁在未切断电源之前与触电者接触。
l 工作场所保持道路通畅，危险部位必须设置明显标志，操作人员必须持证上岗，熟悉机械性能和操作规程。
l 屋面施工时的临边防护要特别重视，施工须做好安全防护，搭好防护架，防护架可以利用屋面的基础进行拉结或加固，防护架高1200mm。要防止防护架倾倒从屋面坠落。临边施工时利用屋面靠里侧牢固位置挂系安全带。
l 工人应戴好安全帽、劳保手套、护目镜、口罩等防护用具方能施工。
l 6级以上大风天气禁止临边作业，禁止塔吊及双笼电梯运行。
l 严禁上下同时交叉作业，严防高空坠落。
l 传递物料、工具严禁抛掷，以防坠落伤人。
l 材料堆放严格按项目经理部指定位置堆放整齐，材料堆放高度等满足安全要求。
l 屋面临边不得堆放物料。女儿墙、檐口等处不得放置物料、工具等。
l 禁止在女儿墙、檐口处停留，向下张望，更禁止坐在女儿墙上闲聊等。
l 夜间施工要有足够照明，采用低压照明。
l 施工产生垃圾按类别及时清运。
l 操作机械严守机械操作规程。
l 塔吊、双笼电梯的使用、维护遵守各自规程。
