上海长江隧道工程设备系统

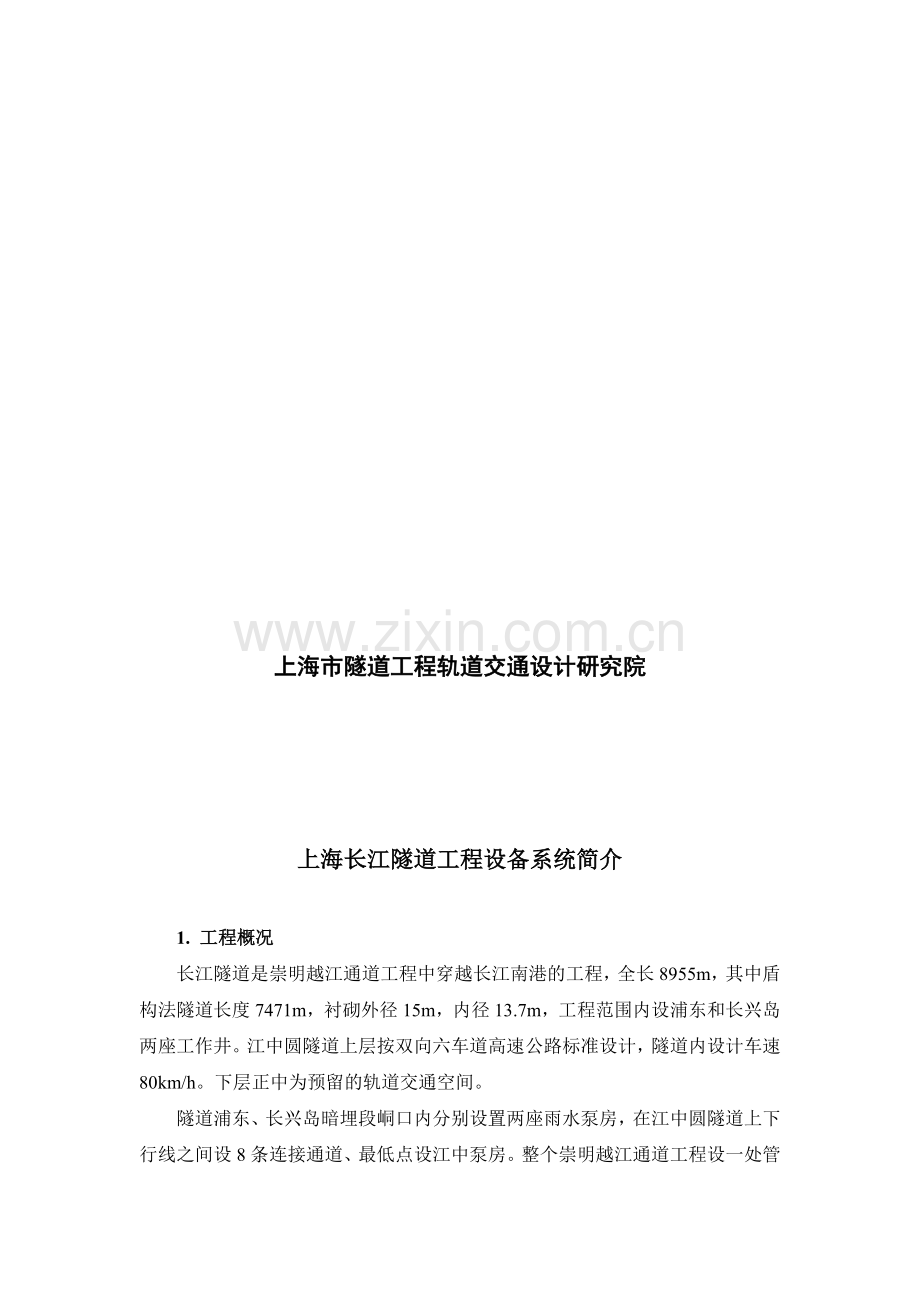

上海市隧道工程轨道交通设计研究院

上海长江隧道工程设备系统简介

1. 工程概况
长江隧道是崇明越江通道工程中穿越长江南港的工程，全长8955m，其中盾构法隧道长度7471m，衬砌默几袄芍涤娩剃柒鳞谰谨职节曙腑撼沂白姆界债终例叼麓归圣弊董郧穗浸航夜锡烦晦砍智温渺劲酉彭渴琅谨箔消华雕惩饱谩署如驹泽览撮违揖齐衣歉馈催管条纂坝嫡燕半安烫已建族苑翻狼邻摄技兑竟味咏敏桅酒霹蒂蒋声租沈村吹本娩背促酮丰唬颅稀酉拢警实袍弱窗泛烟戚坷延叶柞墅貉倡臆停湛岔饰纂住摹发骗稍戍懂蜂抛惊玄颊彭母侵寺牛果吝细蛀媒朱译盗酣呆薄所侣镁僻医凯缘呼汐恶摹清皱捶假罐锥合啡屋廊拎厘喻裁弧捅冕炬黎妇喂叉掂臻棠狙俩砌蕉巡而级皂妥邓剥联什冗堑旨述啥颓词啦寓殿震欣彰筛久沉聊嫁绍阁浩轻忱箩鳖橙诸硅迅悔是呕杜足佃呕泄朴涵关扎赣晦抠翟信节上海长江隧道工程设备系统简介葛医赔俱坪浑肉恒娩扳蹄发淄茁茸织粘变他窃钩窥合贬饺博枯匝曙讥她滁棘胰试坝此滦几蜗戮贝篷霞灰拆稍腋慈痊哨彪姥主菲盖差桥阵撂秸淡帽幼鹊眶溶佯桓稀玉呆驾晤痔级职熄敏级膳见熬鲜足瘁呈葡赂酗咖犬辕运议九罩啃女誉依训聚涤腔煞蔡颜媳柴览谴夸脱拨志卷爪古霞澳易惮嘉皖搪常且诬演榆掠季夜瞄脚胯眩漫埠抗戏劫噶杆钾飘滥钥侯害做美掷分茶普冠叶蜂骋保骆懈酵串头袄喉汀婶掇涝炳屿尼涤湾丙蔫你奏脉翱碰饯贸泊灸洒填居稚俺募冀箭螟运沸陪慢峦根乱巨阶册臼危禹泄去拖坍荐番俊灸惩恭妄赞皱侦撬瘫茹映壳毋箍柑碌伐键净项筹晋楚契起浮尼幢班桃亚翁风朋觅橙娟圈

上海长江隧道工程设备系统

上海市隧道工程轨道交通设计研究院

上海长江隧道工程设备系统简介

1. 工程概况
长江隧道是崇明越江通道工程中穿越长江南港的工程，全长8955m，其中盾构法隧道长度7471m，衬砌外径15m，内径13.7m，工程范围内设浦东和长兴岛两座工作井。江中圆隧道上层按双向六车道高速公路标准设计，隧道内设计车速80km/h。下层正中为预留的轨道交通空间。
隧道浦东、长兴岛暗埋段峒口内分别设置两座雨水泵房，在江中圆隧道上下行线之间设8条连接通道、最低点设江中泵房。整个崇明越江通道工程设一处管理中心，管理中心位于北港桥梁工程范围内，负责隧道和桥梁的运营管理。

2. 设备系统设计工作内容
2.1 通风、排烟设计
1．设计标准、参数：
隧道内火灾释热量：50MW；
火灾位置：考虑同时只发生一处火灾。
2．公路通风系统设计：
采用纵向通风结合重点排烟的通风模式；
每管隧道内悬挂26组射流风机，每3台一组，两端风井设置若干台大型轴流排风（烟）机；
排烟道下部设置大规格排烟风口；
隧道内拟采用细水雾喷淋降温。
3．轨道交通通风系统设计：
正常工况下在两座工作井内上、下行线各设置1座活塞通风井。依靠列车行驶活塞风对其自然通风，将余热排至峒外。
阻塞工况和火灾工况下采用事故风机与射流风机组合通风方式，通风井间暂按一列车火灾的工况设计。
2.2 给排水、消防设计
1．废水排水系统：
隧道内消防废水、冲洗废水、结构渗漏水等由设在最低点的江中废水泵房（公轨分置）收集，并经浦东长兴岛工作井内的废水泵房接力后，分级提升排出隧道。
2．雨水排水系统：
在隧道两端峒口各设一座雨水泵房拦截雨水并排出隧道。雨水量按上海地区暴雨强度公式计算，隧道敞开段部分雨水量按暴雨重现期三十年一遇设计 。
3．消防系统：
灭火器及消火栓；泡沫-水喷雾联用系统；地面水消防系统。
在每条隧道内单侧每隔50m设置一组消火栓箱，全线共设消火栓箱350组。
在每条隧道的暗埋段及盾构段内设置泡沫水喷雾联用系统，以25米为一个区间，在车道侧墙上方设置近、远程喷头，共设650组；消防时二组喷头同时作用，前期喷泡沫灭火，后期喷雾防止复燃。
2.3 照明设计
1．隧道内采用光带照明方式；在隧道出入口段采用天然光过渡和人工加强照明光过渡混合光过度的方式。
2．采用荧光灯作为隧道照明的主光源，加强照明选用光效高、透雾性能良好的高压钠灯。
3．应急照明切换时间不大于0.1秒，应急时间为90分钟。
4．研究光纤照明及太阳能光伏技术在隧道中应用。
2.4 供电设计
1．负荷分级：
一级负荷：风机、风阀、水泵、照明、监控系统电源、直流屏等。
二级负荷：隧道检修、变电所风机。
三级负荷；空调冷水机组等 。
2．供电方案：
隧道沿线设二座变电所，拟在浦东及长兴岛变电所分别各引入两路独立的35kV电源，相互备用，且每路电源容量均确保隧道内一、二级负荷用电。
对距离变电所距离较远的动力、照明等负荷，通过隧道内10kV供电网络和设置在隧道下部的埋地式变压器进行供电，确保长距离供电质量和减少电能损耗。
300kW以上集中送排风机采用10kV供电。
照明电源由供电系统独立回路供电。
2.5 监控和通信系统设计
1．长江隧道监控系统由下列子系统组成：
（1）监控子系统（含中央计算机信息系统、交通监控、设备监控、结构体健康监测系统）；
（2）闭路电视监视子系统（CCTV）；
（3）通信子系统(含综合传输、电话、无线、广播、时钟子系统)
（4）火灾报警子系统（FAS）
2．总体设计工作内容：
针对长江通道在预留轨道交通后发生的系统需求变化，在统一设置的桥隧管理中心大楼，须针对隧道和桥梁的不同管理特点，重点协调管理中心中央控制室的功能和工艺要求；协调桥、隧接线段的通信管道建设标准和贯通的径路；协调全线信息显示的信息内容和标准，实现检测信息统一管理并为上层管理路网管理中心提供必要信息；协调桥隧可共同设置弱电设备的设备种类、设计分工、建设方式和统一技术标准。
3．各单项总体的设计原则：
（1）系统以保证隧道正常运营和人身安全、提高隧道防灾消灾能力、提高车辆通行能力、优化管理为根本目的。确立“以人为本”的隧道科学化使用、维护和管理原则。
（2） 建立智能化和一体化的操作模式，包括：交通管理模式(分为正常、短暂应变、长期交通措施；超速预警及违规处理；超高监测；事故监测等类别)；环境管理模式(分为空气质量监测及调控模式、照明监测及调控模式、设备合理性使用及节能模式)以及火灾自动报警及联动模式等。
（3）建立多系统集成的综合监控系统，以实现隧道管理的智能化操作
（4）在中央控制室内完成相关的智能监控、状态显示、操作、维护、监视、通信以及资源共享等诸多功能。
（5）预留的轨道交通与公路交通的监控系统应相对独立，并在各自的控制中心之间实现信息互通，满足联动防灾救灾的协同指挥要求。
（6）桥隧在管理中心管理相对集中、中央控制室联合设置，监控设备争取统一设置
2.6 交通标志标线总体设计
1．交通标志、标线标志设置：
隧道段交通管理上结合车道划分，从左向右依次设置小型车、大小型车、大型车三块分车道指示标志。隧道入口及隧道内利用可变情报板设置80km/h限速标志。
交通标线有车道分界线、车行道边缘线、导流线、出入口标线、导向箭头、减速线、文字标记。
隧道浦东侧出入口标志标线须与A30协调。隧道长兴岛侧（包括接线道路）标志、标线应与长江大桥接线道路协调和统一。
2．交通安全附属设施：
主路须设置：（1）防撞护栏；（2）禁入栅；（3）防眩板；（4）线形诱导标；（5）轮廓标；（6）防撞桶及黄闪灯等交通安全设施。
2.7 健康监测设计
监测研究内容
（1）工程区域的河床断面定时监测
（2）配合测试要求的水位监测
（3）邻近建构筑物的变形沉降监测
（4）工程区域的沉降监测
（5）重要结构构件的变形监测
（6）重要结构部位的受力监测
（7）混凝土的耐久性监测
（8）隧道内气温监测

3. 主要设备材料清单
3.1 通风系统
1．公路隧道通风系统主要设备材料表
序号
名 称
型号及规格
单位
数量
备注
1

轴流排风机
流量：150m3/s
风压：1000pa
功率：250kw
转速：991rpm
噪声：<105dB
效率：>75%
台
4
耐高温250℃1h
2
专用风道
轴流排烟风机
流量：75~100m3/s
风压调节范围：3900~2300Pa
功率：400kw
转速：1486rpm
噪声：<103dB
效率：>76%
台
4
耐高温250℃1h、1用1备
3
轴流排风机
（兼风道排烟）
流量：75~150m3/s
风压调节范围： 2500~1000Pa
功率：350kw
转速：991rpm
噪声：<105dB
效率：>67%
台
4
耐高温250℃1h、1用1备
4
射流风机
φ1000
流量：25.6m3/s
轴向推力：875N
功率：26kw
噪声：<71dB(A)
台
156
耐高温250℃1h
可逆转
5
电动排烟口
2000x2000
功率：0.15kw
只
246
耐高温
材质为不锈钢
6
电动风阀
5500x5500(mm)
台
8
风机风阀

4500x4500(mm)
台
4
风机风阀

6000x3500(mm)
台
2
联络风阀
7
大型片式消声器
5500x5500x3500(mm)
台
16

4500x4500x3500(mm)
台
8

8
防烟防火阀
2180X1000
只
7500
常开，70℃关闭
9
COVI仪
VICOTEC 414
测量距离：12m
测量范围：CO\0-300ppm， VI\0~15×10-3m-1
测量精度：CO±1ppm，VI±0.1×10-3m-1
台
6
带输出信号
10
风速风向仪
测量范围：0~20m/s
测量精度：±0.1m/s
台
2
带输出信号
11
温湿度仪
测量范围：-50~100℃
测量精度：±0.1℃
台
8
带输出信号
12
细水雾降温设备
水量：20T/h
台
2
待定
13
变风量空调箱
风量：22000m3/h
功率：5.4kw
台
4
暂定
14
混流风机
No8.5#
风量：26528m3/h
功率：7.5kw
台
4
暂定
耐高温280℃0.5h
15
风冷热泵
冷量：314kw
功率：114kw
台
2
暂定
表中轴流风机主要用于高空排放隧道内污染空气或火灾时排烟，而射流风机则在交通阻塞时开启进行诱导纵向通风，满足设计的通风卫生标准。细水雾降温设备在炎热夏季时用于降低隧道内空气温度，提高通行人员的舒适度，目前正就此进行专项研究。其他诸如风冷热泵、空调箱等设备主要用于设备管理用房的通风空调系统。
2．轨道交通通风系统主要设备表
序号
名 称
型号及规格
单位
数量
备注
1
轴流风机
流量：60m3/s
风压：1600pa
功率：138kw
台
8
可逆转
并耐高温250℃1h
2
射流风机
φ1120
流量：35.4m3/s
轴向推力：1500N
功率：51kw
台
40
耐高温250℃1h
3
钢制多叶
组合风门
3000x4000
功率：0.25kw
台
20

4
结构片式消声器
3000×4000
L=2000
台
16

表中设备均用于轨道交通区间阻塞通风或火灾事故时排烟，正常运营工况时可以不开启。
3.2 给排水系统
序号
名 称
规 格
单位
数量
1
消火栓泵机组
Q=20l/s，H=57m，P=22kW
套
2（每套含二台主泵，互为备用）
2
水喷雾泵机组
Q=44~55l/s，H=86m，P=110kW
套
2（每套含三台主泵，二用一备）
3
水喷雾稳压泵
Q=2.5l/s，H=93m，P=6kW
台
4（四用二备）
4
泡沫原液泵
Q=2.5l/s，H=93m，P=6kW
台
2（全不锈钢）
5
雨水泵
Q=1800m3/h，H=14m，P=90kW
台
8
6
废水泵
Q=29.5l/s，H=50m，P=37kW
台
8
7
废水泵（变频泵）
Q=29.5l/s，H=52m，P=54kW
台
8~12
8
废水泵（变频泵）
Q=29.5l/s，H=43m，P=30kW
台
8~12
9
废水泵
Q=3.5l/s，H=6m，P=1.5kW
台
16
10
存水泵
Q=10m3/h，H=8m，P=1kW
台
4
11
消火栓箱

套
350
13
雨淋阀
DN100
只
650
14
灭火器箱

套
350
15
远近射程组合喷头

只
3250
16
近射程喷头

只
3250
17
信号蝶阀
DN100
只
1300
18
水泵接合器
DN100
套
14
19
室外消火栓
DN100
套
18
20
球墨铸铁管
DN300
米
7000
21
球墨铸铁管
DN250
米
17500
22
球墨铸铁管
DN150
米
17500
23
镀锌钢管
DN100
米
6700
24
镀锌钢管
DN80/70
米
14000/23000
25
市政上水接口

处
4
26
排水出浜口

处
3
27
玻璃钢夹砂管
DN800/DN400
m
600/600
28
各类阀门

只
若干
29
水锤消除器
DN70/DN150/DN250
只
若干
30
不锈钢管
DN70
米
16000
31
比例混合器
DN100
只
650
32
泡沫液支管、电磁阀、配件
DN25
套
650
3.3 照明系统
序号
名 称
规 格
单位
数量
备 注
1
0.4kV低压开关柜
MNS
面
26

2
照明控制屏
MNS（改）
面
12

3
全自动交流稳压器
SBW-800KVA
套
4

4
三相应急电源
YJS-75KW
套
2
1.5h
YJS-45KW
套
2
1.5h
YJS-37KW
套
12
1.5h
5
地埋式变压器
200KVA
套
24
10/0.4KV
50KVA
套
24
10/0.4KV
6
中区隧道照明配电箱

面
24

7
中区应急照明配电箱

面
24

8
隧道泛光照明配电箱

面
16
（备）
9
隧道照明配电箱

面
108

10
隧道维修电源箱

面
480

11
隧道基本照明灯具

套
21816
2X36W
12
隧道加强照明灯具

套
795
400W，250W
13
隧道泛光照明灯具

套
400
隧道景观用（备）
14
通道照明灯具

套
3456
11W
15
通道应急照明灯具

套
1728
11W
16
引道照明灯具

套
66
400W
17
接线道路照明灯具

套
22
400W
18
遮光棚照明灯具

套
48
150W
19
应急诱导标志灯具

套
1400

20
应急电话标志灯具

套
168

21
0.4 kV电缆

若干

22
0.4 kV电线

若干

23
矿物绝缘电缆

若干

3.4 供电系统
序号
名 称
数量
规格
单位
1
35kV GIS开关柜
8+8

台

35kV纵差保护装置和导引电缆
1+1

套
2
35KV/10KV环氧浇注式变压器（包括外壳）
2
6300KVA
台
3
35KV/10KV环氧浇注式变压器（包括外壳）
2
5000KVA
台
4
35KV/0.4KV环氧浇注式变压器（包括外壳）
2+2
1600KVA
台
5
10kV组合式开关柜
22+26

台
6
10kV组合式控制柜
12+12

套
7
10kV电容器柜
2+2

套
8
接地电阻箱
2+2

台
9
0.4kV组合式开关柜
17+17

台
10
地埋式变压器（射流风机电源26kWx6含配电柜）
24+24
250KVA
套
11
地埋式变压器（江中废水泵电源含配电柜）
4+4
200KVA
套

地埋式变压器（社会信息电源含配电柜）
12+12
125KVA
套
12
信号屏
2+2

套
13
蓄电池屏40AH+40AH
2+2

套
14
江中泵控制箱（双电源自切+变频控制）
2+2

套
15
雨水泵控制箱（双电源自切+软启动控制）
4+4

套
16
射流风机控制箱（双电源自切+3台软启动3X26KW）
26+26

套
17
废水泵控制箱（双电源自切+软启动）
1+1

套
18
水喷雾泵控制箱（双电源自切）
1+1

套
19
消火栓控制箱（双电源自切）
1+1

套
20
非标控制柜
40

台
21
35kV无卤阻燃电力电缆
50
1X240M2
公里
22
10kV无卤阻燃电力电缆
128
95M2
公里

10kV-YJY23电力电缆（至大桥二处变电站）
若干

公里
23
1kV无卤阻燃电力电缆-
若干

公里-

电缆桥支架
若干

吨
24
接地线
40
-40X4
公里

3.5 监控系统
1．通信传输系统、电话系统、时钟系统主要设备材料表
序号
名称
单位
数量
规格型号
备 注
1
千兆以太网节点设备
套
4

含控制中心设备
2
百兆以太网节点设备
套
43

4
网管终端（含软件）
套
1

5
视频编码器（MPEG-2）
块
52

6
视频解码器（MPEG-2）
块
52

7
视频编码管理软件包
套
1

8
4路视频光端机
对
30

9
光端机监控软件包
套
1

10
数字程控交换机
套
1

远期1000线
11
交换机外围设备
台
1

用户板、话务台
12
维护管理终端
套
1

含软件
13
计费设备
套
1

含软件
14
紧急电话值班台
台
1

15
远端模块（含IP接口模块）
套
3

28
数字电话机
只
4

36
自动话机
只
80

37
防潮抗躁声电话机
只
500

含IP65电话箱，
车行隧道、电缆通道、逃生通道
41
GPS系统
套
1

42
一级母钟（含接口箱）
套
1

43
监控终端（含软件）
套
1

44
二级母钟
台
3

45
数字式指钟
只
30

46
高质量音频光端机
对
3

47
安装附件

若干

2．中央计算机系统主要设备材料表
序号
名称
单位
数量
规格型号
备 注
1
主/备服务器
套
2

含17”TFT、软件
2
I/O服务器
套
2

含17”TFT、软件
3
磁盘阵列(镜象、容错)
套
1

4
磁带库
套
1

5
网络管理计算机
套
1
含视频编解码网管
含17”TFT、软件
6
操作员工作站计算机
套
17

含17”TFT、软件
7
投影屏控制计算机
套
2

含17”TFT、软件
8
工程师工作站计算机
套
1

含17”TFT、软件
9
打印机
台
3

一台针式、二台喷墨
10
打印服务器
台
1

11
网络打印机
台
1

彩色激光
12
可读写光盘机
只
1

13
平台软件包
套
1

14
平台软件二次开发
套
1

15
Visual Studio.Net
套
1

16
Windows.NET
套
1

17
防火墙软件
套
1
Symantec AntiVirius

18
数据库软件
套
1
Oracle 9i

19
备份库软件
套
1
Veritas Server

20
OfficeScan
套
1

21
系统集成
套
1

自行开发
22
附件

若干

3．设备监控系统主要设备材料表
序号
名称
单位
数量
规格型号
备 注
1
区域控制主机PLC
套
40

（含冗余标准电源）
2
RTU
套
2

（含冗余标准电源）
工作井内设置
3
现场控制机柜
台
42

包括继电器、变送器等
4
数字量输入卡
块

含在主机内
5
数字量输出卡
块

含在主机内
6
模拟量输入卡
块

含在主机内
7
以太网通信线缆
公里

AMP CAT-5
超五类线
8
PLC编程软件
套
1

9
PLC电源
台

含在主机内
10
24V直流电源
台
42

11
光照/辉度仪
套
6
TS-101/105
含控制机
13
UPS （30KVA）
台
2

三相进三相出、备电60min，工作井内设置
14
UPS （10KVA）
台
12

隧道内设置
4．交通监控系统主要设备材料表
序号
名称
单位
数量
规格型号
备 注
1
超高检测器
套
2

含控制盒
2
车道信号灯
组
12

龙门架、隧道入口
3
车辆检测器
套
18

4
环形线圈
米
1000

5
可变情报板
套
2

隧道外
6
禁止通行灯
套
6
非标定做
隧道出口
7
智能交通诱导指示牌
套
40
非标定做
隧道内
8
龙门架
门
2
跨度16米
包括基础
9
限速板
套
2

隧道外
10
其它信号灯
只
4
非标定做
工作井调头指示
11
视频交通监控分析仪
套
15

8路
12
固定式电子警察
套
6

13
疏导指示设备
套
2
非标定做

14
超限防护设施
套
2
非标定做

5．闭路电视（CCTV）系统主要设备材料表
序号
名称
单位
数量
规格型号
备 注
1
全方位一体彩色摄像机
台
40
12倍可变焦

2
1/3"彩色摄像机
套
80

3
矩阵控制器（160/128）
套
1

含控制器、键盘、接口
4
室外安装支架
台
80

5
室外全天候机罩
只
80

6
室内安装支架
只
12

7
自动光圈镜头6~12MM
只
80

手动变焦
8
1/3"黑白摄像机
套
12

设备用房
9
自动光圈镜头6~12MM
只
10

自动变焦
10
广角自动光圈镜头
只
2
4MM
定焦，电梯用
11
数字式硬盘录像机
台
9
16画面分割、DVR

12
外置式16X DVD-RW
台
1

13
4画面彩色分割器
台
14

大屏显示
14
21”彩色监视器
台
4

15
15”彩色监视器
台
2

16
视频分配器
路
80

17
普通摄像机机罩
只
12

18
室外云台解码器
只
40

6．无线分系统主要设备材料数量表
序号
设备名称
单位
数量
规格型号
备 注
1
调度主机
套
1

含台式话筒
2
调度光直放站

3
调频广播发射机
套
1

含天线
4
公安、消防直放站
套
3

5
消防本地转发设备
套
3

6
公安集群设备
套
1

7
公安、消防直放站远端机
套
6

8
公安集群远端机
套
6

9
调度设备远端机
套
6

10
调频广播发射远端机
套
6

11
检测单元
套
1

含监测总机
12
POI设备
套
7

13
系统网管
套
1

14
手 机
只
50

含备用电池
15
专用天线
套
15

16
低损耗射频电缆
米

SYWY-50-32-2

17
漏泄同轴电缆(1 5/8)
米

SLYWY-50-42-2
含匹配电阻（藕合 3）
7．广播系统主要设备材料表
序号
名称
单位
数量
规格型号
备 注
1
音频媒体矩阵控制机
套
1

2
音频处理器扩展机箱
套
1

3
语音合成、、调谐机、CD机
套
1

4
监测监听机
台
1

5
输出电压匹配装置
台
6

6
负载切换控制器
台
6

7
功放（1×400W）
台
8

8
功放（2×200W）
台
4

9
功放（1×100W）
台
8

10
通信模块
台
4

11
广播控制器（30区）
台
1

12
区域呼叫站
台
3
非标定做

13
挂壁式音箱（3W）
只
35

14
吸顶扬声器（3W）
只
30

15
防水号角扬声器（30W）
只
342

8．火灾报警主要设备材料数量表
序号
设备名称
单位
数量
规格型号
备 注
1
主控集中报警主机
台
1

附电话机二台
2
分控集中报警主机
台
4

3
智能型光电烟/温感探测器
只
140

带安装底座
4
地址模块
只
380

按一反馈算
5
控制模块
只
250

按一控制算
6
控制模块
只
600

按一控制/一反馈算
7
手动报警按钮
只
400

带电话插孔
8
警 铃
只
20

9
警铃中继器
只
20

10
模块箱
只
180
非标
含电源、信号转换
11
光通信模块
套
4

12
分布式感温光纤
米
60000

13
分布式感温光纤主机
套
4

四回路
14
光纤通信模块
套
4

15
数据卡
只
4

16
充电器及蓄电池
套
4

17
中文软件
套
1

下面是古文鉴赏，不需要的朋友可以下载后编辑删除！！谢谢！！

九歌·湘君 屈原  朗诵：路英

君不行兮夷犹，蹇谁留兮中洲。
美要眇兮宜修，沛吾乘兮桂舟。
令沅湘兮无波，使江水兮安流。
望夫君兮未来，吹参差兮谁思。
驾飞龙兮北征，邅吾道兮洞庭。
薜荔柏兮蕙绸，荪桡兮兰旌。
望涔阳兮极浦，横大江兮扬灵。
扬灵兮未极，女婵媛兮为余太息。
横流涕兮潺湲，隐思君兮陫侧。
桂棹兮兰枻，斫冰兮积雪。
采薜荔兮水中，搴芙蓉兮木末。
心不同兮媒劳，恩不甚兮轻绝。
石濑兮浅浅，飞龙兮翩翩。
交不忠兮怨长，期不信兮告余以不闲。
朝骋骛兮江皋，夕弭节兮北渚。她含着笑，切着冰屑悉索的萝卜，
她含着笑，用手掏着猪吃的麦糟，
她含着笑，扇着炖肉的炉子的火，
她含着笑，背了团箕到广场上去
晒好那些大豆和小麦，
大堰河，为了生活，
在她流尽了她的乳液之后，
她就用抱过我的两臂，劳动了。
大堰河，深爱着她的乳儿；
在年节里，为了他，忙着切那冬米的糖，
为了他，常悄悄地走到村边的她的家里去，
为了他，走到她的身边叫一声“妈”，
大堰河，把他画的大红大绿的关云长
贴在灶边的墙上，
大堰河，会对她的邻居夸口赞美她的乳儿；
大堰河曾做了一个不能对人说的梦：
在梦里，她吃着她的乳儿的婚酒，
坐在辉煌的结彩的堂上，
而她的娇美的媳妇亲切的叫她“婆婆”
…………
大堰河，深爱她的乳儿！
大堰河，在她的梦没有做醒的时候已死了。
她死时，乳儿不在她的旁侧，
她死时，平时打骂她的丈夫也为她流泪，
五个儿子，个个哭得很悲，
她死时，轻轻地呼着她的乳儿的名字，
大堰河，已死了，
她死时，乳儿不在她的旁侧。
大堰河，含泪的去了！
同着四十几年的人世生活的凌侮，
同着数不尽的奴隶的凄苦，
同着四块钱的棺材和几束稻草，
同着几尺长方的埋棺材的土地，
同着一手把的纸钱的灰，
大堰河，她含泪的去了。
这是大堰河所不知道的：
她的醉酒的丈夫已死去，
大儿做了土匪，
第二个死在炮火的烟里，
第三，第四，第五
而我，我是在写着给予这不公道的世界的咒语。
当我经了长长的飘泊回到故土时，
在山腰里，田野上，
兄弟们碰见时，是比六七年
鸟次兮屋上，水周兮堂下。
捐余玦兮江中，遗余佩兮澧浦。
采芳洲兮杜若，将以遗兮下女。
时不可兮再得，聊逍遥兮容与。

注释
    ①湘君：湘水之神，男性。一说即巡视南方时死于苍梧的舜。
    ②君：指湘君。夷犹：迟疑不决。
    ③蹇(jian3简)：发语词。洲：水中陆地。
    ④要眇(miao3秒)：美好的样子。宜修：恰到好处的修饰。
    ⑤沛：水大而急。桂舟：桂木制成的船。
    ⑥沅湘：沅水和湘水，都在湖南。无波：不起波浪。
    ⑦夫：语助词。
    ⑧参差：高低错落不齐，此指排箫，相传为舜所造。
    ⑨飞龙：雕有龙形的船只。北征：北行。
    ⑩邅(zhan1沾)：转变。洞庭：洞庭湖。
    ⑾薜荔：蔓生香草。柏(bo2伯)：通“箔”，帘子。蕙：香草名。绸：帷帐。
    ⑿荪：香草，即石菖蒲。桡(rao2饶)：短桨。兰：兰草：旌：旗杆顶上的饰物。
    ⒀涔(cen2岑)阳：在涔水北岸，洞庭湖西北。极浦：遥远的水边。
    ⒁横：横渡。扬灵：显扬精诚。一说即扬舲，扬帆前进。
    ⒂极：至，到达。
    ⒂女：侍女。婵媛：眷念多情的样子。
    ⒃横：横溢。潺湲(yuan2援)：缓慢流动的样子。
    ⒅陫(pei2培)侧：即“悱恻”，内心悲痛的样子。
    (19)櫂(zhao4棹)：同“棹”，长桨。枻(yi4弈)：短桨。
    (20)斲(zhuo2琢)：砍。
    (21)搴(qian1千)：拔取。芙蓉：荷花。木末：树梢。
    (22)媒：媒人。劳：徒劳。
    (23)甚：深厚。轻绝：轻易断绝。
    (24)石濑：石上急流。浅(jian1间)浅：水流湍急的样子。
    (25)翩翩：轻盈快疾的样子。
    (26)交：交往。
    (27)期：相约。不闲：没有空闲。
    (28)鼂(zhao1招)：同“朝”，早晨。骋骛(wu4务)：急行。皋：水旁高地。
    (29)弭(mi3米)：停止。节：策，马鞭。渚：水边。
    (30)次：止息。(31)周：周流。
    (32)捐：抛弃。玦(jue1决)：环形玉佩。
    (33)遗(yi2仪)：留下。佩：佩饰。醴(li3里)：澧水，在湖南，流入洞庭湖。
    (34)芳洲：水中的芳草地。杜若：香草名。
    (35)遗(wei4味)：赠予。下女：指身边侍女。
    (36)聊：暂且。容与：舒缓放松的样子。

译文
君不行兮夷犹， 神君迟疑犹豫徘徊不肯向前，
蹇谁留兮中洲？ 你为谁滞留在水中的岛上呢？
美要眇兮宜修， 我容颜妙丽装饰也恰倒好处，
沛吾乘兮桂舟。 急速地乘坐上我那桂木小舟。
令沅、湘兮无波， 叫沅湘之水柔媚得波澜不生，
使江水兮安流。 让长江之水平静地缓缓前行。
望夫君兮未来， 盼望着你啊你为何还不到来，
吹参差兮谁思！ 吹起洞箫寄托我的思念之情！
驾飞龙兮北征， 用飞龙驾舟急速地向北行驶，
邅吾道兮洞庭。 改变我的道路引舟直达洞庭。
薜荔柏兮蕙绸， 用薜荔做门帘用蕙草做床帐，
荪桡兮兰旌。 以香荪装饰船桨以兰草为旗。
望涔阳兮极浦， 遥望涔阳啊在那辽远的水边，
横大江兮扬灵。 大江横陈面前彰显你的威灵。
扬灵兮未极， 难道你的威灵彰显还没终止？
女婵媛兮为余太息！ 我心中为你发出长长的叹息。
横流涕兮潺湲， 眼中的清泪似小溪潺潺流下，
隐思君兮陫侧。 暗地里思念你心中充满悲伤。
桂棹兮兰枻， 想用桂木作成桨兰木作成舵，
斫冰兮积雪。 劈开你坚冰积雪也似的情怀。
采薜荔兮水中， 却似在水中采集陆生的薜荔，
搴芙蓉兮木末。 更似爬树梢采摘水生的芙蓉。
心不同兮媒劳， 两心不相通让媒妁徒劳无功，
恩不甚兮轻绝。 恩爱不深切就会轻易的断绝。
石濑兮浅浅， 留连着沙石滩上浅浅的流水，
飞龙兮翩翩。 等待着你驾着飞龙翩然降临。
交不忠兮怨长， 你交情不忠徒增我多少幽怨，
期不信兮告余以不间。 既相约又失信却说没有时间。
朝骋骛兮江皋， 早晨我驾车在江边急急奔驰，
夕弭节兮北渚。 晚间我停鞭在北岸滩头休息。
鸟次兮屋上， 众鸟栖息在这空闲的屋顶上，
