比亚迪f3r手动变速器设计毕业论文.doc

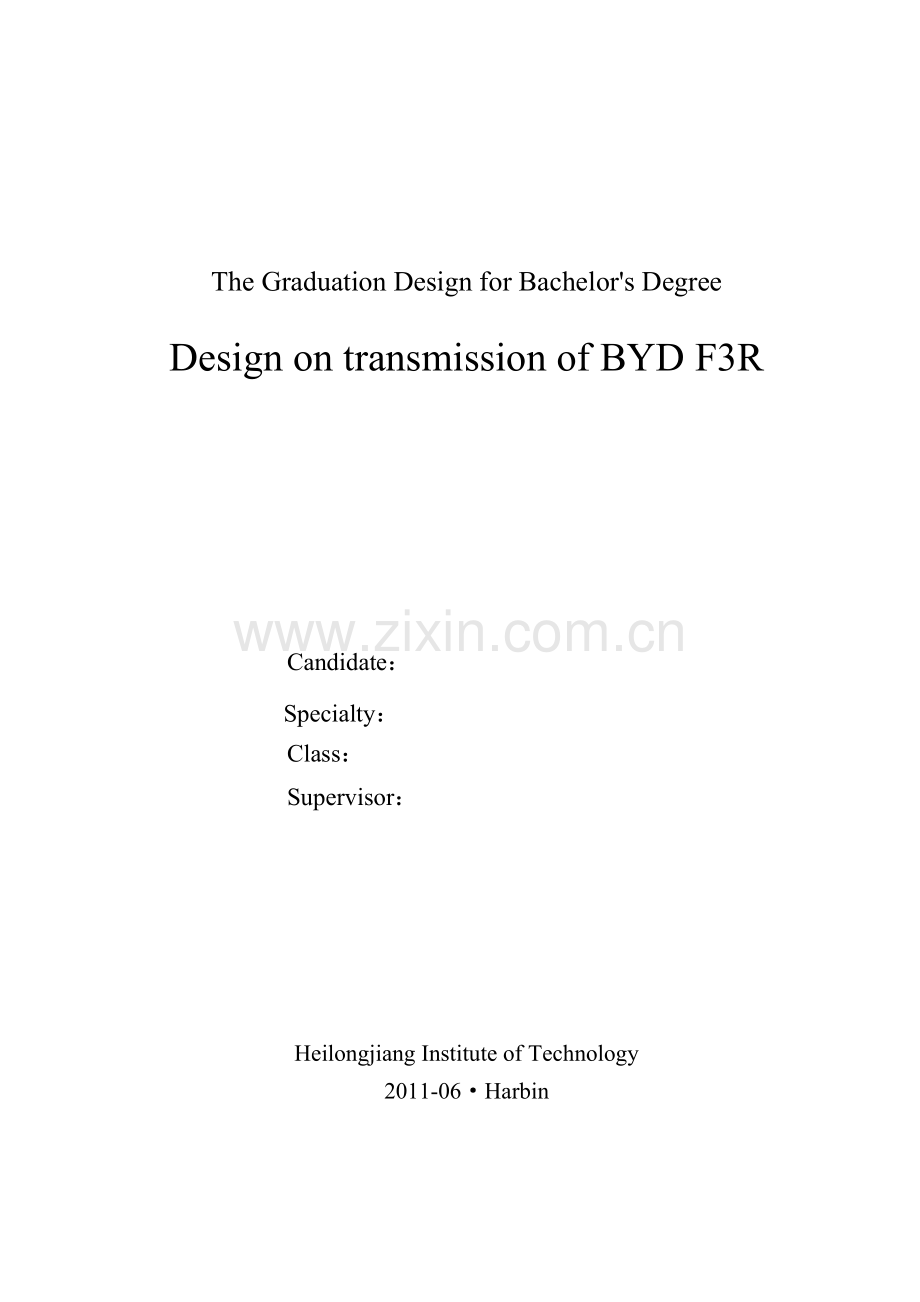

本科学生毕业设计比亚迪F3R车型变速器设计 系部名称： 汽车工程系 专业班级： 学生姓名： 指导教师： 职 称： 黑 龙 江 工 程 学 院二一一年六月The Graduation Design for Bachelors DegreeDesign on transmission of BYD F3R Candidate： Specialty： Class： Supervisor： Heilongjiang Institute of Technology2011-06Harbin黑龙江工程学院本科生毕业设计摘 要本文设计研究了三轴式五挡手动变速器。首先，对于变速器的工作原理做了阐述，从传动机构到倒档布置方案都一一做了详细的说明，完成了换挡机构形式和轴承的选择等，特别值得一提的是在倒档的选择和布置上。因为变速箱在低档工作时作用有较大的力，所以一般变速箱的低档都布置靠近轴的后支承处。紧接着对变速器的各挡齿轮和轴做了详细的设计计算，包括了档数、传动比、中心距以及各档齿轮的齿数，并且进行了强度校核，紧接着对一些标准件进行了选型，其中包括同步器、操纵机构、固定件以及密封件等等。最后进行的是齿轮、轴以及轴承的校核，其中齿轮校核包括弯曲强度和接触应力，轴校核包括强度和刚度的计算，轴承校核的则是其寿命计算，并讲述了变速器中各部件材料的选择。关键字：变速器；设计；齿轮；轴；校核ABSTRACTThis design of a three-axis five-speed manual transmission. First, the working principle of transmission are described in detail, from the transmission to reverse layout programs are all doing a detailed description, complete the form and bearing of shift the choice of institutions and so on, is particularly worth mentioning is the reverse of the on the selection and arrangement. Because the role of transmission in low-grade work, a greater force, it is generally low-grade gearbox are arranged near the support at the rear axle. Then each block of the transmission gears and shafts made a detailed design calculations, including the gears, transmission ratio, center distance and the number of teeth of the gear profile and strength check carried out, followed by a number of standard parts were selected type, including synchronization, control mechanism, fixed fittings and seals and so on. Finally, the gear, shaft and bearing checking, checking gear which includes bending strength and contact stress, axial strength and rigidity checking, including the calculation of the bearing checking is its life span, and about each transmission component materials of choice. . Keywords : Transmission; Design; Gear; Axis;CheckingII目 录摘 要IABSTRACTII第1章 绪 论11.1选题的背景11.2 设计目的及意义21.3 国内外研究现状21.3.1 国内研究现状21.3.2 国外研究现状31.4 设计主要内容3第 2 章 变速器总体方案设计52.1 设计初始数据52.2 变速器设计应满足的基本要求52.3 传动机构布置方案分析62.3.1两轴式变速器和中间轴式变速器的特点分析62.3.2 倒挡布置方案62.3.3 其他问题72.4各档齿轮位置安排72.5变速器齿轮形式与自动脱档分析82.5.1齿轮形式82.5.2变速器自动脱档分析92.6换挡机构形式92.7本章小结10第3章 变速器主要参数设计123.1 挡数的选择和确定123.2 各档传动比的确定123.2.1主减速器传动比123.2.2最低档传动比计算133.2.3 各档传动比143.2.4初选中心距143.2.5变速器的外形尺寸153.3 齿轮参数计算153.3.1 模数的选取153.3.2 齿形、压力角及螺旋角的确定153.4 各挡齿轮齿数的分配173.4.1 确定一挡齿轮的齿数173.4.2 对中心距进行修正183.4.3 确定常啮合传动齿轮副齿数及变位系数183.4.4 确定其他各挡的齿数及变位系数183.4.5 确定倒挡齿轮齿数及变位系数203.5 本章小结21第4章 变速器的校核224.1 齿轮的损坏形式224.2 齿轮强度计算224.2.1轮齿的弯曲应力234.2.2轮齿的接触应力244.2.3各档齿轮的强度校核254.3 轴的结构尺寸设计324.4 轴的强度验算334.4.1 轴的刚度的计算334.4.2 轴的强度的计算374.5轴承寿命计算404.6 本章小结43第5章 同步器的选择445.1锁销式同步器445.2锁环式同步器455.3本章小结46第6章 变速器操纵机构的选择476.1 直接操纵手动换挡变速器476.1.1 变速操纵杆的布置476.1.2换档锁装置476.2 本章小结49结 论50参考文献51致 谢52附 录53第1章 绪 论1.1选题的背景21世纪，汽车工业成为各国经济发展的支柱产业之一，汽车企业对各系统部件的设计需求旺盛。其实，汽车与人一样，也是有着整套健康系统的有机结合体。发动机是心脏，车轮、底盘与悬挂是躯干与四肢，然而连接它们的，是类似于人体经脉的变速器系统。如果汽车丧失了变速器这个中心环节，心脏、四肢与躯干再好，汽车只能如同植物人般成为废铁一堆！可以说，变速器是伴随着汽车工业出现的必然产物，是汽车上的必需品。在完成了最基本的传动功能之外，我们对变速器的要求也是越来越高，这是变速箱演变过程的首要催产素。由此可见，对汽车的变速器进行研究具有十分重要的意义。随着汽车工业的不断发展，人们对汽车的性能要求越来越高，汽车的性能、使用寿命、能源消耗、振动噪声等很大程度取决于变速器的性能，因此必须重视对变速器的设计。它的性能影响到汽车的动力性和经济性指标。变速器的结构除了对汽车的动力性、经济性有影响同时对汽车操纵的可靠性与轻便性、传动的平稳性与效率等都有直接影响。变速器与主减速器及发动机的参数做优化匹配，可得到良好的动力性与经济性；采用自锁及互锁装置，倒档安全装置，其他结构措施，可使操纵可靠，不产生跳档、乱档、自动脱档和误挂倒档；采用同步器可使换档轻便，无冲击及噪声；采用斜齿轮、修形及参数优化等措施可使齿轮传动平稳、噪声低。众多汽车工程师在改进汽车变速器性能的研究中倾注了大量心血，使变速器技术得到飞速的发展。目前许多变速器生产企业正在研发一些能大幅提高离合器、同步器寿命和行车安全性，且保留了传统有级机械变速器传动效率高、体积小、机构简单、使用可靠、易于制造、成本低、燃油消耗少和维护与使用费用低、多档位、大速比变化范围改善了汽车的动力性、燃油经济性和换档平顺性的变速器。现在汽车变速器的发展趋势是向着可调自动变速箱或无级变速器方向发展。手动变速器即MT，自动变速器包括传统AT、AMT、CVT及DCT。如果按变速结构可分为三类：圆柱齿轮、行星齿轮及锥盘。圆柱齿轮类包括MT、AMT、DCT；行星齿轮类包括传统AT及使用了多片湿式离合器替代液力变矩器的AT。锥盘类包括金属钢带CVT及半环面锥轮无级变速器等。控制技术和电子信息技术的高速发展，使得自动变速器得到快速发展，手动变速器向自动变速器发展的趋势越发明显。新技术的发展一方面仍在不断改善现有变速器的性能。我所要设计的是手动变速器也就是MT。MT的优势是传动效率高及成本低，但换档复杂。AMT传动效率也高。且具备自动换档功能，但换档冲击性有待解决。1.2 设计目的及意义汽车变速器的设计是一个复杂的系统工程，其设计的成功与否决定着车辆的平顺性、动力性和燃油经济性等多方面的设计要求。这就对变速器设计人员提出较高的要求。我们除了要对汽车变速器的结构进行了合理的布置外，还运用了材料力学、机械原理、机械设计等知识，对变速器的重要零件轴和齿轮进行受力分析，强度、刚度的校核，以及为这些零件选择合理的工程材料和热处理方法，同时也为变速器选择合理的同步器和操纵机构。本设计研究基本内容是比亚迪F3R的机械变速器的组成、结构与原理，弄清楚同步器、齿轮、轴等零部件之间的配合关系。选择标准齿轮模数在总当数和一档传动比确定后，合理分配各档位的速比，接着计算出齿轮参数和中心距，并对齿轮进行强度验算，确定齿轮的结构与尺寸，绘制出所有齿轮的零件图，根据经验公式初步计算出所有轴的基本尺寸，对每个档位下对轴的刚度和强度进行验算，确定出轴的结构与尺寸，绘制出各个轴的结构与尺寸，对现有传统变速器的结构进行改进、完善，最终完成变速器的零件图和装备图的绘制。利用计算机辅助设计软件绘制变速器的各零件的零件图，并完成变速器的总装配图。在此次设计中对变速器作了总体设计，对变速器的传动方案进行了选择，变速器的齿轮和轴做了详细的设计计算，对同步器和一些标准件做了选型设计。 1.3 国内外研究现状1.3.1 国内研究现状 改革开放30年来，我国汽车变速器行业随着整车行业的快速发展而不断发展壮大，形成了一批颇具规模的变速器企业。大多数本土变速器企业在引进消化吸收国外先进技术方面取得了突出成绩，并不断坚持自主创新，在手动变速器领域,，尤其是在重型车用和微型车用手动变速器上，涌现了大量自主创新的产品。另外，一些跨国公司独资或合资的变速器企业开始陆续在中国设厂，为满足持续高速增长的中国汽车市场需求作出了非常大的贡献。随着中共十七届五中全会召开，中国政府起草并通过了国家“十二五”规划，规划中明确提出，中国迫切需要完成从汽车大国到汽车强国的转变。中国要成为汽车强国，首先要克服自主技术这块短板。而汽车的核心部分动力总成，仍是国内一直没有完全掌握的关键汽车零部件技术之一。目前，在中国乘用车手动变速器市场，国产品牌已占主导地位，随着中国乘用车市场的快速发展，对变速器的要求无论从数量上还是从技术水平上均不断提高，但技术落后严重阻碍着国产品牌变速器企业的发展。虽然现在越来越多的人在买车的时候选择了自动变速器，但是在中国，手动变速器仍然是车用变速器的主流。具体有两个原因：首先，目前国内企业已经基本掌握对手动变速器的开发，所以在一定程度上加大了手动变速器的价格优势；另外，绝大多数中国驾驶者在学车时就用的是手动车，他们更加享受手动车带来的驾驶乐趣2006年中国手动档乘用车共销售354.54万辆，较2005年增长20.54%。2007年19月份，手动档乘用车共销售308.65万辆，同比增长21.70%。在中国乘用车用手动变速器市场中，国产品牌占主导地位，进口量很小，因而随着手动档乘用车销量的快速增长，手动变速器市场也将不断扩大，随着全球能源及原材料价格的不断上涨，汽车销售价格的下降，要求汽车变速器向着体积小质量轻、承载能力大、结构紧凑上发展。这就要求零件设计结构机械性能也要相应有所改变，向着小巧紧凑高强度，高刚性方向改进，进而也要求有新技术新工艺来保证能够制造出来。1.3.2 国外研究现状国外在手动变速器的研究上开始趋于自动变速器，这是为了节省燃油以及缓解驾驶者在频繁换挡中产生的疲劳感等一系列缺点。据预测，2013年欧洲变速器市场上，配备手动变速器的汽车将占52%，配备自动手动变速器的将占10%，配备无极变速器的将占2%，配备双离合器变速器的将占16%，配备自动变速器的将占20%。,可见手动变速器依然占据着半壁江山，这证实了手动变速器在消费者心中的分量。国外专家指出，新变速器产品还在不断研发的过程中，因此，今后汽车市场的变速器情况可能还会出现一些变化。 目前许多变速器生产企业正在研发一些燃油经济性更好、换挡性能更高的变速器，以满足市场上的多层次需求。例如，某公司正在研制一种传动效率可达92%、换挡性能更好的变速器。1.4 设计主要内容 本次设计的变速器是在原有比亚迪F3R的变速器的基础上，在给定发动机输出转矩、转速及最高车速、最大爬坡度等条件下，主要完成传动机构的设计，并绘制出变速器装配图及主要零件的零件图。1、对变速器传动机构的分析与选择 通过比较两轴和中间轴式变速器各自的优缺点，以及所设计车辆的特点，确定传动机构的布置形式。2、变速器主要参数的选择：档数、传动比、中心距、齿轮参数等。3、变速器齿轮强度校核 变速器齿轮强度的校核主要对变速器的齿根弯曲疲劳强度和齿面接触疲劳强度进行校核。4、轴的基本尺寸计算及强度校核 对于轴的强度计算则是对轴的刚度和强度分别进行校核。5、轴承的选择与寿命计算 对变速器轴的支撑部分选用圆锥磙子轴承，寿命计算是按汽车的大修里程来衡量，轿车的为30万公里。 本次设计主要是查阅近几年来有关国内外变速器设计的文献资料，结合所学专业知识，在老师的正确指导下进行设计。通过比较不同方案和方法选取最佳方案进行设计，计算变速器的齿轮的结构参数并对其进行校核计算；同时对同步器、换档操纵机构等结构件进行分析设计；另外，对现有传统变速器的结构进行改进、完善。第 2 章 变速器总体方案设计2.1 设计初始数据 变速器设计所需的汽车基本参数如表2.1:表2.1 设计基本参数表发动机型号BYD473QB排量1500ml发动机最大功率75kw 最高车速 170km/h 总质量1170kg 最大转矩135 Nm最大功率转速5800 r/min最大扭矩转速4800 r/min2.2 变速器设计应满足的基本要求汽车传动系是汽车的核心组成部分。其任务是调节、变换发动机的性能，将动力有效而经济地传至驱动车轮，以满足汽车的使用要求。变速器是完成传动系任务的重要部件，也是决定整车性能的主要部件之一。变速器的结构要求对汽车的动力性、燃料经济性、换档操纵的可靠性与轻便性、传动平稳性与效率等都有直接的影响。随着汽车工业的发展，轿车变速器的设计趋势是增大其传递功率与重量之比，并要求其具有更小的尺寸和良好的性能。在汽车变速器的设计工作开始之前，首先要根据变速器运用的实际场合来对一些主要参数做出选择。主要参数包括中心距、变速器轴向尺寸、轴的直径、齿轮参数、各档齿轮的齿数等。（1）正确选择变速器的档位数和传动比，使之与发动机参数优化匹配，以保证汽车具有良好的动力性与经济性；（2）设置空挡，用来切断发动机动力向驱动轮的传输；（3）设置倒挡，使汽车能倒退行驶；（4）设置动力输出装置，需要时能进行功率输出；（5）换挡迅速、省力、方便；（6）工作可靠；（7）变速器应有高的工作效率；（8）变速器的工作噪声低。除此之外，变速器还应当满足轮廓尺寸和质量小、制造成本低、拆装容易、维修方便等要求。2.3 传动机构布置方案分析2.3.1两轴式变速器和中间轴式变速器的特点分析1两轴式变速器 两轴式变速器多用于发动机前置前轮驱动的汽车上。其特点是：变速器输出轴与主减速器主动齿轮做成一体，发动机纵置时，主减速器采用弧齿锥齿轮或准双曲面齿轮，发动机横置时则采用斜齿圆柱齿轮；多数方案的倒档传动常用滑动齿轮，其他档位均采用常啮合齿轮传动。与中间轴式变速器相比，它具有轴和轴承数少，结构简单、轮廓尺寸小、易布置等优点。此外，各中间档因只经一对齿轮传递动力，故传动效率高，同时噪声低。但两轴式变速器不能设置直接档，所以在高档工作时齿轮和轴承均承载，工作噪声增大且易损坏；受结构限制其一档速比不能设计的很大；对于前进档，两轴式变速器输入轴的传动方向与输出轴的传动方向相反。2中间轴式变速器 中间轴式变速器多用于发动机前置后轮驱动汽车和发动机后置后轮驱动的汽车上。其特点是：变速器一轴后端与常啮合齿轮做成一体。绝大多数方案的第二轴前端经轴承支承在第一轴后端的孔内，且保持两轴轴线在同一条直线上，经啮合套将它们连接后可得到直接档，使用直接档，变速器齿轮和轴承及中间轴不承载，发动机转矩经变速器第一轴和第二轴直接输出，此时变速器的传动效率高，可达90%以上，噪声低，齿轮和轴承的磨损减少。因为直接档的利用率要高于其他档位，因而提高了变速器的使用寿命。在除直接档以外的其他档位工作时，中间轴式变速器的传动效率略有降低，这是它的缺点。2.3.2 倒挡布置方案常见的倒档布置方案如图2.2所示。图2.2b方案的优点是倒档利用了一档齿轮，缩短了中间轴的长度。但换档时有两对齿轮同时进入啮合，使换档困难；图2.2c方案能获得较大的倒档传动比，缺点是换档程序不合理；图2.2d方案对2.2c的缺点做了修改；图2.2e所示方案是将一、倒档齿轮做成一体，将其齿宽加长；图2.2f所示方案适用于全部齿轮副均为常啮合的齿轮，换档换更为轻便。与前进档位比较，倒档使用率不高，而且都是在停车状态下实现换倒档，故多数方案采用直齿滑动齿轮方式换倒档。为实现倒档传动，有些方案利用在中间轴和第二轴上的齿轮传动路线中，加入一个中间传动齿轮的方案。图2.2 倒档的布置方案综合考虑以上因素，为了换档轻便，减小噪声，倒档传动采用图2.2f所示方案。2.3.3 其他问题 经常使用的挡位，其齿轮因接触应力过高而造成表面电蚀损坏。将高挡布置在靠近轴的支承中部区域较为合理，在该区因轴的变形而引起的齿轮偏转角较小，齿轮保持较好的啮合状态，偏载减少能提高齿轮寿命。某些汽车变速器有仅在好路或空车行驶时才使用的超速挡。使用传动比小于1（为0.70.8）的超速挡，能够充分地利用发动机功率，使汽车行驶1km所需发动机曲轴的总转速降低，因而有助于减少发动机磨损和降低燃料消耗。但是与直接挡比较，使用超速挡会使传动效率降低，噪声增大。机械式变速器的传动效率与所选用的传动方案有关，包括传递动力时处于工作状态的齿轮对数，每分钟转速，传递的功率，润滑系统的有效性，齿轮和壳体等零件的制造精度等。 2.4各档齿轮位置安排各齿轮副的相对安装位置对于整个变速器的结构布置有很大的影响。各档位置的安排应考虑以下四个方面：1整车总布置 根据整车的总布置，对变速器输入轴和输出轴的相对位置和变速器的轮廓形状以及换档机构提出要求。2驾驶员的使用习惯 人们习惯于按档的高低顺序，由左到右或由右到左排列来换档。值得注意的是倒档，虽然他是平常换档序列之外的一个特殊档位，然而却是决定序列组合方案的重要环节。按习惯，倒档最好与序列不接合。从安全角度考虑，将倒档与一档放在一起较好。3提高平均传动效率 为提高平均传动效率，在中间轴式变速器中，普遍采用具有直接档的传动方案，并尽可能地将使用时间最多的档位设计成直接档。4改善齿轮受载状况 各档齿轮在变速器中的位置安排，应考虑齿轮的受载状况。承受载荷大的低档齿轮，一般安置在离轴承较近的地方，以较小轴的变形，使齿轮的重叠系数不致下降过多。变速器齿轮主要是因接触应力过高而造成表面点蚀损坏，因此将高档齿轮安排在离两支撑较远处较好。因为变速器在一档和倒档工作时有较大的力，所以无论是两轴式变速器还是中间轴式变速器的低档与倒档，都应当布置在靠近轴的支承处，以减少轴的变形，保证齿轮重合度下降不多，然后按照从低档到高档顺序布置各挡齿轮，这样做既能使轴有足够大的刚性，又能保证容易装配。2.5变速器齿轮形式与自动脱档分析2.5.1齿轮形式变速器齿轮有直齿圆柱齿轮和斜齿圆柱齿轮两种。斜齿圆柱齿轮与直齿圆柱齿轮比较，有运转平稳、作时噪声低等优点；缺点是制造时工艺复杂，工作时有轴向力。变速器中的常啮合齿轮均采用斜齿圆柱齿轮，尽管这样会使常啮合齿轮数增加，并导致变速器的转动惯量增大。直齿圆柱齿轮仅用于低档和倒档。变速器齿轮可以与轴设计为一体或与轴分开，然后用花键、过盈配合或者滑动支承等方式之一与轴连接。齿轮尺寸小又与轴分开，其内径直径到齿根圆处的厚度（图2-2）影响齿轮强度。要求尺寸应该大于或等于轮齿危险断面处的厚度。为了使齿轮装在轴上以后，保持足够大的稳定性，齿轮轮毂部分的宽度尺寸，在结构允许条件下应尽可能取大些，至少满足尺寸要求： 式中：花键内径。图2-2 变速器齿轮尺寸控制图齿轮表面粗糙度数值降低，则噪声减少，齿面磨损速度减慢，提高了齿轮寿命。变速器齿轮齿面的表面粗糙度应在m范围内选用。2.5.2变速器自动脱档分析自动脱档是变速器的主要故障之一。由于接合齿磨损、变速器刚度不足以及振动等原因，都会导致自动脱档。为解决这个问题，除工艺上采取措施以外，目前在结构上采取措施且行之有效的方案有以下几种：1将两接合齿的啮合位置错开，如图2-3a所示。这样在啮合时，使接合齿端部超过被接合齿的13mm。使用中两齿接触部分受到挤压同时磨损，并在接合齿端部形成凸肩，可用来阻止接合齿自动脱档。2将啮合齿套齿座上前齿圈的齿厚切薄（切下0.30.6mm），这样，换档后啮合套的后端面被后齿圈的前端面顶住，从而阻止自动脱档，如图2-3b所示。3将接合齿的工作面设计并加工成斜面，形成倒锥角（一般倾斜23），使接合齿面产生阻止自动脱档的轴向力，如图2-3c所示。这种方案比较有效，应用较多。将接合齿的齿侧设计并加工成台阶形状，也具有相同的阻止自动脱档的效果。a） b) c)图2-3防止自动脱挡的机构措施2.6换挡机构形式变速器换挡机构有直齿滑动齿轮，啮合套和同步器换挡三种形式。汽车行驶时各挡齿轮有不同的角速度，因此用轴向滑动直齿齿轮的方式换挡，会在轮齿端面产生冲击，并伴随有噪声。这使齿轮端部磨损加剧并过早损坏，同时使驾驶员精神紧张，而换挡产生的噪声又使乘坐舒适性降低。只有驾驶员用熟练的操作技术（如两脚离合器），时齿轮换挡时无冲击，才能克服上述缺点。但是该瞬间驾驶员注意力被分散，会影响行驶安全性。因此，尽管这种换挡方式结构简单，但除一挡，倒挡外已很少使用。由于变速器第二轴齿轮与中间轴齿轮处于常啮合状态，所以可用移动啮合套换挡。这时，因同时承受换挡冲击载荷的接合齿齿数多。而轮齿又不参与换挡，它们都不会过早损坏，但不能消除换挡冲击，所以仍要求驾驶员有熟练的操作技术。此外，因增设了啮合套和常啮合齿轮，使变速器旋转部分的总惯性矩增大。因此，目前这种换挡方法只在某些要求不高的挡位及重型货车变速器上应用。这是因为重型货车挡位间的公比较小，则换挡机构连件之间的角速度差也小，因此采用啮合套换挡，并且还能降低制造成本及减小变速器长度。使用同步器能保证迅速、无冲击、无噪声换挡，而与操作技术的熟练程度无关，从而提高了汽车的加速性、燃油经济性和行驶安全性。同上述两种换挡方法比较，虽然它有机构复杂、制造精度要求高、轴向尺寸大等缺点，但仍然得到广泛应用。使用同步器或啮合套换挡，其换挡行程要比滑动齿轮换挡行程小。在滑动齿轮特别宽的情况下，这种差别就更为明显。为了操纵方便，换入不同挡位的变速杆行程要求尽可能一样。自动脱挡是变速器的主要故障之一。为解决这个问题，除工艺上采取措施外，目前在结构上采取措施比较有效的方案有以下几种：互锁装置是保证移动某一变速叉轴时，其它变速叉轴互被锁住，该机构的作用是防止同时挂入两档，而使挂档出现重大故障。常见的互锁机构有：（1）互锁销式图2.4是汽车上用得最广泛的一种机构，互锁销和顶销装在变速叉轴之间，用销子的长度和凹槽来保证互锁。图2.4，a为空档位置，此时任一叉轴可自由移动。图2.4，b、c、d为某一叉轴在工作位置，而其它叉轴被锁住。图2.4 互锁销式互锁机构（2）摆动锁块式图2.5为摆动锁块式互锁机构工作示意图，锁块用同心轴螺钉安装在壳体上，并可绕螺钉轴线自由转动，操纵杆的拨头置于锁块槽内，此时，锁块的一个或两个突起部分A档住其它两个变速叉轴槽，保证换档时不能同时挂入两档。2.7本章小结 本章首先先确定了设计变速器所需的汽车主要参数以及设计变速器所应满足的基本要求，对自己的设计也有了一定的规范。然后又对变速器的传动机构和档位的布置形式的进行了简单的介绍，分析了各个传动方案的优缺点，选取了合理高效的的传动方案和一些在设计变速器时常遇的问题，为后面齿轮和轴的计算打下了良好的基础。最后对齿轮的形式做了介绍和优缺点的比较，通过以上比较合理的选择齿轮形式。分析了几种换挡形式，和容易出现的问题，并提供了相关的解决方法第3章 变速器主要参数设计3.1 挡数的选择和确定在最低挡传动比不变的条件下，增加变速器的当属会是变速器相邻的低挡与高挡之间传动比比值减小，是换挡工作容易进行。要求相邻挡位之间的传动比比值在1.8以下,该制约小换挡工作越容易进行。要求高挡区相邻挡位之间的传动比比值要比低挡区相邻挡位之间的传动比比值小。近年来为了降低油耗，变速器的挡数有增加的趋势。目前轿车一般用45个挡位，级别高的轿车变速器多用5个挡，货车变速器采用45个挡位或多挡。装载质量在23.5T的货车采用5挡变速器，装载质量在48T的货车采用6挡变速器。多挡变速器多用于重型货车和越野车。本设计为5挡变速器。3.2 各档传动比的确定3.2.1主减速器传动比发动机转速与汽车行驶速度之间的关系式为： （3.1）式中 汽车行驶速度（km/h）； 发动机转速（r/min）； 车轮滚动半径（m）； 变速器传动比； 主减速器传动比、 主动及被动齿轮节圆半径(mm)。其中：斜齿轮，直齿轮所以：斜齿轮，；直齿轮，。斜齿轮法向模数直齿轮模数斜齿轮当量齿数直齿轮齿数将所有参数带入式(4.3)得：斜齿轮 (4.4)直齿轮 (4.5)将作用在变速器第一轴上的载荷作为计算载荷时，变速器齿轮的许用接触应力见表4.1。表4.1 变速器齿轮的许用接触应力齿轮/MPa渗碳齿轮液体碳氮共渗齿轮一档和倒档190020009501000常啮合齿轮和高档130014006507004.2.3各档齿轮的强度校核1计算倒档直齿轮11，12，13的弯曲应力 =42，=11，=23，=0.132，=0.143，=0.110，=3.5mm，=7.0，=1079.494Nm，=329.340Nm，=654.464Nm=613.651MPa400850MPa= 806.474MPa400850Mpa= 815.248MPa400850MPa2计算一档斜齿轮9，10的弯曲应力=45，=13，=0.128，=0.142，=1083.478Nm，=329.340Nm，=29.54，=3mm，=8.5=340.640MPa180350MPa=323.081MPa180350MPa3计算二档斜齿轮7，8的弯曲应力=41，=17， =0.125，=0.145，=754.894Nm，=329.340Nm，=29.54，=3mm，=8.5=266.741MPa180350MPa=241.950MPa180350MPa4计算三档斜齿轮5，6的弯曲应力=36，=22，=0.121，=0.153，=512.190Nm，=329.340Nm，=29.54，=3mm，=8.5=212.932MPa180350MPa=177.186MPa180350MPa5计算四档斜齿轮3，4的弯曲应力=30，=28， =0.113，=0.158，=335.362Nm，=329.340Nm，=29.54，=3mm，=8.5=179.148MPa180350MPa=134.812MPa180350MPa6计算常啮合齿轮1，2的弯曲应力=24，=34， =0.154，=0.119，=244.608Nm，=329.340Nm，=29.54，=3mm，=8.5=119.850MPa180350MPa=147.407MPa180350MPa7计算一档斜齿轮9，10的接触应力=45，=13，=155.17，=44.83，=1083.478Nm，=329.340Nm，=29.54，=8.5，=3mm=10.13mm=35.06mm = =1238.32MPa19002000MPa =1270.18MPa19002000MPa8计算二档斜齿轮7，8的接触应力=41，=17，=141.38，=58.62，=754.894Nm，=329.340Nm，=29.54，=8.5，=3mm=13.24mm=31.94mm=992.14MPa13001400MPa=1017.70MPa13001400MPa9计算三档斜齿轮5，6的接触应力=36，=22，=124.14，=75.86， =512.190Nm，=329.340Nm，=29.54，=8.5，=3mm=17.14mm=28.05mm=817.95MPa13001400MPa=839.04MPa13001400MPa10计算四档斜齿轮3，4的接触应力=30，=28，=103.45，=96.55，=335.362Nm，=329.340Nm，=29.54，=8.5，=3mm=21.81mm=23.37mm=704.24MPa13001400MPa=722.40MPa13001400MPa11常啮合斜齿轮1，2的接触应力=24，=34，=82.76，=117.24， =244.608Nm，=329.340Nm，=29.54，=8.5，=3mm=18.70mm=26.493mm=682.16MPa13001400MPa=665.04MPa13001400MPa12计算倒档直齿轮11，12，13的接触应力=42，=11，=23，=147，=38.5，=80.5，=3.5mm，=7.0，=1079.494Nm，=329.340Nm，=654.464N.m=6.58mm =13.77mm=25.14mm=1135.77MPa19002000MPa=1733.54MPa19002000MPa=1561.44MPa19002000MPa4.3 轴的结构尺寸设计变速器轴在工作时承受转矩、弯矩，因此应具备足够的强度和刚度。轴的刚度不足，在负荷的作用下，轴会产生过大的变形，影响齿轮的经常啮合，产生过大的噪声，并会降低齿轮的使用寿命。设计变速器时主要考虑的问题有： 轴的结构形状、轴的直径、长度、轴的强度和刚度等。在已知两轴式变速器中心距时，轴的最大直径和支承距离的比值可在以下范围内选取：对输入轴，=0.160.18；对输出轴，0.180.21。输入轴花键部分直径（mm）可按下式初选取： （4. 6）式中 经验系数，=4.04.6；发动机最大转矩（N.m）。输入轴花键部分直径为=20.5223.59mm初选输入、输出轴支承之间的长度=310mm。按扭转强度条件确定轴的最小直径为 （4. 7）式中 d轴的最小直径（mm）；轴的许用剪应力（MPa）；P发动机的最大功率（kw）；n发动机的转速（r/min）。得：mm所以，选择轴的最小直径为25mm4.4 轴的强度验算4.4.1 轴的刚度的计算对齿轮工作影响最大的是轴在垂直面内产生的挠度和轴在水平面内的转角。前者使齿轮中心距发生变化，破坏了齿轮的正确啮合；后者使齿轮相互歪斜，致使沿齿长方向的压力分布不均匀。初步确定轴的尺寸以后，可对轴进行刚度和强度验算。轴的挠度和转角如图4.2所示，若轴在垂直面内挠度为，在水
