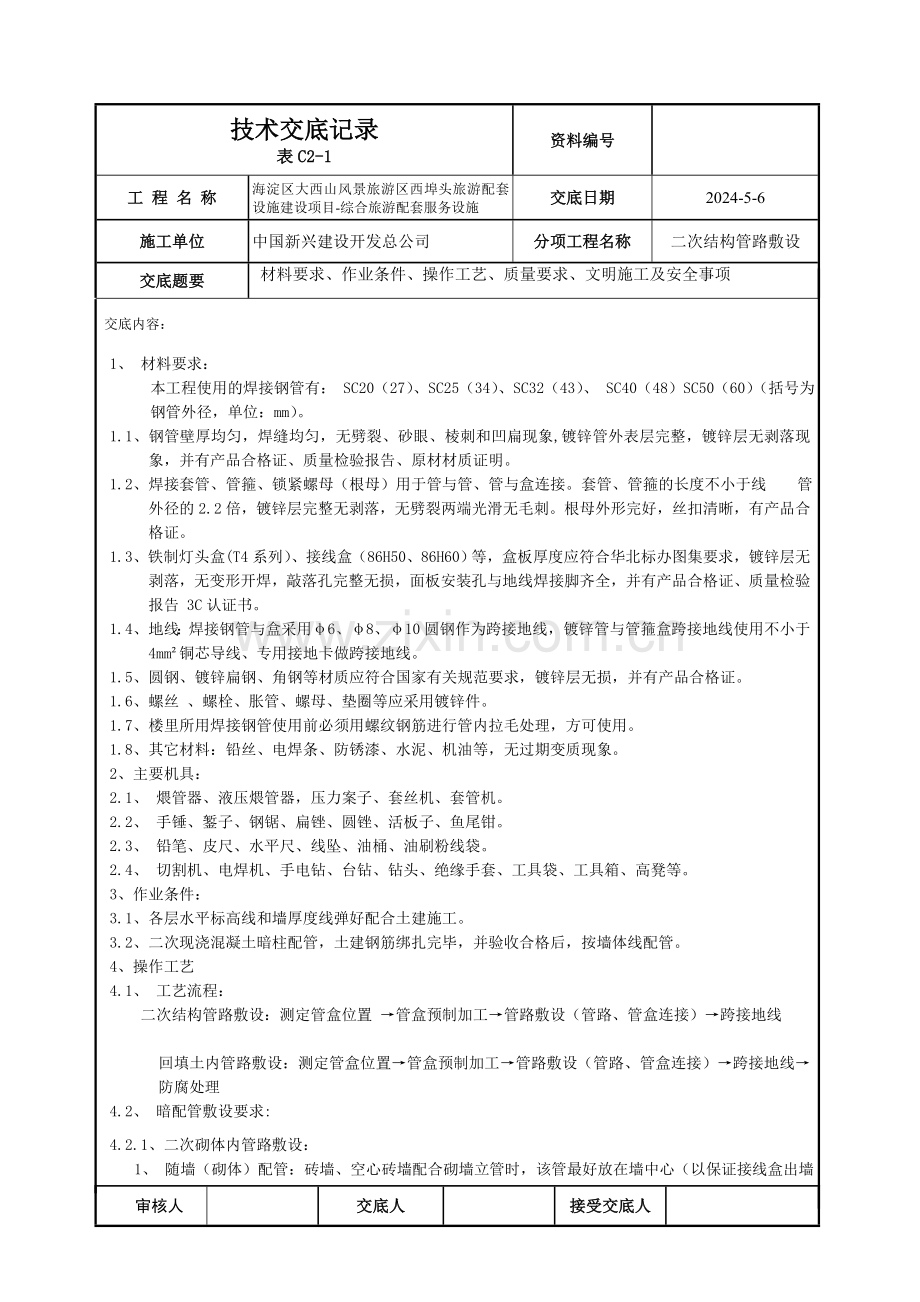

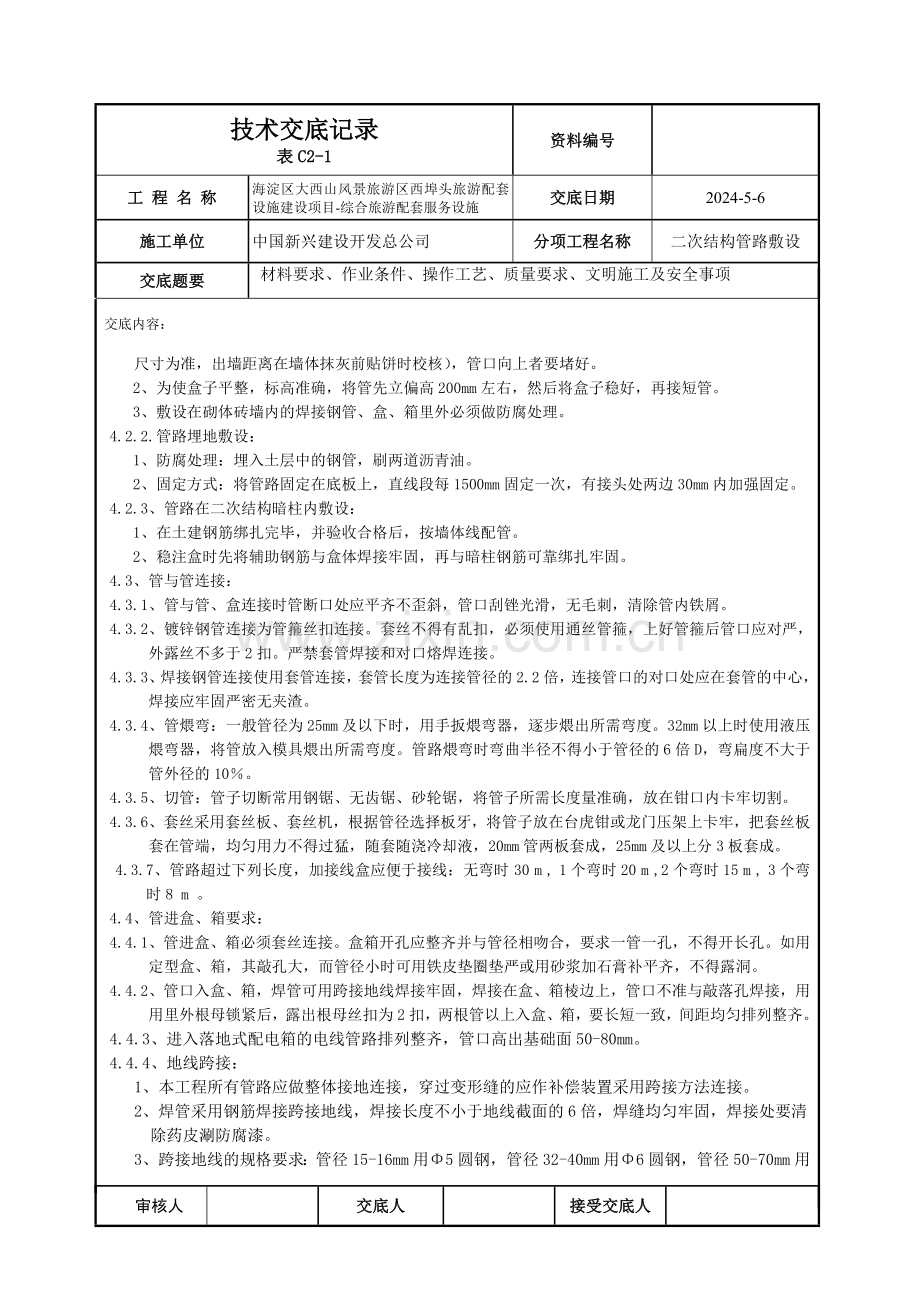

技术交底记录表C2-1资料编号工 程 名 称海淀区大西山风景旅游区西埠头旅游配套设施建设项目-综合旅游配套服务设施交底日期2024-5-6施工单位中国新兴建设开发总公司分项工程名称二次结构管路敷设交底题要 材料要求、作业条件、操作工艺、质量要求、文明施工及安全事项交底内容：1、 材料要求：本工程使用的焊接钢管有： SC20（27）、SC25（34）、SC32（43）、 SC40（48）SC50（60）（括号为钢管外径，单位：mm）。1.1、钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象,镀锌管外表层完整，镀锌层无剥落现象，并有产品合格证、质量检验报告、原材材质证明。 1.2、焊接套管、管箍、锁紧螺母 （根母）用于管与管、管与盒连接。套管、管箍的长度不小于线 管外径的2.2倍，镀锌层完整无剥落，无劈裂两端光滑无毛刺。根母外形完好，丝扣清晰，有产品合格证。1.3、铁制灯头盒(T4系列）、接线盒（86H50、86H60）等，盒板厚度应符合华北标办图集要求，镀锌层无剥落，无变形开焊，敲落孔完整无损，面板安装孔与地线焊接脚齐全，并有产品合格证、质量检验报告 3C认证书。1.4、地线：焊接钢管与盒采用6、8、10圆钢作为跨接地线，镀锌管与管箍盒跨接地线使用不小于4mm铜芯导线、专用接地卡做跨接地线。1.5、圆钢、镀锌扁钢、角钢等材质应符合国家有关规范要求，镀锌层无损，并有产品合格证。1.6、螺丝 、螺栓、胀管、螺母、垫圈等应采用镀锌件。1.7、楼里所用焊接钢管使用前必须用螺纹钢筋进行管内拉毛处理，方可使用。 1.8、其它材料：铅丝、电焊条、防锈漆、水泥、机油等，无过期变质现象。2、主要机具：2.1、 煨管器、液压煨管器，压力案子、套丝机、套管机。2.2、 手锤、錾子、钢锯、扁锉、圆锉、活板子、鱼尾钳。2.3、 铅笔、皮尺、水平尺、线坠、油桶、油刷粉线袋。2.4、 切割机、电焊机、手电钻、台钻、钻头、绝缘手套、工具袋、工具箱、高凳等。3、作业条件：3.1、各层水平标高线和墙厚度线弹好配合土建施工。3.2、二次现浇混凝土暗柱配管，土建钢筋绑扎完毕，并验收合格后，按墙体线配管。4、操作工艺4.1、 工艺流程：二次结构管路敷设：测定管盒位置 管盒预制加工管路敷设（管路、管盒连接）跨接地线 回填土内管路敷设：测定管盒位置管盒预制加工管路敷设（管路、管盒连接）跨接地线防腐处理 4.2、 暗配管敷设要求: 4.2.1、二次砌体内管路敷设：1、 随墙（砌体）配管：砖墙、空心砖墙配合砌墙立管时，该管最好放在墙中心（以保证接线盒出墙 尺寸为准，出墙距离在墙体抹灰前贴饼时校核），管口向上者要堵好。2、为使盒子平整，标高准确，将管先立偏高200mm左右，然后将盒子稳好，再接短管。3、敷设在砌体砖墙内的焊接钢管、盒、箱里外必须做防腐处理。4.2.2.管路埋地敷设：1、防腐处理：埋入土层中的钢管，刷两道沥青油。2、固定方式：将管路固定在底板上，直线段每1500mm固定一次，有接头处两边30mm内加强固定。4.2.3、管路在二次结构暗柱内敷设：1、在土建钢筋绑扎完毕，并验收合格后，按墙体线配管。2、稳注盒时先将辅助钢筋与盒体焊接牢固，再与暗柱钢筋可靠绑扎牢固。4.3、管与管连接：4.3.1、管与管、盒连接时管断口处应平齐不歪斜，管口刮锉光滑，无毛刺，清除管内铁屑。4.3.2、镀锌钢管连接为管箍丝扣连接。套丝不得有乱扣，必须使用通丝管箍，上好管箍后管口应对严，外露丝不多于2扣。严禁套管焊接和对口熔焊连接。4.3.3、焊接钢管连接使用套管连接，套管长度为连接管径的2.2倍，连接管口的对口处应在套管的中心，焊接应牢固严密无夹渣。4.3.4、管煨弯：一般管径为25mm及以下时，用手扳煨弯器，逐步煨出所需弯度。32mm以上时使用液压煨弯器，将管放入模具煨出所需弯度。管路煨弯时弯曲半径不得小于管径的6倍D，弯扁度不大于管外径的10。4.3.5、切管：管子切断常用钢锯、无齿锯、砂轮锯，将管子所需长度量准确，放在钳口内卡牢切割。4.3.6、套丝采用套丝板、套丝机，根据管径选择板牙，将管子放在台虎钳或龙门压架上卡牢，把套丝板套在管端，均匀用力不得过猛，随套随浇冷却液，20mm管两板套成，25mm及以上分3板套成。4.3.7、管路超过下列长度，加接线盒应便于接线：无弯时 30 m , 1个弯时20 m ,2个弯时15 m , 3个弯时8 m 。4.4、管进盒、箱要求：4.4.1、管进盒、箱必须套丝连接。盒箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。如用定型盒、箱，其敲孔大，而管径小时可用铁皮垫圈垫严或用砂浆加石膏补平齐，不得露洞。4.4.2、管口入盒、箱，焊管可用跨接地线焊接牢固，焊接在盒、箱棱边上，管口不准与敲落孔焊接，用用里外根母锁紧后，露出根母丝扣为2扣，两根管以上入盒、箱，要长短一致，间距均匀排列整齐。4.4.3、进入落地式配电箱的电线管路排列整齐，管口高出基础面50-80mm。4.4.4、地线跨接： 1、本工程所有管路应做整体接地连接，穿过变形缝的应作补偿装置采用跨接方法连接。2、焊管采用钢筋焊接跨接地线，焊接长度不小于地线截面的6倍，焊缝均匀牢固，焊接处要清除药皮涮防腐漆。3、跨接地线的规格要求：管径15-16mm用5圆钢，管径32-40mm用6圆钢，管径50-70mm用 10圆钢或用1根25*3镀锌扁钢，管径大于70mm的使用两根8圆钢或用2根25*3镀锌扁钢。4、镀锌钢管应用专用接地卡连接，连线采用不小于4mm的铜芯导线，不得采用熔焊连接地线。4.5、插座、开关盒配电箱安装要求: 4.5.1、当强电插座与弱电信息插口相邻时，保持强电插座位置不变，弱电信息插座口与强电插座中心距离0.5米.4.5.2、开关盒距门框间距150-180mm，有多个开关在同一位置的盒边间距40mm,标高出墙度保持一致，使用功能先照明后其他，精装图有尺寸要求的按精装图施工。4.5.3、所有在墙上的终端盒均按设计标高向上调0.1CM（盒下皮，精装部位除外）。4.5.4、电气相关配电箱及开关插座具体位置根据施工图及设计变更施工。4.5.5、稳注盒箱要求灰浆饱满，平整牢固，坐标正确。现浇混凝土墙柱中盒、箱需加支架固定。盒、箱口应与墙面平齐或凹进5mm,不能出现凸出墙面现象，凹进墙面超出15mm的需加盒套，盒套要和原盒体平整一致并可靠焊接牢固。 4.5.6、砌体墙上所有接线盒、箱里外都应做防腐处理，向上的管口做好封堵，以免掉进杂物造成二次堵管现象。在土建抹灰、挂白刷涂料之前盒箱口应有封堵物避免盒箱内二次污染。5、施工中注意的质量标准、问题：5.1、 暗设的管、盒、箱检查隐蔽工程记录。 5.2、管进盒、箱时应煨成灯叉弯，管路每隔1M处用镀锌铁丝绑扎牢固，弯曲部位按要求固定。 5.3、对于现浇混凝土结构，如墙、楼板应及时随着拆模时进行扫管，以便及时发现和处理管路被堵现象。对于砖混结构墙体应在抹时进行扫管，有问题可及时进行修改。后返工以便土建修复墙面。经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱及时堵好，在后续施工过程中，加强已配管路的成品保护，防止出现二次堵塞。5.4、盒、箱位置正确，固定牢固；管子入盒、箱处顺直；采用内外锁母时应拧紧别松动。5.5、地埋管在敷设时不宜穿过设备基础。5.6、钢管中间固定管卡最大距离：管径15-20mm固定间距1500mm, 管径25mm固定间距2000mm,管径32-40mm固定间距2500mm,管径50-65mm固定间距2500mm,管径65以上的（不含65mm)固定间距为3500mm。5.7、连接紧密，管口光滑，管子弯曲处无明显折皱油漆防腐完整，镀锌管镀锌层无剥落，暗配管保护层大于15m（消防系统管路大于30mm）。5.8、金属电线保护管、盒、箱及接地，一线敷设应符合以下规定: 连接牢固，接地线截面选用正确，需防腐的部分涂漆均匀无遗漏线路走向合理。5.9、使用油压煨管器或煨管机时，模具要配套，管子的焊缝应在反面。5.10、暗配管路弯曲过多，敷设管路时，应按设计图要求及现场情况，沿最近的路线敷设，不绕行弯曲处可明显减少。5.11、暗配管路堵塞，配管后应及时扫管，发现堵管及时修复。配管后应及时加管堵 把管口堵严实。5.12、管口不平齐有毛刷，断管后未及时铣口，应用锉把管口锉平齐，去掉毛刺再配管。6、成品保护：6.1、剔槽打洞时，应先划线，避免洞口或管槽剔的过大、过宽，影响土建施工结构质量。6.2、严禁在墙体上切剔开横槽。混凝土楼板、墙剔洞槽时均不得断筋。6.3、搬运材料和使用高登机具时，不得碰坏门窗、墙面等。7、安全措施:7.1. 使用手电钻、台钻、电焊机、切割机必须接地良好，并戴好绝缘手套防止触电事故。7.2. 操作高度超过2米，必须系好安全带，并卡环扣在安全牢固处高挂低用。电焊工戴好防护罩和穿绝缘鞋戴电焊手套；申请动火批准后带好消防器材并设专人监护。7.3. 使用高登要有可靠的防滑措施，严禁两人同上一个高凳上。7.4. 进入现场必须戴好安全帽，并将安全帽带系好。7.5. 电气人员进入现场进行电气操作必须穿绝缘鞋，以防触电。7.6. 使用气焊，申请动火批准后作好防火措施，有专人监护，方可使用。7.7. 施工完毕或下班后要关闸切断电源并锁好配电箱。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落审核人交底人接受交底人
