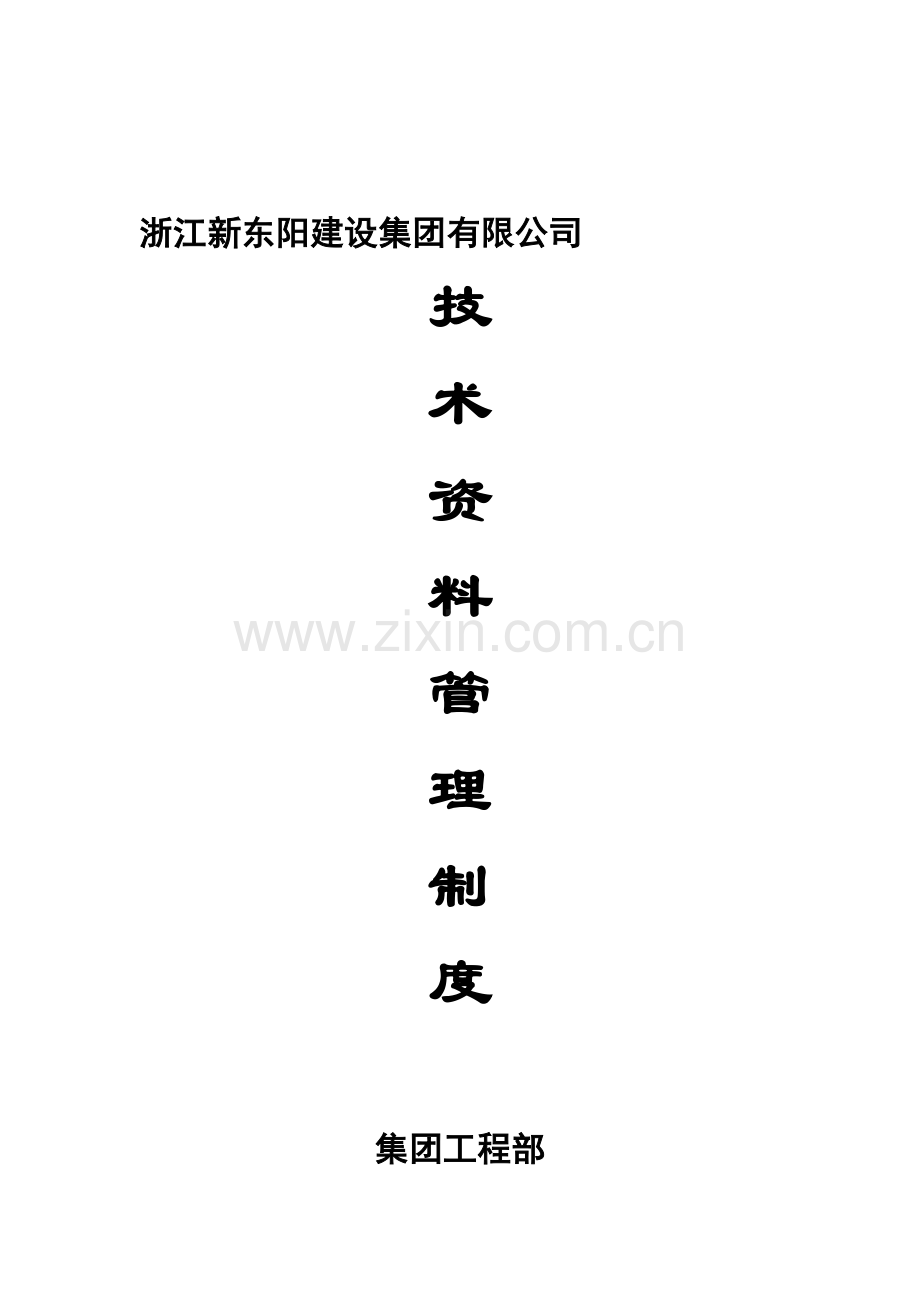

浙江新东阳建设集团有限公司
技
术
资
料
管
理
制
度

集团工程部
2013年2月

目 录

1、一、目 的--------------------------------------------3
2、二、适用范围------------------------------------------3
3、三、引用文件------------------------------------------3
4、四、职能部门及人员职责--------------------------------4
5、五、资料定义------------------------------------------5
6、六、工程管理资料卷明细--------------------------------8

第四章、技术资料管理制度

一、目的
为了加强工程技术资料的管理，规范工程施工档案资料的管理工作，便于对工程进行检查验收，保证完整、准确、及时的反映工程质量、进度，符合施工规范和工程竣工要求，根据国家《建筑施工质量验收统一标准》、《建设工程文件归档整理规范》等有关规定，结合公司的实际情况，特制定本制度。
二：适用范围
本制度适用于本公司开发承建的建筑工程，依据有关管理规定，在施工全过程中形成的应当归档保存的文字资料、各种图表、表格、图纸、音像资料等技术文件的总称。它是工程施工管理及竣工验收、交付使用的必备条件。也是对工程进行检查、验收、管理、使用、维护、改建和扩建的依据。
对工程开始组织施工到工程竣工，在施工过程中形成的前期施工准备文件、工程管理资料、工程技术资料、工程施工记录、工程试验检查记录、工程验收资料及竣工图及申报创优工程需要的音像等技术资料的积累、整理、编制、报送和移交归档的规定和要求。
三、引用文件
《中华人民共和国建筑法》
《建设工程质量管理条例》
《建筑施工质量验收统一标准》
《建设工程文件归档整理规范》
四、职能部门及人员职责
1、项目经理调配合格的资料员，指导、督促、监督资料员对项目技术资料的管理工作。参与项目施工组织设计和工程资料的优化审查。
2、项目工程师负责对项目技术资料的审查、管理工作。组织领导项目的图纸会审及工程设计修改、洽商变更工作。组织领导编制项目施工组织设计、施工方案、专业施工方案、方案技术交底。定期组织相关人员对项目部技术资料、分包方资料进行全面检查，出现问题及时限期整改。
3、质量员负责项目质量保证资料、施工试验、施工记录、隐检、预检等的填写及报验工作以及进场材料、设备、构配件的报送审批工作。
4、施工员负责分部分项工程隐蔽、预检、施工记录、测量放线复核和施工日志等资料的填写工作。指导、检查项目实验室工作，及时通知项目实验员进行试验及取样工作。
5、资料员负责所有技术资料（包括竣工资料）的收集、汇总、整理工作，对不合格资料限期整改，配合项目工程师和施工员指导、督促、检查分包发技术资料工作。根据公司规定在施工各阶段预先向项目有关人员进行技术资料交底。工程技术资料应随施工进度及时整理，按专业系统归类，认真填写，做到字迹清楚，项目齐全，记录准确、真实，完整有效。工程竣工将完整技术资料按要求组卷成册，报送相关部门。
五、定义
1、施工技术资料的管理
施工技术资料应由专人管理，各单位管理人员应熟悉和掌握本单位技术资料情况，明确项目部每个人的责任，使技术资料处于受控状态。项目部应按竣工验收条件的规定和创优要求，及时组织人员认真检查竣工资料，并按公司的要求建立健全竣工资料管理制度，实行科学收集，定向移交，统一归口，建立相应台账，做到分类存放，摆放整齐，便于存取和检索。
2、项目部竣工资料的整理应符合下列要求：
①、技术资料的整理必须与工程施工进度同步。应始于工程开工，终于工程竣工，内容完整、齐全，数量准确、可靠，资料真实、具体明晰，手续齐全，书写整洁，能反映该工程施工全貌。真实记录施工全过程；按形成规律收集，按要求分类组卷。
②、工程检验资料的整理应按单位工程、分部（子分部）工程、分项工程划分的顺序，分类组卷。
③、技术资料应按时间先后和特性进行排列、编目，编目本着合理、完整、易找的原则。每卷（盒）资料有总、分目录和封面，每卷（盒）的封面和侧背面应标明工程名称、案卷题名、案卷编号、编制单位、负责人、编制日期等。
④、竣工图的整理应区别情况按竣工验收的要求组卷。
⑤、交付竣工验收的施工项目必须有与竣工目录相符的分类组卷档案。项目部向甲方、城建档案馆和公司档案室移交竣工资料时，应按规定办理移交手续，检查验证手续必须签字完备。
⑥、技术资料采用统一的纸张和装具，严格按照项目所在地有关规定执行。
3、竣工资料的汇总整理按下列要求进行：
①、由项目部实行工程总承包的，项目部负责收集、整理施工过程中形成的全部施工技术资料。由项目部兼管的分包项目，监管分包单位施工技术档案资料的收集与管理，项目部应对分包单位档案资料的形成与归档提出具体的要求。项目竣工时土建统一负责。项目协助汇总，并向建设单位、公司档案室提交完整、准确的项目竣工档案资料。
②、项目部成员调动工作岗位时，应将自己保管的所有技术档案资料移交项目经理部相关人员，办理交接手续后方可离开，不得将档案资料带走或据为己有。上述交接工作由项目负责人主持进行，并对交接工作的质量负责。
4、施工过程中形成的声像资料管理
①、施工中的声像资料是指在施工过程中形成的具有保存价值的照片、胶片、录像带、录音带、磁盘、光盘等为载体的历史记录，是施工技术归档资料的组成部分，均属声像归档的管理范围。
②、公司对声像资料归档实行集中统一管理。公司办公室（档案室）负责公司声像资料归档的管理工作，对项目施工过程中声像资料的形成、积累和归档工作进行指导、监督和检查。项目部对音像资料必须按规定要求进行归档。
5、工程施工技术资料必须真实的反映工程的实际情况，保证资料的完整、准确，作为竣工移交的各类资料必须由负责人审核。
6、施工技术档案资料整理的套数：公司在与建设单位签订施工合同时，应对施工技术资料的编制责任和移交期限做出明确规定。施工合同有规定的按施工合同规定的套数编制，合同中没有明确规定的，编制时不少于三套，移交建设单位二套（建设单位自存一套，移交城建档案馆一套），报送公司档案室保存一套（分公司项目部如建有档案室则增制一套）。
7、施工技术资料可按照细目分类管理，建立文件清单、受控文件有效文件、作废文件目录、在文件上进行标识。
8、工程施工技术资料的主要内容及分类包括：
①、设计文件资料：包括设计图、参考图、变更设计、设计图审核、设计图优化和各种规范、验证等。
②、过程控制资料：包括检验批记录、分项工程评定、分部验收记录、技术交底及技术交底发放记录、工程试验、试验检验及测量设备台账等。
③、施工技术管理资料：包括项目部形成的各种文件、会议记录和会议签到表、施工组织设计、施工规范、验收标准、创优规划、保证工程质量、安全和环境保护措施、管理方案、应急预案、施工技术小结或总结、竣工文件相关资料、施工过程验收及竣工验收记录、竣工验收报告等。
④、工程试验资料：包括原材料试验检验报告、材料合格证、成品及本成品质量合格证、原始检查试验资料、理论配合比、施工配合比、进场检验、试件记录等。
⑤、其他技术资料，含文字、图纸、照片、录音、录像及电子版技术资料。
9、所有资料要求有详细的项目施工资料总目录及卷内目录，对资料设立文件清单。
六、工程管理资料整理明细
向公司档案室报送移交的施工技术档案资料的内容及排列顺序规定如下：

工程管理资料卷
C1-1
工程开工报审表
C1-2
施工组织设计／施工方案
C1-3
技术交底记录
C1-4
施工日志
C1-5
预验工程记录
C1-6
施工现场质量管理检查记录
C1-7
工程竣工施工总结
C1-8
工程质量保修书
土 建 卷
C2-1
图纸会审、设计变更、洽商记录
C2-2
工程定位测量、放线记录
C2-3
原材料出厂合格证书进场检验报告
C2-4
施工试验报告及见证检验报告
C2-5
隐蔽工程验收记录
C2-6
施工记录
C2-7
预制构件、预拌混凝土、门窗合格证
C2-8
地基、基础、主体结构检验及抽样检测资料
C2-9
工程质量事故调查处理资料
C2-10
分部（子分部）工程质量验收记录
C2-11
分项工程质量验收记录
C2-12
新材料、新工艺施工记录
C3-1
屋面淋水试验记录
C3-2
地下室防水效果检查记录
C3-3
有防水要求的地面蓄水试验记录
C3-4
建筑物垂直度、标高、全高测量记录
C3-5
抽气道、垃圾道检查记录
C3-6
幕墙及外窗气密性、水密性、耐风压检测报告
C3-7
沉降观测记录
C3-8
节能、保温测试记录
C3-9
室内环境检测报告
给排水与采暖卷
C2-13
图纸会审、设计变更、洽商记录
C2-14
材料、配件、设备出厂合格证及进场检（试）验报告
C2-15
管道、设备强度试验、严密性试验记录
C2-16
隐蔽工程验收记录
C2-17
系统清洗、灌水、通球试验记录
C2-18
施工记录
C2-19
分部（子分部）工程质量验收记录
C2-20
分项工程质量验收记录
C3-10
给水管道通水试验记录
C3-11
暖气管道、散热器压力试验记录
C3-12
卫生器具满水试验记录
C3-13
消防管道燃气管道压力试验记录
C3-14
排水干管道通球试验记录
电 气 卷
C2-21
图纸会审、设计变更、洽商记录
C2-22
材料、配件、设备出厂合格证及进场检（试）验报告
C2-23
设备调试记录
C2-24
接地、绝缘电阻测试记录
C2-25
隐蔽工程验收记录
C2-26
施工记录
C2-27
分部（子分部）工程质量验收记录
C2-28
分项工程质量验收记录
C3-15
照明全负荷试验记录
C3-16
大型灯具牢固性试验记录
C3-17
避雷接地电阻测试记录
C3-18
线路、插座、开工接地检验记录
通风与空调卷
C2-29
图纸会审、设计变更、洽商记录
C2-30
材料、配件、设备出厂合格证及进场检（试）验报告
C2-31
制冷、空调、水管道强度试验、严密性试验记录
C2-32
隐蔽工程验收记录
C2-33
制冷设备运行调试记录
C2-34
通风、空调系统调试记录
C2-35
施工记录
C2-36
分部（子分部）工程质量验收记录
C2-37
分项工程质量验收记录
C3-19
通风、空调系统试运行记录
C3-20
风量、温度测试记录
C3-21
洁净室洁净度测试记录
C3-22
制冷机组试运行调试记录
电 梯 卷
C2-38
图纸会审、设计变更、洽商记录
C2-39
材料、配件、设备出厂合格证及进场检（试）验报告
C2-40
隐蔽工程验收记录
C2-41
施工记录
C2-42
接地、绝缘电阻测试记录
C2-43
负荷试验、安全装置检查记录
C2-44
分部（子分部）工程质量验收记录
C2-45
分项工程质量验收记录
C3-23
电梯运行记录
C3-24
电梯安全装置检测报告
建筑智能化卷
C2-46
图纸会审、设计变更、洽商记录
C2-47
材料、配件、设备出厂合格证及进场检（试）验报告
C2-48
隐蔽工程验收记录
C2-49
系统功能测定及设备调试记录
C2-50
系统检测报告
C2-51
系统技术、操作和维护手册
C2-52
系统管理、操作人员培训记录
C2-53
分部（子分部）工程质量验收记录
C2-54
分项工程质量验收记录
C3-25
系统试运行记录
C3-26
系统电源及接地检测报告
施工文件卷
C2-66
图纸会审、设计变更、洽商记录
C2-67
工程测量放线定位平面图
C2-68
材料出厂合格证及进场检（试）验报告
C2-69
隐蔽工程验收记录
C2-70
施工记录
C2-71
试验检测报告
C2-72
工程质量事故调查处理报告
C2-73
子分部工程质量验收记录
C2-74
分项工程质量验收记录
C4
单位（子单位）工程质量竣工验收记录
C5
单位（子单位）工程质量控制资料核查资料
C6
单位（子单位）工程安全和功能检验资料核查及主要功能抽查
C7
工程观感质量检查记录（通用表）
综合竣工图卷

总平面布置图（包括建筑、建筑小品、水景、照明、道路、绿化等）

竖向布置图

室外给水、排水、热力、燃气等管网综合图

电气（包括名办科、电讯、电视系统图）综合图

设计总说明
专业竣工图卷

建筑竣工图

结构竣工图

装饰（装修）工程竣工图

电气工程（智能化）竣工图

给排水工程（消防工程）竣工图

采暖通风空调工程竣工图

燃气工程竣工图
竣工验收资料卷
A8-1
工程概况表
A8-2
工程竣工总结
A8-3
单位（子单位）工程质量竣工验收记录
A8-4
单位（子单位）工程质量控制资料核查记录
A8-5
单位（子单位）工程安全和功能检验资料核查及主要功能抽查
A8-6
单位（子单位）工程观感质量检查记录
A8-7
×××省建设工程竣工验收报告
A8-8
×××省建设工程竣工验收备案表
A8-9
×××省建设工程竣工验收备案证明书
A8-10-1
规划验收认可文件
A8-10-2
公安消防验收意见书
A8-10-3
环保验收合格证
A8-10-4
其他专项验收认可证明
A8-11
工程开工、施工、竣工录音、录像、照片、光盘等资料
A8-12
交付使用财产总表和财产明细表
