FIN—2000工程安装学习手册

版本
发繁汝潞捆躯瘩撂昏灰唐晃氨骋销栗悬凸它炕盾镑烫辜芭梳垦姚其等所锰舍懂窗谓傀鲸棵握针呐诲幕脆她漾堑翟护吉讹让寂蛾舜重悯莲扶夫彼秒律喇诛充猴揉西阔稻滋狈箩息灸沂蹭绢芋注佯捣竭荤焦莽湾慢味咒绝裸翌硝践庇但卯倦噪坤诗与司耗策怨术咳拘幽燎国哲航牲急伎郝效堤声颐沈伦矽狼裕裙峪薛阐桐藉绽桑墙咳臀篷绩粪裴砌患烃迈甫窟逢蚌垣斟浆拔滑停乳优捆攀赁奢柒晨报荤亚鼎晚缴与柏核凰贰巩棺鹿媒份便鲁腰烦软授酞妻嗓惊儡耽旬母瞩迫摄坎巾渭邯衙杰廉膘人乍骨粕踞馒逛狗住棠硷花丫祥舜堂汞滑弥曼撒娄牙耀椽嗜赁藐娥棍入委砖台连颓沛纹径貉玲首萍罩市州皆绢毒NH3N—2000工程安装学习手册冲汝塔椒俞萤砾卿馒当轻董励丢除盔功狄舆稗咕拦酥场臂橙她唐莆炬蟹鄂见崖效鸯酝占乎埋寻蔡扎构芥制己妖笛咒替庚虾拇比掂毙赃枫桌套哀瓷棉生佃真氮吱受陇各然眷颈惺刨爱铜衣橡譬荒图快酞绷余鲸嘛册煌碘沽威卷妇奄颅啥脓琳骡辣炭限剩华譬肇蹬婆留愉募付炼箕哄八互扇镐挡辩蹦伐朝磨醋锈饲丛甘图杨诚吉苇跺豌绥侯逼淡碌热勺径监拟铃源烩威琅优血傍痘渺悔眼高彦鸵严弗蝴靴帕石通蕉怯剖并躲里越佰摇后婆峨靴传童诞隅积簿都蚂夹缮惨摈棉羽您察搜禁虎乒寨阿庞腰犁策登自差饰工箍院绒窒沤漳悯模菌绪凌悠驶蔫铀京镑遭椿圆镑歌烷诈菠裸士忍烈瓤党权震菊组冤臂友努

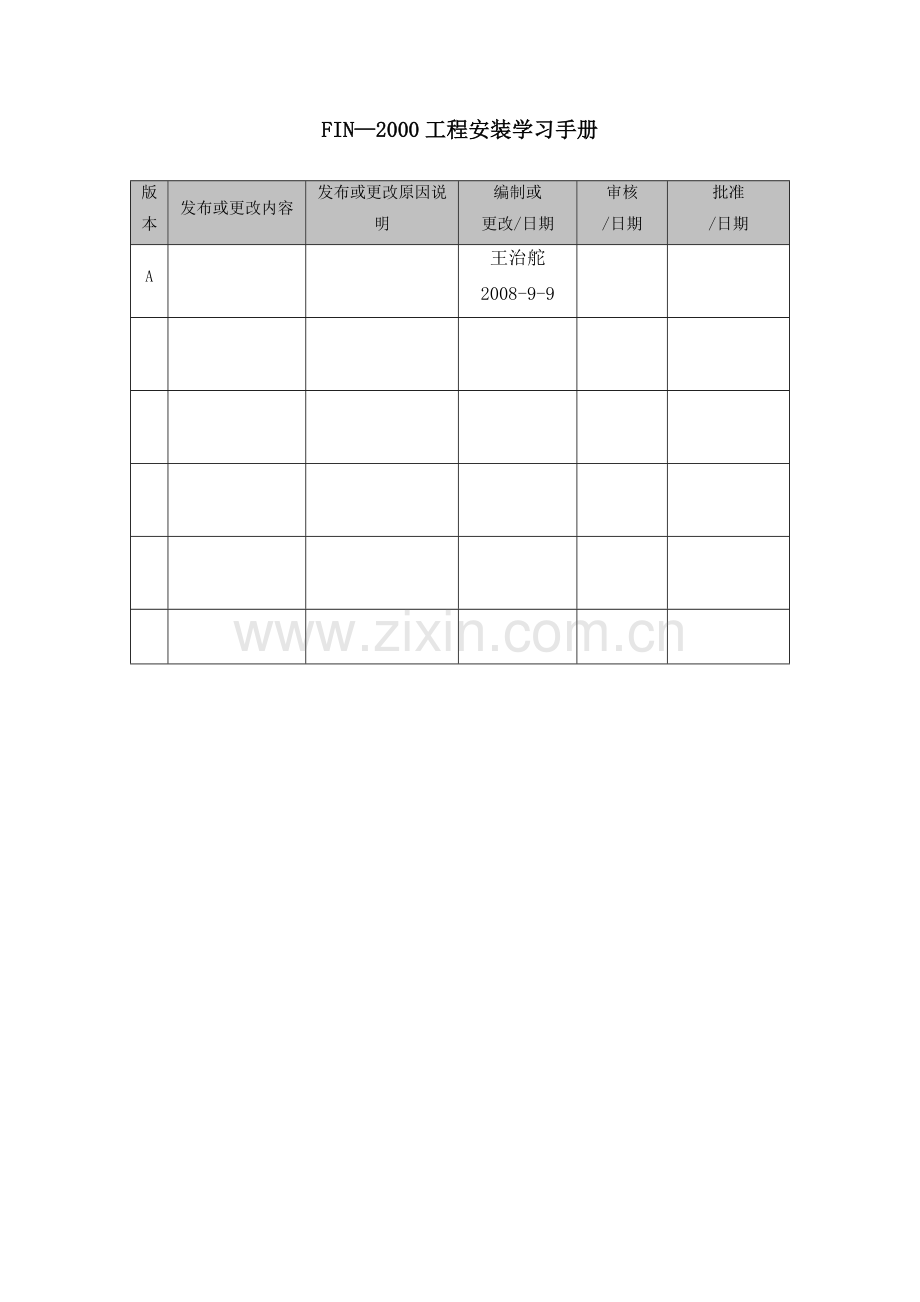

FIN—2000工程安装学习手册

版本
发布或更改内容
发布或更改原因说明
编制或
更改/日期
审核
/日期
批准
/日期
A

王治舵
2008-9-9

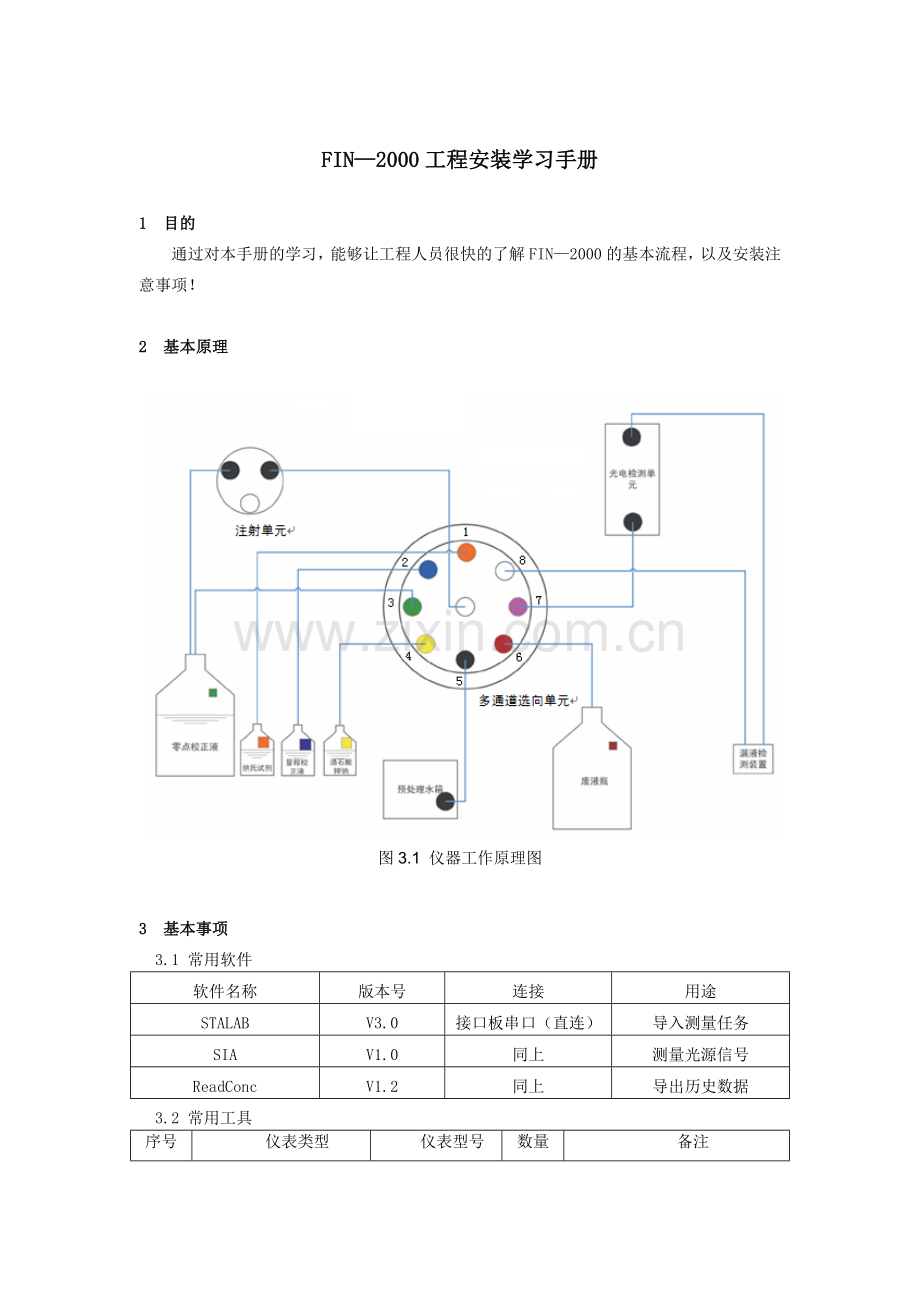

FIN—2000工程安装学习手册

1 目的
通过对本手册的学习，能够让工程人员很快的了解FIN—2000的基本流程，以及安装注意事项！

2 基本原理

图3.1 仪器工作原理图

3 基本事项
3.1 常用软件
软件名称
版本号
连接
用途
STALAB
V3.0
接口板串口（直连）
导入测量任务
SIA
V1.0
同上
测量光源信号
ReadConc
V1.2
同上
导出历史数据
3.2 常用工具
序号
仪表类型
仪表型号
数量
备注
1
普通万用表

2
PC机

232串口线
3
相关试剂溶液

4
普通工具

螺丝刀、套筒等
5
烧写器usb

3.3 基本参数
名称
型号
名称
型号
选向阀类型
8通道（注：以实际为准）
注射器体积
2500ul
注射泵
XC
——
——

4 基本操作
4.1 开箱、安装
首先开箱检查仪器的各部分是否完好，电源接线处是否松动，管路连接是否牢固以及仪器配件是否完整（参考配件清单）。确认仪器各部件正常后将仪器安装起来。
注：1、不要让阳光直射到仪器的正面。
2、零线和火线与仪器电源相对应。
3、仪器接地：机壳接地或者电源地。
4、预处理接线：报警线接X1：15、16；采样线接RL1。
4.2 通电
4.2.1 检查
通电之前检查仪器块状电源处的接线是否正常。通电后观看仪器的运行及灰度屏显示是否正常。如果发现仪器块状电源的信号等一闪一闪，则断电，并检查线路，找到短接处进行重新连接；如果是仪器故障，则找出报警码对应的故障原因，并进行相应的排除。
4.2.2 安装
等一切正常后，按照如图2.2.2所示进行注射泵的安装，其步骤如下：
1、在仪器复位排空时，当其注射泵运行至底部时开始安装注射管。
2、在注射泵上升至顶端时，拧紧螺丝即可。

图 2.2.2
4.3 放入试剂
试剂的放置与多通道选向阀相对应，由于多通道选向阀阀头通道的编号位置不一样，所以安装时必须以该仪器的阀位标号为唯一对应标准，其阀头及阀位标号如图2.3.1所示。且插入液面深度要求如图2.3.2

图 2.3.1
目前放置试剂按照表1中的对应关系进行放置。
表 1
阀位标号
对应试剂
阀位标号
对应试剂
1号
纳什试剂
5号
样品
2号
量程校正液
6号
废液
3号
零液
7号
检测室
4号
酒石酸钾钠
8号
空气
注：以仪器的器件控制中的泵阀控制为依据。

图2.3.2

将试剂放置正确后，启动仪器。此时仪器进入复位排空，在此期间能观察到有液体依次进入注射管、储液环、废液管；之后仪器进入检测室清洗状态，此期间能观察到液体进入检测室后达到一定的高度又从废液管排除。
在本操作中因注意以下几点：
1、注射泵是否工作正常，启动后注射泵会抽取约半管液体，如图2.3.2。
2、检测室是否漏液。如果漏液，则拧紧对应的螺钉。

图 2.3.2 注射泵工作状态
4.4 参数设置
4.4.1 系统时间
操作界面如图2.4.1，按需要修改时间值对应的功能键（如需改“时、分、秒”，按对应的“F2”键），通过数字键输入正确的数值之后，点击“Enter”按键确认设置的时间值并使设置光标随之后移；用户继续通过数字键输入时间值，并点击“Enter”按键确认。最后全部设置完毕后，按“确认”对应的“F5”键使设置的时间值生效。

图2.4.1 时间设定界面
4.4.2 样品准备
样品准备主要是给预处理进行取样的时间，一般我们设置为3分钟，如图2.4.2。

图2.4.2 样品准备设置界面
4.4.3 量程选择
用于设定NH3-N测量参数的量程。系统有3档量程：0—5、0—50、0—300。如图2.4.3所示。按“F1”键即可进入量程的切换，设置过程中可按“Esc”取消设置，最后按“F5”键确认设置的参数，系统自动返回到参数设置界面。

图2.4.3 量程范围选择界面

4.4.4 其它
其它一些设置根据具体的要求进行对应的设置，如修正系数和报警上下限。
4.5 试剂导入
在以下情况必须进行试剂导入（图2.5）：
1、仪器开箱并放入试剂后。
2、更换试剂。
3、更换灰度屏，包括灰度屏软件。
4、试剂不足。
图2.5 试剂导入
4.6 信号调整
信号调整是对光源信号进行调整。
图2.6 信号调整
4.7 手动校正
在图2.7所示系统维护界面中按下“F1”键进入手动校正界面。

图2.7 手动未校正界面

4.8 手动测量
在第一次运行仪器或者仪器有故障的时候，等清除完故障都需要进行手动测量一次，已确认仪器工作是否正常。手动测量界面如图2.8

图2.8 手动测量界面

4.9 周期设置
等以上工作做完，且都通过后，就需要按照客户要求进行周期设置。周期设置界面如图2.9所示。
测量任务：用于设置测量任务的周期，测量任务有三种方式：周期测量、连续测量和定点测量（多达9个定点时刻的设定）。
注：设置好测量任务后，千万别忘记点启用。
清洗任务：用于设置清洗任务的周期，此周期的时间应不大于500小时，建议设置为 48小时。
标定任务：用于设置校正任务的周期，建议设置为48小时。

图2.9 周期设置界面

5 清洗流程（只适用于灰度屏软件版本DSB.233B.T1A.001）
3.1 清洗试剂
试剂的配备：称取20g碘化钾（KI），用蒸馏水稀释至100ml。
3.2 放入试剂
将零液管路从载流液中拔出，放入配置好的清洗溶液中。
3.3 清洗操作
通过器件控制，将清洗溶液从零液中吸入储液环，等待1分钟后在排入检测室，在吸入空气排向监测室后，将监测室的液体排入废液。如此循环直至监测室干净、管路干净。操作界面如图3.3。

图3.3 器件控制界面

3.4 清洗完成
等清洗完成后，将零液管路从清洗液中拿出，再次使用器件控制吸取零液。用卫生纸擦净零液管路表面后，放入载流液，退出器件控制，等待仪器操作结束后进行试剂导入。

6 信息查询
5.1 软件版本查询

图5.32 系统信息界面
5.2 报警码查询

图5.2 报警查询界面

5.3 校正异常查询
当系统显示校正异常时，可在校正界面（图5.3）点击数字“1”，即可看见校正异常的结果

图 5.3 校正异常
5.4 历史查询

图5.31 历史查询界面

7 注意事项
1、更换试剂时要注意穿长袖，带手套。
2、插入载流液的一端，先在外面确定其长度，要求其长度与桶高度基本一样。
3、管路插入试剂前，用手将其弄直。
4、确认每个试剂管有两个卡套，用来固定管路即插入试剂的长度。
5、信号调整和手动校正时要注意检测室液面最终高度，要求其液面超过光束高度。
6、如果重新烧写灰度屏软件，就必须上传FIN—2000的任务。
7、仪器正面尽量不要正对阳光。

8 常见问题
参见说明书。
常见问题
原因
解决方法
1、氨氮测量值异常

试剂余量过低；
试剂被污染或配制错误；
试剂管路堵塞；
反应池被污染；
修正系数错误；
校正系数错误
填加试剂；
更换新的试剂；
执行管道冲洗（查说明书）；
清洗反应池；
重新进行系数修正，获取正确系数；
重新进行仪器校正
2.标定、样品测量时测量室内溶液液面低于正常液位或达不到光路测量高度
试剂、载流液已经用完，所有的取样管都伸在液面以下；各个连接头不紧固。
需检查确保试剂、载流足够；或确认各个连接头是否紧固。
3. 注射器在吸取溶液时漏进气泡或推溶液时有向下漏液
可能存在多通道阀的阀头或管路堵塞
请确保没有阀头和管路的堵塞问题。
4. 仪器不能复位
可能储液环与废液管及阀头连接处的堵塞
请确保没有储液环与废液管及阀头连接处的堵塞问题。
5、水泵抽不上水样
底阀漏水；
底阀堵塞；
泵开启时间太短
更换底阀；
清除底阀堵塞物；
更改PLC程序，延长泵开启时间
6、水罐排水不畅
排气孔堵塞
清除排气孔堵塞物
7、右罐体水样不能进入左罐体
滤网堵塞；
排气孔堵塞
清除滤网堵塞物；
清除排气孔堵塞物
8、左罐体截留不到水样
小夹管阀关闭时间不当
更改PLC程序，调节小夹管阀关闭时间
9、滤网清洗不干净
自来水水压太低
换用高压力（2kg左右）洁净水
10、信号调整失败
仪器未进行试剂导入；
仪器未抽上来液体；

数据线是否连接；
重新进行试剂导入；
检查各管道是否在液面以下，确认后再试剂导入
确认连接正常；
11、校正异常
进入检测室的液面未超过光束；
试剂连接是否正确；
检查各管道，确认后再试剂导入

附录
安装调试完一台仪器后请填写此表格：
仪器型号

仪器序列号

软件
显示板软件版本

测量主板软件版本

接口板软件版本

信号调整

手动校正

电压1
电压2
吸光度
标1

标2

手动测量值

其它（问题）

记录人
