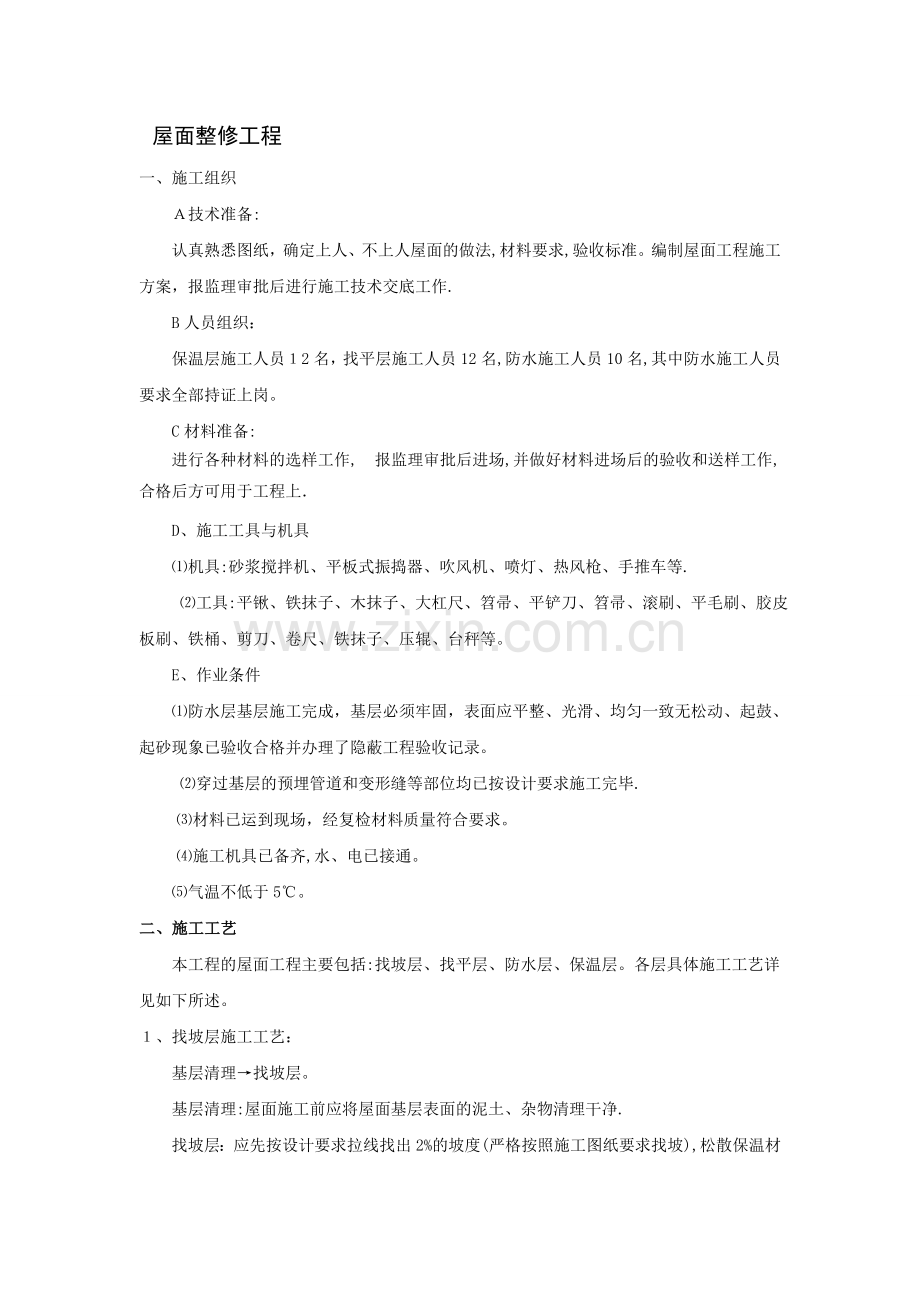

屋面整修工程
一、施工组织
Ａ技术准备:
认真熟悉图纸，确定上人、不上人屋面的做法,材料要求,验收标准。编制屋面工程施工方案，报监理审批后进行施工技术交底工作.
B人员组织：
保温层施工人员１2名，找平层施工人员12名,防水施工人员10名,其中防水施工人员要求全部持证上岗。
C材料准备:
进行各种材料的选样工作,　报监理审批后进场,并做好材料进场后的验收和送样工作,合格后方可用于工程上．
D、施工工具与机具
⑴机具:砂浆搅拌机、平板式振捣器、吹风机、喷灯、热风枪、手推车等.
　 ⑵工具:平锹、铁抹子、木抹子、大杠尺、笤帚、平铲刀、笤帚、滚刷、平毛刷、胶皮板刷、铁桶、剪刀、卷尺、铁抹子、压辊、台秤等。
E、作业条件
⑴防水层基层施工完成，基层必须牢固，表面应平整、光滑、均匀一致无松动、起鼓、起砂现象已验收合格并办理了隐蔽工程验收记录。
　 ⑵穿过基层的预埋管道和变形缝等部位均已按设计要求施工完毕.
⑶材料已运到现场，经复检材料质量符合要求。
⑷施工机具已备齐,水、电已接通。
⑸气温不低于5℃。
二、施工工艺
本工程的屋面工程主要包括:找坡层、找平层、防水层、保温层。各层具体施工工艺详见如下所述。
１、找坡层施工工艺：
基层清理→找坡层。
基层清理:屋面施工前应将屋面基层表面的泥土、杂物清理干净.

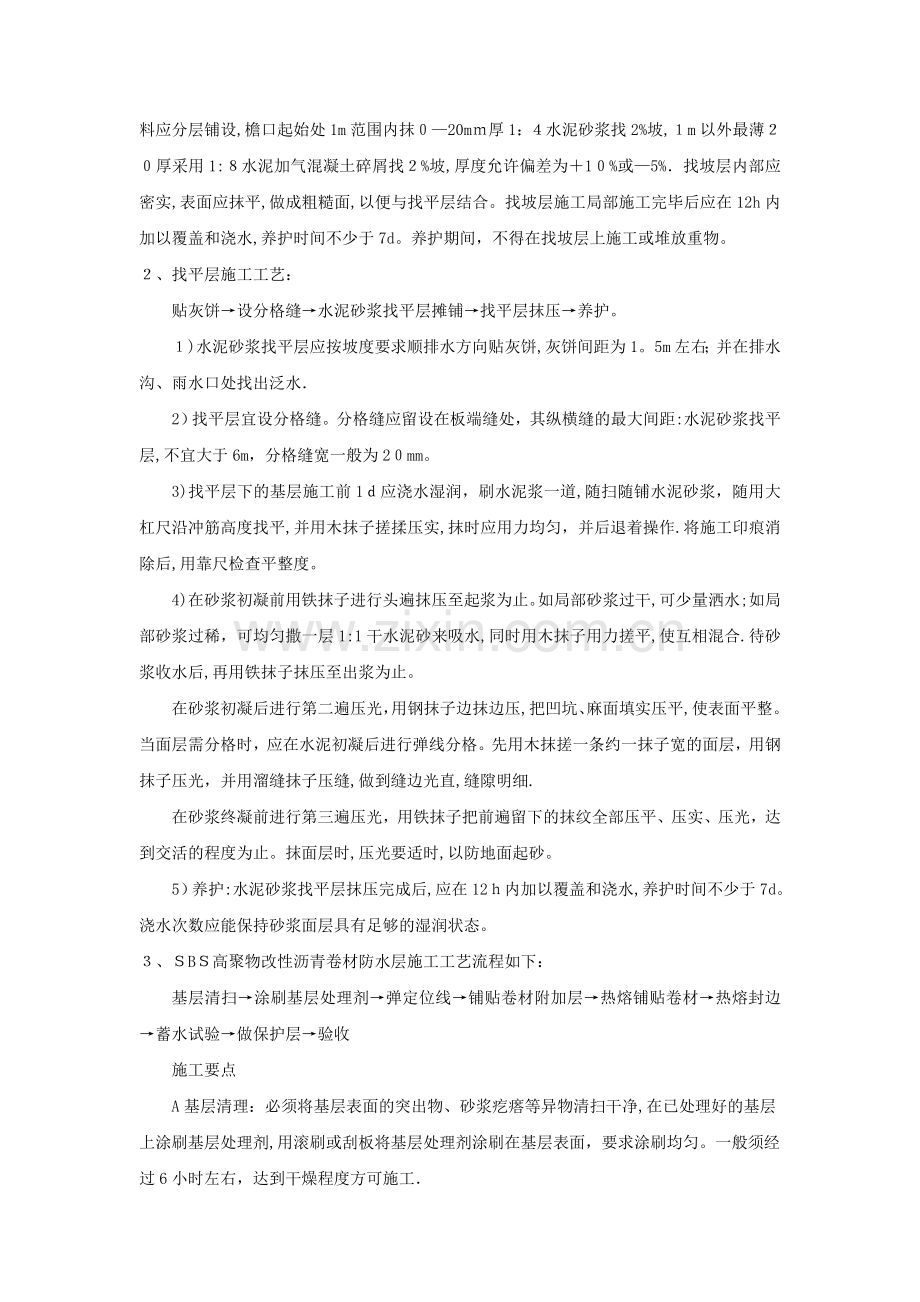

找坡层：应先按设计要求拉线找出2%的坡度(严格按照施工图纸要求找坡),松散保温材料应分层铺设,檐口起始处1m范围内抹０—20mｍ厚1：４水泥砂浆找2%坡,１m以外最薄２０厚采用1:８水泥加气混凝土碎屑找２%坡,厚度允许偏差为＋1０%或—5%．找坡层内部应密实,表面应抹平,做成粗糙面,以便与找平层结合。找坡层施工局部施工完毕后应在12h内加以覆盖和浇水,养护时间不少于7d。养护期间，不得在找坡层上施工或堆放重物。
２、找平层施工工艺：
贴灰饼→设分格缝→水泥砂浆找平层摊铺→找平层抹压→养护。
１)水泥砂浆找平层应按坡度要求顺排水方向贴灰饼,灰饼间距为1。5m左右；并在排水沟、雨水口处找出泛水．
2）找平层宜设分格缝。分格缝应留设在板端缝处，其纵横缝的最大间距:水泥砂浆找平层,不宜大于6m，分格缝宽一般为2０mm。
3)找平层下的基层施工前1ｄ应浇水湿润，刷水泥浆一道,随扫随铺水泥砂浆，随用大杠尺沿冲筋高度找平,并用木抹子搓揉压实,抹时应用力均匀，并后退着操作.将施工印痕消除后,用靠尺检查平整度。
4)在砂浆初凝前用铁抹子进行头遍抹压至起浆为止。如局部砂浆过干,可少量洒水;如局部砂浆过稀，可均匀撒一层1:1干水泥砂来吸水,同时用木抹子用力搓平,使互相混合.待砂浆收水后,再用铁抹子抹压至出浆为止。
在砂浆初凝后进行第二遍压光，用钢抹子边抹边压,把凹坑、麻面填实压平,使表面平整。当面层需分格时，应在水泥初凝后进行弹线分格。先用木抹搓一条约一抹子宽的面层，用钢抹子压光，并用溜缝抹子压缝,做到缝边光直,缝隙明细.
在砂浆终凝前进行第三遍压光，用铁抹子把前遍留下的抹纹全部压平、压实、压光，达到交活的程度为止。抹面层时,压光要适时,以防地面起砂。
5）养护:水泥砂浆找平层抹压完成后,应在12ｈ内加以覆盖和浇水,养护时间不少于7d。浇水次数应能保持砂浆面层具有足够的湿润状态。
３、ＳBＳ高聚物改性沥青卷材防水层施工工艺流程如下：
基层清扫→涂刷基层处理剂→弹定位线→铺贴卷材附加层→热熔铺贴卷材→热熔封边→蓄水试验→做保护层→验收
施工要点
A基层清理：必须将基层表面的突出物、砂浆疙瘩等异物清扫干净,在已处理好的基层上涂刷基层处理剂,用滚刷或刮板将基层处理剂涂刷在基层表面，要求涂刷均匀。一般须经过6小时左右，达到干燥程度方可施工．
B细部节点及附加层处理：基层的转角处和突出基层结构的女儿墙、水落口、管根、檐口、阴阳角、变形缝等细部应先做附加层。附加层均应做成圆弧形，圆弧半径应大于等于５０ｍm。
(1)女儿墙收头做法:先加设一层防水附加层,其宽度在平面上为２50　mm,立面上需压入预留凹槽内,立面卷材应采用带页岩卷材.泛水部位卷材铺贴前应现行试铺,将立面卷材留足。先铺增强附加层，再铺平面卷材至转角处，然后从下往上铺贴立面卷材.铺贴泛水处的卷材应采取满粘法。面卷材收头的端部须裁齐,压入预留凹槽内(凹槽高度距屋面完成面2５0ｍｍ以上),用１.2 mm厚度的镀锌板制成的压条钉压固定，钉距不得大于900　ｍm,然后用密封材料将凹缝封严。
节点图如下图:
1。密封材料　　 2.附加层 3．防水层 　　4。水泥钉 　5。防水处理
(2）水落口作法:
a)水落口是屋面排水的总出口,常因落水口杯的材质差又不按规定施工，常造成积水，溢水，漏水等现象。
ｂ）要解决水落口的防水问题,一是落水口固定要牢固密实，二是落水口要有一定的坡度，具体铺贴方法是:
先截一条宽不小于2５0mｍ,长为落水口内径周长加100ｍｍ的卷材,将卷材圆筒伸入水落口内１00mm粘贴牢固,露出口外的卷材剪成３0 mm宽条处翻,粘贴在口外周围的平面上：再剪一块不小于６００ ｍｍ方形卷材,对准落水的中心,剪成米字形,涂胶后向口内下插贴牢,然后按规定铺贴防水层,最后插入罩固定。采用卷材做水落口杯的附加层太厚,会缩小管径影响流水坡度.因此,应采用防水涂料、密封材料涂封，厚度不小于２　ｍm．
横式水落口做法:
１。　防水层 2.　附加层 　3。密封材料　　４。 水落口 　
（3）局部空铺处理：卷材粘贴到找平后,由于结构、温差等变形,常常将防水层拉裂而导致渗漏。因此《屋面工程质量验收规范》(GＢ 5０2０7-20０２)中规定,在屋面的一些部位宜进行空铺处理.
　① 屋面分隔缝的处理:为避免结构变形将防水卷材防水层拉裂,应在分格缝上面贴一层附加卷材条,如图-３所示。应该说明的是,附加卷材条的作用,是防止覆面的卷材在分格缝处断裂,只有干铺的卷材条不与基层及上面的卷材连接在一起,才能有效。否则它只是将基层或上面的卷材局部加厚而已,同样因基层变形或开裂使防水卷材层一起断裂。见图—４
② 屋面上平面与立墙交接处的处理：屋面长因温差变形及体积膨胀,导致转角部位的防水层剪坏,故在此处应空铺卷材,以适应变形的需要见图—5
图—5　 屋面上与立面交接处空铺
(4)阴阳角处理：阴阳角是屋面变形比较敏感的部位,此处防水层易被拉裂;由于三面交接,施工比较麻烦,稍有不慎就易发生渗漏。为此在屋面阴阳角处,在基层上距角每边１0０ｍm范围内,要先用密封材料涂封,然后再铺贴增强附加层。阳角附加层的剪贴方法见图－6;阴角附加层的剪贴方法见图-7
(5)烟道出屋面防水做法:如女儿墙收头做法类似，首先铺贴附加层，附加层高度为屋面完成面以上2５0mm,再铺平面卷材至转角处，然后从下往上铺贴立面卷材，卷材收头的端部须裁齐,压入4０mｍ厚烟道盖板下。如下图:
C基层处理剂涂刷:涂刷将氯丁胶粘剂稀释液涂刷在干燥的基层上。要求涂刷的均匀一致，无露底，亦可用喷涂方式施工。　
Ｄ弹线定位:在已做好的基层表面,按材料的宽度留出搭接尺寸，将辅贴卷材的基准线弹好,以便按此基准线进行铺贴施工，按规范要求长边搭接不得小于１０ｃm,短边不得小于15 cm。
E大面积铺贴卷材：采用热熔贴法施工。
热熔法：热熔法施工环境气温不宜低于—10℃.
铺贴顺序由下而上进行，在相同高度的大面积屋面铺贴进，应先从檐口处向屋脊处铺贴，从水口处向两边铺贴，即从低至高,使防水层顺水接茬. 热熔施工时,用喷灯烘烤卷材粘贴面,喷灯距卷材加热而保持３00—5０0 毫米距离,往返均匀喷烤。使卷材表层熔化至光亮黑色(约１5０～１80℃)后,观察当卷材的沥青刚刚熔化时,立即滚铺卷材与基层粘贴,并用压ﻩ辊滚压。滚铺时应排除卷材下面的空气,使之平展并粘贴牢固。铺设压边宽度应掌握好。
　 　 　　 卷材水平铺贴搭接要求示意图
搭接缝部位宜以溢出热熔的改性沥青为度,溢出的改性沥青宽度以2mm左右并均匀顺直为宜。当接缝处的卷材有铝箔或矿物粒（片)料时,应清除干净后再进行热熔和接缝处理．
卷材的搭接缝处用喷灯加热烘烤,直至边缘挤出沥青,在卷材还未冷却前,用抹子把边封好,以防翘边,开裂。
卷材铺贴应边铺边检查，检查时用螺丝刀检查接口,发现粘结不实之处及时修补,不得留任何隐患,现场施工员、质检员必须跟班检查,检查合格后方可进入第二层卷材施工，特别注意平立面交接处、转角处、阴阳角的做法是否正确。用同样的施工方法铺贴第二层卷材;同一层相邻两幅卷材铺贴时,横向搭接这应错开1５00mm以上，且上、下两层卷材禁止互相垂直铺贴;上、下两层卷材铺贴应错缝,错缝宽度应大于１/3幅宽.
Ｆ蓄水试验:下水口封严，蓄水2４h,蓄水深度最低不小于2cm,以不渗不漏为合格。经蓄水试验合格后，做好隐蔽工程验收工作,并立即进行后续施工。
4、干铺１10厚CCP复合板工艺:
排版→铺设砂垫层→干铺１1０厚CCＰ复合板→勾缝．
排版:依据屋面平面形状及尺寸，排版弹控制线。
铺设砂垫层：砂垫层的材料应选用粗砂，严禁采用细砂,厚度控制在1０mm左右。粗砂垫层应密实均匀.
干铺1１0厚ＣCＰ复合板：由坡上边向坡下边铺设，超长屋面应分段铺设,纵横向伸缩缝间距以４米为宜。挂线铺设每个施工段的坡上边和顺破边．板与板上口缝宽8-12ｍm为宜，板缝宽度用塞尺控制，应均匀一致。大面积铺设应坡上边挂线依次向坡下铺设，横缝用线控制，顺坡缝用塞尺控制，平整度使用刮杠控制。
勾缝:勾缝采用１:２水泥砂浆．缝隙内应分层嵌填,缝隙下部４/５深度采用同类材料（聚苯乙烯)嵌填密实,缝隙上部1/5深度采用1:2水泥砂浆嵌填密实光滑(使用直径为25mｍ的PVC管做缝)。勾缝后的施工段砂浆强度达到60%以上时,才准上人。
三、成品保护
1、材料应按规定位置堆放，堆放应整齐,并派专人负责，以保证材料部受损坏。
2、防水工程施工时,均应做到工完料尽场清。
3、内排水口、通风道口、屋面变形缝处应采取临时封堵措施，防止杂物进入堵塞。
4、各道工艺施工，要注意保护上道工艺成品不受人为破坏。
５、施工所用防水材料属易燃品,施工现场要严禁烟火，要备有消防器材．禁止穿有带钉鞋或硬底皮鞋铺好的防水层上走动．防水层上不得使用手推车等碾压,经常走人的地方要铺跳板等加以保护。
6、做好的防水层上进行其它作业时，应采取相应的保护措施,避免刺破、损伤防水层。防水层在未交验之前设专人看管，发现损坏及时修补。
7、找坡层、找平层施工后要３-5天后待砂浆强度达6０%以上,才允许准备下道工序施工。
８、干铺１1０厚CＣP复合板勾缝后的施工段砂浆强度达到60%以上时,才准上人．
六、质量控制
１、质量标准
⑴主控项目
１）　材料的堆积密度或表观密度、热导率以及强度、吸水率，必须符合设计要求。
2）材料含水率必须符合设计要求.
3)找平层的材料质量及配合比必须符合设计要求。
4）屋面(含天沟、檐沟)找平层的排水坡度，必须符设计要求。
5)卷材防水层所用卷材及主要配套材料必须符合设计要求。
6)卷材防水层及其转角处,变形缝、穿墙管道等细部做法均应符合设计要求。
7)11０厚ＣＣP复合板技术指标必须符合设计要求。
　　 ⑵一般项目
　１）找坡层拌合均匀，分层铺设，压实适当，表面平整，找坡正确。
2)依据坡度线找坡层厚度偏差应控制在+1０%，一5％以内.
３)基层与突出屋面结构的交接处和基层的转角处,均应做成圆弧形,且整齐平顺。
　４)水泥砂浆找平层应平整、压光，不得有酥松、起砂、起皮现象。
　 　　5)找平层分格缝的位置和间距应符合设计要求。
　　 6）找平层表面平整度的允许偏差为5mm．
7)卷材防水层的基层应牢固,基面应洁净、平整,不得有空鼓、松动、起砂和脱皮现象;基层阴阳角处应做成圆弧形。
8)卷材防水层的搭接缝应粘（焊)结牢固,密封严密,不得有皱折、翘曲和鼓泡等缺陷.
９)侧墙卷材防水层的保护层与防水层应粘结牢固,结合紧密,厚度均匀一致。
１０)卷材搭接宽度的允许偏差为—ｌOmｍ。
1１）缺棱掉角的11０厚ＣCP复合板不宜用在屋面中部。
2、质量保证措施
项目管理机构的设置
明确质量目标,建立以项目经理为首的有专职质检员及各专业工长、施工班组长等人员参加的质量管理领导小组,负责施工质量的管理,监督和协调工作。将质量目标分解到各施工班组,使全体施工人员树立质量意识,确保工程质量创优目标的实现.在施工前对进场工人进行技术交底,让工人明白设计意图、施工要求、质量目标、安全事项、进度要求、文明施工要求等,并对施工人员进行相关专业技术培训。建立完善的质量负责制,使每位参与本项工程施工的人员都明确自己的质量目标和责任．
雨季施工时,若遇下雨天不得进行防水层的施工,已施工的防水层应采用塑料布遮盖,干燥后再进行下道工序施工。
四、安全文明施工措施
1、进入施工现场必须遵守安全生产纪律和操作规程．牢固树立“安全第一、预防为主”的安全生产方针,操作前,现场管理人员必须向操作班组进行安全技术交底，积极开展班前安全活动，对工人进行安全消防意识、安全消防操作规程、安全消防常识方面的教育，安检人员勤检查、督促。
2、进入施工现场必须正确佩带安全帽，高空、临边作业正确使用安全带。
3、屋面工程施工中,屋面上的杂物等物料严禁从屋面直接向下抛掷。
４、存放卷材和胶粘剂的仓库或现场要严禁烟火，如需用明火,必须有防火措施,且应设置一定数量的灭火器材和砂袋。
5、油桶要平放,不得两人抬运,在运输过程中,注意平衡,精神要集中,防止不慎跌倒造成伤害。
６、运上层面的材料,应平均分散堆放，随用随运,不得集中堆放。
7、使用喷灯时,应清除周围的易燃物品,必须远离底子油,严禁在涂刷底子油区域内使用喷灯。喷灯汽油不得过满，打气不应过足。
8、防水卷材施工以热熔法施工，在施工现场内严禁吸烟，喷灯、燃料施工时分开放置,派专人看管并配备适量的干粉灭火器等消防器材。施工完毕,应在周围巡视,确无隐患，方可离开.　
9、防水材料采用冷底子油涂刷,不得采用热沥青，防止有害物污染空气．
