分布式光伏发电竣工验收报告.docx

********10KW分布式光伏发电项目

竣
工
验
收
报
告

建设单位：
日期：二零一七年四月

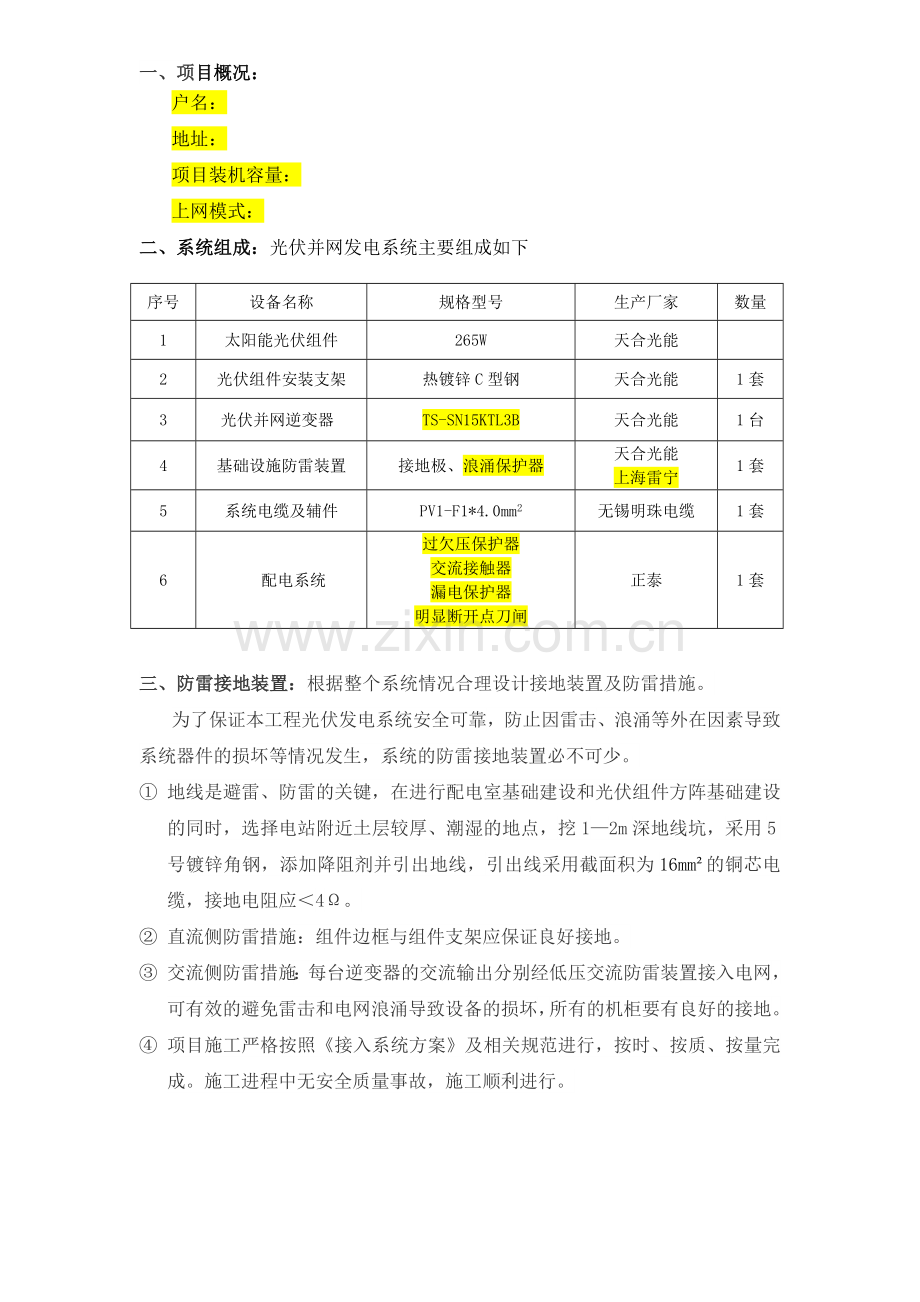

一、项目概况：
户名：
地址：
项目装机容量：
上网模式：
二、系统组成：光伏并网发电系统主要组成如下
序号
设备名称
规格型号
生产厂家
数量
1
太阳能光伏组件
265W
天合光能

2
光伏组件安装支架
热镀锌C型钢
天合光能
1套
3
光伏并网逆变器
TS-SN15KTL3B
天合光能
1台
4
基础设施防雷装置
接地极、浪涌保护器
天合光能
上海雷宁
1套
5
系统电缆及辅件
PV1-F1*4.0mm2
无锡明珠电缆
1套
6
配电系统
过欠压保护器
交流接触器
漏电保护器
明显断开点刀闸
正泰
1套

三、防雷接地装置：根据整个系统情况合理设计接地装置及防雷措施。
为了保证本工程光伏发电系统安全可靠，防止因雷击、浪涌等外在因素导致系统器件的损坏等情况发生，系统的防雷接地装置必不可少。
① 地线是避雷、防雷的关键，在进行配电室基础建设和光伏组件方阵基础建设的同时，选择电站附近土层较厚、潮湿的地点，挖1—2m深地线坑，采用5号镀锌角钢，添加降阻剂并引出地线，引出线采用截面积为16mm²的铜芯电缆，接地电阻应＜4Ω。
② 直流侧防雷措施：组件边框与组件支架应保证良好接地。
③ 交流侧防雷措施：每台逆变器的交流输出分别经低压交流防雷装置接入电网，可有效的避免雷击和电网浪涌导致设备的损坏，所有的机柜要有良好的接地。
④ 项目施工严格按照《接入系统方案》及相关规范进行，按时、按质、按量完成。施工进程中无安全质量事故，施工顺利进行。

四、测试报告：逆变器
项目名称

产品型号
TS-SN15KTL3B
业主单位

安装位置
房顶
设备厂家
江苏天合家用光伏科技有限公司
调试步骤
调试项目
技术要求及调试内容
调试结果
1
设备安装情况检查
设备安装牢固可靠
正常
避雷设施
已安装
正常
连接线情况检查
连接线牢固可靠，无松动
正常
连接线绝缘阻值检查
进线出线对地阻值大于十兆欧，无碰壳现象
正常
设备接地检查
接地电阻不应大于10欧（或符合设计要求）
正常
2
合上逆变器电网侧开关，测量网侧电压和频率是否满足逆变器并网需求
电网电压，电网频率允许范围说明书标准
正常
电压范围：150V～580V
正常
频率范围：45Hz-55Hz
正常
网侧单相电压及频率测量
正常
电压
220V
频率
50.1Hz
正常
3
合逆变器电网侧开关，同时合逆变器直流输入一路开关，观察LCD显示情况
LCD主界面显示情况
正常
L/N电压

I电流

正常
直流电压

频率

正常
直流电流

工作状态

正常
4
合上所有逆变器直流输入开关，观察逆变器在最大功率下运行状态
满载率能正常运行逆变器运行数据记录
正常
L/N电压

直流电压

正常
电网频率

直流电流

正常
输出功率

日发电量

正常
通讯状态

工作状态

正常
5
时间校准
液晶屏显示时间与实际时间校准
正常
6
逆变器LCD显示
液晶显示器显示正常，字符清晰
正常
7
逆变器启动停机实验
电网正常时，直流电压大于启动电压，等待一分钟左右，逆变器启动运行，直流电压小于175V，1分钟内停机。
正常
建设单位：
时间：2017年04月
