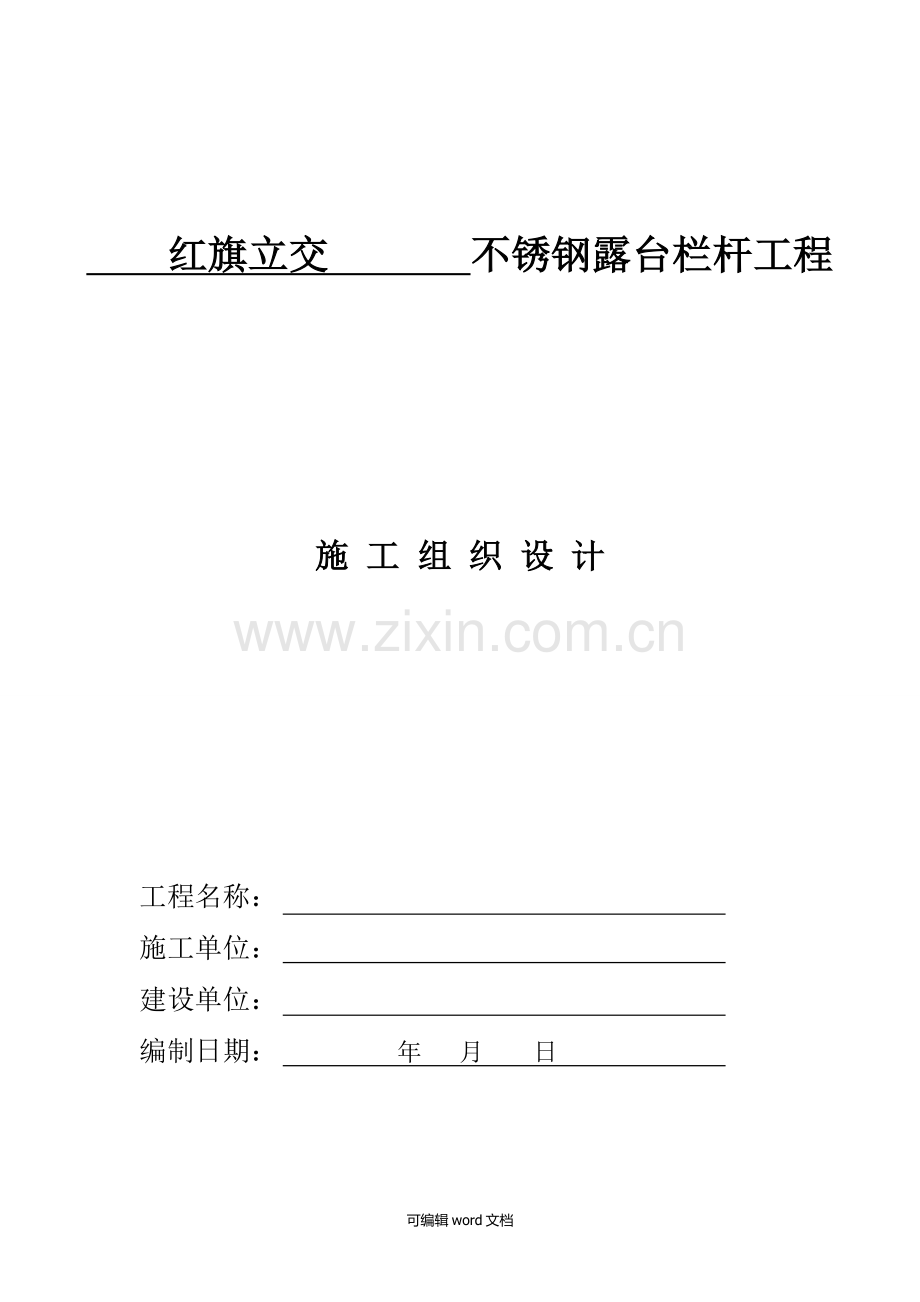

红旗立交 不锈钢露台栏杆工程 施 工 组 织 设 计工程名称： 施工单位： 建设单位： 编制日期： 年 月 日目 录一、 工程概况二、 施工方案编制依据三、 工程施工方案四、 劳动力安排五、 质量要求六、 工程质量控制措施及质量保证措施七、 冬雨季施工安全措施一、 工程概况：本工程 红旗立交 露台栏杆工程，位于 西安市未央 区。二、 施工方案编制依据：本方案编制依据工程施工图，参照相关的规范、标准、图纸等进行编制。1、不锈钢国家标准GB/T 3280-2007 2、不锈钢国家标准GB/T 4238-2007 3、建设工程施工现场供用电安全规范GB50194934、施工现场临时用电安全技术规范JGJ4620055、建筑施工机械使用安全技术规程JGJ3320016、建筑施工安全检查标准JGJ59997、施工企业安全生产评价标准JGJ/T772003三、 工程施工方案 ：一、不锈钢栏杆材料的运送、加工、安装； 1、材料均由现场实测尺寸后下达材料出库单，由公司统一安排材料运至工地加工、安装；采用汽车运输以减少途中运输时间，现场设临时仓库以储备现场未加工的原材料，并由专人管理仓库。 2、不锈钢栏杆安装工艺流程 施工前准备测量按尺寸加工放线栏杆安装栏杆焊接及打磨清洁收尾 二、施工准备： 1、材料及主要机具 1.1、不锈钢管：面管：51圆管、立柱：38圆管、横管：32圆管、小管：22圆管 1.2、不锈钢焊条或焊丝,其型号按设计要求选用;1.3、主要机具：氩弧电焊机、切割砂轮机、台式钻床、冲击电钻、角磨机、小锤等。 2、作业条件 2.1、熟悉图纸、做不锈钢栏杆施工工艺技术交底。2.2、施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。 2.3、现场供电应符合焊接用电要求。 2.4、施工环境已能满足不锈钢栏杆施工的须要。 三、 操作工艺 工艺流程:定位、放线安装固定件焊接不锈钢立管焊接不锈钢面管抛光； 1、定位放线：按照设计要求，将固定件间距、位置、标高、坡度进行找位校正，弹出栏杆纵向中心线和分格的位置线。 2、安装固定件：按照所弹的固定件位置线，打孔安装，每个固定件不得少于2个10的膨胀螺栓固定，焊接立管。要求底座铁件的大小、规格尺寸应符合设计要求。检验合格后，再焊接不锈钢立管。 3、焊接立管：焊接立管与固定件时，应放出立管的位置线，立管应先点焊定位检查垂直没有问题后，再分段满焊，焊接焊缝应符合设计要求及施工规范规定。 4、不锈钢面管焊接：焊接时应先点焊，检查位置间距、垂直度、直线度、转角弯头的弧度是否符合质量要求，再进行两侧同时满焊。焊缝一次不宜过长，防止不锈钢管受热变形。 5、抛光：不锈钢管焊接后，表面抛光时先用抛光机夹粗片进行打磨，如表面有砂眼不平处，可用氩弧焊补焊，大面磨平后，再用细片进行抛光。抛光处的外观质量效果要与整体不锈钢管的外观效果一致。四、劳动力安排：栏杆、扶手工程必须由专业施工队伍施工，其主要施工人员应有合法的上岗证。具体施工人员安排见下表：序 号工 种人 数备 注1技术员1负责质量技术2氩弧焊工5持 证3电 工1持 证4工 人3熟 练 工五、质量要求：一、质量标准 1. 扶栏和扶手制作与安装所使用材料的材质、规格数量等应符合设计要求及国家标准的有关规定。 2. 扶栏和扶手的造型、尺寸及安装位置应符合设计要求。 3. 扶栏和扶手安装预埋件的数量、规格、位置以及扶栏与预埋件的连接节点应符合设计要求。 4. 扶栏高度、栏杆间距、安装位置必须符合设计要求。扶栏安装必须牢固。5.扶栏和扶手转角弧度应符合设计要求，接缝严密平整，表面光滑，色泽一致。不得有裂缝、翘曲及损坏。二、应注意的质量问题：1、栏杆活动：原因为固定件没有安装在牢固的结构上，所用的膨胀螺栓的螺丝没有拧紧，栏杆与固定件没有焊接安装牢固或开焊。所以在安装固定件时，必须打眼安装在原结构上，如有石材钢骨架时，可与其连接。栏杆与固定件焊接时，必须达到焊接的质量要求，并清除焊药。所使用的材料厚度必须符合设计要求。 2、扶手高度不一致，直线段不平：在安装过程中，必须采用激光水平仪定好高度位置，以防出现扶手高度不一致。每个固定点必须紧固到位分布均匀的以防出现扶手平面突起的现象。六、工程质量控制措施及质量保证措施 一、工程质量、工期、安全及文明施工控制目标及成本控制措施 1、质量目标： 按我公司企业内控标准施工，按国家现行规范、标准检查验收。确保工程质量达到确保“优良工程”。 2、工程施工工期目标： 工期遵照业主及总包方对工期总体目标的要求，我司保证在工程具备施工条件后，根据总包单位总体计划的要求交叉施工，一定满足业主和总包单位的工期总体目标，各分部分项工程进度安排详见施工进度计划表。 3、 工程施工安全目标：安全在标，确保做到重大安全事故为零，遵守安全生产有关规定，正确使用安全防护配备设施，并同时服从总包方对安全的统一管理。 4、工程文明施工目标： 文明施工，须做到临时设施齐全。布置合理，场地干净。 现场材料堆放整齐，标识清楚。 作业现场工完场清，作业后不遗弃垃弃垃圾废料在现场。 员工言语文明，无打架斗殴现象。 遵照总包方对文明施工的总体要求。 二、安全文明施工保证措施： 为了搞好施工场地安全文明生产，我司在进场前对所有有现场施工人员进行安全及文明生产教育，使用每位员工认识安全的重要性，树立安全第一的思想，共同完成施工任务。具体做法如下 1、坚决贯彻和服从业主、监理及总包关于现场安全生产管理的各项规章程度积极配合总包创建安全文明工地。 2、对各类施工人员进行安全训练。工地安全工作由工地安全员专职负责。 3、进场施工人员须戴安全帽，高空作业须系安全带。 4、在需要的场所设安全扶手、围栏等安全设施。 5、吊装产品须有专人负责。 6、保持场地整洁每天施工结束前施工人员须进行现场清洁并由监督人员向项目经理汇报。 7、定期进行安全检查。 8、施工作业须小心操作防止工具、挂板等从高空坠落。 9、对施工机械和电动工具经常性进行检查和维修。 10、搞好消防工作加强对火源、电源的管理。 11、严格执行劳动安全条例及国家有关规定，防止发生意外事故。 12、严格执行我公司安全管理手册，按朋对安全管理情况进行总结备案和监督。13、对现场防火应特别重视，特制定相应的措施及岗位责任制。 13.1、我公司具体防火措施如下： 对每个员工进行防火安全教育，此项在员工进场时已进行。 每周六定期召开员工会议强调防火安全的重要性 现场专职质安员随时检查，如发现下满足动火要求马上整改。 凡烧焊人员要求有焊工操作经验及上岗证。 烧焊要求： 烧焊前清好现场，保证附近无易燃物，烧焊时备好灭火器。烧焊时设臵好防火斗，内防防火棉，确保接好焊花，保证焊花不下落。烧焊时带水桶，将下面排栅淋湿，并将烧焊完的焊条头投入水桶中，不允许投臵其它处，烧焊时安排一个人在旁边监视火花及焊碴。随时接好，杜绝火灾隐患，烧焊后清理现场。 13.2我公司对进驻该工地的项目施工队伍除了严格遵照我司的防火规章制度以外，再结合本工程的防火要求和功能特点，制定本工地防火安全措施并遵照执行。 、在工棚、宿舍内严禁私自拉接电线，不准使用电炉、电热棒等。灯泡功率必须低于60瓦，并不得用纸或布等可燃物包住。、对乙炔气瓶间、氧气瓶间、油漆间、木工棚、易燃品仓及危险品仓库等易燃易爆场所的规定的禁火区域内，严禁吸烟、动火等。并配备足够的相应的消防器材备用，危险品仓库要采用全封闭式，并在仓库门口挂设“严禁烟火”等警示牌。乙炔气瓶、氧气瓶之间，与动火之间的距离必须保证10米以上。、严格执行动火审批制度，施工班组需要动火前，必须按动火审批程序。先由施工班组长对施工现场进行考察，符合动火条件后，由施工班组长按规定填写动火申请表，再由施工员和项目部经理签名审批。动火证有效期最长不能超过一个星期，对于超过一个星期以上的动火点，要重新办理动火证。、项目经理要经常教育全体员工爱护消防器材，并掌握其使用方法保证消防器材时刻处于有效的可用状态，发现火灾必须速打火警电话“119”，并积板组织所有人员进行灭火。 、凡故意损坏消防措施器材及消防警示标志或者撕毁消防器材的有效日期，私自拆除消防警示标志，挪用消防器材设施，警示牌的个人，将予以严厉处罚。 七、冬雨季施工安全措施一、雨季施工安全措施： 保护好露天电气设备、以防雨淋和潮湿，检查漏电保护装臵的灵敏度，使用移动式和手持电动设备时。二、雨季用电安全措施： 一、要有漏电保护装臵；二要使用绝缘护具；三要电线绝缘良好。 三、现场文明施工措施： 在保证安全生产的同时，加强文明施工教育，具体包括： 1、坚决贯彻执行业主、监理和总包方制定的现场文明施工总目标，服从业主、监理和总包方的有关现场文明施工的各项规章制度，创建文明标化工地。 2、加强现场项目经理部的思想建设，从根本上认识文明生产的重要性，抵制只抓生产，不抓形象的落后思想，并遵循公司企业文化建设规章制度。 3、完善项目经理部组织建设，现场项目经理部设臵专人负责文明、安全生并并建立班组文明生产责任制。 此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好可编辑word文档
