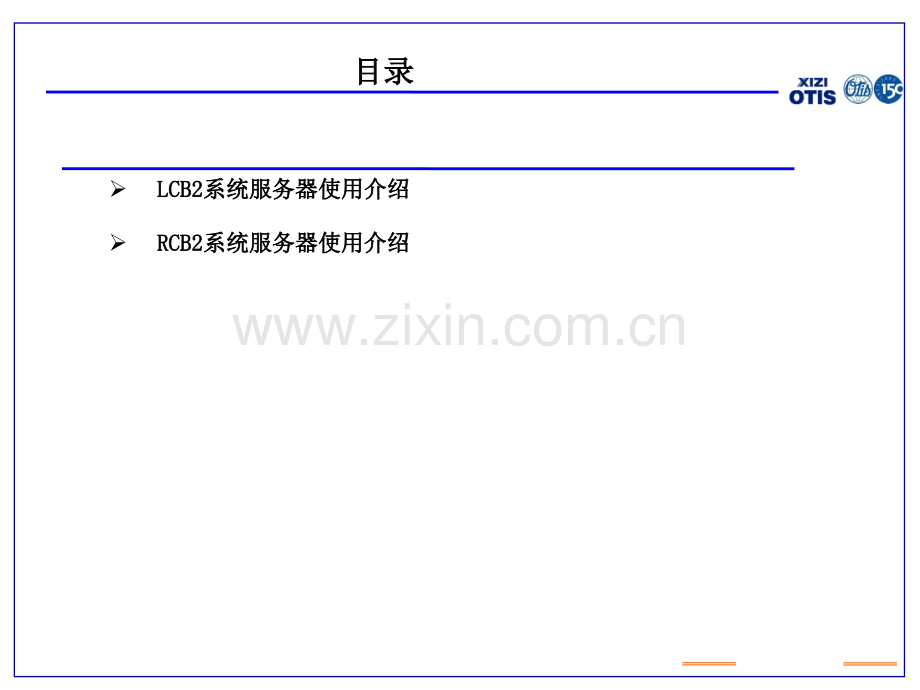

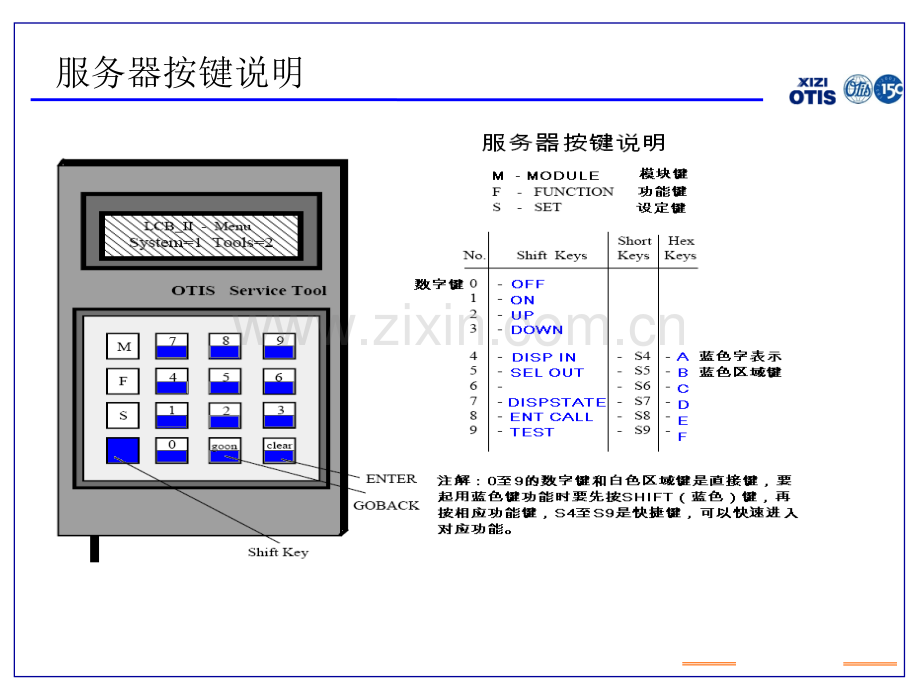

目录目录 RCB2RCB2系统服务器使用介绍系统服务器使用介绍 LCB2LCB2系统服务器使用介绍系统服务器使用介绍 服务器按键说明LCB2菜单树状图LCB2菜单树状图续M-1-1-1M-1-1-1召唤模式召唤模式A 01 IDL M -C U00 D00 EA 01 IDL M -C U00 D00 EA 01 IDL M -C U00 D00 EA 01 IDL M -C U00 D00 E）轿厢标识描述轿厢标识描述 A群控主梯单梯 B群控二号梯 C群控三号梯2）运行方向描述运行方向描述 停止没有运行方向 U电梯上行方向 D电梯下行方向3）位置显示描述位置显示描述 01 当前位置显示 *没有位置显示4）操作模式描述操作模式描述 IDL当前操作模式（空闲）INS当前操作模式（检修）NAV当前操作模式（不能服务）1)2)3)4)M-1-1-1M-1-1-1召唤模式召唤模式A 01 IDL ST C U00 D00 A 1C Au 00 NOR FR C02 U00 D00 A 1C 门状态门状态 描述描述）前后/门状态 前门关闭前门打开 开门中 TCI-LOCK 轿顶检修锁定 LS-FAULT 1LS或2LS故障 Start-DCS启动门测试呼叫呼叫 呼叫类型呼叫类型/楼层数楼层数）C 轿厢呼叫 u 厅外上呼 D 厅外下呼 E 医院紧急呼叫 4）02 输入02电梯运行到三层A 01 TCI-LOCK !C U00 D00 A 1C1)2)4)3)M-1-1-1M-1-1-1召唤模式召唤模式Au00 NOR FR C U01 D00 A 1C呼梯状态呼梯状态 描述描述）01 向上呼梯数量）00 向下呼梯数量 载重状态载重状态 描述描述 A 防捣乱 F 满载 P 高峰 O 超载 D 默认群组电梯信息群组电梯信息1C 群组里可用电梯数量电源供应信息电源供应信息C 正常电源E 紧急电源供应 1)2)Au00 NOR FR C U01 D00 A 1CAu00 NOR FR C U01 D00 A 1CAu00 NOR FR C U01 D00 A 1CM112M112监控输入信号监控输入信号A 00 IDL ST ins es DW DFC上图显示输入状态，字母小写表示没有动作，字母大写表示动作，按GO ON或GO BACK件可以循环查看所以输入状态信号状态信号状态 描述描述 1)ins 检修 2)es 急停 3)DW 厅门 4)DFC 轿门 1)2)3)4)M113M113监控输出信号监控输出信号A 00 IDL ST U d T g ）3）4）左图显示输出状态，字母小写表示没有动作，字母大写表示动作，按GO ON或GO BACK件可以循环查看所以输入状态信号状态信号状态 描述描述 1）U 上行 2）d 下行 3）T 快速 4）g 慢门 M114 M114 监控群控信号监控群控信号A 00 IDL ST B 03 IDL ST 3台群控 A、B、C电梯，按GO ON或 GO BACK件可以循环查看A 00 IDL ST C 07 IDL ST A 00 IDL ST *单台电梯“GO ON”M121 M121 故障记录故障记录 （快捷键（快捷键 shift+6)shift+6)00000 total runs00000 minutes on 0400 RSL parityC002 t00001 P*）00000 电梯运行次数 2）00000 系统上电分钟数 故障记录故障记录 3）0400 RSL parity 故障代码和信息4）C002 故障次数5）t00001 故障时间6）P *故障时没有定义位置 标识标识 解释解释1)2)3)4)5)6)M121 M121 故障记录故障记录M124M124进入远程站测试功能进入远程站测试功能M124M124进入远程站测试功能进入远程站测试功能M1311M1311设置安装参数设置安装参数 (快捷键快捷键 shift+4shift+4）INSTALL-MENU 01 SYSTEM 000 System new TOP =004安装功能下共有十组菜单，按相应数字健或GO ON或GO BACK键ENTER可以进入。元素元素/群组群组/名称名称）000 群组元素号 2）System new 当前群组名称 3）TOP 当前安装参数名称）2）3）M1311M1311设置安装参数设置安装参数M132M132输入输入/输出地址参数设置输出地址参数设置 （快捷键（快捷键 shift+5)shift+5)M132M132输入输入/输出地址参数设置输出地址参数设置M132IOM132IO口反向设置口反向设置列如IO-10 锁梯0-601改至1-601。该功能常开常闭反置M1331M1331呼叫允许参数设置呼叫允许参数设置M134M134楼层显示设置楼层显示设置PON.Ind new at:L 00 =10 输入：位置数字输入：位置数字1)L 左边位数 R 右边位数2)00 标准数字3)10 当前值4)new 输入工地新值41)2)3)4)M134M134楼层显示设置楼层显示设置M134M134楼层显示设置楼层显示设置目录目录RCB2系统服务器使用介绍系统服务器使用介绍 RCB2树状图A 01 IDL M -C U00 D00 EA 01 IDL M -C U00 D00 E标识标识 解释解释）M-没有运行指令 MU上行运行 MD下行运行M111M111与与LCB2LCB2大致相同，差异处如下所示大致相同，差异处如下所示:2）E 轿厢空载 1 10%称重开关动作 3 30%称重开关动作 5 50%称重开关动作 8 80%称重开关动作 O 超载开关动作）2）标识标识 解释解释Bd 00 IDL M-dob rdcb chcsBd 00 IDL M-Bd 00 IDL M-dob rdcb chcsdob rdcb chcs）B 2）d 3）00标识标识 解释解释 电梯的ocss板代号 运行方向 楼层数 4）IDL 电梯所处的操作模式 5）M-运行系统的状态 6）前门及后门的状态M-1-1-2 M-1-1-2 监控输入状态监控输入状态Bd 00 IDL M-Bd 00 IDL M-dob rdcb chcsdob rdcb chcs 7）dob 开门按钮状态 8）Rdcb 后门关门按钮状态 9）Chcs 外呼取消）2）3）4）5）6）7）8）9）M-1-1-3 M-1-1-3 监控群控信号监控群控信号 A 00 IDL M-*A 00 IDL M-C 07 IDL M-A 00 IDL M-B 03 IDL M-单台电梯3台群控 A、B、C电梯，按GO ON或GO BACK件可以循环查看“GO ON”M-1-2-1-1M-1-2-1-1远程站测试远程站测试RSL-C ADR08 BIT 1IN:OFF OUT:OFF标识标识 解释解释）RSL-C 轿厢通讯 RSL-H 厅外显示通讯 RSL-G 外呼通讯 2）ADR08 地址 3）BIT 1 位4）IN:OFF输入：关闭5）OUT:OFF输出：关闭用于远程站的输入输出状态，以测试为目的，用于远程站的输入输出状态，以测试为目的，也可以改变输出状态（按蓝键蓝键）也可以改变输出状态（按蓝键蓝键）RSL-C ADR08 BIT 1IN:OFF OUT:OFF）2）3）4）5）M-1-2-2-1M-1-2-2-1查看故障记录查看故障记录 标识标识 解释解释）RANDOM CALLS 故障信息2）1808 故障代码3）C8053 代表故障次数4）P01故障楼层RANDOM CALLS1808 C8053 P01RANDOM CALLS1808 C8053 P01 标识标识 解释解释 ）2）3）4）M-1-2-4M-1-2-4查看软件版本查看软件版本 VERS=PAA30313AAACOPR.1995 OTIS标识标识 解释解释 ）PAA30313AAA PAA30313AAA 软件版本号软件版本号 2）COPR.1995 OTIS COPR.1995 OTIS 软件版本时间软件版本时间 ）2）M131M131设置安装参数设置安装参数一般参数下共有九组菜单，一般参数下共有九组菜单，按相应数字健或按相应数字健或GO ONGO ON或或GO BACKGO BACK键键ENTERENTER可以进入。举例说明：可以进入。举例说明：RCB-NO 1 RCB-NO 1 更改为更改为 RCB-NO 2RCB-NO 2 SETUP OLD NEW RCB-N0 1 SETUP OLD NEW RCB-NO 2 SETUP OLD NEW RCB-N0 1 2按2键，显示左图按蓝键ENTER键，显示左图按，显示左图把PKS-P ,EFO-P 设置成可以屏蔽这些功能M132M132输入输出地址设置输入输出地址设置有关地址说明与有关地址说明与LCBII相同，举例说明相同，举例说明0012=33 1 更改为更改为 0012=53 1 IO ADR B ADR B0000=按M132，显示左图 IO ADR B ADR B0000=33 1 53 1 IO ADR B ADR B0012=33 1 按1键2键，显示左图 IO ADR B ADR B0000=53 1 按5键3键+1键，显示左图 按蓝键ENTER键，显示左图把电梯各个功能如消防及锁梯的地址改成后，对应的功能将被屏蔽M1331M1331呼叫允许参数设置呼叫允许参数设置有关参数说明与有关参数说明与LCBIILCBII基本相同，唯一差异基本相同，唯一差异,LCB2,LCB2楼层是从开始，楼层是从开始，RCB2RCB2是从开始算是从开始算举例说明：举例说明：将最底层设置成呼叫禁止将最底层设置成呼叫禁止 at CUDE CUDE P R 01 1100 0000 0 0按M1331，显示左图 at CUDE CUDE P R 01 0000 at CUDE CUDE P R 01 0000 0000 0 0按0+0+0+0，显示左图按蓝键ENTER键，显示左图M-1-3-4楼层显示与楼层显示与LCBII完全相同，请参考完全相同，请参考LCBII相关说明相关说明at OLD NEW FLTAB01 001?标识标识描述描述）AT 对应）OLD 原来）NEW 新的）FLTAB 楼层）01）001）？OCSS楼层MCSS楼层输入新值M-1-3-5M-1-3-5楼层数据对应表楼层数据对应表）at OLD NEW FLTAB01 001?）M-1-3-5M-1-3-5楼层数据对应表使用楼层数据对应表使用OPMODE STATE EMT ENABLE设置功能是否有效，注意设为PROTECT者无法屏蔽。按M144，显示左图按蓝键ENTER键,显示左图M-1-4-4M-1-4-4操作模式屏蔽操作模式屏蔽 下面举例将下面举例将EMTEMT功能屏蔽功能屏蔽标识标识 解释解释 1)OPMODE 操作模式2)STATE 状态3)EMT 医院紧急操作4)ENABLE 有效OPMODE STATE EMT DISABLEOPMODE STATE EMT ENABLE1)2)4)3)PF RAMHAS BEEN CLEARED按M1-5-1可清除内存故障，显示如左图M-1-5-1M-1-5-1清除操作清除操作TO CLEAR SAC RAMPRESS ENTER按M1-5-2可进一步清除内存信息，显示如左图，需要按shift+ENTER后开始M-1-7-1M-1-7-1时间显示时间显示06:04:20FRI 17 JAN -20001）标识标识 描述描述06小时04分20秒2)标识标识 描述描述FRI 星期 17 日 JAN 月2000年06:04:20FRI 17 JAN -20001)2)HOUR:0 23OLD=06 NEW=00MINUTE:0 59OLD=04 NEW=00SECOND:0 59OLD=50 NEW=00DAY:1 31OLD=17 NEW=00MONTH:1 12OLD=01 NEW=00YEAR:00-99OLD=00 NEW=00时分秒输入新值日月年M-1-7-2M-1-7-2修改时间显示修改时间显示WEEKDAY:0=SUN 6OLD=02 NEW=00 现举例将现举例将 星期二星期二 更改为更改为 星期三星期三M-1-7-2 M-1-7-2 修改星期显示修改星期显示 按M，显示左图WEEKDAY:0=SUN 6OLD=02 NEW=03按键，显示左图WEEKDAY:0=SUN 6OLD=02 NEW=03 按蓝键ENTER键，显示左图标识标识 解释解释0=SUN 6 0代表周日2 星期二00 新值WEEKDAY:0=SUN 6OLD=02 NEW=00 ）2）3）2）3）SELF TESTOK MECS MODEMCSS=2 DCSS=3DBSS=41=OCSS 2=MCSS3=DCSS 4=DBSSMONITOR=1 TEST=2SETUP=3 CALIBR=4 M 2 1STATUS=1 CMDS=2INPUT=3 OUTP=4 u af11 nc12 NOR NOR MOV VCO 1-02 STB INA GTN GTN02 *-00 STB INA SAF ess DFC ins-00 STB INA dbp FSO eso 2 3 4MCSSMCSS状态监控和查看故障状态监控和查看故障服务器插在RCB2板上服务器插在MCB板上M-2-1-1模式监控M-2-1-2命令监控M-2-1-3输入监控M-2-1-4输出监控按显示按显示按显示按显示显示u af11 nc12 u af11 nc12 NOR NOR MOV VCONOR NOR MOV VCO-02 STB INA -02 STB INA GTN GTN02 *GTN GTN02 *-00 STB INA -00 STB INA SAF ess DFC insSAF ess DFC ins-00 STB INA -00 STB INA dbp FSO uodbp FSO uo标识标识描述描述U U D VCOAf11 NORnc12 NORMOV上行前门关到位驱动器状态运行下行后门关到位曲线状态恒定速度当前楼层运动控制模式正常下一个响应层运动逻辑状态正常 GTN02 GTN02STB *INA没有方向ocss命令正常前进当前楼层OCSS命令正常前进到层运动逻辑闲置称重状态未知驱动器状态闲置SAFessDFCinsdbpFSOuo安全回路正常急停正常门锁正常非检修（正常）门门旁路前门安全可开上行输出MCSSMCSS监控描述监控描述STM not available2005 0005 000010DBSS Drive fault2703 0005 000010标识标识描述描述STMnot available20050005000010DBSSDrive fault27030005000010系统无效故障代码故障次数：次故障时间：故障发生后的时间，表示10分钟前发生这个故障。驱动系统驱动故障故障代码故障次数：次故障时间：故障发生后的时间，表 示10分钟前发生这个故障。MCSSMCSS故障记录描述故障记录描述）2）2）标识标识 描述描述DBSSDBSS变频器树状图变频器树状图 4=DBSS 4=DBSS 4=DBSSDIAGNOSTICS 2ILT LOG:CURR 1SAVED 2 DIAGNOSTICS 2 DIAGNOSTICS 2 CLEAR 3 Mtr therml cntct 000:00:05:08.58000:00:05:08.58标识标识描述描述）Mtr therml cntct 2）000:00:05:08.583）DC link UVT4）001:10:30:28.30电机热保护触电动作000天,00小时,05分钟,08秒,58毫秒直流链路低压001天,10小时,30分钟,28秒,30毫秒DBSSDBSS变频器故障记录描述变频器故障记录描述DC link UVT 001:10:30:28.30001:10:30:28.30）2）3）4）21VF 21VF 电梯更改速度服务器操作电梯更改速度服务器操作将速度将速度1.5M/S1.5M/S电梯更改成电梯更改成1.0M/S1.0M/S，操作如下：操作如下：根据公式 FSS:主机转速 1300需改成886，PD:曳引轮直径 750 GR:减速比34 V:正常速度 1500需更改成1000需用服务器更改MCSS中M232的 velocity normal 和motor speed参数，DCSS中M4311需更改M4311中rated rpm和Duty speed 参数，先更改MCSS参数，将SW2开关的ENA从OFF位置拨到右边，打开写保护：按M232 显示按1000键显示按蓝键+ENTER键显示按GO ON键找到MOTOR SPEED 参数显示将motor speed 1300改成886 服务器操作同上，并将ENA拨回OFF位置。MCSS更改操作完成。VELOCITY NORMAL 0:01500 n:0:01500 n:MOTOR SPEED 0:01300 n:0:01300 n:VELOCITY NORMAL 0:01500 n:10000:01500 n:1000VELOCITY NORMAL 0:01000 n:0:01000 n:21VF 21VF 电梯更改速度服务器操作电梯更改速度服务器操作再更改DBSS参数，先把服务器插到变频器SVT上，将变频器 左上角板把开关从PROTECT 拨到CHANGE(从下拨到上），才能更改4311参数：按M4311 显示 按GO ON 键找到Duty speed 参数显示按100000键显示按蓝键+ENTER键显示按GO ON 键找到Rated rpm参数显示将Rated rpm 1300改成886服务器操作同上，并将左上角拨码拨回。DBSS更改操作完成，操作结束。NA0=0 PAO=1 0*0*Rated rpm 1300.00*.*1300.00*.*Duty speed mm/s 1500.00*.*1500.00*.*Duty speed mm/s 1500.00 1000.001500.00 1000.00Duty speed mm/s 1000.00*.*1000.00*.*此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！50
