长坪灌区高干渠工程项目验收鉴定书.doc

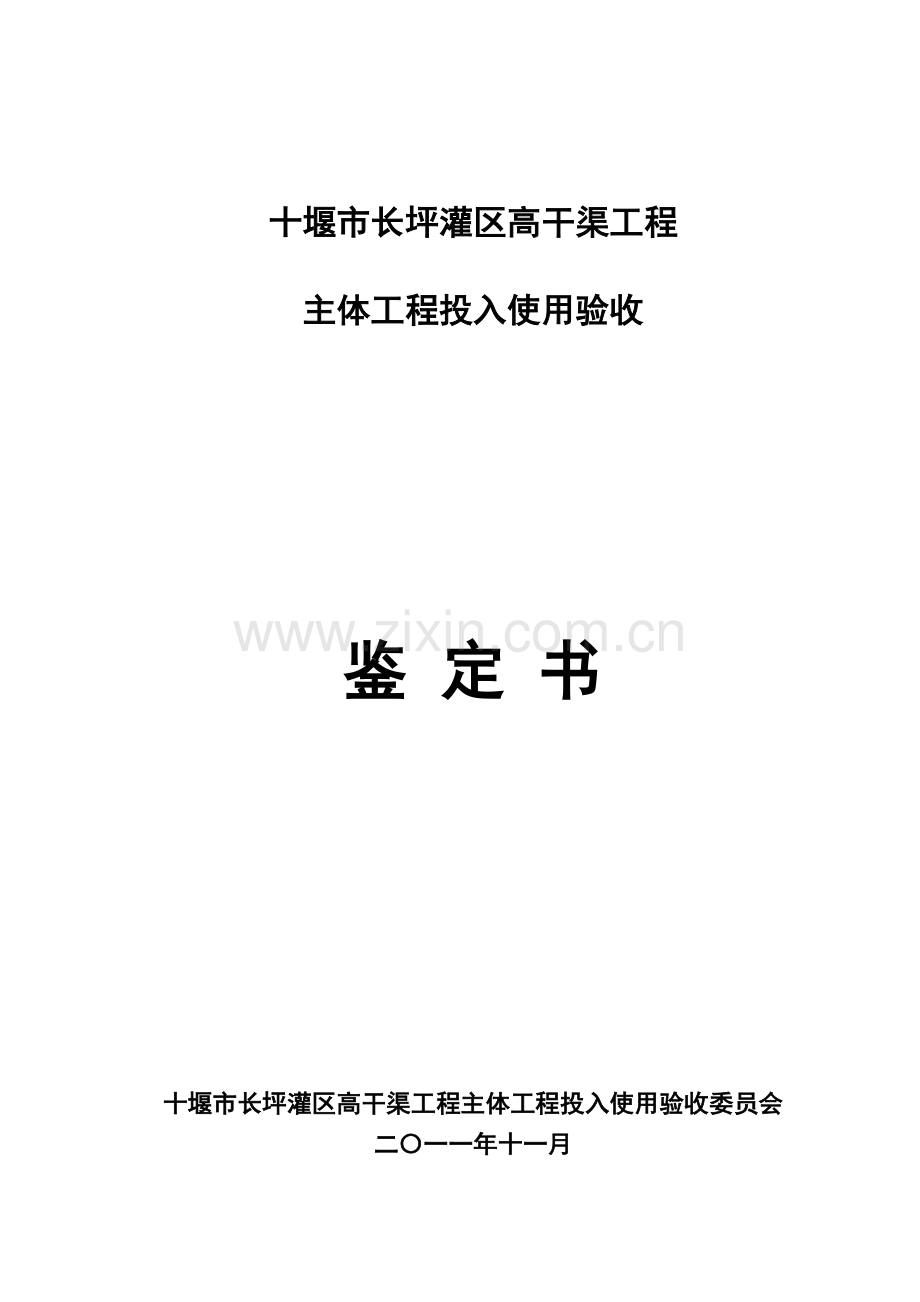

十堰市长坪灌区高干渠工程

主体工程投入使用验收

鉴 定 书

十堰市长坪灌区高干渠工程主体工程投入使用验收委员会
二〇一一年十一月

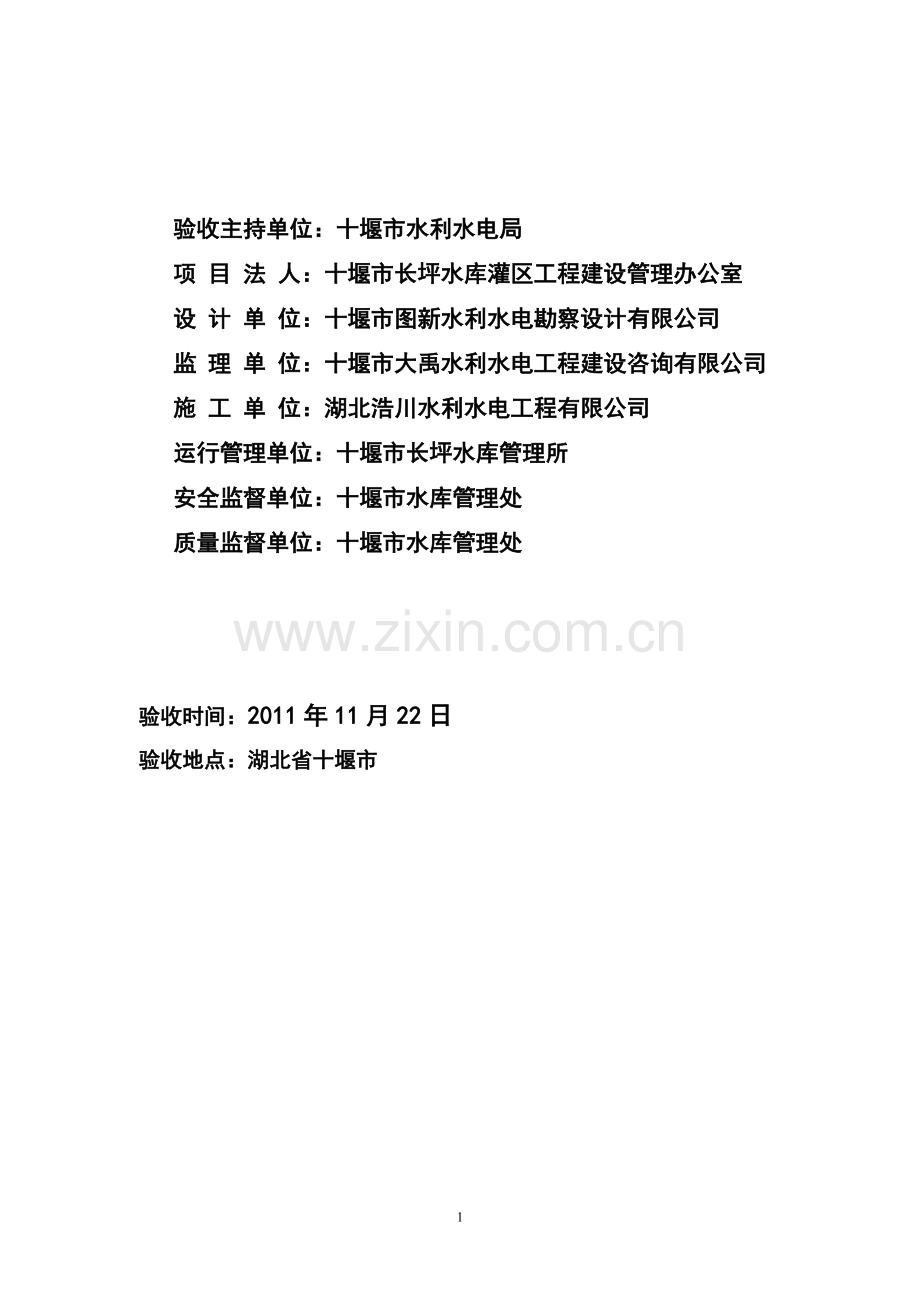

验收主持单位：十堰市水利水电局
项 目 法 人：十堰市长坪水库灌区工程建设管理办公室
设 计 单 位：十堰市图新水利水电勘察设计有限公司
监 理 单 位：十堰市大禹水利水电工程建设咨询有限公司
施 工 单 位：湖北浩川水利水电工程有限公司
运行管理单位：十堰市长坪水库管理所
安全监督单位：十堰市水库管理处
质量监督单位：十堰市水库管理处

验收时间：2011年11月22日
验收地点：湖北省十堰市

前 言

根据湖北省十堰市水利水电局要求，2011年11月21日—22日，十堰市水利水电局在十堰主持召开了十堰市长坪灌区高干渠工程主体工程投入使用验收会议。主体工程投入使用验收委员会由十堰市水利水电局、市水利水电工程质量监督站，十堰市水库管理处、十堰市西沟乡政府、长坪水库管理所等有关单位的领导、专家和代表组成（名单附后）。项目法人、设计、监理、施工、运行管理等有关单位的代表参加了会议。
根据《水利水电建设工程验收规程》（SL223—2008）和《湖北省大中型病险水库除险加固工程主体工程完工验收办法（试行）》（鄂水利建函[2008]779号）的规定，验收委员会察看了工程现场，听取了项目法人、监理、设计、施工等参建单位的工作报告和质量监督机构、安全监督机构的监督报告，审阅了有关工程资料，经过充分讨论后，形成了《十堰市长坪灌区高干渠工程主体工程投入使用验收鉴定书》。
一、 工程设计和完成情况
(一)工程名称及位置
工程名称：十堰市长坪灌区高干渠工程
工程位置：长坪水库灌区主要分布在水库下游的大西沟两岸和犟河左岸的农耕区和蔬菜基地。
(二)工程主要任务和作用
1、 长坪小(一)型水库的输水设施的更新改造。
2、 高灌区渠首取水溢流堰坝、干渠、支渠及隧洞、山洪涵洞、渡槽、倒虹吸等渠系建筑物设计。
3、 低灌区渠首取水溢流堰坝、干渠、支渠及隧洞、山洪涵洞、渡槽、倒虹吸等渠系建筑物设计。
4、 新建2座取水口进水闸、2座冲砂闸、12座分水闸、2座节制闸、10处量水堰（高干渠4处、低干渠6处）、35座人行桥（高干渠16座、低干渠19座）11处过洪涵洞（高干渠6处、低干渠5处）。
(三)工程设计主要内容
1、工程立项、设计批复。
2006年9月21日省水利厅组织有关专家对《十堰市长坪水库灌区工程可行性研究报告》进行了审查，鄂水利计函［2006］427号文予以确认
2007年3月13日省水利厅组织专家审查了《湖北十堰市长坪水库灌区工程初步设计报告》进行了审查，提出审查意见，并印发了《关于报送湖北省十堰市长坪水库灌区工程初步设计审查意见的函》鄂水利库函［2007］128号文批复工程
1、同意灌区设计灌溉面积1.5万亩。
2、同意高干渠渠首设计引水流量为0.68立方米每秒，低干渠渠首设计引水流量为1.22立方米每秒。
3、同意高干渠渠首设计水位412.00米，地干起渠首设计水位208.00米。
4、同意设计灌溉保证率为85%，渠系水利用系数为0.75
二、工程地质
1、根据《中国地震动参数区划图》（GB18306-2001），工程区地震动峰值加速度0.05g，相应地震基本烈度Ⅵ度。
2、同意《初设报告》对灌区地层岩性、地质构造等主要地质评价结论。
3、同意主要建筑物的工程地质条件及评价。
4、同意对天然建筑材料的评价。
三、工程设计
1、工程等级
根据《水利水电工程等级划分及供水标准》（SL252-2000）和《灌溉与排水工程设计灌规范GB50288-99》，长坪灌区为Ⅳ等工程，干渠及其建筑物级别为5级。拦河坝防洪标准按10年一遇设计，20年一遇校核，消能防冲设计洪水标准为10年一遇。
2水源工程
（1）同意长坪水库进水口更换闸门、修建启闭机房、更换供水闸门的设计方案。
（2）基本同意新建高、低灌区干渠渠首拦河坝的布置方案，由溢流坝、冲砂闸、节制闸组成。坝型为WES曲线型式，结构为浆砌石外包40厘米厚C15混凝土，底流消能。堰顶高程分别为412.00米、208.00米。
3、渠道工程
（1）同意高、低干渠的渠线布置方案，总长为22676米，其中高干渠10476米，低干渠12200米，渠道均为矩形断面。
（2）基本同于渠道的整治设计方案。
高干渠整治长度8543米。0+027-0+390、0+476-1+136、1+196-1+916、1+996-5+616长5363米断面尺寸1.0×1.2米，5+616-6+016长400米断面尺寸0.8×1.0米，6+296-6+676、6+756-7+336、7+436-8+416、8+756-9+076、9+256-9+776长2780米断面尺寸0.7×1.0米。以上渠段一侧衬砌40厘米厚浆砌石，三面水泥砂浆抹面减糙。
低干渠整治长度11950米。0+030-5+100长4800米断面尺寸1.2×1.5米，渠底衬砌30厘米厚、两侧衬砌40厘米厚浆砌石，水泥砂浆抹面；5+100-5+550长450米断面尺寸1.2×1.4米，一侧衬砌40厘米厚浆砌石，三面水泥砂浆抹面；5+650-6+780长130米店面尺寸1.4×1.2米，6+780-7+080长300米断面尺寸1.2×1.0米，渠底衬砌30厘米厚、两侧衬砌40厘米厚浆砌石，水泥砂浆抹面；7+200-8+470长1270米断面尺寸1.2×1.5米，渠底和两侧衬砌30厘米厚浆砌石，水泥砂浆抹面，上覆20厘米厚钢筋混凝土盖板；8+470-9+500长1030米断面尺寸1.0×1.2米，9+500-10+800长1300米断面尺寸0.6×1.0米，渠底衬砌30厘米厚、两侧衬砌40厘米厚浆砌石，水泥砂浆抹面；10+800-11+950长1150米断面尺寸0.6×0.6-0.5×1.0米，渠底和两侧衬砌30厘米厚浆砌石，水泥砂浆抹面，上覆20厘米厚钢筋混凝土盖板；11+950-12+200长250米断面尺寸0.5×0.6米，渠底和两侧衬砌30厘米厚浆砌石，水泥砂浆抹面。
（3）同意新建8条支渠，总长7825米。高干渠上5条支渠长3895米，其中倒虹吸管长645米，浆砌石渠段长3250米；低干渠上3条支渠长3930米，其中倒虹吸管长880米，浆砌石渠段长3050米。
4、渠系建筑物
（1）同意新建渡槽5座，长546米。其中高干渠4座，长446米，低干渠1座，长100米，。槽身全部为C25钢筋混凝土带拉杆矩形断面，净空尺寸与相应的渠道相同，边墙和底板厚15厘米；槽墩为C15钢筋混凝土结构。
（2）同意新建倒虹吸9处，长2845米。其中高干渠6处，长1965，低干渠2处，长880米。管身采用PVR管，地形变化出设置C15混凝土镇墩。
（3）同意高干渠新建2座隧洞，总长140米，断面为城门洞形，矩形部分1.0×1.2米，顶部为半圆拱，全断面采用C20厚20厘米钢筋混凝土衬砌。
（4）同意新建渠首节制闸2座，其中高干渠1座，低干渠1座，闸门尺寸均为1.0×1.0米。
（5）同意新建分水闸12座，高、低干渠各6座。
（6）同意新建量水堰10处，其中高干渠4处，低干渠6处。
（7）同意新建人行桥35座，其中高干渠16座，低干渠19座。
（8）同意新建过洪涵洞11处，其中高干渠6处，低干渠5处。
四、金属结构及设备
同意金属结构及设计。所有闸门均次啊用铸铁闸门，螺杆启闭机。
五、施工组织设计
同意主体工程施工方案及施工总体布置设计，施工总工期3年。
六、工程占地
同意工程临时占地30亩，永久占地45亩。
七、环境保护和水土保持设计
同意环境保护和水土保持设计。
八、工程管理
基本同意管理设计。新建管理用房500平方米，配备必要的交通、通讯及观测设备。
九、工程概算
1、同意设计概算编制原则、依据和编制方法。
2、按2006年第四季度的价格水平，核定长坪水库灌区工程初步设计概算总投资2181.84万元，其中主体工程1771.07万元。按照省政府《水利建设事权划分和投资分摊政策》（鄂政办发[1997]125号）的有关规定，省拟分担主体工程投资的50%即886万元，剩余投资1295.83万元由地方负责筹措解决。
十、经济评价
基本同意工程经济评价方法各结论。长坪水库灌区工程经济评价各项指标满足规范要求，总投资2181.84万元
。
（四）主体工程施工过程
1、主要工程开工、完工时间
主体工程于2008年10月动工， 2011年11月完工，各单位工程具体实施时间见十堰市长坪灌区高干渠工程主要工程开完工时间表。
十堰市长坪灌区高干渠工程主要工程开完工时间表
4.1 主体开完工时间表
分部工程名称
开工时间
完工时间
备 注
1.1、渠首建筑物
2010.05.01
2010.07．24

1.2、渡槽
2010.06.01
2010.07.24

1.3、渠道
2010.05.01
2011.11．20

1.4、隧洞
2011.06.01
2011.09.01

2、设计变更
十堰市长坪灌区高干渠工程于开工前后根据当地实际情况和在施工过程中的需要，整个灌区高干渠工程中共有二处重大设计变更、三十余处一般设计变更，均报经省水利厅批复和设计单位同意并签字盖章。
一，重大设计变更
1、 2011年7月1日，十堰市长坪灌区高干渠工程项目部根据1#隧洞原状，向十堰市新图设计院发送了《1#隧洞变更设计方案》，具体内容为：在隧洞内铺设一条DN600PE管道，衔接两端渠道。十堰市新图设计院接到变更设计方案后，立即派设计人员到实地踏勘，对两方案的优化进行了探讨，认为可行。于7月中旬完成了《1#隧洞变更设计方案》。
2010年6月23日，考虑到土渠段施工难度和成本，十堰市长坪灌区高干渠工程项目部，向十堰市新图设计院发送了《土渠段变更设计方案》，主要内容为：土渠段改做“U”型渠，滑坡体段预埋DN600PE管道。十堰市新图设计院接到变更设计方案后，立即派设计人员到实地踏勘，对两方案的优化进行了探讨，认为可行。于7月上旬完成了《土渠段变更设计方案》。
二，一般方案变更
1、一标段渠首建筑物附近由于工程的需要，在西沟河沙湾山垭处设置渠首拦河坝后，使上游水位有所加高。造成左侧水田受渗水影响加剧。为此在当地老百姓的强烈要求下，经和业主、监理方及设计方研究决定：沿现有水田渗水侧修建截水沟一条，全长809米。该报告递交后，于2010年6月23日设计单位同意并签字盖章。
2、根据2010年6月18日在市水库管理处办公室会议的讨论，对经过居民区的渠道进行变更，即铺设DN600的PE 管道，上部及四周用细粒土回填，并做好老百姓院落的恢复工作，该变更申请报告递交给业主、监理、设计后，经研究决定同意实施，于2010年6月23日设计单位同意并签字盖章。
3、根据两次监理会商讨，经与业主达成以下渡槽翻新施工方案：渡槽（包含槽身和排架）的内、外壁在凿毛、冲洗、清理干净后分两次砂浆抹面，总厚度为4㎝；在渡槽的底部浇10㎝厚的C20砼；在渡槽原伸缩缝处用环氧树脂及止水橡胶用钢板固定的方式处理，变更于2010年5月13日由监理、业主、施工、设计四方同意变更内容并签字盖章。
4、根据渠首工程设施所处的地理位置，离长坪水库管理所较远，经业主研究决定：渠首建筑物靠河道左岸侧，修建一道围墙，将渠首建筑物加以保护，以免遭受外界因素的破坏。具体为：围墙长9米，向河道范围内延伸3米，基础为浆砌石扩大基础，埋置深度见硬土层，围墙形成的小院内浇筑C20砼加以硬化，方案变更于2010年8月12日由监理、业主、施工、设计四方同意变更内容并签字盖章。
5、1+538—1+620段渠道建在一段干砌石挡墙上，该挡墙年久失修承载力满足不了施工要求，可新建浆砌石挡墙加大承载，同时为减少荷载在顶部埋设DN600PE管道，方案变更于2011年7月7日由监理、业主、施工、设计四方同意变更内容并签字盖章。
6、为便于2#隧洞施工过程中渣土的堆放，经业主现场管理人员同意，在2#隧洞出口50m处的山谷里修建一座渣土挡墙，2011年6月2日该方案由监理、业主、施工、设计四方同意变更内容并签字盖章。

3、重大技术问题及处理情况
详细情况见重大设计变更。
4工程质量检测情况
4.1十堰市长坪灌区高干渠工程一标段
水泥质量抽样检测成果表（见证检测）

检测内容
检验编号
检测组数
（组）
细度
（80um方孔
筛筛余%）
凝结时间
安定性
（mm）
抗折强度
抗压强度
初凝
（min）
终凝
（min）
28d
（Mpa）
28d
（Mpa）
设计标准

≤10.0
≥45.0
≤10.0
≤5.0
≥5.5
≥32.5
PC32.5
SN08-12-1002
1
2.8
210
285
1.0
6.3
37.3
PC32.5
SN09-04-0101
1
2.7
155
230
1.0
6.4
35.9
PC32.5
SN09-06-0089
1
1.7
190
265
1.0
7.0
34.1
PC32.5
SN09-08-0025
1
2.6
180
225
1.0
6.0
33.5
PC32.5
SN09-09-0267
1
3.3
175
293
1.0
6.0
34.5
PO32.5
SN-08-03-1008
1
2.8
180
270
1.5
6.0
35.6
PO32.5
SN-08-03-1009
1
2.9
185
275
1.5
6.0
35.6
PO32.5
SN-08-04-0001
1
3.4
190
265
1.5
6.2
36.6
PO32.5
SN-08-04-0002
1
3.0
185
260
1.0
6.2
36.8

砂物理性能抽样检测成果表（见证检测）

检测
内容
检测编号
检测组数（组）
表观密度
（kg/m3）
含泥量
（％）
泥块含量（%）
有机物
含量
云母含量
（％）
细度模数
设计
标准

＞2550
＜3.0
0
浅于
标准色
＜2.0
2.4～3.0
1
SS砂-08-12-1001
1
2680
0.8
/
合格
0.3
2.9
2
SS砂-09-04-0124
1
2660
0.6
/
合格
0.6
2.9
3
SS砂-09-06-0089
1
2680
1.3
/
合格
0.8
2.9
4
SS砂-09-08-0023
1
2670
1.3
/
合格
0.7
2.9
5
SS砂-09-09-0249
1
2660
0.8
/
合格
0.6
2.9
6
SS砂-08-03-1008
1
2560
0.9
/
/
/
2.5
7
SS砂-08-04-0001
1
2590
1.1
/
/
/
2.5
8
SS砂-08-06-1002
1
2660
0.6
/
合格
0.4
2.9
9
SS砂-08-06-1001
1
2630
0.6
/
合格
0.4
2.9
10
SS砂-08-07-1001
1
2660
0.6
/
合格
0.3
2.9
11
SS砂-08-05-1001
1
2660
0.8
/
合格
0.5
2.9
12
SS砂-08-05-1002
1
2630
0.8
/
合格
0.5
2.9

碎石物理性能抽样检测成果表（见证检测）

检测
内容
检测编号
检测组数
（组）
表观密度
（kg/m3）
含泥量
（％）
针片状颗粒含量（％）
有机物
含量
较弱颗粒含量
压碎指标
（％）
设计
标准

＞2600
＜1.0
＜15
浅于标准色
＜5
＜20
1
SS石-08-12-1001
1
2670
0.3
6
合格
1
11
2
SS石-08-12-1002
1
2695
0.7
/
合格
2
9
3
SS石-09-04-0146
1
2710
0.7
/
合格
1
10
4
SS石-09-06-0091
1
2690
0.8
/
合格
2
12
5
SS石-09-08-0021
1
2710
0.4
/
合格
2
11
6
SS石-09-09-0162
1
2700
0.7
/
合格
2
11
7
SS石-08-04-0002
1
2620
0.6
/
/
/
11
8
SS石-08-03-1009
1
2610
0.4
/
/
/
11
9
SS石-08-06-1002
1
2690
0.5
/
合格
1
10
10
SS石-08-06-1001
1
2690
0.6
/
合格
2
10
11
SS石-08-07-1001
1
2700
0.4
/
合格
2
11
12
SS石-08-05-1001
1
2710
0.7
/
合格
1
11
13
SS石-08-05-1002
1
2690
0.7
/
合格
1
11
高干渠工程砼试块试验强度值统计表（见证检测）
序号
试验编号
取 样 部 位
设计强
度等级
试块试验值（MPa）
成型日期
1
HN-09-04-0057
渠道
C20
21.9
2009.03.10
2
HN-09-04-0058
渠道
C20
22.7
2009.03.19
3
HN-09-04-0059
渠道
C20
23.0
2009.03.24
4
HN-09-04-0060
渠道
C20
23.4
2009.03.26
5
HN-09-04-0061
渠道
C20
23.7
2009.03.29
6
HN-09-04-0062
渠道
C20
24.0
2009.03.30
7
HN-09-04-0063
渠道
C20
23.1
2009.04.01
8
HN-09-05-0285
渠道
C20
24.1
2009.05.10
9
HN-09-05-0284
渠道
C20
23.7
2009.05.08
10
HN-09-05-0286
渠道
C20
23.0
2009.05.11
11
HN09-06-0025
渠道
C20
21．7
2009.05.28
12
HN09-06-0026
渠道
C20
22.1
2009.05.29
13
HN09-06-0027
渠道
C20
22.0
2009.05.30
14
HN09-06-0028
渠道
C20
22.2
2009.05.31
15
HN09-06-0584
渠道
C20
21.4
2009.06.01
16
HN09-06-0585
渠道
C20
21.8
2009.06.08
17
HN09-06-0586
渠道
C20
21.6
2009.06.16
18
HN09-06-0587
渠道
C20
21.8
2009.06.23
19
HN09-08-0040
渠道
C20
22.6
2009.07.08
20
HN09-08-0041
渠道
C20
22.2
2009.07.16
21
HN09-08-0042
渠道
C20
21.6
2009.07.25
22
HN09-08-0043
渠道
C20
23.4
2009.08.03
23
HN09-09-0307
渠道
C20
22.9
2009.08.25
24
HN09-09-0309
渠道
C20
22.1
2009.09.13
25
HN09-09-0310
渠道
C20
23.4
2009.09.16
26
HN09-10-0002
渠道
C20
23.1
2009.09.25
27
HN09-10-0005
渠道
C20
24.0
2009.10.02
28
HN09-10-0001
渠道
C20
22.9
2009.09.18
29
HN09-10-0003
渠道
C20
21.7
2009.09.27
30
HN09-10-0004
渠道
C20
20.9
2009.09.29
31
HN09-09-0308
渠道
C20
20.9
2009.09.10
32
HN09-11-0019
隧洞
C25
27.1
2009.10.25
33
HN09-11-0020
隧洞
C25
26.1
2009.10.26
34
HN09-11-0021
隧洞
C25
27.6
2009.10.27
35
HN09-11-0022
隧洞
C25
25.6
2009.10.30
36
HN09-11-0023
隧洞
C25
28.3
2009.11.01
37
HN09-12-0037
渠道
C20
23.1
2009.11.10
38
HN09-12-0038
渠道
C20
20.9
2009.11.17
39
HN09-12-0039
渠道
C20
22.7
2009.11.24
40
HN09-12-0040
渠道
C20
21.6
2009.11.27
41
HN09-12-0041
渠道
C20
23.0
2009.11.29
42
HN-08-07-1012
渠首建筑物
0+120.2～0+126.8

C10
11.4
2008.07.22
43
HN-08-07-1011
渠首建筑物
C10
12.0
2008.07.20
44
HN-08-07-1013
渠首建筑物
C10
11.6
2008.07.24
45
HN-08-05-1001
渠首建筑物
C10
12.4
2008.04.10
46
HN-08-05-1002
渠首建筑物
C10
11.9
2008.04.28
47
HN-08-05-1005
渠首建筑物
C10
11.4
2008.04.14
48
HN-08-05-1006
渠首建筑物
C10
12.7
2008.04.29
49
HN-08-05-1007
渠首建筑物
C10
12.2
2008.04.16
50
HN-08-05-1009
渠首建筑物
C10
11.8
2008.04.30
51
HN-08-05-1010
渠首建筑物
C10
12.9
2008.04.18
52
HN-08-05-1016
渠首建筑物
C10
11.9
2008.05.01
53
HN-08-05-1012
渠首建筑物
C10
12.7
2008.04.20
54
HN-08-05-1017
渠首建筑物
C10
12.0
2008.05.03
55
HN-08-05-1014
渠首建筑物
C10
11.1
2008.04.23
56
HN-08-05-1019-1
渠首建筑物
C10
12.2
2008.05.08
57
HN-08-05-1015
渠首建筑物
C10
13.4
2008.04.26
58
HN-08-05-1022
渠首建筑物
C10
11.4
2008.05.14
59
HN-08-05-1021-1
渠首建筑物
C10
12.5
2008.05.11
60
HN-08-06-1009
渠首建筑物
C10
12.4
2008.06.23
61
HN-08-05-1023
渠首建筑物
C10
11.0
2008.05.19
62
HN-08-06-1010
渠首建筑物
C10
11.8
2008.06.27
63
HN-08-05-1024
渡槽加固维修
0+258.8～0+265.4
C10
11.7
2008.05.22
64
HN-08-06-1011
渡槽加固维修
C10
12.5
2008.06.30
65
HN-08-05-1025
渡槽加固维修
C10
12.3
2008.05.25
66
HN-08-05-1026
渡槽加固维修
C10
11.2
2008.05.28
67
HN-08-07-1001
渡槽加固维修
C10
12.2
2008.07.02
68
HN-08-07-1002
渡槽加固维修
C10
11.9
2008.07.04
69
HN-08-05-1027
渡槽加固维修
C10
11.1
2008.05.31
70
HN-08-07-1003
渡槽加固维修
C10
12.1
2008.07.06
71
HN-08-06-1001
渡槽加固维修
C10
11.3
2008.06.02
72
HN-08-07-1004
渡槽加固维修
C10
11.3
2008．07.08
73
HN-08-06-1002
渡槽加固维修
C10
11.9
2008.06.04
74
HN-08-07-1005
渡槽加固维修
C10
11.7
2008.07.10
75
HN-08-06-1003
渡槽加固维修
C10
12.0
2008.06.06
76
HN-08-07-1006
渠道
C10
11.8
2008.07.12
77
HN-08-06-1004
渠道
C10
11.6
2008.06.08
78
HN-08-07-1007
渠道
C10
11.6
2008.07.14
79
HN-08-06-1005
渠道
C10
11.7
2008.06.10
80
HN-08-07-1008
渠道
C10
10.6
2008.07.16
81
HN-08-06-1006
渠道
C10
12.1
2008.06.12
82
83
HN-08-07-1009
渠道
C10
11.1
2008.07.18
83
HN-08-06-1007
渠道
C10
11.1
2008.06.14
84
HN-08-07-1010
渠道
C10
11.5
2008.07.19
85
HN-08-06-1008
渠道
C10
11.6
2008.06.17

高干渠工程统计表（见证检测）
砂浆强度模量值统计表
序号
试验编号
取 样 部 位
设计级强度模量（Mpa）
试块试验值（Mpa）
检验日期
1
HN-08-05-10004
渠道0+146.6～0+153.2
15000
14500
2008.5.26
2
HN-08-04-1001
渠道0+166.4～0+173
15000
14600
2008.5.14
3
HN-08-04-1002
渠道0+192.8～0+199.4
15000
14600
2008.5.19
4
HN-08-05-1001
渠道0+199.4～0+206
15000
14400
2008.5.31
5
HN-08-05-1002
渠道0+232.4～0+239
15000
14500
2008.6.8
6
HN-08-06-1003
渠道0+256.4～0+272
15000
14700
2008.7.28
7
HN-08-07-1001
渠道0+318.2～0+324.8
15000
14800
2008.8.5
8
HN-08-07-1002
渠道0+344.6～0+351.2
15000
14800
2008.8.9
9
HN-08-06-1001
渠道0+364.4～0+371
15000
14800
2008.7.8
10
HN-08-06-1002
渠道0+390.8～0+397.4
15000
14900
2008.7.12
工程量合计3287.71合格率100%,其中优良3个,优良率19%

原材料质量检测情况表（监理平行检测）
材料名称
数量
检测次数
主要检测项目统计
检测结果

检测单位
项目
标准值
检测值
水泥(p.o42.5

1
安定性
合格
合格
合格
抗折28d
≥6.5
7.6
抗压28d
≥42.5
45.2
十堰市金正质量检测中心
砂

1
含泥量（%）
≤3
1.6
合格
细度模数
中粗砂
3.3
碎石

3
含泥量（%）
≤1
0.3
合格

中间产品质量检测结果统计表（监理平行检测）
部位
设计值
取样
组数
平均值
标准差
(MPa)
极值
离差
系数
强度保证率%
质量 评定
Fcu max
Fcu min
渠道
2.0g/cm3
3
2.17 g/cm3

2.29g/cm3
2.09g/cm3

隧洞
C25
1
30.1(MPa)
/
/
/
/
/
合格
渠首
C10
3
12.3(MPa)
/
/
/
/
/
合格
渠首
C20
3
24.73

25．2
24.1

合格
渡槽
C20
3
24.73

25．2
24.1

合格
4.2十堰市长坪灌区高干渠工程二标段
原材料、中间产品质量检验情况统计表（见证检测）
材料
名称
产地或厂家
材料用量
检测
频次
主要检测项目统计
检测
结果
检测单位
项 目
标准值
检测值
水泥
郧西金龙水泥有限公司(P.O32.5)
1000t
5
初凝时间（min）
≥45
190-250
合格
湖北水总水利水电建设股份有限公司试验室
终凝时间（min）
≤600
290-340
合格
抗折28ｄ
≥5.5
7.9-9.1
合格
抗压28ｄ
≥32.5
47.8-51.2
合格
安定性（饼法）
无裂缝
无弯曲
无裂缝
无弯曲
合格
华新水泥(P.O32.5)
200t
1
初凝时间（min）
≥45
185
合格
终凝时间（min）
≤600
270
合格
抗折28ｄ
≥5.5
6.8
合格
抗压28ｄ
≥32.5
39.6
合格
安定性（饼法）
无裂缝
无弯曲
无裂缝
无弯曲
合格
砂
十堰
2000m3
5
表观密度(kg/m3)
＞2500
2650～2660
合格
含泥量(%)
＜5.0
0.8～1.2
合格
泥块含量（%）
不允许
0
合格
有机物含量
浅于标准色
浅于标准色
合格
细度模数
中粗砂
3.0
合格
碎石
十堰
3200m3
8
表观密度(kg/m3)
＞2600
2690～2700
合格
含泥量(%)
＜1.0
0.0
合格
泥块含量（%）
0
0
合格
压碎指标（%）
＜16
3.2～3.5
合格
有机物含量
浅于标准色
浅于标准色
合格
针片状颗粒含量
＜5
1.8-2.6
合格
钢筋
安阳钢厂
φ20
120t
2
屈服点(MPa)
≥335
380,380
合格
抗拉强度（MPa）
≥490
555,555
合格
伸长率(％)
≥16
20,21
合格
弯曲角度
180
合格
合格

中间产品质量检测结果统计表（见证检测）
部位
砼强度等级
工程量
（m3）
取样
组数
平均强度
(MPa)
标准差
(MPa)
极值(MPa)
离差
系数
强度保证率%
质量 评定
Fcu max
Fcu min
隧洞
C30
2274.24
11
33.26
1.66
36.6
30.9
/
/
合格
渡槽
C30
472
10
34.63
1.85
17.5
16.6
/
/
合格
M30
/
2
32
/
32.3
31.7

合格
渠首
C30
10
1
34.6
/
/
/
/
/
合格
M30
/
3
31.3
/
32.2
30.4
/
/
合格
启闭机房
C25
63.08
2
29.1
/
29.3
28.9
/
/
合格
渠道
M10

3
13.2
/
12.7
13.4
/
/
合格
C20
788.05
19
24
1.62
28.0
22.0
/
/
合格
C25
351.18
6
27.62
0.99
29.4
26.7
/
/
合格
渠道
M30
/
2
31.9
/
32.5
31.3
/
/
合格

焊缝质量检测结果统计表（见证检测）
位置
工件焊缝名称
类别
条数
一次合格率
缺陷情况
处理情况
备注
渠首
主梁腹板与边梁腹板组合焊缝
一类
12
99%
1处10-20mm长的超标缺陷
返修后经探伤合格

主梁翼板与边梁翼板对接焊缝
一类
6
97%
2处10-20mm长的超标缺陷
返修后经探伤合格

吊耳板与门叶的组合焊缝
一类
4
100%
无
/

主梁与门叶面板的角焊缝
二类
12
99%
1处10-20mm长的超标缺陷
返修后经探伤合格

边梁与门叶面板的角焊缝
二类
4
100%
无
/

边梁腹板与边梁翼板组合焊缝
