农村公路生命安全防护工程施工组织设计.doc

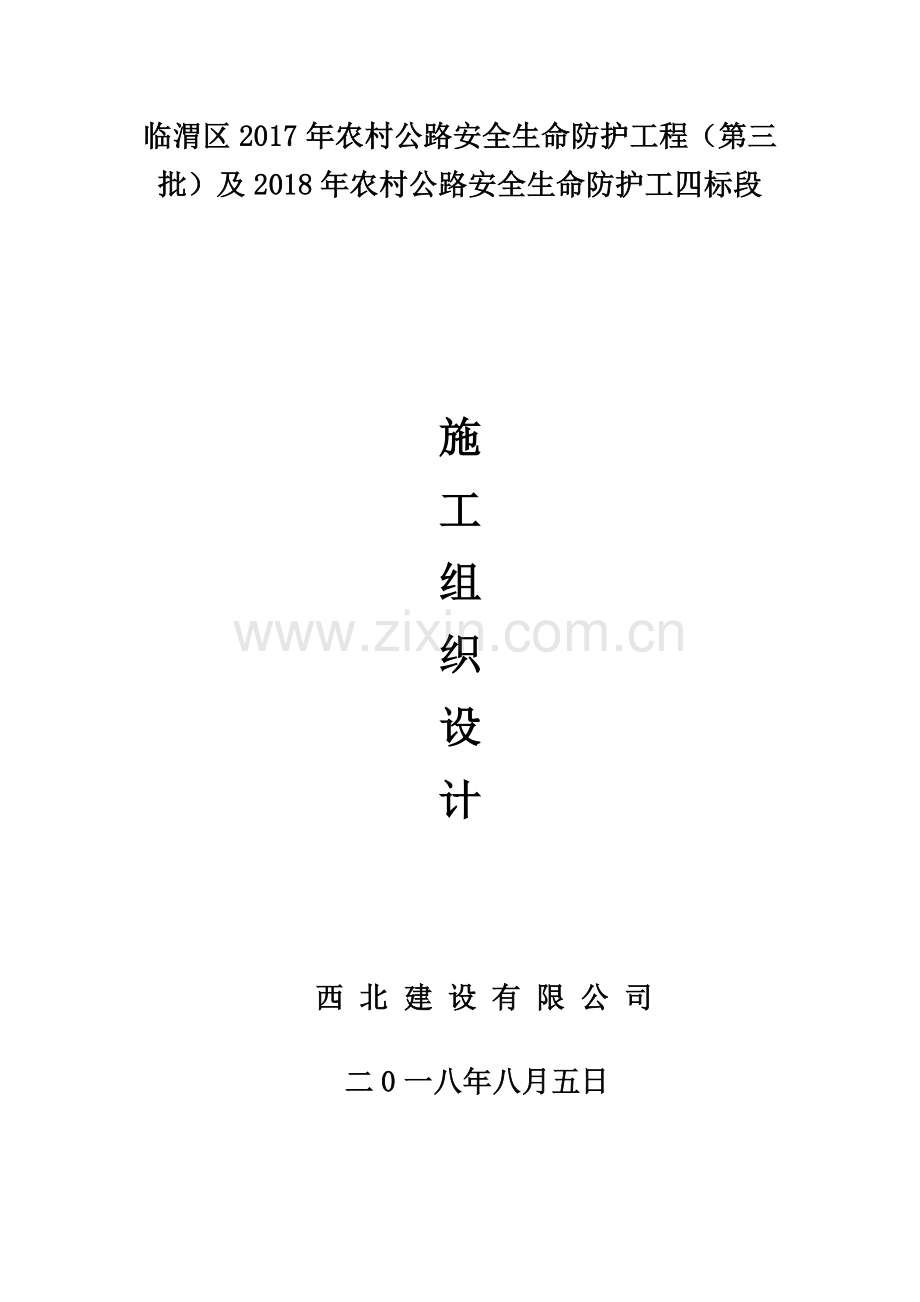

临渭区2017年农村公路安全生命防护工程（第三批）及2018年农村公路安全生命防护工四标段施工组织设计西 北 建 设 有 限 公 司二0一八年八月五日目 录第一章 总体施工组织布置及规划1第二章 重点、关键和难点工程的施工方案4第三章 工期保证措施11第四章 关键工程质量保证措施13第五章 安全保证措施18第六章 环境保护、水土保持、文明施工、文物保护保证措施22第七章 项目风险预测与防范、事故应急预案26第八章 其他应说明的事项32第一章 总体施工组织布置及规划一、工程概况1、项目名称：临渭区2017年农村公路安全生命防护工程（第三批）及2018年农村公路安全生命防护工程第四标段。2、建设单位：渭南市临渭区交通运输局3、设计单位：陕西中宇交通规划设计有限公司4、施工单位：西北建设有限公司5、监理单位：新疆路通达路桥工程监理有限公司6、建设地点：渭南市临渭区7、计划工期:90日历天。8、质量要求：工程交工验收的质量评定：合格，竣工验收的质量评定：合格。二、施工准备工作我公司将做好施工前的准备工作，对整个施工过程具有深远的意义，针对本工程特点，施工准备主要从技术准备、现场准备、机具、材料、劳动力准备及地方协调五个方面入手。1、技术准备工作（l）由技术负责人组织主要人员进一步熟悉、会审施工图、设计资料、招标文件、施工验收规范，做好施工技术交底准备和编制详细施工组织设计。（2）进一步踏勘施工现场，熟悉地形、地貌和地质条件、设计勘察所定的里程与施工定位桩，测量定位，做好施工临设布置工作。制定工程建筑材料的抽样试验及不同标号砼级配试验计划及准备工作。2、物资准备（1）迅速落实临设搭建材料、水电配套设施。（2）落实工程施工机具及周转材料、工艺制备的计划。（3）落实需加工的结构配件计划。3、劳动力准备（l）以工程项目部为核心，建立精干专业施工队伍，组织劳动力进场。（2）向施工队、班组、主要工程技术人员进行施工技术交底。（3）迅速建立、健全各项管理制度，做好上墙、考核工作。4、施工现场准备（1）在施工总平面布置的基础上，迅速落实项目部、生活设施、用电设施等的生产设施。（2）首先做好施工现场的控制网测量及复核工作。（3）根据施工总平面布置，迅速搞好“三通一平”，保证路、水、电、通，场地平。（4）生活设施的搭建：根据施工现场条件及现场实际情况迅速落实项目部、生活设施的选址与搭建。（5）材料堆放地：在施工范围内迅速建设施工临设，设立材料堆场。各种材料按总进度计划要求，分批逐步进料。5、地方协调（1）我们已与当地村办进行了初步接触。以确保在开工后可以立即解决一系列的前期问题。在此基础上，进场后进一步和地方村办联系，做好租房、租地、用电、用水工作等前期协调工作。（2）施工前期准备工作是保证工程顺利进行的关键工作，它有阶段性和连贯性，必须在项目部的组织下，地方政府和施工区附近居民的配合下有计划、有步骤的进行。6、施工总平面布置（1）进场前先确定临时施工场地、施工道路、工地临时供电、供水等。我公司将严格按照有关文明施工管理的规定执行，并自觉接受有关部门监督和检查，有专人负责文明施工的日常管理工作。（2）施工区域及临时设施区域施工区域已由业主统一完成征地工作，基本上满足本工程施工所需。临时生活、办公设施用地我公司已在投标阶段和当地村办取得了联系，得到他们的支持。拟租用附近村民房为临时生活、办公设施用地。区内设置项目部办公室及监理工程师用房，进场后实施规范管理。（3）施工用电、施工工用水施工用水用电由甲方提供接入点。另外，为保证工程的用电、现场自备2台发电机机组。（4）现场排水为确保工地环境整洁，达到文明，标化要求，在工地上建立有效的排水系统，并与指挥部在标段范围及整体工程的排水系统沟通。工地排水采用明沟排水系统，明沟沿施工便道外侧构筑，每隔30m左右设一口集水井。施工污水经过明沟集流，沉淀以后，间接排入地区的排水系统。（5）通讯 采用移动手机联系为主，网络通讯为辅，制作通讯单，部门之间保持电话畅通。第二章 重点、关键和难点工程的施工方案一、交通标志标牌施工方法1、安全措施：到达现场后，首先考虑路面的宽度、交通等因素，充分运用标志、交通锥，路栏等安全措施。根据工程施工的推进，管理好现场施工地段，以保证施工安全；2、所有交通标志都应按图纸的要求定位和设置。安装的标志应与交通方向几乎成直角；在曲线路段，标志的设置角度应由交通流的行进方向来确定，为了消除路侧标志表面产生的眩光，标志应向后旋转约50，以避开车前灯光束的直射。门架标志的垂直轴应向后倾成一角度，对于路侧标志，标志板内缘距土路肩边缘不得小于250mm，或根据监理工程师的指示确定；3、标志基础可根据本规范要求，基础位置的确定、开挖以及浇注混凝土立模和锚固螺栓的设置等。安装里程碑时，将里程碑放入浇注好的基座固定，应经监理工程师批准后施工；4、路侧式标志的装设，应按道路交通标志和标线的相关规定进行；5、钢支撑结构应根据道路交通标志和标线的规定制作和安装；6、管状或空心截面的支撑结构,应设有经监理工程师同意的符合图纸要求的防雨帽；7、标志支撑结构的架应在基础混凝土强度达到要求,并得到监理工程师的批准后进行,门架标志结构的架设应以高空吊车为工具,不允许施工人员在门架的横梁上作业.在横梁安装之前,应先预拱横梁中间处的预拱度一般为50 mm,悬臂标志的预拱度为40 mm;8、标志中与铝合金或其它的金属接触的所有钢材都应加以保护,以避免钢材或铝合金的锈蚀,保护措施应经监理工程师认可;9、标志施工时,应有交通安全措施,设置适当警告标志,阻止车辆在作业区内通行,防止安全事故的发生;10、凡是标志施工材料必须采用符合有关材料规定和设计要求制作的合格产品.并且在施工过程中进行自检,专人负责质量工作。二、混凝土护栏的施工方法施工放样施工断面前期处理点位放样高程复核钢筋安装和焊接钢筋加工和下料预埋件安装和定位模板安装混凝土浇筑模板拆除混凝土养护钢扶手、声屏障或路灯设备、监控设备安装1、钢筋加工及安装施工方案、施工方法（1）钢筋在加工场加工成半成品，由装载机或运输车运送到施工段落现场绑扎和焊接成型。（2）钢筋焊接时，焊接长度为双面焊5d，单面焊10d；钢筋采用绑扎搭接的方式接长,搭接长度不小于36cm,接头错开布置错开长度不得小于50cm。最终使钢筋形成一个整体。（3）钢筋安装时，应在路灯和监控设备位置留出足够空间，先不进行钢筋安装，待路灯和监控设备钢结构基座安装完毕后按图纸要求与护栏钢筋连接。2、预埋件安装施工方案、施工方法（1）防撞护栏中的预埋件主要有：钢扶手预埋钢板和声屏障预埋螺栓、路灯63PVC管、监控75PVC管、路灯基座预埋钢板、标志牌预埋钢板和螺栓、路灯和监控接线箱。在防撞护栏护栏施工过程中，采取先施工路灯基础、监控设备基础，然后安装路灯和监控设备设备箱和接线箱，在防撞护栏施工过程中一起进行混凝土浇注的办法。（2）PVC管在钢筋绑扎过程中预埋就位，并根据PVC管的刚度进行定位钢筋的安装，以保证PVC管的位置准确，确保在电气施工过程中容易穿线，定位钢筋间距45cm。扶手和声屏障预埋钢板的预埋件结构型式一致，间距为2m。在模板安装并调整加固到位后进行定位安装。要求位置准确，钢板纵桥向坡度和桥面纵坡一致，横桥向保持水平，锚固钢筋与护栏钢筋整体受力良好无松动。3、模板安装施工方案、施工方法（1）模板采用定制钢模板，曲线段的施工采用以直代曲的方法进行施工，其中平曲线半径400m的预备采用单块长度为2m的模板，平曲线半径400m的采用单块长度为1m的模板。（2）里侧模板的安装和加固方法里侧模板在下口做短3cm，防止因该处箱梁混凝土高出设计高程时无法调节。下口用高标号砂浆进行找平到设计高程，方便立模。（3）为控制里侧模板位置，采取在N8钢筋根部焊接钢筋头的方式控制，外侧用48钢管配碗扣顶托进行加固；上口采用“一拉一撑”的方式进行固定，具体是先用48钢管进行支撑，然后用钢丝绳配紧张器拉住的方式。（4）外侧模板的安装和加固方法外侧模板采用挂栏安装，在挂栏外端固定操作工作栏方便工人进行模板位置调整和模板加固。外侧模板和里侧模板在顶部采用8槽钢连接，其中里侧模板采用双螺栓固接，外侧模板采用单螺栓铰接；下口采用16mm对拉杆固定，为方便对拉杆施工周转，对拉杆外套PVC管保护，施工完毕后对拉杆抽出周转使用。4、砼施工方案、施工方法 （1）混凝土用砼运输车运到现场后卸料入吊斗入模浇筑，插入式振捣器振捣。砼分层浇筑，浇筑分层厚度30cm，振捣棒以捣至表面泛浆，无气泡冒出为准。（2）在混凝土初凝后，用土工布进行覆盖并洒水养护，保证混凝土表面始终保持湿润状态。拆模后连续养护7天。5、施工缝的施工方案、施工方法（1）施工缝包括两次浇筑混凝土之间的冷缝和伸缩缝之间的断缝及墩顶、跨中和1/4跨处的假缝。（2）冷缝的处理在两次浇筑混凝土之间冷缝的处理方法是：先对已浇筑护栏侧面进行充分凿毛，在下段护栏浇筑前对凿毛面进行洒水充分湿润，然后浇筑下段混凝土。（3）断缝的处理护栏在伸缩缝处应断开，施工方法是：在伸缩缝一侧已经施工完毕的防撞护栏侧面夹聚乙烯泡沫板，然后进行下段防撞护栏施工。施工完毕后，清理伸缩缝处的聚乙烯泡沫板，然后在缝表面用与周边同色高弹水泥密封。密封后按照标准养护程序进行养护。（4）假缝的处理护栏在墩顶、跨中和1/4跨处采用切割机切缝，切缝宽度35mm，深10mm。切缝完毕后，应将假缝清理干净并修整美观。6、钢扶手施工方案、施工方法（1）钢扶手安装前，应先将预埋在混凝土防撞护栏中的预埋钢板清理干净，在钢板上进行钢扶手立柱定位，然后焊接钢扶手立柱。立柱焊接的同时进行钢扶手钢管的调直和除锈，并按照钢扶手的线形弯管。（2）弯管完毕，将钢管安装在扶手立柱上并进行调整，使钢管线形顺直美观，并点焊在扶手立柱上。然后进行钢管和扶手立柱的焊接。施工中应注意钢管应在伸缩缝、标志牌、监控设备、声屏障和路灯安装处位置断开，并及时进行封端钢板的焊接。（3）焊接完毕进行二次除锈并进行“两底两油”的施工。三、波形梁钢护栏的施工方法1、施工准备（1）施工开始前，施工技术人员熟悉、理解设计图纸以及相关的施工规范，并与施工人员一起到施工现场与设计图纸一一核对，找出所施工路段桩号、各类构造物及各结构护栏设置地点，同时做好施工设备及材料的进场工作。（2）钢护栏立柱放样立柱应根据设计图纸进行放样，并以桥梁、通道、涵洞、立交、平交等为控制点，进行测距定位，可利用调整段调节间距，并利用分配方法处理间距零头数。为准确放样和保证护栏的线形，隔段进行桩号复核和闭合。立柱放样后，应调查每根立柱位置的地表状态，如遇地下通讯管线、泄水等，或涵洞顶部埋置深度不足时，应调整某些立柱的位置，改变立柱固定方式。（3）钢护栏立柱安装根据设计图纸进行立柱钻孔，并检查使之与道路线形相协调。如路肩基本情况允许，采用打入法设置立桩，施工时应精确定位，立柱打入土中应至设计深度，当打入过深时，不得只将立柱部拔出加以矫正，而须将其全部拔出，待基础压实后重新打入。立柱打入困难时，可采用钻孔法或开挖法安装立柱。采用钻孔法安装，立柱定位后应与路基相同的材料回填，并分层夯填密实；采用开挖法埋设立柱，回填土应采用良好的材料并分层夯实（每层厚不超过15cm），回填土的压实度不应小于相邻原状土。设置于构造物中的护栏立柱，施工一般在结构物施工时已做好砼基础。采用预留孔基础时，应先清除孔内杂物，吸干孔内积水，将化好的沥青在孔底涂一遍，然后放入立柱，控制好标高。即可在立柱周围注砂。在灌砂时一定要保持立柱的正确位置和垂直度。把砂振实后，即可用沥青封口，防止雨水漏入孔内。沥青路面段的立柱施工时，柱坑从路基到面层下5cm采用与路基相同的材料回填并分层夯实，余下部分采用与路面相同材料回填并夯实。立柱安装就位后，其水平方向和竖直方向形成平顺的线形。渐变段的端部护栏施工时，应按设计规定的坐标严格控制其立柱位置，注意抛物线形。（4）波形梁安装波形梁安装时，通过拼接螺栓相互拼接，并由连接螺栓固定于立柱或横梁上。波形梁拼接方向是安装的关键，施工时保证搭接方向应与行车方向一致。波形梁在安装过程中应不断进行调整，因此连接螺栓及拼接螺栓不宜过早拧紧，以便在安装过程中利用波形梁的长圆孔及时进行调整，使其形成平顺的线形，避免局部凹凸。安装时波形梁顶面应与道路竖曲线相协调。并检查护栏的线形，当确定线形比较直顺和流畅时，方可最后拧紧螺栓。（5）防阻快安装防阻块能防止立柱阻拌车轮，避免护栏局部受力和碰撞时车辆减速，因此，应保证使其准确就位，在安装调整之前，即可安装防阻块，防阻块通过连接螺栓固定于立柱之间，最后把波形梁装上并进行统一调整。（6）波形梁钢护栏起、终端头安装路侧护栏开口处应安装端头梁并进行锚固。端头锚固主要包括钢丝绳锚固件及混凝土基础。在端部基础混凝土设计强度达到50%以后，方可拧紧螺栓或固定缆索。2、活动式钢护栏安装（1）该标段活动式钢护栏设在中央分隔带开口处，其安装在波形梁钢护栏安装完成后进行。在施工安装前根据设计文件要求，应对活动式钢护栏的安装位置、数量进行核对；按照确定的位置进行安装，安装时应使其垂直于地面，纵向线形适顺，不得有凹凸和扭曲。基座套管是提前预埋的，安装后应测试是否易于拔出及重新插入。3、注意事项（1）施工准备应充分，施工路段桩号位置找准确。放样应精确，误差在规定范围内。（2）立柱施工应严格认真，其垂直度、间距、螺栓孔位置及其它尺寸均应符合要求，不符合要求需立即返工，同时，应严格按规范规定进行返工。（3）波形梁板、立柱等构件的包装和标志应符合相关规定。购货时护栏不得散装，且应保证在吊装、运输、堆放过程中不致使产品变形、损坏（伤）。运输过程中应固定可靠，防止因颠簸碰撞损坏涂层或使构件变形。（4）购货时注意波形梁高强拼接螺栓连接处的包装和标志应符合有关规定。（5）护栏施工时操作应谨慎，不得破坏路面下埋设的电缆、管道等设施。第三章 工期保证措施 一、工期保证体系本工程将建立健全的施工工期保证体系，从组织上、技术上、制度上和劳材机上保证工程按施工进度计划顺利实施。在施工过程中不断完善管理机制，确保工期保证体系的有效运行。加强工程施工调度，结合工程进展及时调整进度计划，力争加快工程进度，提前实现工期目标。二、工期保证的措施1、我单位为使该项目能以“四个一流”的标准按期完成，尽早发挥投资效益，我们主要采取下列措施：（1）指挥机构迅速成立及时到位为加快本合同的建设，我公司将成立有力的项目经理部，对内指挥施工生产，对外负责合同履行及协调联络。经理部主要成员已经确定，一旦中标，即可迅速到位行使职能。（2）施工力量迅速进场实施本合同的施工队伍已选定，目前已开始熟悉投标图纸，中标后即可迅速进场，进行施工准备。机械设备将随同施工队伍迅速抵达，确保主体工程按时（或提前）开工。（3）施工准备抓早抓紧尽快做好施工准备工作，认真复核图纸，进一步完善施工组织设计，落实重大施工方案，积极配合业主及有关单位办理征地拆迁手续。主动疏通地方关系，取得地方政府及有关部门的支持，施工中遇到问题影响进度时，将统筹安排，及时调整，确保总体工期。（4）施工组织不断优化以投标的施工组织进度和工期要求为据，及时完善施工组织设计，落实施工方案，报监理工程师审批。根据施工情况变化，不断进行设计、优化，使工序衔接，劳动力组织、机具设备、工期安排等有利于施工生产。（5）施工调度高效运转建立从经理部到各施工处的调度指挥系统，全面、及时掌握并迅速、准确地处理影响施工进度的各种问题。对工程交叉和施工干扰应加强指挥和协调，对重大关键问题超前研究，制定措施，及时调整工序和调动人、财、物、机，保证工程的连续性和均衡性。强化施工管理严明劳动纪律，对劳动力实行动态管理，优化组合，使作业专业化、正规化。八实行内部经济承包责任制。既重包又重管，使责任和效益挂钩，个人利益和完成工作量挂钩，作到多劳多得，调动施工队，个人的积极性和创造性。（6）加强机械设备管理切实做到加强机械设备的检修和维修工作，配齐维修人员，配足常用配件，确保机械正常运转，对主要工序要储备一定的备用机械，确保机械化施工顺利进行。（7）确保劳力充足，高效根据工程需要，配备充足的技术人员和技术工人，并采用各项措施，提高劳动者技术素质和工作效率。第四章 关键工程质量保证措施1、质量管理体系为贯彻公司的质量管理方针，确保本工程施工质量全优的实现，根据该工程施工图纸设计，现行施工规程、规范和质量检查验收的有关要求，特制定本质量保证措施。（1）质量目标根据本工程特点，工程总体质量目标定为合格，为确保
