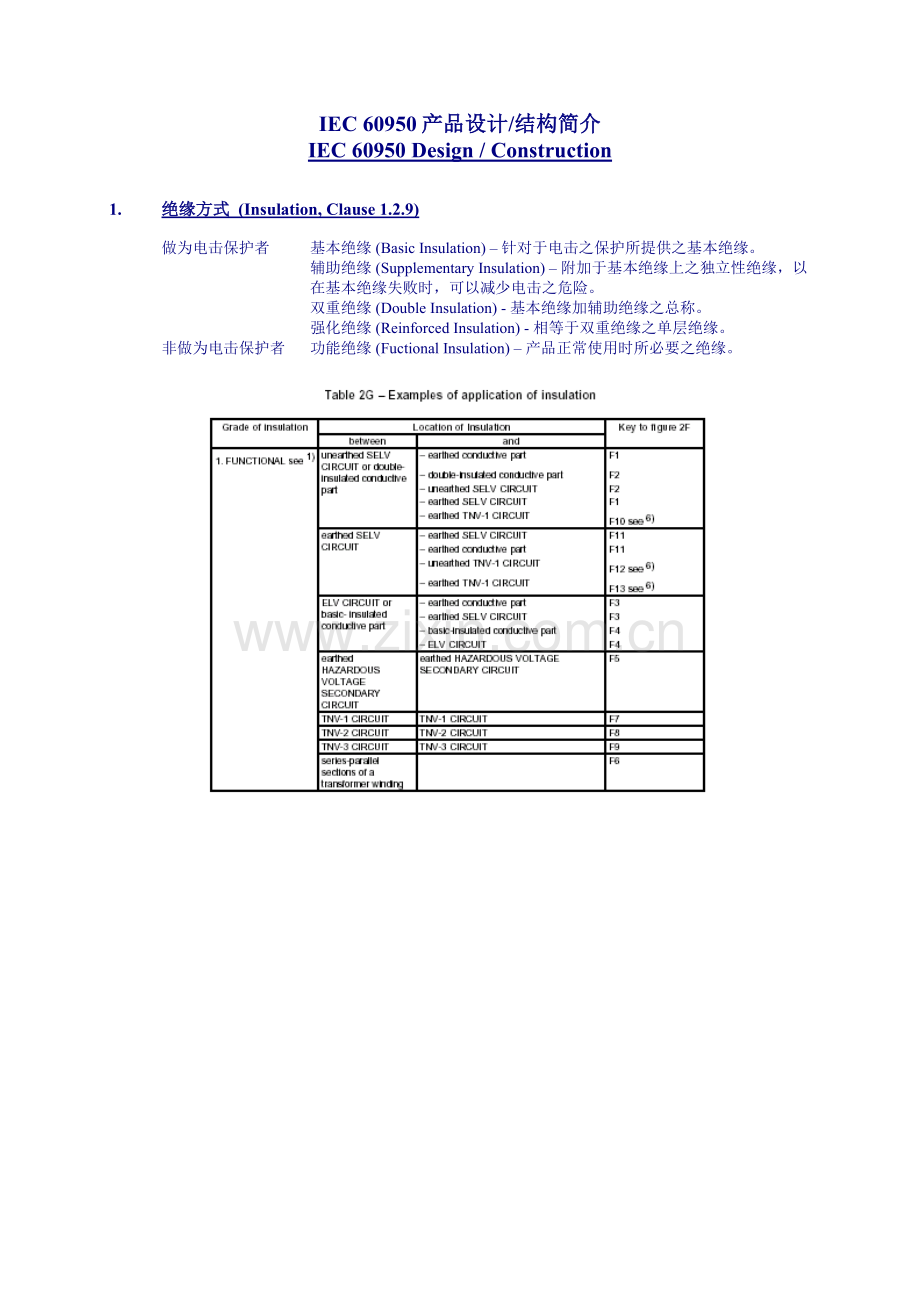

IEC 60950产品设计/结构简介
IEC 60950 Design / Construction

1. 绝缘方式 (Insulation, Clause 1.2.9)

做为电击保护者 基本绝缘 (Basic Insulation) – 针对于电击之保护所提供之基本绝缘。
辅助绝缘 (Supplementary Insulation) – 附加于基本绝缘上之独立性绝缘，以在基本绝缘失败时，可以减少电击之危险。
双重绝缘 (Double Insulation) - 基本绝缘加辅助绝缘之总称。
强化绝缘 (Reinforced Insulation) - 相等于双重绝缘之单层绝缘。
非做为电击保护者 功能绝缘 (Fuctional Insulation) – 产品正常使用时所必要之绝缘。

2. 直接插入式产品 (Direct Plug-In Unit)

可以使用 UL 60950/CSA 60950 (I.T.E产品)或 UL1310/CSA223 (Class 2 Power Supply) 做验证。
美规插头尺寸须符合NEMA 1-15P (2-pin) or 5-15P (3-pin)。
插头拉力测试 (20 lb， 2 min each blade， UL 1310)。
插头推力测试 (30 lb each blade， 40 lb together， 1 min， UL 1310)。
插头至外壳边缘 ≥ 5.1mm(for UL)，7.9 mm (CSA)。
输入线须耐 35 lb 拉力测试 (UL 1310)。
输出线须耐 20 lb 拉力测试 (UL 1310)。

3. 空间/沿面距离 (Clearance/Creepage Distances,Clause 2.10, Tables 2H, 2J, 2K and 2L)

空间直线距离以峰值电压，根据 Table 2H (primary)、2J (primary additional)、2K (secondary) 计算。
沿面爬行距离以RMS电压值，根据 Table 2L 计算，但不小于空间直线距离。
250 V 以下时，L 至 N、初级至地：creepage 2.5 mm，clearance 2.0 mm (整流前)。
250 V 以下时初级至次级：creepage 5 mm，clearance 4 mm。
TNV 至 SELV线路：creepage 2.5 mm，clearance 2.0 mm (Nemko)：creepage 2.0 mm，clearance 1.8 mm (TÜV)。
PCB 间距应参照实际工做电压 (peak or dc)，若间距不足时 UL 可做耐压测试，CSA 做短路测试。
零件应施以 10 N 之推力作判断。
空间距离：
空间距离的数值应符合下列最小值的规定：
— 立地式产品的外壳或桌上型产品上非重直面顶部，可接近导电零件，与危险性电压上零件，用作强化绝缘 (Reinforced insulation) 之空气间隙，不得小于10mm。
— A类插头式产品之外壳上，已接地之可接近导电零件，与危险性电压上零件，用作基本绝缘 (Basic insulation) 之空气间隙，不得小于2mm。
Primary Circuit之空间距离应符合Table 2H 及2J中最小值之规定。
如果工作电压之峰值超过AC主电源电压之峰值时，绝缘之最小空间距离为下列两项数值之和：
— 工作电压等于AC主电源电压时，Table 2H之最小空间距离值；以及
— Table 2J中附加空间距离值。
沿面距离：
沿面距离不得少于Table 2L之最小数值。
强化绝缘或双重绝缘 (Reinforced or Double insulation) 之沿面距离是Table 2L中基本绝缘数值的两倍。
如果Table 2L之沿面距离小于Table 2H， 2J 与2K之空间距离时，则空间距离即是最小沿面距离。
判定沿面距离时之工作电压应考虑下列要项：
— 实际的RMS值或DC 电压值。
— 如使用DC 电压值，不必考虑附加之纹波。
— 短期情况 (如TNV线路中之振铃信号)，不必考虑。
— 短暂之干扰不必考虑 (如噪声)。
— 连到TNV 线路中，如果无法得知通讯网络之特性时，其工作电压应假定，TNV-1 线路为60 Vdc，TNV-2 与TNV-3线路为120Vdc。
如果所量测之工作电压，在相邻两点之间可使用内插法，来决定最小沿面距离。

。

—
4． 线圈/变压器 (Transformer)

若变压器线圈温度测试超过 110ºC (95ºC 温升)， 则须有 UL Class B 变压器绝缘系统 (OBJY2)。
Line Choke 温度测试若超过 110ºC， 无须为 UL 认可之Class B 变压器绝缘系统， 但 bobbin， insulation tape 与varnish 温度规格须适当。
有些工程师接受同结构之不同厂商变压器， 而不另测试。
须符合 creepage/clearance 规格， 参考表2H, 2J, 2K, 2L。
尽量使用 Material Group 较高之材料 (通常订义为 Material Group III， CTI<400)。
