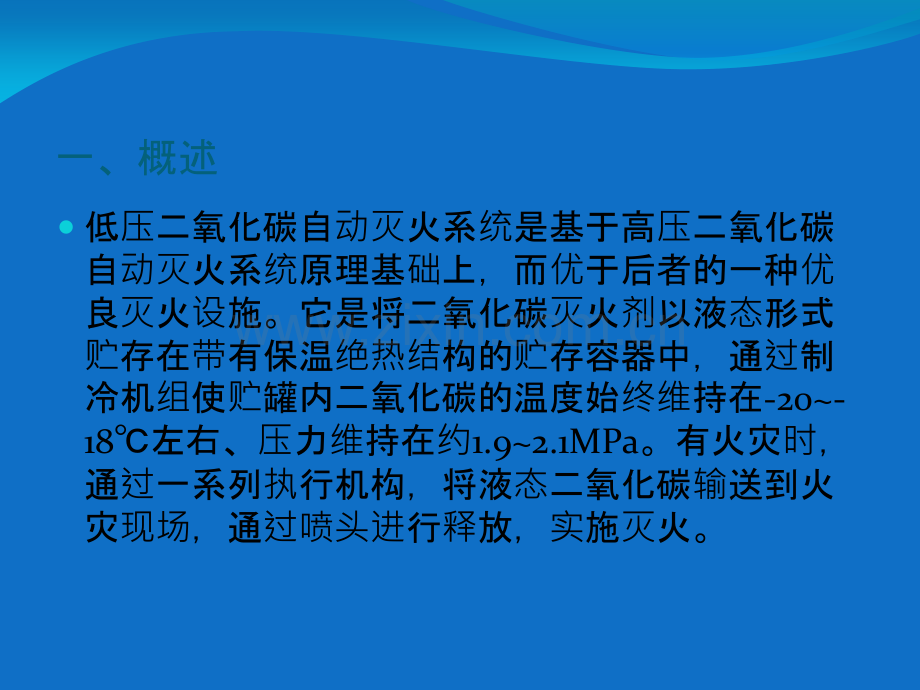

低低压二氧化碳二氧化碳灭火系火系统介介绍2014.03.28一、概述低压二氧化碳自动灭火系统是基于高压二氧化碳自动灭火系统原理基础上，而优于后者的一种优良灭火设施。它是将二氧化碳灭火剂以液态形式贮存在带有保温绝热结构的贮存容器中，通过制冷机组使贮罐内二氧化碳的温度始终维持在-20-18左右、压力维持在约1.92.1MPa。有火灾时，通过一系列执行机构，将液态二氧化碳输送到火灾现场，通过喷头进行释放，实施灭火。低压二氧化碳灭火系统能扑灭A类表面及深位火灾、B类可燃液体火灾及C类气体火灾和带电电气设备火灾，但不适用于扑灭D类火灾。该系统由于灭火剂储存压力低、可以大容量储存，以及设备占地面积小、自动性能好、工作准确可靠、灭火速度快、成本低、无污染等优点，在火灾危险等级高、防护区数量多、防护区面积大的场所应用越来越广泛。二、技术特性1.主要性能主要性能 我厂低压二氧化碳自动灭火系统为ZED系列，具有动作可靠、安全、操作方便、便于安装、复位、维护保养等优点。系统可实现自动监控，可持续显示压力、液位，并具有高低压力、高低液位自动报警，制冷机自动启闭的功能，而且可根据保护区大小，编程控制主阀和选择阀的开启时间，经济可靠地达到灭火目的。铭牌2.主要参数主要参数 基本参数：储存压力：1.92.1MPa 灭火剂储存温度：-20-18 设 计压 力(MPa)灭火剂储存温度(0C)充装率(kg/l)使用环境温度 (0C)工作电压(V)整机功耗（kw)启动方式2.5-200C-180C0.95-230C+550CAC220/380DC2436自动、电气手动、机械应急三、结构特征与工作原理1.系系统各主要部件名称及功能各主要部件名称及功能序号 名称 功能1制冷机确保储罐中二氧化碳长期处于低温低压状态2储罐储存低温低压的二氧化碳灭火剂3维修阀平时常开，检修主阀时关闭4主阀平时关闭，灭火时开启释放二氧化碳灭火剂5电磁阀控制主阀、选择阀的启闭6安全泄压阀当系统管道中压力过高时，膜片爆破，保护系统7选择阀控制二氧化碳灭火剂的流动方向8压力开关将选择阀的启闭状态反馈信号给装置控制柜9自锁压力开关灭火剂通过时，反馈信号给报警灭火控制器10装置控制柜对储罐实行状态监控并执行灭火指令11报警灭火控制器实现火灾报警功能并发出灭火指令12喷嘴喷射二氧化碳灭火剂，实施灭火13火灾探测器探测火警信号并反馈给报警灭火控制器14手动控制盒实现系统电气手动操作和紧急停止操作15放气显示提醒现场人员二氧化碳灭火剂已释放16声光报警器系统探测到火警后发出声光报警系系统结构构图：2.工作原理（1）系统伺服运行 平时储罐中CO2灭火剂的温度为-20-18，对应压力为1.92.1MPa，控制柜上有压力、液位显示区，可显示压力、液位是否适中。并可通过观察储罐上的压力表和液位仪读出储罐中的CO2灭火剂的压力和重量。当储罐液位处于上、下限时，控制柜会发出声光报警信号。液位处于下限时应及时补充灭火剂；当储罐压力达到2.2MPa或低于1.8MPa时,控制柜发出声光报警信号。当储罐中压力达到2.1MPa时，控制柜发出指令启动制冷机开始制冷工作，当压力下降至1.9MPa时,制冷机停止工作。当压力上升至2.38MPa时，储罐上安全阀打开，排出部分CO2气体，压力下降至2.15MPa时安全阀关闭。（2）系统灭火控制方式 A.自动控制 将报警灭火控制器和装置控制柜上控制方式选择键均拨到“自动”档时，灭火系统处于自动控制状态，当保护区发生火情，火灾探测器发出火灾信号，报警灭火控制器即发出声、光报警信号，同时发出联动指令，关闭各类联锁设备，经过一段延时时间（一般为30s），向装置控制柜发出灭火指令，打开电磁阀释放启动气体，打开相应的选择阀，几秒钟后发出指令打开主阀，释放灭火剂，实施灭火。B.电气手动控制（a）.当报警灭火控制器上控制方式选择键拨到“手动”档，装置控制柜控制方式选择键拨到“自动”档时，灭火系统处于手动控制状态。当保护区发生火情时，按下手动控制盒或报警灭火控制器的启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。在自动控制状态，仍可优先实现电气手动控制。（b）.当报警灭火控制器不能给装置控制柜发出灭火指令时，可在装置控制柜上直接实现电气手动控制。此时如装置控制柜上控制方式选择键在“自动”档，则直接按相应保护区的选择阀启动键，即可按规定程序启动灭火系统释放灭火剂，实施灭火，灭火后，选择阀和主阀均能按预先设定的程序自动关闭；或将装置控制柜上控制方式选择键在“手动”档，应先按相应保护区的选择阀启动键，再按主阀部分的“紧急启动”键，即可释放灭火剂，实施灭火。C.机械应急手动控制 当保护区发生火情，而采取自动或电气手动方式均不能启动系统时，应通知有关人员撤离现场，关闭联动设备，手动打开控制相应保护区选择阀及控制总阀的电磁阀，即可打开选择阀和主阀，释放灭火剂，实施灭火。D.紧急停止 当发生火灾报警，但在延时时间内未发现有火情，不需要启动灭火系统进行灭火时，可按下手动控制盒或报警灭火控制器上的紧急停止按钮，即可阻止控制器灭火指令的发出。即使在灭火剂释放过程中，亦可按装置控制柜上的主阀停止键和主阀关闭键，再按选择阀复位键，即可关闭主阀和选择阀，停止喷射灭火剂。3.系统工作流程4.系统结构图四、系统主要部件 1.储罐 储罐是用来储存低温低压的二氧化碳灭火剂单元。储存压力：1.92.1MPa 储存温度：200C180C 安全阀储罐残气排放阀放空阀气体通过阀气相维修阀防暴装置气相平衡阀残液排放阀液相充装阀电接压力表液位仪平衡阀液位仪上阀液位仪下阀残液排放阀2.制冷机组 制冷机组用以保证储罐内的二氧化碳灭火剂长期处于低温低压状态。当储罐的压力处于适中位置(1.92.1MPa)时，制冷机组不工作，当储罐的压力到达上限时，控制柜发出指令，制冷机组开始工作，直至压力降至下限。冷凝器压缩机储液罐制冷机控制装置3.主阀：总阀与储罐相连，平时关闭，当发生火灾时，主阀开启，释放二氧化碳灭火剂，实施灭火。4.维修阀：安装在主阀与储罐之间，平时常开。检修系统或在不喷放灭火剂的状态下进行系统动作调试时将维修阀关闭。主阀维修阀 5.选择阀：安装在集流管上，一端与集流管连接，一端与灭火剂输送管道连接，该阀用于组合分配系统中，用以控制灭火剂的流动方向，平时选择阀关闭，火灾时，打开选择阀，释放出灭火剂，输送到发生火灾的保护区。6.自锁压力开关：安装在出管组件上，在单元独立系统中安装在集流管上，释放灭火剂，使其动作，发出反馈信号给报警灭火控制器，显示主阀已经开启，灭火剂已经释放至相应的保护区。选择阀自锁压力开关压力开关7.安全泄压阀 安装在集流管上，当管道中压力大于允许值时，安全膜片爆破，起到保护系统的作用。爆破后，应及时更换。安全泄压阀8.二位三通电磁阀a、在低压二氧化碳自动灭火系统中，用两只常闭型二位三通电磁阀分别控制主阀的开启与关闭。两只电磁阀通过汇流板并联安装，共用一个进气口（P口）与一个泄压口（O口）。电磁阀的出口（A口）与主阀气缸连接。平时两只电磁阀均不动作，发生火灾时，控制主阀开启的电磁阀得电动作，打开主阀，灭火后，该电磁阀复位，而控制主阀关闭的电磁阀得电动作，使主阀关闭。b、常开型二位三通电磁阀用来控制选择阀的启闭动作。通常将24只常开型二位三通电磁阀通过汇流板并联安装，共用一个进气口（P口）与一个泄压口（O口）。每只常开型电磁阀控制一只选择阀，电磁阀的出口（A口）与选择阀上腔连接。平时选择阀上腔通过电磁阀与储罐气相口连通，发生火灾时电磁阀动作，使选择阀上腔泄压而开启。c、控制主阀和选择阀启闭的二位三通电磁阀均设有手动开启手柄，发生火灾时，如电气控制线路发生故障，可通过扳动手柄（扳至自锁位置）打开电磁阀。9.灭火装置控制柜10.气体控制盘五、系统操作及日常维护(一)、系统灭火操作程序1.将系统处于自动状态，一切灭火工作按程序自动执行。如切换为手动状态，应保证值班人员二十四小时不间断巡查。无论系统处于何种状态，均应确保启动管路上的减压阀和维修阀处于开启状态，否则系统将无法启动。2.本系统在火灾报警控制器失灵的情况下，采用应急启动方式实施灭火，具体操作如下：a.确认火灾现场所有人员已经撤离。b.当控制柜“自动/手动”转开关处在“自动”位置时，直接按动控制柜面板上相应区域的选择阀启动键，灭火程序将按照“自动”程序进行。c.当控制柜“自动/手动”转开关处在“手动”位置时，直接按动控制柜面板上相应区域的选择阀启动键，确认选择阀打开后，再按下主阀紧急启动键，主阀打开，灭火剂喷出实施灭火。喷射时间达到预先设定值后，相应阀门自动关闭。3.控制柜因“故障”或断电等原因不能正常工作时，采用手动启动方式实施灭火，具体操作如下：a.确认火灾现场所有人员已经撤离。b.扳动控制相应选择阀的电磁阀上的手柄至其自锁位置，约35秒后，选择阀开启，再扳动控制主阀开启的电磁阀上的手柄至其自锁位置，待主阀完全打开后，松开手柄。扑灭火灾后，扳动控制主阀关闭的电磁阀上的手柄至其自锁位置，待主阀完全关闭后，松开手柄。再松开控制选择阀的电磁阀上的手柄，关闭选择阀。4.在延时报警期间，如果发现火灾报警控制器发出的信号是误报或火情已被扑灭，无需启动系统时，应立即按下手动控制盒或火灾报警控制器上的紧急停止按钮。也可将控制柜面板上的“自动/手动”转换开关拨到“手动”位置，控制柜将拒绝火灾报警控制器发出的指令，防止误喷带来的损失。即使在系统已经喷放灭火剂的状态下，也可按下主阀关闭键，及时停止喷放，尽可能减少误喷带来的损失。(二)、实用维护说明 控制柜出现故障后要及时修理，不允许长时间停止运行，不得已关机后要及时通知厂家的技术服务部门派人处理，并时刻监视灭火装置的状态。下面提出几项可由用户管理人员进行处理的故障供参考。当控制柜运行不正常时，可从以下几个方面去处理：1、检查主电源的熔断器和PLC主机上的保险丝。2、检查机柜内各部件之间的连接线是否连接良好，PLC主机上各输入、输出模块是否松动。3、检查热继电器或脱扣器是否已经保护性地动作过。4、如有备件可更换，换下的备件及时送厂家修理。（三）、巡检内容1、定期检查CO2的供应源即CO2贮存容器，包括液位、压力、制冷机和安全阀状态是否正常等。如果因CO2的贮存量减少10%时，应立即补充充装；2、检查火灾探测系统、启动控制系统（包括自动和手动控制系统）、声光报警系统以及安全信号、标志等。3、检查管道、选择阀、喷嘴组件有无损坏、移位或被杂物堆放等；4、查看防护对象、封闭空间情况有无变化，走道是否畅通，门能否自动关闭，通风设备状态是否正常，以及有其它不利状况；5、检查个人防护用具安全仪器如呼吸器、CO2或O2浓度测定仪等。（四）、注意事项1、电接点压力表调定的上下限不得随意改动，防止系统的压力控制和温度控制出现混乱。2、液位仪下面的上液阀、下液阀、平衡阀不得随意扳动，防止液位仪被反向击穿而损坏。3、罐体上的各类手动阀不得随意扳动，防止出现危险。4、装置控制柜上的各类按钮不得随意按动，防止出现误喷造成不必要的人员和财产损失。（五）、常见故障排除序号故 障原因排除方法1主阀、选择阀均不能动作启动管路上手动球阀未打开打开手动球阀2测满阀进口管路有结霜现象测满阀泄漏检修测满阀二氧化碳充装过量释放多余二氧化碳3储罐压力大于2.35Mpa，安全阀不动作安全阀故障转动三通转换阀，切换到另一个安全阀，有故障的安全阀进行维修并重新整定安全阀开启后，当储罐压力下降至1.87Mpa,安全阀不复位4主阀、选择阀均已打开，但无二氧化碳灭火剂喷射维修蝶阀未打开打开维修蝶阀5储罐有结霜现象阀门泄漏密封垫受冷后收缩拧紧阀门连接螺栓密封面有脏污清洁密封面6储罐压力大于2.14MPa,制冷机未启动制冷机故障参见系统主要部件制冷机部分压力开关动作上、下限调定不对重新调定压力开关动作上、下限至规定值7储罐压力大于2.17MPa,控制柜无报警信号电接点压力表上、下限值调定不对重新调定电接点压力表上、下限至规定值8制冷机故障制冷机启动后即刻停机压缩机高低压控开关设定值不对重新设定压缩机压控开关设定值制冷机严重结霜氟利昂过多释放多余氟利昂制冷效果差膨胀阀开启度不对重新调节膨胀阀开启度制冷机不制冷氟利昂泄漏检修管路，补充氟利昂9未执行灭火操作时，控制柜选择阀返回指示灯亮启动管路泄漏验漏、拧紧启动管路管接件10释放二氧化碳灭火剂时，安全泄压阀出口喷出二氧化碳膜片爆破更换膜片11液位仪无液位显示或显示有误差液位仪未接通电源接通液位仪电源液位仪平衡阀打开关闭液位仪平衡阀液位仪未调零重新进行零位调整谢 谢！此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
