人教版八年级作图题试卷(提升篇)(Word版含解析).doc

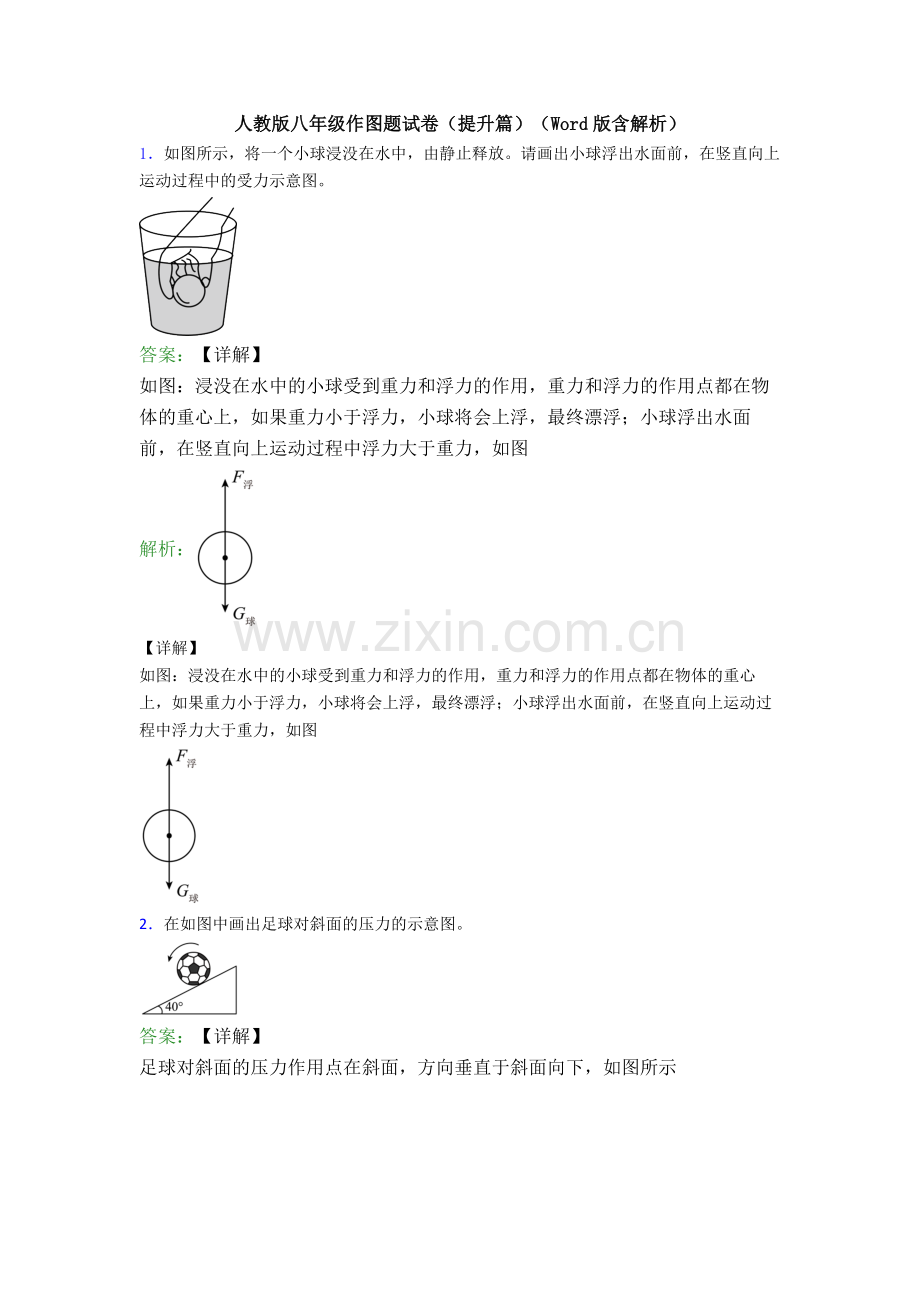

人教版八年级作图题试卷（提升篇）（Word版含解析）1如图所示，将一个小球浸没在水中，由静止释放。请画出小球浮出水面前，在竖直向上运动过程中的受力示意图。答案：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图解析：【详解】如图：浸没在水中的小球受到重力和浮力的作用，重力和浮力的作用点都在物体的重心上，如果重力小于浮力，小球将会上浮，最终漂浮；小球浮出水面前，在竖直向上运动过程中浮力大于重力，如图2在如图中画出足球对斜面的压力的示意图。答案：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示解析：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示3一足球静止在水平地面上，如图所示，画出足球所受力的示意图。答案：【详解】过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图解析：【详解】过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图所示：4如图所示，重10N的物体A和传送带一起向右沿水平方向做匀速直线运动。试画出物体A所受力的图示。答案：【详解】物体A做匀速直线运动说明它受到了平衡力的作用；水平方向上没有牵引力，也就没有摩擦力，若有摩擦力，物体A就不会做匀速直线运动，所以水平方向上是不受力的；竖直方向上物体受到重力和支持力，物体解析：【详解】物体A做匀速直线运动说明它受到了平衡力的作用；水平方向上没有牵引力，也就没有摩擦力，若有摩擦力，物体A就不会做匀速直线运动，所以水平方向上是不受力的；竖直方向上物体受到重力和支持力，物体A竖直方向上是静止的，重力和支持力就是一对平衡力，大小相等、方向相反。作图时：画出受力物体，用一个小方块来表示；画出标度，重力是10N，标度设为5N；作用点画在物体的中心，画出表示重力和支持力的射线；按要求截取线段；标出箭头、写上数值；如图5如图是载有木块的一辆平板车，在水平面上以速度v向右做匀速直线运动。不计空气阻力，请画出木块所受力的示意图。答案：【详解】木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方解析：【详解】木块在竖直方向上受到竖直向下的重力G，竖直向上的支持力F的作用；木块在竖直方向上静止，处于平衡状态，因此：F=G。木块与平板车一起在水平方向上做匀速直线运动，处于平衡状态，则木块在水平方向上不受力；从木块的重心位置沿重力与支持力的方向上作出两个力的示意图，木块块所受力的示意图如图所示：6仰卧起坐运动是以臀部为支点O，利用腹部发力，带动人体上半身往上运动，若腹部施力位置为M，请画出最小动力F。答案：【详解】由杠杆平衡条件F1l1F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OM作为动力臂最长，根据杠杆平衡原理可知动力的方向应该向上，过M点垂直于OM作解析：【详解】由杠杆平衡条件F1l1F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OM作为动力臂最长，根据杠杆平衡原理可知动力的方向应该向上，过M点垂直于OM作最小力F的示意图，如下图所示：7作图题：旅行箱在拉力作用下静止于图示状态，O点为旅行箱的重心，A为拉力的作用点，请在图中画出旅行箱的重力以及最小拉力F的示意图。答案：【详解】重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂解析：【详解】重力方向竖直向下，从重心O沿竖直向下的方向画一条带箭头的线段，并用符号G表示；阻力和阻力臂不变，由杠杆平衡条件可知，动力臂越长，动力越小，图中B点支点，以支点B到A的距离为力臂是最大力臂，力与力臂垂直，由此过A点作BA的垂线，方向向上，如图所示8如图所示，用杠杆（自重忽略不计）将重物吊起，O点是支点。请画出动力F1的力臂和阻力F2的示意图。答案：【详解】延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：解析：【详解】延长力F1的作用线，从支点O向F1的作用线引垂线段，垂线段的长即为其力臂l1；杠杆受到的阻力是物体对杠杆的拉力，方向竖直向下，作用点在杠杆上，由此画出阻力F2的示意图。如图所示：9如图所示为跷跷板的示意图，在跷跷板的左端某一位置放一个小球A，在跷跷板的右端某一位置放三个小球B、C、D，跷跷板整体处于图示的静止状态。请画出此时小球A对跷跷板的压力和压力对转轴O的力臂。答案：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：解析：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：10如图所示，杠杆OCA处于水平平衡状态，画出此时动力F的力臂L1和杠杆在C点受到的阻力F2。答案：【详解】过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：解析：【详解】过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：11如图所示，用两个滑轮组成滑轮组提升重物，请画出滑轮组最省力的绕法。答案：【详解】图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示解析：【详解】图中有一个动滑轮和一个定滑轮，要求最省力，则从动滑轮开始绕线时绳子段数最多，最省力，绕绳方法；绳子先系在动滑轮的上挂钩，绕过上面的定滑轮，再绕过动滑轮，如图所示12如图所示，画出人站在地面上向下拉绳的绕法。答案：【详解】由题意知，人站在地面上向下拉绳，拉力方向应向下，所以绳子一端应固定在定滑轮上，从动滑轮绕起 ，如图所示：解析：【详解】由题意知，人站在地面上向下拉绳，拉力方向应向下，所以绳子一端应固定在定滑轮上，从动滑轮绕起 ，如图所示：13人站在地上用滑轮组拉动物体A，请在图中画出绕绳方法。答案：【详解】站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示解析：【详解】站在地上拉动滑轮，绳子自由端受到的拉力方向应该是向下的，如下图所示14用图示的滑轮组匀速提起重物，当重物升高1米时，绳子的自由端被拉下4米，请用笔画出此滑轮组绳子的绕法。答案：【详解】重物升高1m，绳子的自由端移动4m，说明动滑轮有4段绳子承担重力，则从定滑轮开始绕线，如下图所示：解析：【详解】重物升高1m，绳子的自由端移动4m，说明动滑轮有4段绳子承担重力，则从定滑轮开始绕线，如下图所示：15如图，请你用笔画线代表绳子画出既省力又能改变力的方向的绕线方法。答案：【详解】由题意知，拉力方向应向下，故绳子先连接定滑轮的下端的挂钩，然后依次绕过动滑轮、定滑轮，如图所示：解析：【详解】由题意知，拉力方向应向下，故绳子先连接定滑轮的下端的挂钩，然后依次绕过动滑轮、定滑轮，如图所示：
