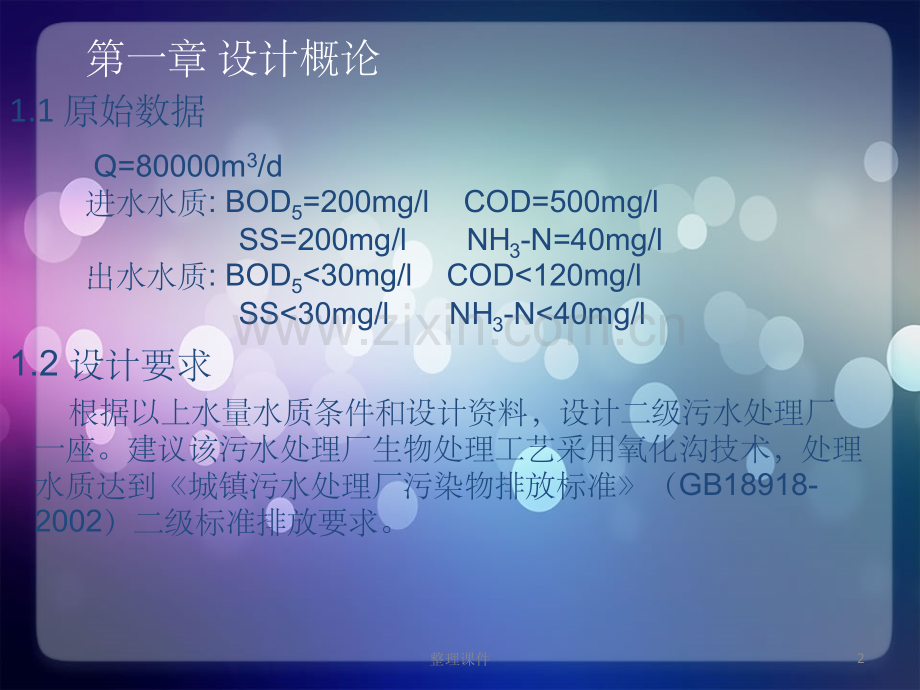

城市污水城市污水处理之处理之氧化沟氧化沟1整理课件第一章 设计概论1.1 原始数据 Q=80000m3/d进水水质:BOD5=200mg/l COD=500mg/l SS=200mg/l NH3-N=40mg/l 出水水质:BOD530mg/l COD120mg/l SS30mg/l NH3-N40mg/l1.2 设计要求 根据以上水量水质条件和设计资料，设计二级污水处理厂一座。建议该污水处理厂生物处理工艺采用氧化沟技术，处理水质达到城镇污水处理厂污染物排放标准（GB18918-2002）二级标准排放要求。2整理课件1.3 水质处理效率：3整理课件第二章 工艺流程的确定 原原水水粗粗格格栅栅细细格格栅栅沉沉沙沙池池氧氧化化沟沟沉沉淀淀池池排放排放污泥浓缩污泥浓缩消化池消化池 带式压滤机带式压滤机2.1 工艺流程图示意图工艺流程图示意图:2.2工艺流程图工艺流程图:4整理课件3.1 氧化沟设计计算 Carrousel氧化沟的设计可用延时曝气池的设计方法进行,即从污泥产量WV=0出发,导出曝气池体积,然后按氧化沟工艺条件布置成环状 混合式或carrousel式。氧化沟中循环流速为0.30.6m/s，有效深度15m。该污水处理厂日处理水量80000m3，共设计四组氧化沟，每组氧化沟日处理水量为10000m3,进水BOD5浓度为200mg/l,出水BOD5浓度要求小于30mg/l,根据经验数据,我们假定氧化沟中挥发固体浓度X=4000mg/(lVSS),二沉池底挥发固体浓度Xr=12370mg/(lVSS),产率系数y=0.4,微生物自身衰减系数Kd=0.1d-1,反应速度常数K=0.1L(mg/d)。第三章 主要构筑物设计计算5整理课件3.1.1 氧化沟所需容积V3.1.2 曝气时间Tb 3.1.3 回流比R6整理课件3.1.4 需氧量G在延时曝气氧化沟中，由微生物去除的全部底物都作为能源被氧化而WV0，故系统中每天需氧量为：折合最终生化需氧量为LT去除单位质量BOD5的需氧量为3.1.5 复合污泥负荷N 7整理课件3.1.6 氧化沟主要尺寸已知氧化沟的容积为3400m3，取水深H4.0，沟宽为B4m，则氧化沟的长度为：3.2 二沉池设计计算 3.2.1 池表面积 式中:A-池表面积,m2 Q-最大时污水量,m3/h q-水力表面负荷,m3/(m3h),一般为0.51.5 m3/(m3h)拟设计2个二沉池，则Q=80000/2=40000m3/d=416.5m3/h,取q=1.0 m3/(m3h),那么A=Q/q=416.5m28整理课件3.2.2 池体直径式中：水力停留时间h,一般为1.01.5h 取=1.5h3.2.3 沉淀部分有效水深H=qH=1.5m9整理课件3.3 污泥浓缩池设计计算3.3.1 二沉池污泥量 式中:x二沉池每日排泥量，kg/d；Q平平平均日处理污水量，m3/d；Lr去除的BOD浓度，kg/m3；Kd衰减系数，1/d，一般为0.050.1；Qc污泥龄，d3.3.2 湿污泥体积：式中:p污泥含水率，%，取99.4%总污泥量：566.6m3/d10整理课件3.3.3 浓缩池直径 式中:Q污泥量，m3/d C污泥固体浓度,g/l,进泥含水率取99.4%,则C=6g/l M浓缩池污泥固体通量,kg/(m2/d),取25kg/(m3/d)A=566.6627=125m2采用两个污泥浓缩池,每个池面积为A/2=62.5m2则浓缩池直径为 取污泥浓缩时间T=16h,则3.3.4 浓缩池工作部分高度h111整理课件H=h1+h2+h3=3.6m3.3.4 超高h2超高h2取0.3m3.3.5 缓冲层高h3h3取取0.3m3.3.6 浓缩池总高度3.3.7 浓缩后污泥体积 12整理课件第五章 污水处理厂总体布置 5.1 遵循原则应与选定的工艺相适应 尽量少占农田 应位于水源下游和夏季主导风向下风向 应考虑便于运输 充分利用地形 5.2 平面布置图13整理课件14整理课件第六章 工程技术经济分析 6.1 土建费用造价列表15整理课件6.2 主要设备造价16整理课件6.3 直接投资费用 由于商家的资料不全且涉及到估计数值，根据经验值和同水量的水厂进行比较基本设备费用在40%左右，考虑未计算的构筑物取1000万元。因此，本污水处理厂总计一次性基建投资为：1763.951000=2763.95万元 考虑到不可预见费用及调试费用的存在，乘以1.2的系数，从而得出直接投资为：2763.951.2=3316.74万元 6.4 运行成本计算电价：基本电价为0.5元/（kWh）工资福利：每人每年1.2万元 6.4.1 成本估算17整理课件6.4.2 运行费用 6.4.2.1 动力费用 主要电器消耗电力设备一览表主要电器消耗电力设备一览表 18整理课件电表综合电价（元/d）为：326240.5=16312 即每月电费（元）为：1631230=489360 每年电费为587.2万元。6.5 工资福利开支全厂27人，共计费用（万元/年）为：271.2=32.4 6.6 生产用水水费开支 污水厂每天用水50m3，水费（万元）为：503651.0=1.83 6.7 运费 每天外运含水率每天外运含水率75%的湿泥的湿泥60m3（1m3泥约为泥约为1t），运价为），运价为0.4元元/（tkm），费用（万元），费用（万元/年）为：年）为：600.410365=8.76 19整理课件6.8 维护维修费 维护维修费取率按维护维修费取率按3.1%计，则每年维护修理费用（万计，则每年维护修理费用（万元元/年）为年）为 1963.953.1%=60.0万元万元6.9 管理费用合计587.2+32.4+1.83+8.76+60.0690（万元（万元/年）年）合计每年运行费用为合计每年运行费用为690万元，则每立方米污水的治理成本为万元，则每立方米污水的治理成本为0.24元元 20整理课件21整理课件22整理课件23整理课件24整理课件25整理课件26整理课件
