八年级下册物理作图题试卷检测(提高-Word版含解析).doc

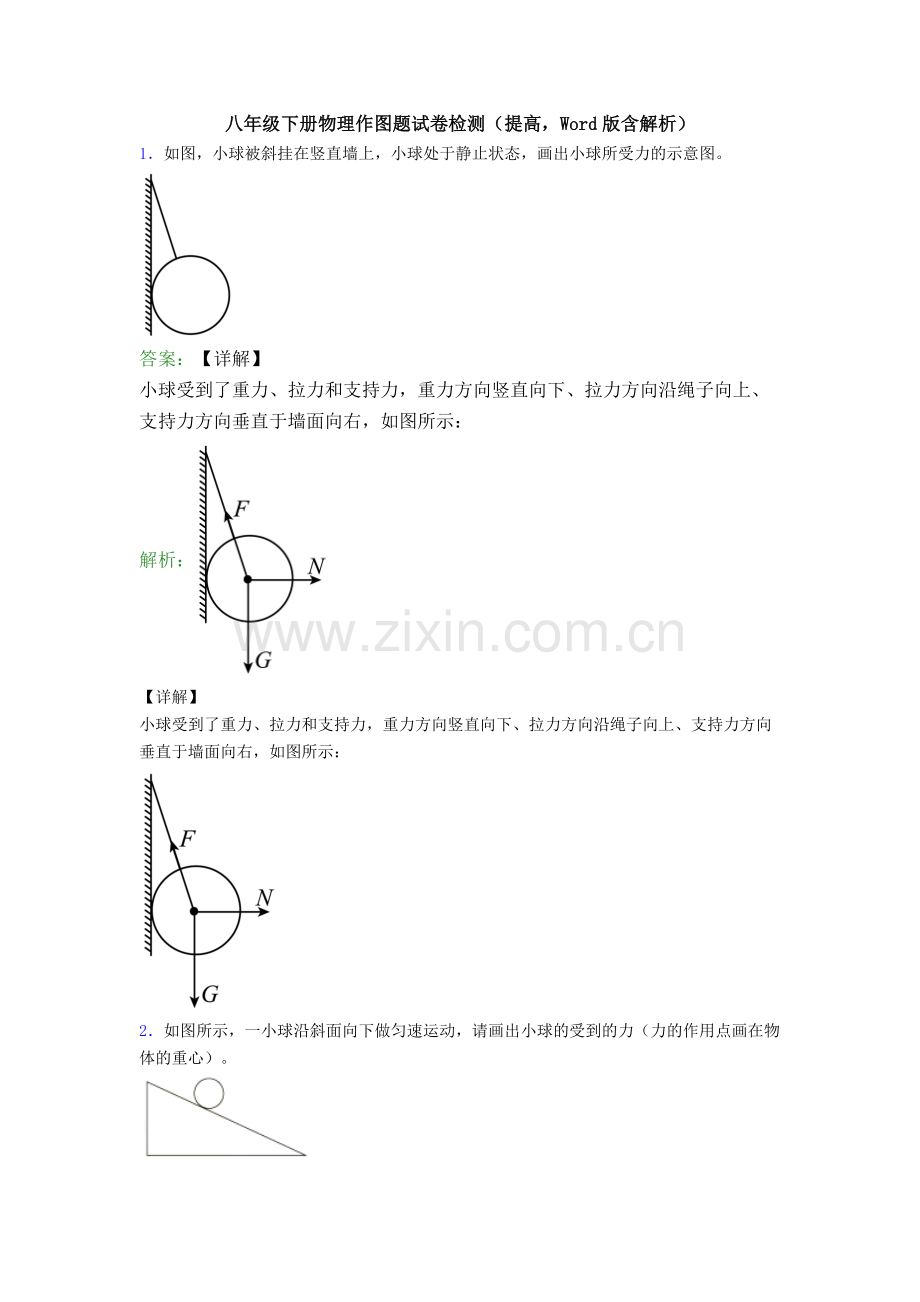

八年级下册物理作图题试卷检测（提高，Word版含解析）1如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。答案：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：解析：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：2如图所示，一小球沿斜面向下做匀速运动，请画出小球的受到的力（力的作用点画在物体的重心）。答案：【详解】在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，解析：【详解】在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，如图所示：3一足球静止在水平地面上，如图所示，画出足球所受力的示意图。答案：【详解】过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图解析：【详解】过足球的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F表示，即为其所受重力和支持力的示意图，因为这两个力是一对平衡力，大小相等，所以，作图时两条线段的长度要相等。如图所示：4重为6牛的小球漂浮在液面上，用力的图示法在图中画出它受到的浮力F浮。答案：【详解】因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：解析：【详解】因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：5如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。答案：【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：解析：【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：6画出如图所示拉力F的力臂。答案：【详解】从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：解析：【详解】从支点向力的作用线作垂线，支点到垂足的距离就是力臂。如图所示：7如图所示，硬棒 AC 绕O 点转动，在 B 点施加动力 F1时，棒刚好处于静止状态请你画出阻力 F2的力臂L2和作用在 B 点的最小动力 F1。答案：【详解】由题知道，O 为支点，延长 F2 的作用线，从O 点作 F2 作用线的垂线即为 L2；阻力与阻力臂一定时，根据杠杆的平衡条件，若动力臂最长，则要使施加的力最小。作用在 B 点的力，当以解析：【详解】由题知道，O 为支点，延长 F2 的作用线，从O 点作 F2 作用线的垂线即为 L2；阻力与阻力臂一定时，根据杠杆的平衡条件，若动力臂最长，则要使施加的力最小。作用在 B 点的力，当以 OB为动力臂时为最长力臂，从 B 点作 OB 的垂线，方向向上，即为最小动力 F1，如下图8按要求作图：如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。在图乙中画出作用在B点的最小动力F1及其力臂L1。答案：【详解】由杠杆平衡条件F1L1F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小解析：【详解】由杠杆平衡条件F1L1F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小动力F1，如下图所示：9如图所示，请画出杠杆右端所受竖直向下的拉力的力臂L2。答案：【详解】由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图解析：【详解】由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图10如图所示是液压汽车起重机的示意图。请分别画出作用在吊臂上的动力F1的力臂和杠杆所受的阻力F2。答案：【详解】从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示解析：【详解】从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示11（1）如图所示，请你画出这个静止在墙角的球所受力的示意图_。（2）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法_。答案：【详解】（1）1球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡解析： 【详解】（1）1球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡力。过球的重心分别沿竖直向上和竖直向下的方向画一条有向线段表示支持力F和重力G。如图所示（2）2用滑轮组沿水平地面拉动物体A，要求最省力，根据滑轮组的工作特点“动滑轮上绳子段数越多越省力”可知动滑轮上绳子段数为3时最省力，则绳子应该从动滑轮的挂钩开始经过定滑轮，再绕过动滑轮。如图所示12要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法，并在绳子末端用F表示拉力方向。答案：【详解】只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如图所示：。解析：【详解】只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如图所示：。13如图所示，请画出滑轮组最省力的绕法。答案：【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自解析：【详解】对由一个动滑轮和一个定滑轮组成的滑轮组，可绕线方法有两股和三股两种，两种方法都达到了省力的目的，但拉力的方向不同，有三股绕线的方法拉力方向向上，有两股绕线的方法拉力方向向下，在不计滑轮自重及摩擦的情况下，动滑轮和重物由几股绳子承担，拉力就是滑轮组提升物重的几分之一。由此可知绳子股数越多越省力，根据题意滑轮组最省力的绕法是绳子股数最多，即三股绕线的方法。具体图形如下14工人师傅站在地上把货物提起，如图所示，请画出绳子的绕线方式。答案：【详解】根据题意知道，要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，或者从绳子自由端向下从外向里绕绳，如下图解析：【详解】根据题意知道，要使该滑轮组向下用力物体向上运动，应从定滑轮开始绕，或者从绳子自由端向下从外向里绕绳，如下图15在图中按最省力的要求，画出滑轮组绳子的绕法。答案：【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：解析：【详解】当从动滑轮开始绕时有5段绳子承担动滑轮和物体的重，绳子固定在动滑轮的钩子上，依次绕过定滑轮、动滑轮、定滑轮、动滑轮，此时最省力，如下图所示：
