八年级作图题试卷练习（Word版含答案）

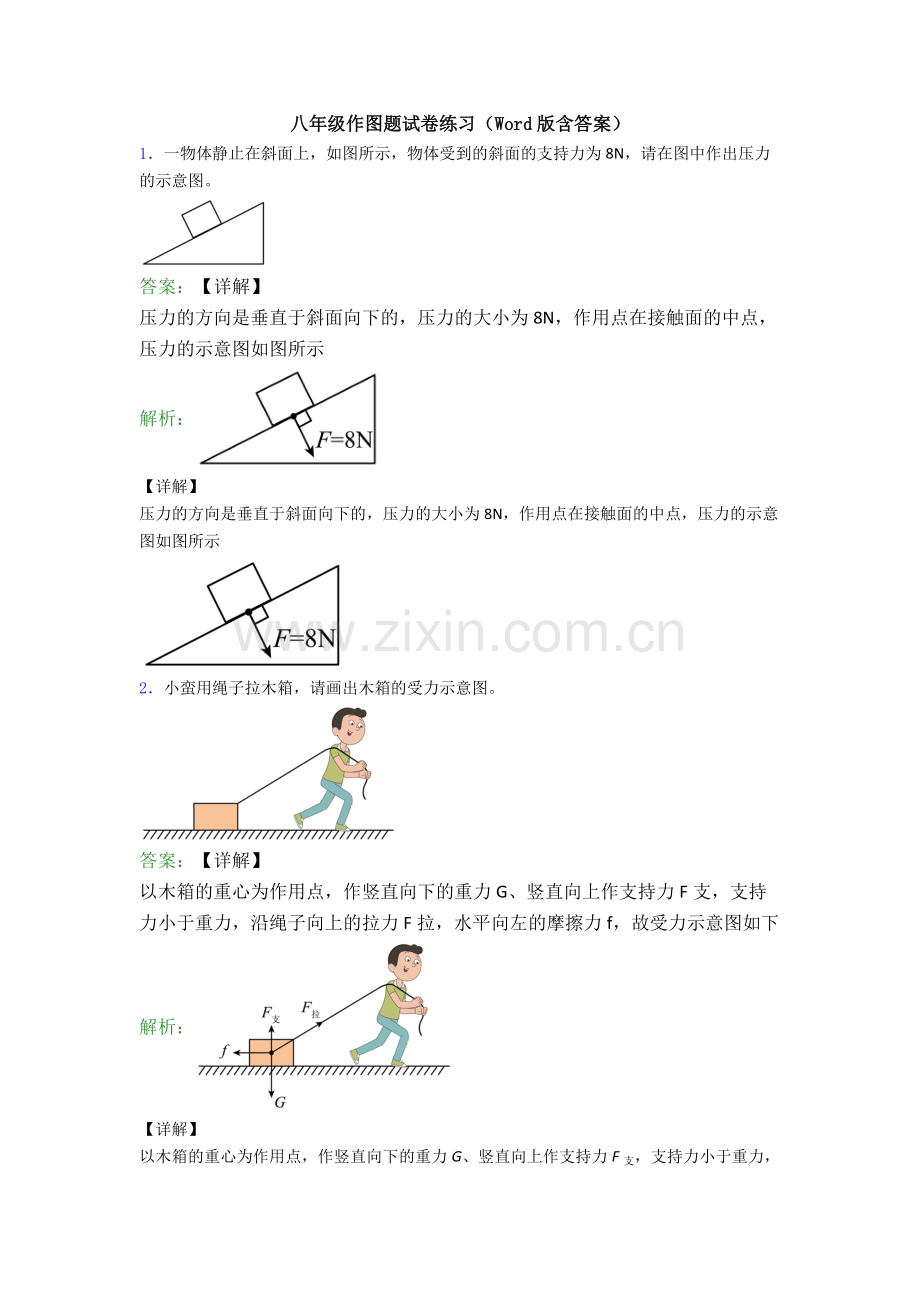

1．一物体静止在斜面上，如图所示，物体受到的斜面的支持力为8N，请在图中作出压力的示意图。

答案：【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示
解析：
【详解】
压力的方向是垂直于斜面向下的，压力的大小为8N，作用点在接触面的中点，压力的示意图如图所示

2．小蛮用绳子拉木箱，请画出木箱的受力示意图。

答案：【详解】
以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下
解析：
【详解】
以木箱的重心为作用点，作竖直向下的重力G、竖直向上作支持力F支，支持力小于重力，沿绳子向上的拉力F拉，水平向左的摩擦力f，故受力示意图如下

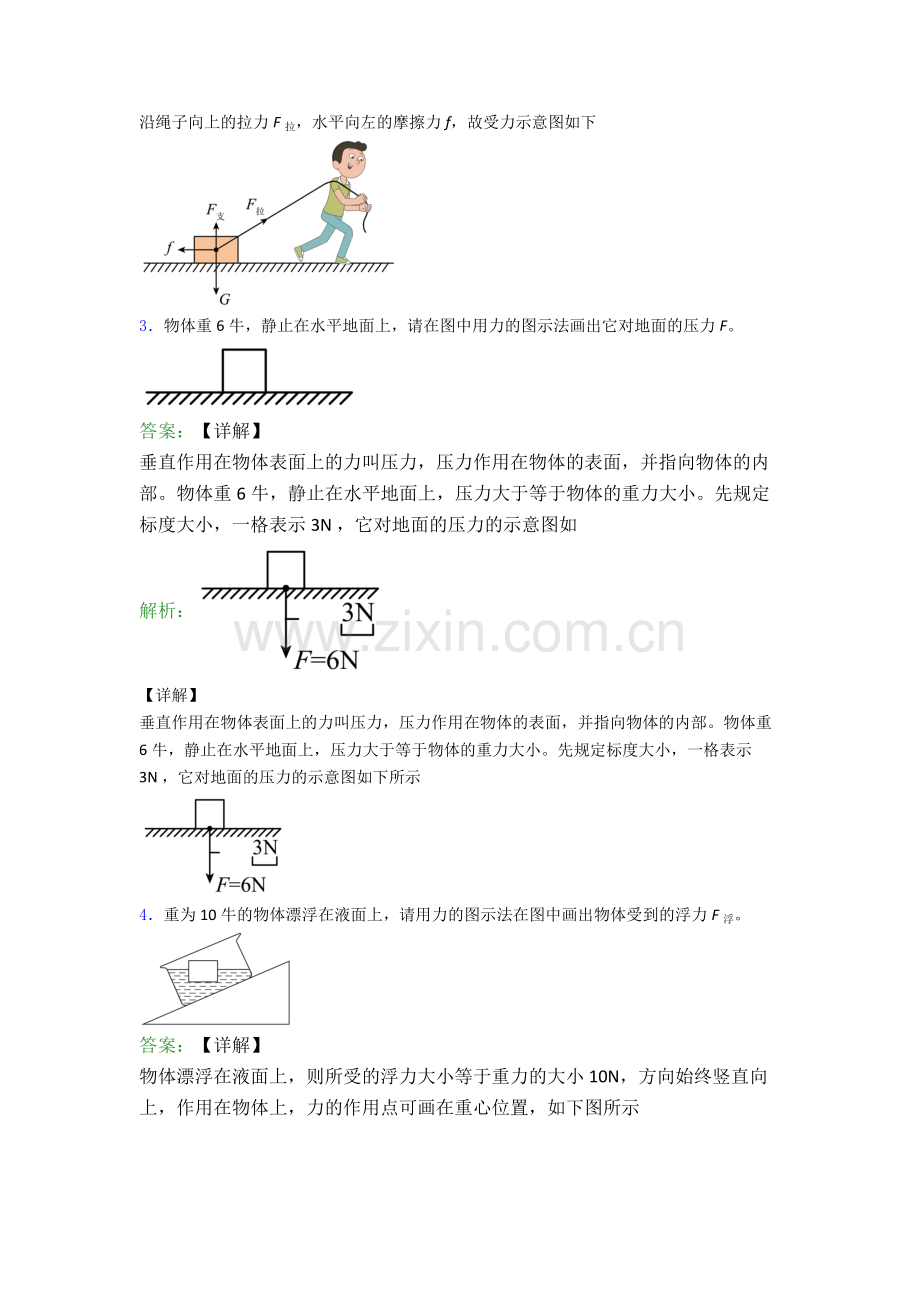

3．物体重6牛，静止在水平地面上，请在图中用力的图示法画出它对地面的压力F。

答案：【详解】
垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如
解析：
【详解】
垂直作用在物体表面上的力叫压力，压力作用在物体的表面，并指向物体的内部。物体重6牛，静止在水平地面上，压力大于等于物体的重力大小。先规定标度大小，一格表示3N ，它对地面的压力的示意图如下所示

4．重为10牛的物体漂浮在液面上，请用力的图示法在图中画出物体受到的浮力F浮。

答案：【详解】
物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示
解析：
【详解】
物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示

5．如图所示，一个木块静止在水平桌面上，请画出木块所受重力和支持力的示意图。

答案：【详解】
如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示
解析：
【详解】
如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示

6．如图所示，杠杆OCA处于水平平衡状态，画出此时动力F的力臂L1和杠杆在C点受到的阻力F2。

答案：【详解】
过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：
解析：
【详解】
过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：

7．如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图，请在图中画出钢丝钳剪钢丝时的动力臂l1和阻力F2。

答案：【详解】
由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂l1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向上的，所以过A点作竖直向上的阻力F2；如图所示：
解析：
【详解】
由图可知，杠杆的支点为O，过支点O作F1作用线的垂线段就是动力臂l1；阻力F2的作用点在A点，剪钢丝时钢丝作用在A点的阻力方向是竖直向上的，所以过A点作竖直向上的阻力F2；如图所示：

8．如图所示，请画出作用力F的力臂l。

答案：【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：
解析：
【详解】
由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：

9．如图所示是液压汽车起重机的示意图。请分别画出作用在吊臂上的动力F1的力臂和杠杆所受的阻力F2。

答案：【详解】
从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示
解析：
【详解】
从支点O作动力F1的作用线的垂线段，即为力臂l1；阻力是重物对吊臂的拉力，方向竖直向下，从阻力作用点向下作阻力F2的示意图，如图所示

10．在图中，杠杆在力、的作用下处于静止状态，为力的力臂。在图中画出力的力臂和力的示意图。

答案：【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图
解析：
【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图

11．用如图示所示的滑轮组提升重物，若拉力将绳子的自由端移动1m时，重物升高0.5m，请你在图中画出绳子绕法。

答案：【详解】
若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：
解析：
【详解】
若拉力将绳子的自由端移动1m时，重物升高0.5m，绳端移动距离是物体上升高度的2倍，所以滑轮组的动滑轮绕2段绳子，如图所示：

12．向下拉绳将重物提升，画出图中滑轮组绕绳方法。

答案：【详解】
向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示
解析：
【详解】
向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示

13．小女孩要用如图装置提起重物，请画出该滑轮组达到此要求最省力的绕线方式。

答案：【详解】
要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：
解析：
【详解】
要使滑轮组最省力，需要承担物重的绳子段数最多，所以要从动滑轮绕起。如图所示：

14．如图所示，请画出最省力的绕线方法。

答案：【详解】
图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图
解析：
【详解】
图中滑轮组由2个定滑轮和2个动滑轮组成，要使该滑轮组最省力，则需要承担物重的绳子段数最多，即n最多为5，所以绳子要先系在动滑轮上面的挂钩上，依次向外绕线，如下图

15．如图所示，用力F提升重物，请画出滑轮组最省力的绳子绕法。

答案：【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示
解析：
【详解】
图中有一个动滑轮和一个定滑轮，要求最省力，则由3段绳子承担物重时，是最省力的绕绳方法；绳子先系在动滑轮的固定挂钩上，绕过上面的定滑轮，再绕过动滑轮，如图所示
