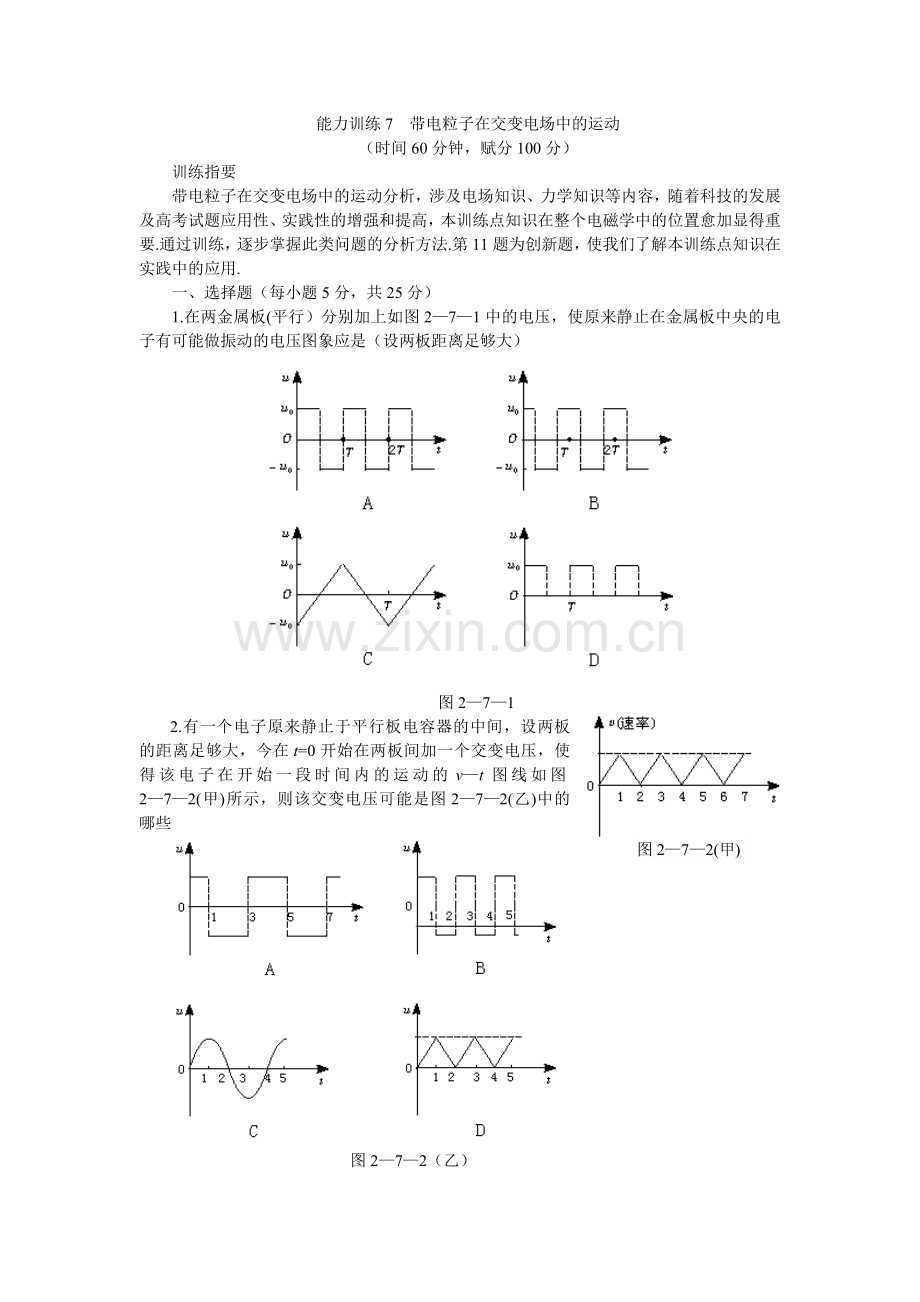

1、能力训练7 带电粒子在交变电场中的运动(时间60分钟,赋分100分)训练指要带电粒子在交变电场中的运动分析,涉及电场知识、力学知识等内容,随着科技的发展及高考试题应用性、实践性的增强和提高,本训练点知识在整个电磁学中的位置愈加显得重要.通过训练,逐步掌握此类问题的分析方法.第11题为创新题,使我们了解本训练点知识在实践中的应用.一、选择题(每小题5分,共25分)1.在两金属板(平行)分别加上如图271中的电压,使原来静止在金属板中央的电子有可能做振动的电压图象应是(设两板距离足够大)图271图272(甲)2.有一个电子原来静止于平行板电容器的中间,设两板的距离足够大,今在t=0开始在两板间加一

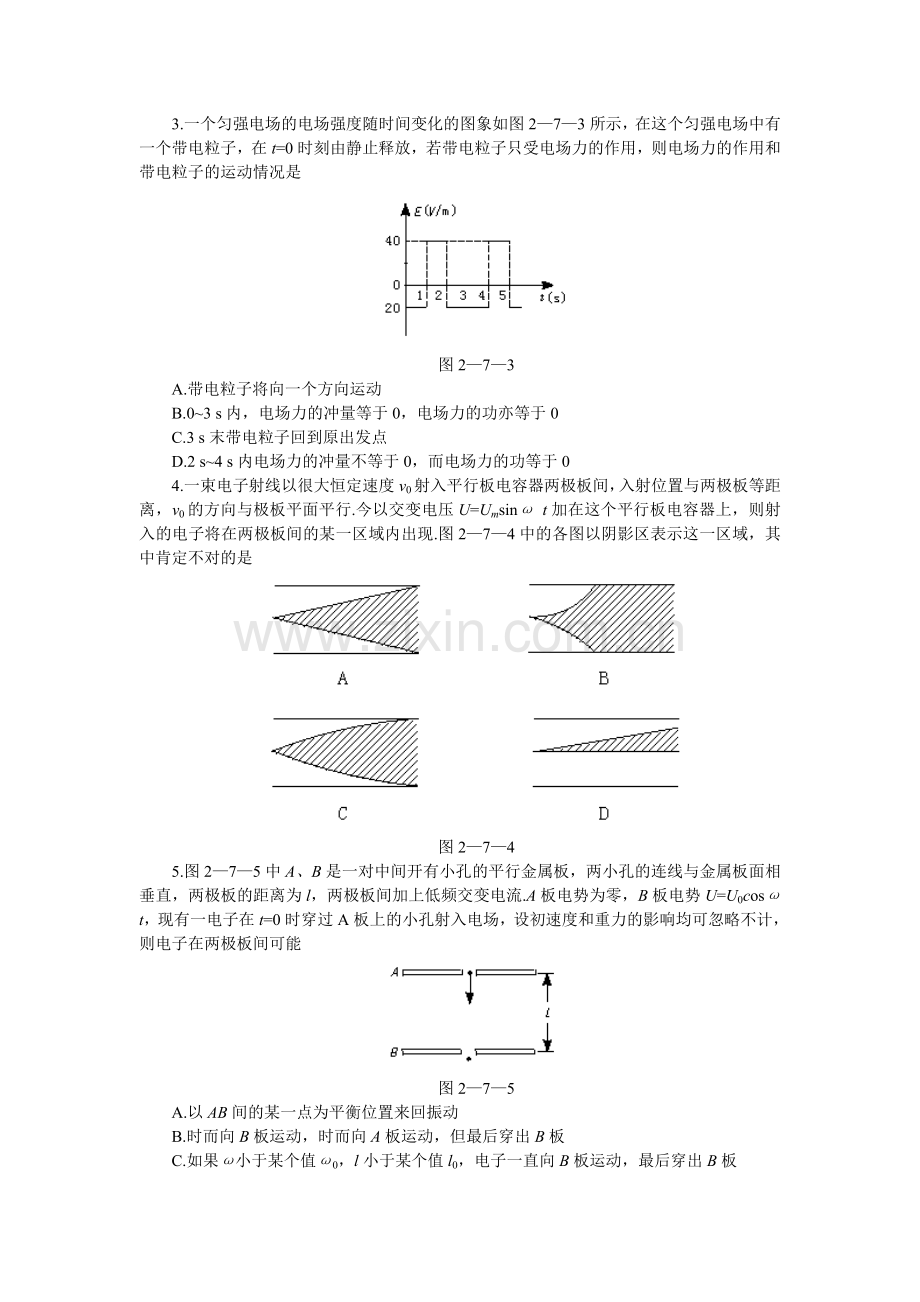

2、个交变电压,使得该电子在开始一段时间内的运动的vt图线如图272(甲)所示,则该交变电压可能是图272(乙)中的哪些图272(乙)3.一个匀强电场的电场强度随时间变化的图象如图273所示,在这个匀强电场中有一个带电粒子,在t=0时刻由静止释放,若带电粒子只受电场力的作用,则电场力的作用和带电粒子的运动情况是图273A.带电粒子将向一个方向运动B.03 s内,电场力的冲量等于0,电场力的功亦等于0C.3 s末带电粒子回到原出发点D.2 s4 s内电场力的冲量不等于0,而电场力的功等于04.一束电子射线以很大恒定速度v0射入平行板电容器两极板间,入射位置与两极板等距离,v0的方向与极板平面平行.今
3、以交变电压U=Umsin t加在这个平行板电容器上,则射入的电子将在两极板间的某一区域内出现.图274中的各图以阴影区表示这一区域,其中肯定不对的是图2745.图275中A、B是一对中间开有小孔的平行金属板,两小孔的连线与金属板面相垂直,两极板的距离为l,两极板间加上低频交变电流.A板电势为零,B板电势U=U0cos t,现有一电子在t=0时穿过A板上的小孔射入电场,设初速度和重力的影响均可忽略不计,则电子在两极板间可能图275A.以AB间的某一点为平衡位置来回振动B.时而向B板运动,时而向A板运动,但最后穿出B板C.如果小于某个值0,l小于某个值l0,电子一直向B板运动,最后穿出B板D.一直
4、向B板运动,最后穿出B板,而不论、l为任何值二、填空题(每小题6分,共12分)6.如图276(甲)所示,在两块相距d=50 cm的平行金属板A、B间接上U=100 V的矩形交变电压,(乙)在t=0时刻,A板电压刚好为正,此时正好有质量m=10-17 kg,电量q=10-16 C的带正电微粒从A板由静止开始向B板运动,不计微粒重力,在t=0.04 s时,微粒离A板的水平距离是_s.图2767.如图277所示,水平放置的平行金属板下板小孔处有一静止的带电微粒,质量m,电量-q,两板间距6 mm,所加变化电场如图所示,若微粒所受电场力大小是其重力的2倍,要使它能到达上极板,则交变电场周期T至少为_.
5、图277三、计算题(共63分)8.(15分)N个长度逐个增大的金属圆筒和一个靶,沿轴线排成一串,如图278所示(图中只画出了6个圆筒做为示意).各筒和靶相间的接到频率为f,最大电压为U的正弦交流电源的两端.整个装置放在真空容器中,圆筒的两底面中心开有小孔,有一质量为m,带电量为q的正离子沿轴线射入圆筒,并将在圆筒间及圆筒与靶间的缝隙处受到电场力的作用而加速(圆筒内都没有电场),缝隙的宽度很小,离子穿过缝隙的时间可以不计.已知离子进入第一个圆筒左端的速度为v1,且此时第一、二两个圆筒间的电势差1-2=-,为使打到靶上的离子获得最大能量,各个圆筒的长度应满足什么条件?并求出在这种情况下打到靶上的离
6、子动能.图2789.(15分)如图279(甲)为平行板电容器,板长l=0.1 m,板距d=0.02 m.板间电压如图(乙)示,电子以v=1107 m/s的速度,从两板中央与两板平行的方向射入两板间的匀强电场,为使电子从板边缘平行于板的方向射出,电子应从什么时刻打入板间?并求此交变电压的频率.(电子质量m=9.110-31 kg,电量e=1.610-19 C)图27910.(15分)如图2710甲所示,A、B为两块距离很近的平行金属板,板中央均有小孔.一电子以初动能EkO=120 eV,从A板上的小孔O不断地垂直于板射入A、B之间,在B板的右侧,偏转板M、N组成一匀强电场,板长L=210-2 m
7、,板间距离d=410-3 m;偏转板加电压为U2=20 V,现在A、B间加一个如图乙所示的变化电压U1,在t=2 s时间内,A板电势高于B板,则在U1随时间变化的第一周期内.图2710(1)在哪段时间内,电子可从B板上小孔O射出?(2)在哪段时间内,电子能从偏转电场右侧飞出?(由于A、B两板距离很近,可以认为电子穿过A、B所用时间很短,忽略不计)11.(18分)示波器是一种多功能电学仪器,可以在荧光屏上显示出被检测的电压波形.它的工作原理等效成下列情况:(如图2711所示)真空室中电极K发出电子(初速不计),经过电压为U1的加速电场后,由小孔S沿水平金属板,A、B间的中心线射入板中.板长L,相
8、距为d,在两板间加上如图乙所示的正弦交变电压,前半个周期内B板的电势高于A板的电势,电场全部集中在两板之间,且分布均匀.在每个电子通过极板的极短时间内,电场视作恒定的.在两极板右侧且与极板右端相距D处有一个与两板中心线垂直的荧光屏,中心线正好与屏上坐标原点相交.当第一个电子到达坐标原点O时,使屏以速度v沿-x方向运动,每经过一定的时间后,在一个极短时间内它又跳回到初始位置,然后重新做同样的匀速运动.(已知电子的质量为m,带电量为e,不计电子重力)求:图2711(1)电子进入AB板时的初速度;(2)要使所有的电子都能打在荧光屏上,图乙中电压的最大值U0需满足什么条件?(3)要使荧光屏上始终显示一
9、个完整的波形,荧光屏必须每隔多长时间回到初始位置?计算这个波形的最大峰值和长度.在如图2711丙所示的x-y坐标系中画出这个波形.参考答案一、1.BC 2.AB 3.BCD4.ACD 不同时刻入射的电子在不同瞬时电压下,沿不同抛物线做类平抛运动,其轨迹符合方程y= x2(U为变化电压),x轴正向为初速v0方向,y轴的正方向垂直于初速v0向上或向下.电压低时从板间射出,电压高时打在板上,电子在板间出现的区域边界应为开口沿纵坐标方向的抛物线.5.AC二、6.0.4 m 7. 6.010-2 s三、8.由于金属筒对电场的屏蔽作用,使离子进入筒后做匀速直线运动,只有当离子到达两筒的缝隙处才能被加速.这
10、样离子在筒内运动时间为t= (T、f分别为交变电压周期、频率),设离子到第1个筒左端速度为v1,到第n个筒左端速度vn,第n个筒长为Ln,则Ln=vnt从速度v1加速vn经过了(n-1)次加速,由功能关系有:mvn2=mv12+(n-1)qU 联立得Ln=Ekn=mv12+(n-1)qU令n=N,则得打到靶上离子的最大动能mvN2=mv12+(N-1)qU9.电子水平方向匀速直线运动,竖直方向做变加速运动.要使电子从板边平行于板方向飞出,则要求电子在离开板时竖直方向分速度为0,并且电子在竖直方向应做单向直线运动向极板靠近.此时电子水平方向(x方向)、竖直方向(y)方向的速度图线分别如图所示 .
11、电子须从t=n (n=0,1,2,)时刻射入板间,且穿越电场时间t=kT(k=1,2),而电子水平位移l=vt竖直位移d=2k三式联立得,T=2.510-9 s,k=4,故f=1/T=4108 Hz,且k=4.10.(1)02 s电子能从O射出,动能必须足够大,由功能关系得U1eEk0得U1120 V所以当t0.6或t1.4时,粒子可由B板小孔O射出.(2)电子进入偏转极板时的水平速度为v,通过偏转电极时,侧向偏移是y,y=能从偏转电场右侧飞出的条件是y得mv2代入数字的mv2250 eV,即AB间必须有130 V的加速电压,所以当2.65 st3.35 s时,电子能从偏转电场右侧飞出,如图所
12、示.11.(1)电子在加速电场中运动,据动能定理,有eU1=mv12,v1=(2)因为每个电子在板A、B间运动时,电场均匀、恒定,故电子在板A、B间做类平抛运动,在两板之外做匀速直线运动打在屏上.在板A、B间沿水平方向运动时,有 L=v1t,竖直方向,有 y=at2,且a=,联立解得 y=.只要偏转电压最大时的电子能飞出极板打在屏上,则所有电子都能打在屏上,所以ym=,U0.(3)要保持一个完整波形,需每隔周期T回到初始位置,设某个电子运动轨迹如图所示,有tan=,又知 y=,联立得 L=.由相似三角形的性质,得, 则 y=,峰值为 ym=.波形长度为 x1=vT.波形如图所示. 3、通过活动
