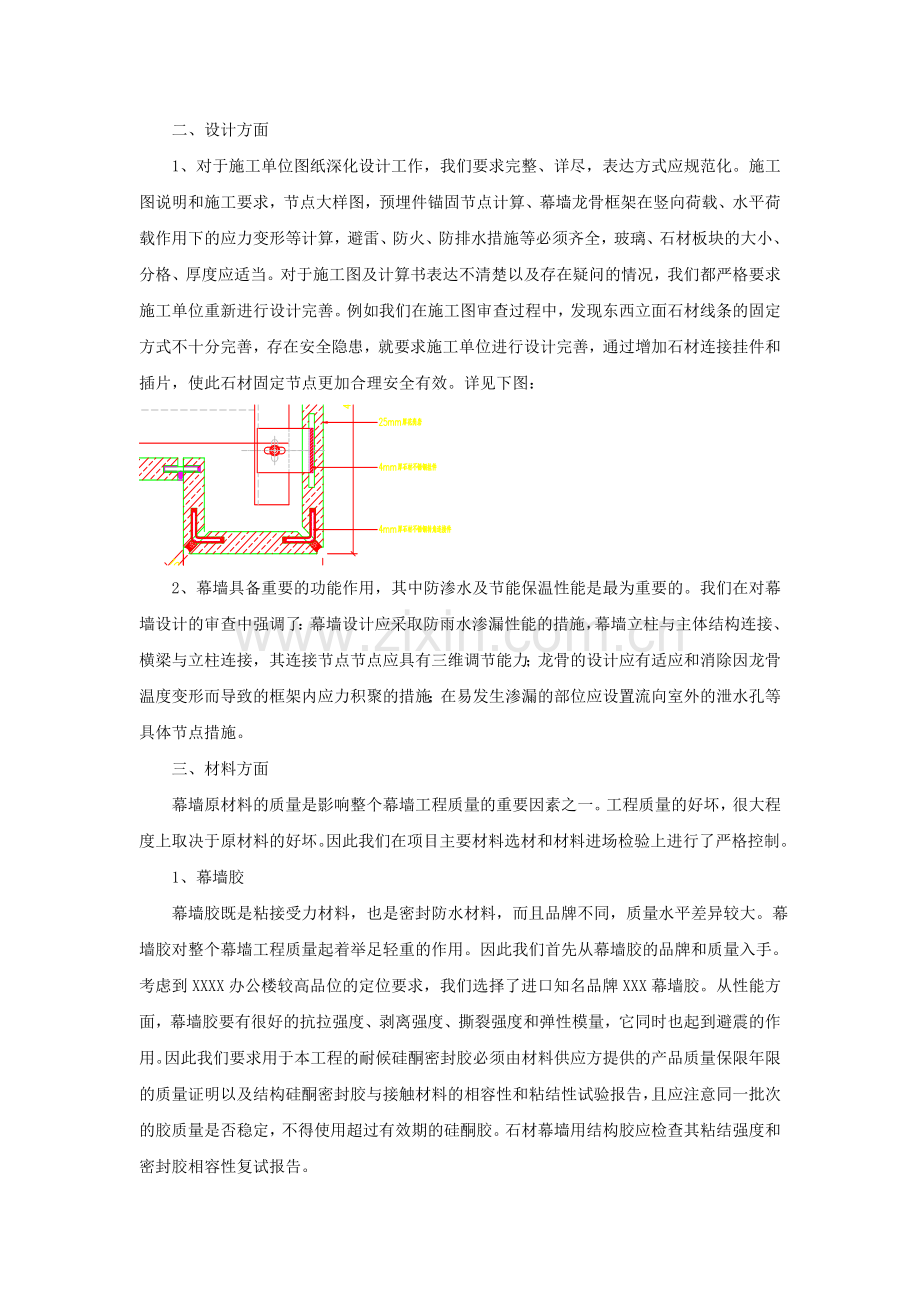

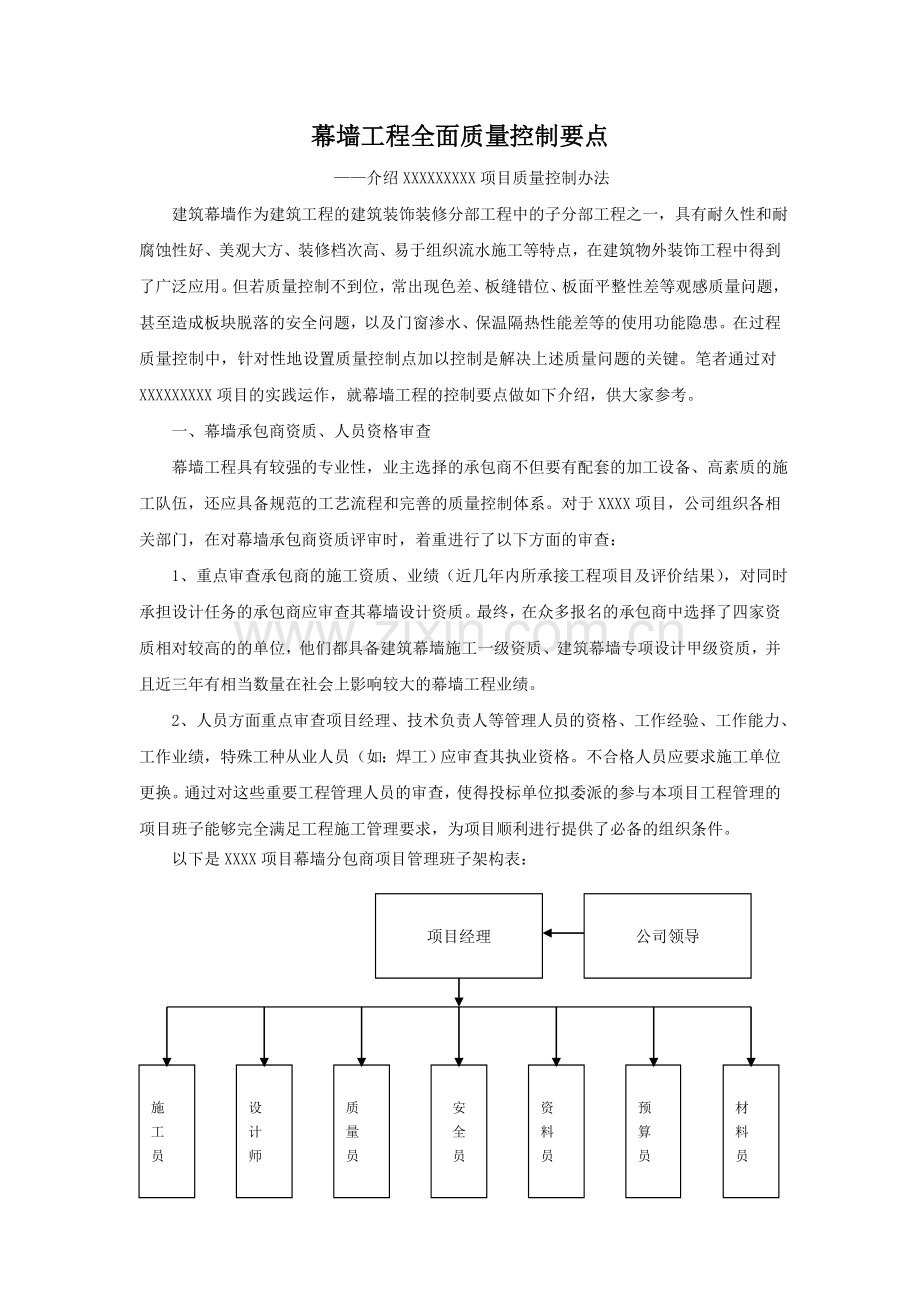

幕墙工程全面质量控制要点 介绍XXXXXXXXX项目质量控制办法 建筑幕墙作为建筑工程的建筑装饰装修分部工程中的子分部工程之一，具有耐久性和耐腐蚀性好、美观大方、装修档次高、易于组织流水施工等特点，在建筑物外装饰工程中得到了广泛应用。但若质量控制不到位，常出现色差、板缝错位、板面平整性差等观感质量问题，甚至造成板块脱落的安全问题，以及门窗渗水、保温隔热性能差等的使用功能隐患。在过程质量控制中，针对性地设置质量控制点加以控制是解决上述质量问题的关键。笔者通过对XXXXXXXXX项目的实践运作，就幕墙工程的控制要点做如下介绍，供大家参考。 , v5 B- qL3 B8 G/ k$ m) . g一、幕墙承包商资质、人员资格审查 幕墙工程具有较强的专业性，业主选择的承包商不但要有配套的加工设备、高素质的施工队伍，还应具备规范的工艺流程和完善的质量控制体系。对于XXXX项目，公司组织各相关部门，在对幕墙承包商资质评审时，着重进行了以下方面的审查： ! X5 u2 8 T$ O. , x% 3 1、重点审查承包商的施工资质、业绩（近几年内所承接工程项目及评价结果），对同时承担设计任务的承包商应审查其幕墙设计资质。最终，在众多报名的承包商中选择了四家资质相对较高的的单位，他们都具备建筑幕墙施工一级资质、建筑幕墙专项设计甲级资质，并且近三年有相当数量在社会上影响较大的幕墙工程业绩。 2、人员方面重点审查项目经理、技术负责人等管理人员的资格、工作经验、工作能力、工作业绩，特殊工种从业人员（如：焊工）应审查其执业资格。不合格人员应要求施工单位更换。通过对这些重要工程管理人员的审查，使得投标单位拟委派的参与本项目工程管理的项目班子能够完全满足工程施工管理要求，为项目顺利进行提供了必备的组织条件。公司领导项目经理 以下是XXXX项目幕墙分包商项目管理班子架构表：预算员资料员材料员安全员质量员设计师施工员 二、设计方面 1、对于施工单位图纸深化设计工作，我们要求完整、详尽，表达方式应规范化。施工图说明和施工要求，节点大样图，预埋件锚固节点计算、幕墙龙骨框架在竖向荷载、水平荷载作用下的应力变形等计算，避雷、防火、防排水措施等必须齐全，玻璃、石材板块的大小、分格、厚度应适当。对于施工图及计算书表达不清楚以及存在疑问的情况，我们都严格要求施工单位重新进行设计完善。例如我们在施工图审查过程中，发现东西立面石材线条的固定方式不十分完善，存在安全隐患，就要求施工单位进行设计完善，通过增加石材连接挂件和插片，使此石材固定节点更加合理安全有效。详见下图：1 r u% G& a1 s4 M4 u& v4 D5 T5 Q2、幕墙具备重要的功能作用，其中防渗水及节能保温性能是最为重要的。我们在对幕墙设计的审查中强调了：幕墙设计应采取防雨水渗漏性能的措施，幕墙立柱与主体结构连接、横梁与立柱连接，其连接节点节点应具有三维调节能力；龙骨的设计应有适应和消除因龙骨温度变形而导致的框架内应力积聚的措施；在易发生渗漏的部位应设置流向室外的泄水孔等具体节点措施。 3 w+ E( 3 i X+ lr2 G7 y6 三、材料方面幕墙原材料的质量是影响整个幕墙工程质量的重要因素之一。工程质量的好坏，很大程度上取决于原材料的好坏。因此我们在项目主要材料选材和材料进场检验上进行了严格控制。 + M r; x) h/ L1 F2 ?+ k1、幕墙胶 幕墙胶既是粘接受力材料，也是密封防水材料，而且品牌不同，质量水平差异较大。幕墙胶对整个幕墙工程质量起着举足轻重的作用。因此我们首先从幕墙胶的品牌和质量入手。考虑到XXXX办公楼较高品位的定位要求，我们选择了进口知名品牌XXX幕墙胶。从性能方面，幕墙幕墙胶要有很好的抗拉强度、剥离强度、撕裂强度和弹性模量，它同时也起到避震的作用。因此我们要求用于本工程的耐候硅酮密封胶必须由材料供应方提供的产品质量保限年限的质量证明以及结构硅酮密封胶与接触材料的相容性和粘结性试验报告，且应注意同一批次的胶质量是否稳定，不得使用超过有效期的硅酮胶。石材幕墙用结构胶应检查其粘结强度和密封胶相容性复试报告。 % / X S N+ R( m! t2、铝合金型材 在一线生产厂家中，玻璃幕墙铝合金型材的质量差别不大，但不同处理方式所体现出来的品质差别较大。我们选取了具备较高档次的氟碳面漆处理方式。氟碳面漆是采用进口树脂，耐候性颜填料及助剂组成，具有极好的耐久耐腐蚀性和抗污性能。漆膜强度高，柔韧性好，耐温强，耐复杂气候，使用寿命可达到20年以上。g; : : 1 k- 幕墙用铝型材应符合现行国家标准铝合金建筑型材GBT5237中规定的要求，阳极氧化膜厚度不应低于铝及铝合金阳极氧化 阳极氧化膜的总规范GB8013中规定的AA15级，经过阳极处理的铝合金型材表面颜色基本均匀，不允许有腐蚀斑点、电焊伤、黑斑、氧化膜脱落等缺陷。在设计中明确要求：立柱铝合金型材壁厚不宜小于3mm，横梁铝合金型材壁厚不宜小于2.5mm，其他部位铝合金型材厚度不宜小于1.4mm. 5 C4 M0 w- V M l3、五金件 XXXX项目使用的4 l3 w# |3 P3 x$ B T/ r0 h五金件都经过严格验收，采用国产优质品牌，规格材质符合设计要求，使用符合行业标准的不锈钢或铝合金材料；石材幕墙用不锈钢挂件厚度为4mm；均采用L形或T形挂件。 4、板材 （1） 玻璃 $ i( g! V- n+ t+ $ Q在建筑能耗中，通过玻璃门窗造成的能耗占到了建筑总能耗的40%左右。因此，提高玻璃的节能性能，已经成为如何真正实现建筑节能的关键所在。为了达到既节能又美观的效果，我们确定采用中空钢化低辐射镀膜玻璃，既LOW-E玻璃。这样使大楼的能耗相对一般玻璃降低约三分之一。 B0 w; h# F3 w) h（2） 石材 * P% y, C; O4 U5 i目前国家石材幕墙规范仅适用于花岗石石材幕墙。我们主要通过以下三项指标作为石材幕墙板材选用的控制重点。 吸水率 吸水率和空隙直接影响含水量的变化、风化的强度，并通过这些因素影响石材的寿命（耐风化能力），所以吸水率是选择外墙用石材的一个重要物理性能。规范规定幕墙石材吸水率应小于0.8%。 本工程所用的两种花岗石，其中东方黄的吸水率为0.2%，黄金麻的吸水率为0.35%，均达到了规范规定。 弯曲强度 弯曲强度是石材一项非常重要的指标，因为石材的弯曲强度涉及到整个石材幕墙安全使用问题。在台风及地震等强大外力作用下是否能保证石材面板不受损坏尤其重要。本项目的两种花岗石复检结果证明弯曲强度检测值均大于规范规定的8.0MP。 ! k/ H0 F& a6 V - y x+ e 最小厚度 按规定选用相应厚度的石材，有助于减少或消除石材天然形成的薄弱带和石材加工中产生的微小裂缝造成的不理影响。我们选用幕墙用花岗石最小厚度25mm。这样既保证外立面装饰效果，又有效节省了工程造价。 / m6 , ! H: v2 c0 1 r四、施工安装 $ P6 u, D7 p6 j( j施工安装过程质量控制是实现幕墙工程质量目标的重要保证。项目部对幕墙质量控制要点如下： 1 D1 U: U) t; G% 8 a8 h# L$ m6 j% M1、埋件 幕墙预埋件是幕墙和主题结构连接的主要受力构件，埋件的牢固度及准确度对幕墙龙骨正确安装至关重要，因此必须对以下几方面进行严格控制： （1） 预埋件位置、数量、构造和防雷接地措施必须符合设计要求。 （2） 后置埋件现场做拉拔试验检查其抗拉拔性能是否满足设计要求；化学螺栓送实验室检验其抗剪切性能是否满足设计要求。 J. g2 k( X8 m) x* x% y& # A8 |2、测量放线及幕墙龙骨垂直度、平整度控制 1 R7 tP+ l) h6 i9 8 g: k（1）测量放线应与主体结构相结合，对主体结构的外立面进行测量，检查实际尺寸是否符合图纸要求，若实际尺寸有偏差，应对偏差进行消化，必要时调整幕墙的制作尺寸，避免安装不闭合。用经纬仪把各区域的垂直控制线标定，用水准仪把各楼层水平控制线标定，然后弹出各细部的分格线，在测量中各种控制线均要闭合。 （2）建筑物所有立面的竖向和横向均拉钢丝控制龙骨位置，钢丝垂直度可采用悬挂重物或仪器测量定位的方法加以保证，遇到四级以上大风应停止作业，每日施工前应复核定位钢丝。 0 A; u$ 5 J; r8 o! h* W（3）主龙骨安装完成后，应全面检查并进行二次调整，确认符合要求方可对固定主龙骨的角码进行满焊。 3、防腐处理 1 t4 * 9 c, T1 G; o! （1） 防锈 未做过防腐处理或防腐层破损的钢铁构件（埋件、框架）及焊缝，均要清理干净，涂刷防锈漆和防护面漆。 （2） 防止电化学腐蚀 幕墙不同金属材料接触处应设置绝缘垫片（一般厚度lmm）或采取其它防腐蚀措施，绝缘片的大小不小于接触面积，以避免不同金属连接件直接接触，产生电化学腐蚀。如下图： 4、龙骨连接的构造要求 - a3 x7 Z. 4 H& n j7 : F幕墙龙骨连接节点构造要求其具有一定的调节余量，能适应或消除温度变形带来的框架内应力积聚。如下图： （1） 立柱 幕墙立柱主要通过以下两项构造措施来保证其具有一定的调节余量。如下图： 0 G: W$ p& J, O: K6 立柱采用螺栓与角码连接，并通过角码与预埋件或钢结构连接，角码设腰孔保证幕墙具有“内外”方向的调节余量。 上下立柱间设置不小于15mm的缝隙，并采用芯柱连接，芯柱总长不小于400mm，芯柱与上柱紧密、滑动配合，与下柱采用螺栓固定。该措施保证幕墙有“竖直”方向的调节余量。 8 X5 j$ C) q0 N r（2） 横梁 幕墙横梁的构造措施保证幕墙具有“水平”方向的调节余量。玻璃幕墙和石材幕墙在连接节点的处理上有所不同。 8 a& A# o Y, o# m2 K/ g 玻璃幕墙 横梁和立柱采用角码连接，连接处加设弹性橡胶垫，橡胶垫应有1020的压缩模量，以适应和消除横梁温度变形带来的框架内应力积聚。如下图： 石材幕墙 石材幕墙横梁主要通过以下构造措施来保证其具有调节余量。 横梁按一定长度（一般不超过12m）断开，断口处留出不小于15mm的间隙，以满足变形需要。如下图： 3 + 0 n7 z% G. l6 E; P0 N5、主框与玻璃幕墙的边框连接 固定点应均匀布置，螺栓不得过紧或过松，各点螺栓力度趋于一致。主框与玻璃幕墙边框应加密封胶条，以满足气密性要求。 7 W4 o; H3 % R- v五、幕墙防雷系统 ( F( 2 G1 b5 G, d5 x幕墙中有大量金属物导电性能极好，是易遭受雷击的部位。虽然建筑物有防雷装置，但进行幕墙围护后，原防雷装置由于幕墙的屏蔽，起不到防雷作用。因此幕墙立柱、横梁应和建筑物防雷网接通，两者形成一个防雷整体。 0 ) s8 ?% R, v: r5 C. x$ 1、幕墙防雷应采取等电位连接，以减少雷电流引起的电位差。 6 w: y& w& o, y1 R9 4 h. E4 i2、建筑物不仅应防直击雷，还应防侧击雷，对30m以上的幕墙部位，应每隔3层设置均压环。 3、为防止虚接且方便伸缩，立柱伸缩接口（芯柱部位）处，上下立柱间可采用跨接，接触面应除去防腐层（镀膜层、镀锌层或油漆），涂抹导电膏后用螺栓连接固定。 4、立柱与预埋件处角码的连接：在需接地的立柱上，取消立柱与角码间的垫片，并去除接触面的保护层，涂上导电膏。横梁与立柱的连接同理。 5、均压环应与土建结构引下线和幕墙引下线相连接。 2 a5 E- v, g: I% w5 G& K: m6、整体防雷装置完成后，应测试其接地电阻，电阻值应满足设计要求，以保证接地效果。 六、防火构造 1、本工程石材幕墙和玻璃幕墙的防火层设置，根据规范的规定，在幕墙跨层位置水平设置经防腐处理且厚度不小于1.5mm的耐热钢板（玻璃幕墙采用厚度不小于1.2mm的镀锌钢板），其上满铺防火材料（本工程使用防火岩棉）。具体节点详见下图： 七、幕墙防水处理 1、幕墙四周与主体结构间的缝隙，应用防水保温材料堵实，内外表面用密封胶连续封闭，保证接缝严密不漏水。 : G7 ?5 q% A/ N2 T2、 应加强对幕墙板材的开孔部位注胶封闭处理的检查，如接闪器、管道等穿出幕墙等部位，应重点做淋水试验检查。 : h% p$ g$ m2 O3、在开启部位和幕墙压顶及周边等构造复杂、易渗漏部位施工时，应加强检查，发现密封不良、材料性能达不到要求时，及时整改或更换。 + d) D4 : l3 A6 z% _5 4、随施工进展应分区分片对已完成部分进行淋水试验，及时发现、调整、解决渗漏。玻璃幕墙在安装前应做抗风压、抗空气渗透、抗雨水渗漏性能试验，试验结果达到设计规定方能进行安装。 5、组装时应注意各连接处连接严密，防止有阻水现象，以保持内排水系统畅通。 a2 4 y/ Z1 U& V6、冷凝水排出管及附件与水平构件预留孔连接应严密，与内衬板出水孔连接处应设橡胶密封条。 * A7 k m, h. Z. g; Q1 八、隐蔽验收 为确保玻璃幕墙的质量与安全，结合玻璃幕墙施工的特点，应加强施工过程中的隐蔽工程验收。应特别注意幕墙构件与结构主体之间节点的连接、幕墙四周与结构连接的接头处理、幕墙伸缩变形缝包括上、下封口及墙面转角节点、防雷接地节点、立柱活动接头节点、梁柱连接节点、附框连接节点、防火保温设施、内排水节点、玻璃板材与立柱固定节点等都应随工程进展及时进行隐蔽工程验收。 九、幕墙观感质量控制 1、板材质量（色差、变形、缺边掉角、裂缝等）天然石材不可避免的存在色差，这个问题我们无法避免，只能尽量减小，使其被控制在尽可能小的从程度内。本工程采用的黄金麻花岗石是一种色差现象非常严重且常见的石材。这种石材在同一矿山开采的同一块荒料中甚至会出现多种不同的颜色，这对我们来说是一个不小的考验。综合以上原因，在挑选石材供应商时候就应事前进行评估。不过无论如何，石材表面细微色差还是存在的。我们的做法是选择较有实力的供应商，保证供应的石材能出自同一矿脉，全部石材由生产厂家直接加工成型。现场根据外墙分格放线来划分干挂区域，石材发货前首先在加工厂进行排样，确定石材安装位置后统一编号，提前将存在严重色差的石材更换，将存在细微色差的石材尽量安排于不影响整体外观的位置上。在工厂排版验合格收后，才能装车运至工地。这样就从源头上极大控制了色差的产生。 ! y; |. V: U; V+ - E 6 9 # x# f* m/ C; 2、幕墙板角错位、接缝直线度、宽度差 z! C: t. gH% s8 N8 j S（1） 框架分格尺寸精度：严格控制框架分格尺寸精度，必须控制在规范允许范围内。尤其是点式玻璃幕墙，钢架和爪件套筒定位安装易产生累积误差，若控制不当，误差累积值往往超出可调整范围，故钢架和爪件套筒均需精确定位安装。 （2） 板材尺寸精度：板材尺寸必须符合设计要求，并在规范允许偏差范围内。 7 B0 r/ A7 S% r7 M; V( m! Q（3） 偏差超规范时的补救措施： . k. W8 i/ 4 % 4 e& c, c& N金属幕墙和玻璃幕墙：板块调整、注胶调整 1 p1 $ Rd7 |; S( i7 v石材幕墙：板块调整、修缝、注胶调整 $ z8 - o# l! H3 O4 f. G) k（注： 板块调整：在可调范围内适当调整板块位置，尽量使接缝直线度满足要求，接缝宽度均匀一直。 7 U1 7 A+ A$ J& # |- c5 l: I注胶调整：俗称打假胶缝，通过适当加宽胶缝的办法使接缝直线度和接缝宽度差满足规范要求。次法乃板块大面积安装调整完毕，仍不能满足要求，不得已采取的措施。 % ?7 d n; g7 f, p修缝：石材幕墙挂板安装调整完毕后，若仍不能满足要求，可根据实际情况，为保证接缝直线度和宽度差满足要求而确定适当的胶缝宽度，并在石材上弹出调整后的胶缝边线，用切割机修缝，使之满足要求。） ; H5 s % x- d7 3、幕墙垂直度、水平度、平整度、接缝高低差控制# （1） 框架垂直度、水平度、平整度应满足规范要求，凡超出挂板时的可调节余量，均要求返工处理。 2 L. P$ |& D$ u; z/ c（2） 板材表面平整度必须满足规范要求，安装前必须进行挑选，不合格的板材不允许使用。 $ j9 R8 M: a# L+ P5 C! 0 l- c（3） 挂板施工必须设有水平、垂直方向的控制线，施工中应随时检查校核调整。0 q) w: y6 a0 G 4、点式玻璃幕墙骨架观感质量控制 . . W6 J3 % A7 _3 MDf（1） 钢架：严格控制钢材下料尺寸，必须符合设计要求；挑选工艺水平较高的焊工进行焊接；焊缝要打磨处理，钢架凸凹不平的要刮腻子，打磨光滑再刷油漆。 5 h) e9 h1 i* e, a6 T（2） 油漆：材料应符合规范要求；基层必须清理干净；油漆的调配、涂刷必须符合操作规程。 : C0 ?5 w4 # T- % |, v十、物理性能检测 建筑幕墙物理性能检测是指幕墙风压变形性能、幕墙雨水渗漏性能、幕墙空气渗透性能、幕墙平面变位性能等多项物理性能指标的测试，我们根据设计情况，选取了具有代表性的部位试件进行检测。幕墙所用耐候胶、玻璃、铝型材、胶条、五金件等其它材料按规定同步进行使用前检测，在幕墙构件现场安装之前进行。通过检测可以发现设计和生产制作中的缺陷和安装过程中应注意的问题、确认设计及材料选择的正确性和幕墙设计功能是否符合实际情况。 实践证明，在幕墙工程的施工过程中，总会存在或大或小的质量隐患，但我们必须以防患于未然的心态，根据以往建筑幕墙常见的质量通病，有针对性地设置质量控制点进行重点控制，是确保幕墙工程质量的一种有效的控制手段。 二OO九年七月五日: B) k% X C% A- V 3、通过活动，使学生养成博览群书的好习惯。B比率分析法和比较分析法不能测算出各因素的影响程度。C采用约当产量比例法，分配原材料费用与分配加工费用所用的完工率都是一致的。C采用直接分配法分配辅助生产费用时，应考虑各辅助生产车间之间相互提供产品或劳务的情况。错 C产品的实际生产成本包括废品损失和停工损失。C成本报表是对外报告的会计报表。C成本分析的首要程序是发现问题、分析原因。C成本会计的对象是指成本核算。C成本计算的辅助方法一般应与基本方法结合使用而不单独使用。C成本计算方法中的最基本的方法是分步法。XD当车间生产多种产品时，“废品损失”、“停工损失”的借方余额，月末均直接记入该产品的产品成本 中。D定额法是为了简化成本计算而采用的一种成本计算方法。F“废品损失”账户月末没有余额。F废品损失是指在生产过程中发现和入库后发现的不可修复废品的生产成本和可修复废品的修复费用。F分步法的一个重要特点是各步骤之间要进行成本结转。()G各月末在产品数量变化不大的产品，可不计算月末在产品成本。错G工资费用就是成本项目。()G归集在基本生产车间的制造费用最后均应分配计入产品成本中。对J计算计时工资费用，应以考勤记录中的工作时间记录为依据。()J简化的分批法就是不计算在产品成本的分批法。()J简化分批法是不分批计算在产品成本的方法。对 J加班加点工资既可能是直接计人费用，又可能是间接计人费用。J接生产工艺过程的特点，工业企业的生产可分为大量生产、成批生产和单件生产三种，XK可修复废品是指技术上可以修复使用的废品。错K可修复废品是指经过修理可以使用，而不管修复费用在经济上是否合算的废品。P品种法只适用于大量大批的单步骤生产的企业。Q企业的制造费用一定要通过“制造费用”科目核算。Q企业职工的医药费、医务部门、职工浴室等部门职工的工资，均应通过“应付工资”科目核算。 S生产车间耗用的材料，全部计入“直接材料”成本项目。 S适应生产特点和管理要求，采用适当的成本计算方法，是成本核算的基础工作。()W完工产品费用等于月初在产品费用加本月生产费用减月末在产品费用。对Y“预提费用”可能出现借方余额，其性质属于资产，实际上是待摊费用。对 Y引起资产和负债同时减少的支出是费用性支出。XY以应付票据去偿付购买材料的费用，是成本性支出。XY原材料分工序一次投入与原材料在每道工序陆续投入，其完工率的计算方法是完全一致的。Y运用连环替代法进行分析，即使随意改变各构成因素的替换顺序，各因素的影响结果加总后仍等于指标的总差异，因此更换各因索替换顺序，不会影响分析的结果。()Z在产品品种规格繁多的情况下，应该采用分类法计算产品成本。对Z直接生产费用就是直接计人费用。XZ逐步结转分步法也称为计列半成品分步法。A按年度计划分配率分配制造费用，“制造费用”账户月末(可能有月末余额/可能有借方余额/可能有贷方余额/可能无月末余额)。A按年度计划分配率分配制造费用的方法适用于(季节性生产企业)
